結構いい音でなってるFX-1001Jx2

地味に改造を進めてます。



　結局バッファ回路のオペアンプ はLME49720NAです。何かのアンプに載ってたんだと思う。買った記憶ないしw
　キレがあっていいですね。OPA 1612とかOPA627auデュアルとも聴き比べましたが輪郭がはっきりして好みでした。MUSES03デュアルも良かったんですが箱に入らないのでw
　最近秋月からSOP8の両面搭載タイプのデュアル化基盤が出たようです。お気に入りのTHS4631をトライするか…セパレーション良くなりそうだし。
　とも思ったんですが、発熱量の多いオペアンプ なのでどうかなって。zobel追加も億劫だしw

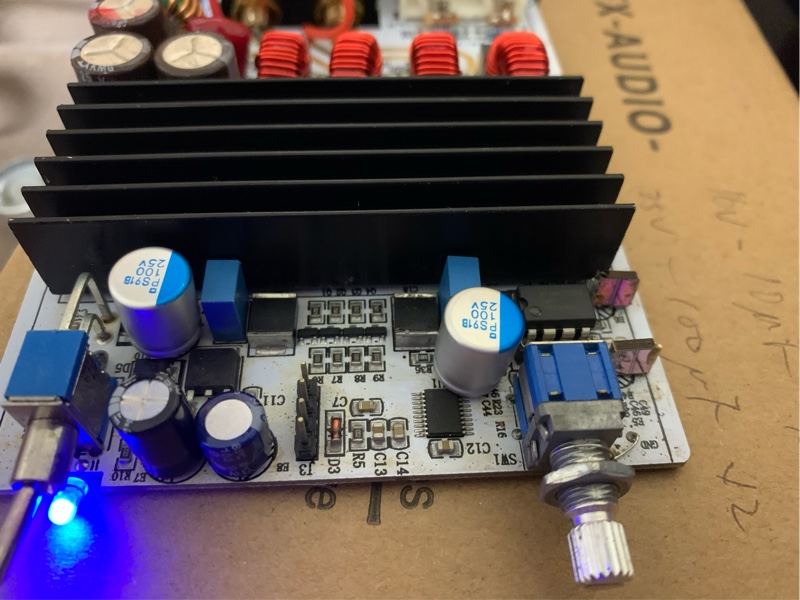

　カップリングはあまり物のPMLCAP 25v10uFを。パナのOS-Con SEPも買ったんですが、届く前に見つけちゃったのでお蔵入りですw



　よくわかんない電解コンの25v100uFも、2個あったんで交換してみました。回路追っかけてないです。こっちは容量があったので日ケミのAPSシリーズ。
　変えたら音がスッキリしたような気がするw プラセボかもしれないけどwww ちゃんと聴き比べてはいないです。



ここのオレンジの1uFどーしよっかなーって思ってちょっと悩んで変えました。LPFですね。


ってことでWIMA メタライズドPPSの1uFへ。

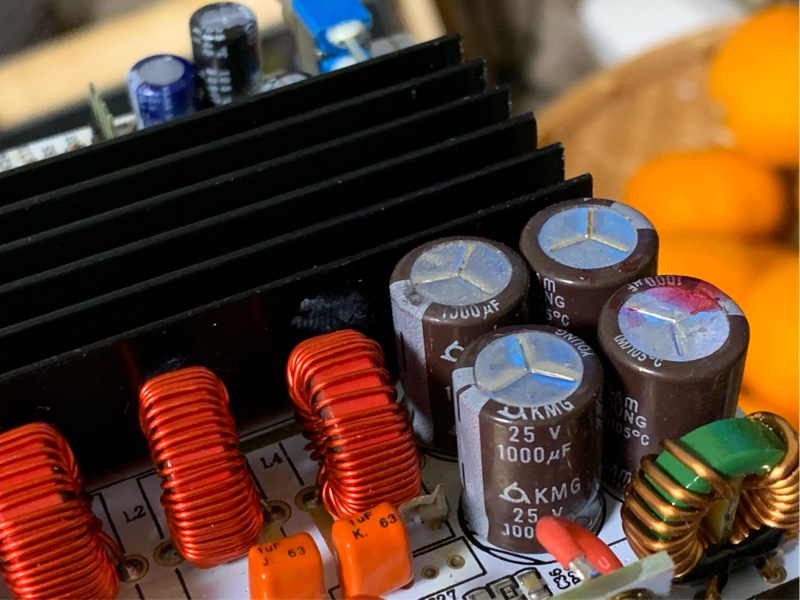

　電源平滑コンデンサもどーしよっかなーと決め兼ねてるところで・・・
　KMGシリーズの25v1000uFが4つ。高さが低いので交換部品探すのが難しい…
　ってことで1個外して余り物の東信PPフィルムコンUPZと裏にECHUを1個パラに。これも余り物。容量もテキトーですw
変わったんだかどーだか。
一度X7Rの積セラ15個くらいパラってアレイ化したのを載せてみたけど、なんか違和感が…結局外して今の感じです。



あとは入力抵抗
　KOAの金属皮膜？の10kΩも進RG1608が余ってたので交換しました。珍しく基盤に載せましたが特に意味はないです。ソケット付けて差し替えできるようにしてもいっかなとの思ったんですが、ソケット買うのも手間というか他に買う物がなかったので。
　付けた瞬間、あれ？って音でしたがしばらくしたら馴染みました。でも、ちょっと線が細い音ですかね。
　VishayのVARを発注してあるので、届いたら変えてみます。2個で¥5000ってww しかも先に1kΩだろって2個発注しちゃったし(そっちは2個で¥3000)
　抵抗器だけでアンプ買えるし(；´д｀)
　でも、一度やってみたかったんですw 1kΩはどっかのアンプに載せてみます。

　アンプにボリュームが無いってのはいいですね。車載でプロセッサ側で音量調整するので、可変抵抗器が無いってのは逆に良いです。結構左右Chで差が出たりしますし、なかなか良いボリュームってのも少ないですし。


はやく届かないかなー、抵抗器

ヤフTポイント消費で買ってみました。

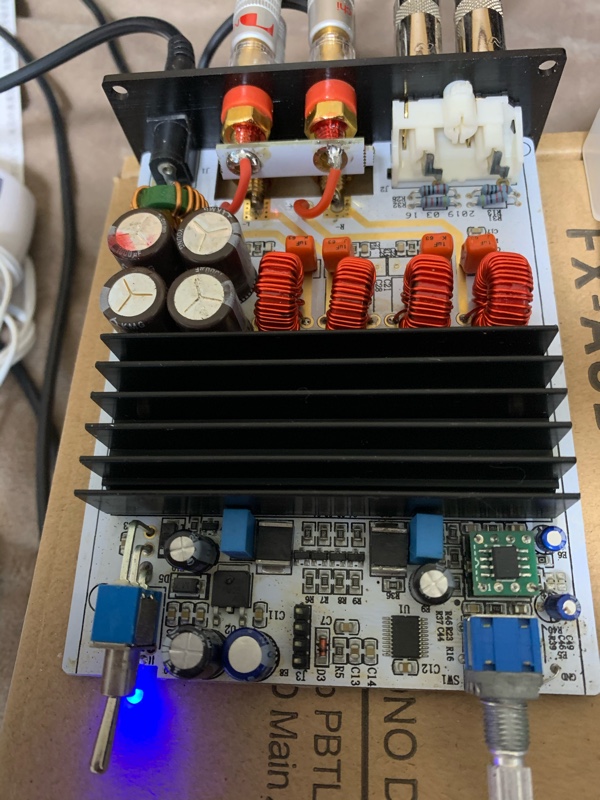

モノラル アンプFX-1001Jを2台買った矢先に発売された物で、同じような回路を2つ詰め込んだような、TPA3116モノラル構成で2回路載せたアンプです。



1001Jとはバッファ回路のオペアンプが付いてるのが目立つところでしょうか。



入力抵抗が10kΩでした…
　VAR 1kΩ買っちゃったよ(笑)
47kの方はアースに落としてるだけなのでそのままにしておきます。



カップリングコンデンサ
16V 10uF
ここはOS-Conにしてみようかと思います。初OS-Conです。



WIMAのPPSが入ってます。
他に25v100uFが2個、16v220uF、35v220uFが使われてますが、なんだろね。回路追っかけてないです。



このサイズの1000uFはなかなか無さそう。
このままでいっかな。




ECHUが入ってるそうです。4個入ってるのでTPA3116のBootStrapのとこ？
1uFのタンタル？これもアースに落としてるだけなのでこのままでいいや。



全体的にあんまり綺麗じゃないですね…
部品が浮いてたり、洗浄が甘かったり。
この辺が海外製造っぽいですよねw

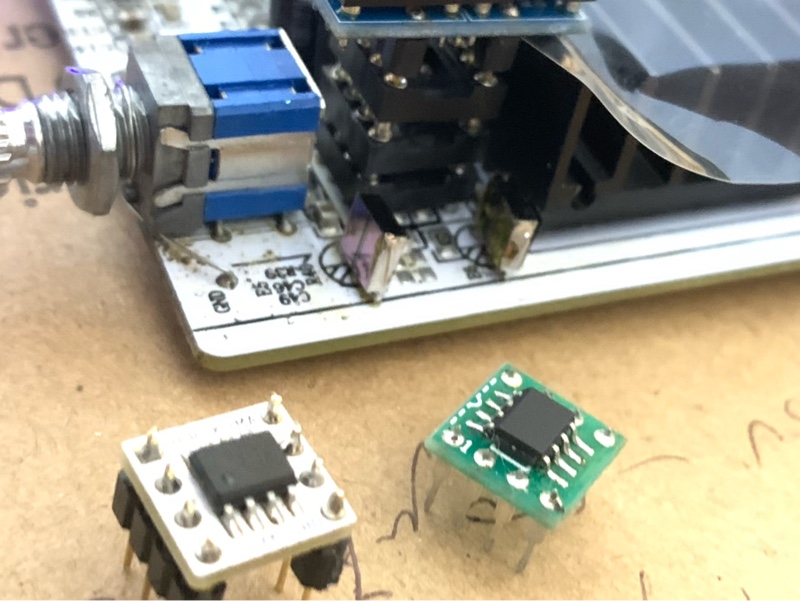

バッファオペアンプ をNE5532から、余っていたDIP化OPA1612に変更して視聴。悪くないですw
部品が届くまでしばらくこのまま火入れしていきます。
でもまぁ、このまんまでも十分いいなって思えます。大したもんだわー。

NE5532にあとで戻しましたが、やっぱりペラい音になりますね。
OPA627デュアルにもしたけど、1612でいっかなって感じ。627そんなに好きじゃないのかも？
