みんカラブログをご覧の皆さん、
こんばんは(^^)/

先日、2023年度1回目の動画撮影を行いました。🎥
人気の電装品取り付けなどエーモン流のDIYテクニックをご紹介する動画やパープルセーバーと非常信号灯の正しい使い方動画の撮影でした。





モデルの広瀬晏夕さんをお招きして、撮影クルーと楽しく撮影しました✨
動画撮影は、自分たちで作った台本をもとに、チェックしながら撮影するのですが、脚本家兼監督なのでワクワクするのですが、緊張もしますね😅



これから会社活動や新製品等、様々な動画を作って、みんカラブログをご覧の皆さんにお届けしていきたいと思います！
動画はこれから編集に入りますので完成までしばらくお待ちください。
お楽しみに！😁

こんにちは　　山田です
だんだん暖かくなってきましたね。

梅もこんなに咲いてます。

春の陽気に誘われてウグイスもそろそろ鳴き始めるころですね。

さて、春と言えば、本格的なクルマいじりシーズンの始まりとも言えます！

そこで、今回は基本の電源の取り出しについてご紹介させていただきます。

ここ最近は「電源の取り出し」と言えばヒューズBOXから取る場合が多いです。

例えば

■ドライブレコーダーやポータブルナビの電源用の増設ソケット

■ＵＳＢの電源

■ＬＥＤイルミネーションの電源

など、純正アクセサリーソケット穴を使わず、電源をつなぎたい場合はヒューズBOXから取り出します。

これは、ヒューズBOXが電源を取り出しやすく、わかりやすいからでしょう。

専用の 『ヒューズ電源』 もあるから便利です。

そういうことで 今回は、『ヒューズ電源を使った電源の取り出し方』をご紹介しまーす。

◆『ヒューズ電源を取り付ける』準備

ヒューズBOXには様々な電源が集まっています。

常時電源やACC電源などがあり、車の純正電装品の電流は、ここのヒューズを通ってからそれぞれの場所に流れています。

また、ヒューズには 『平型』 『ミニ平型』 『低背(ていはい)』 と三種類の形状があります。

車によって形状が違うので確認しておこう！

ヒューズの形状は、車両取扱説明書に記載されているので確認してください。

●ヒューズ電源を用意する

※純正ヒューズと同じA(アンペア)数が先端についているヒューズ電源を選びます。

使いたい場所のヒューズのアンペア数がわかれば用意しておく


◆STEP1 ヒューズBOXの位置確認と検電テスター準備

●ヒューズBOXの位置を調べる
運転席や助手席の足元奥や助手席グローブボックス裏などが定番です。


※ヒューズBOXの位置は車両取扱説明書に記載されているので確認してください。

●検電テスターを用意する
通電状態を調べるためには検電テスターが必要です。

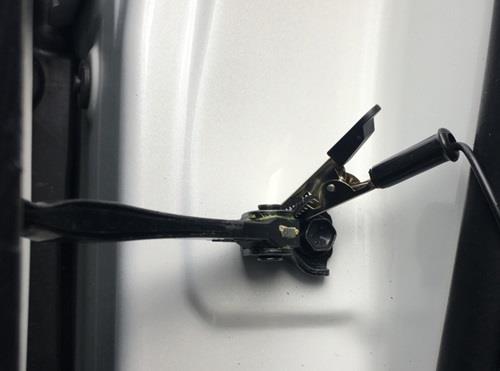

●検電テスターのクリップでマイナス側を接続する
検電テスターのクリップを車の金属部分やボルトに挟み、ボディアースをします。

※塗装部分は通電しにくいので避けて下さい。また、ステーが樹脂の場合もありますので注意してください。

◆STEP２ 必要なヒューズを探す

●準備した検電テスターの先端でヒューズを探す

例：アクセサリー電源の探し方

※エンジンON（スタートボタンを1回押す）の状態で検電テスターが反応するヒューズがアクセサリー(ACC)電源です。

  検電テスターの針をヒューズ上面の金属が露出している部分に当てると分かります。

同様に常時電源やイルミ電源も探せます。
　エンジンOFFの状態で検電テスターが反応するヒューズが常時電源。

　スモールランプONの状態でテスターが反応するヒューズがイルミネーション電源。

◆STEP３ ヒューズ電源をセットする

●使用する場所の純正ヒューズを抜く

確認して使いたいところの純正ヒューズをヒューズクリップやラジオペンチなどを使って引き抜きます。





●電源側端子を確認する　★ここは重要ポイントです★

ヒューズを抜くと 両端に端子があります。　テスターで確認し反応するほうが電源側端子です。

　※画像の差し込み位置は右側が電源側端子となる

●ヒューズ電源を差し込む
ヒューズ電源の コードが付いたツメが電源側端子になるように差し込む。

  ※ヒューズ電源には差し込む向きがあるので注意してください。

これでヒューズ電源の取り付けは完了です。

最後にヒューズ電源の正しい差し込み向きについて、上記の10Ａヒューズで念のためご説明します。

『ヒューズ電源の正しい使い方』がおわかりいただだけましたでしょうか？

一人でも多くの方に楽しくクルマいじりをしていただきたいと思ってます。

それでは次回もお楽しみにー！

はじめまして。開発ＫＳです。

最近、若手社員の中でオーディオブームが起きているみたいで、
業務終了後のエーモンBASEではデッドニングやスピーカー取付け
作業が行われています。


私自身も開発ひと筋○○年やってきましたが一番楽しく、のめり込んだカテゴリーが
