まずは分解作業手順をイメージします。

分解手順：
1.左ペダル取り外す（BB穴から一体成形クランクを抜くため）
2.チェーンをカットし、フレームから取り外す（今後の作業性を良くするため）
3.クランクをフレームから取り外す（チューブ内部のケーブル脱着のため）
4.バーテープを剥がす（ケーブルを通すため）
5.フロントブレーキケーブルを取り外す（交換のため）
6.リアブレーキケーブルを取り外す（交換のため）
7.リアのシートステーブレーキキャリパーを取り外し、ダイレクトマウントブレーキキャリパーを取り付ける
（組立時に交換する）
8.リアシフトケーブルを取り外す（交換+アジャスター組み込みのため）
9.フロントシフトケーブルを取り外す（交換+アジャスター組み込みのため）
10.ステム&ハンドルを取り外す（内部ケーブル取り廻しのため）
11.フロントフォークを取り外す（内部ケーブル取り廻しのため）

こんな感じで進めていくことにします。

このバイクのケーブルを交換するには、ステム&フォーク&クランクを外す必要があります。
トップチューブ正面からケーブルが入ってコラムを避け、フレーム内に入ってBB下に通っているのでそれぞれの部品を外さないとアクセスできません。

まず最初にクランク外しからです。

◆ペダルを外す

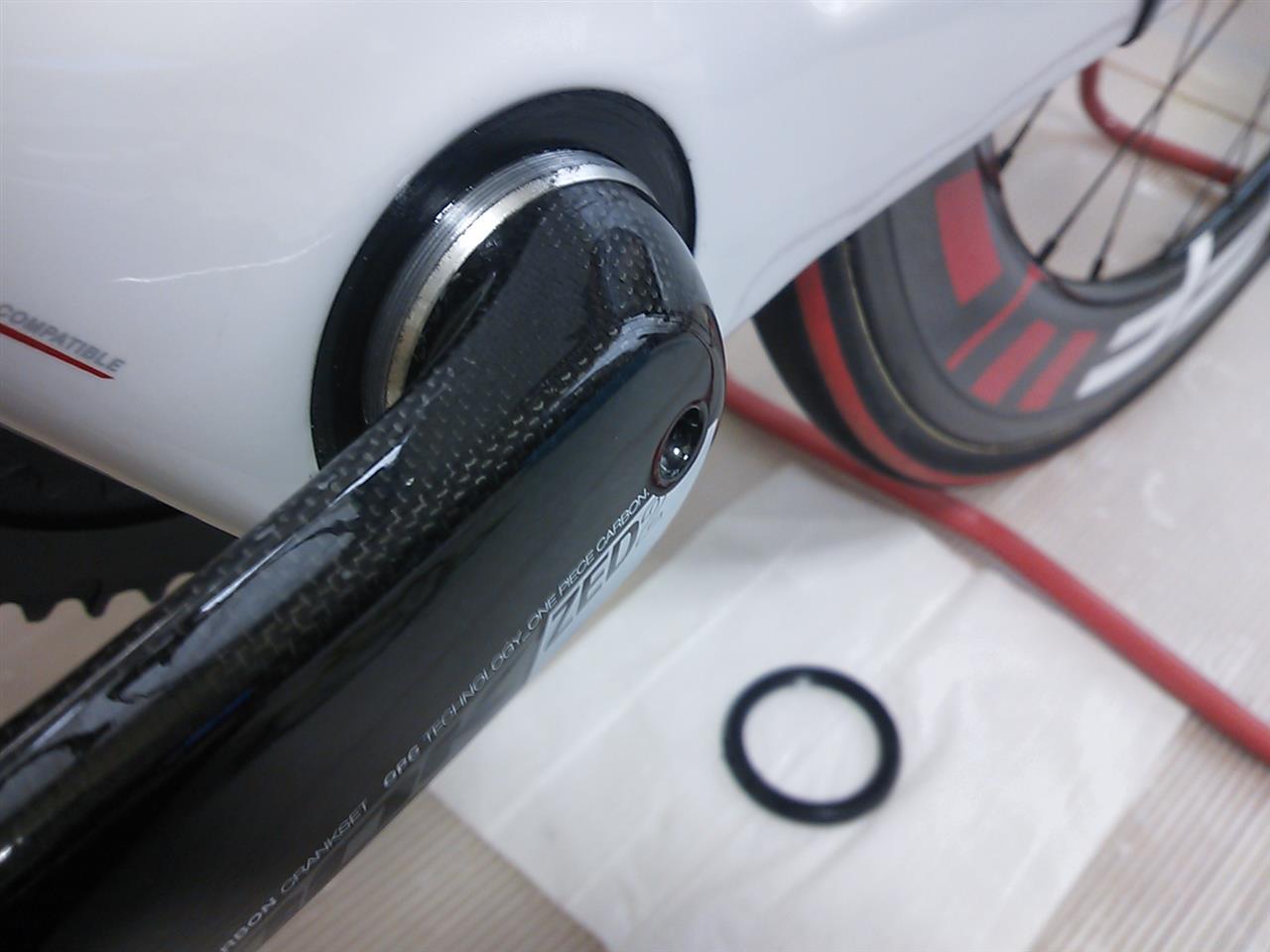

・LOOKのZED2クランクは一体型成形になっていますのでBBから外すためには左側のペダルを外す必要があります。

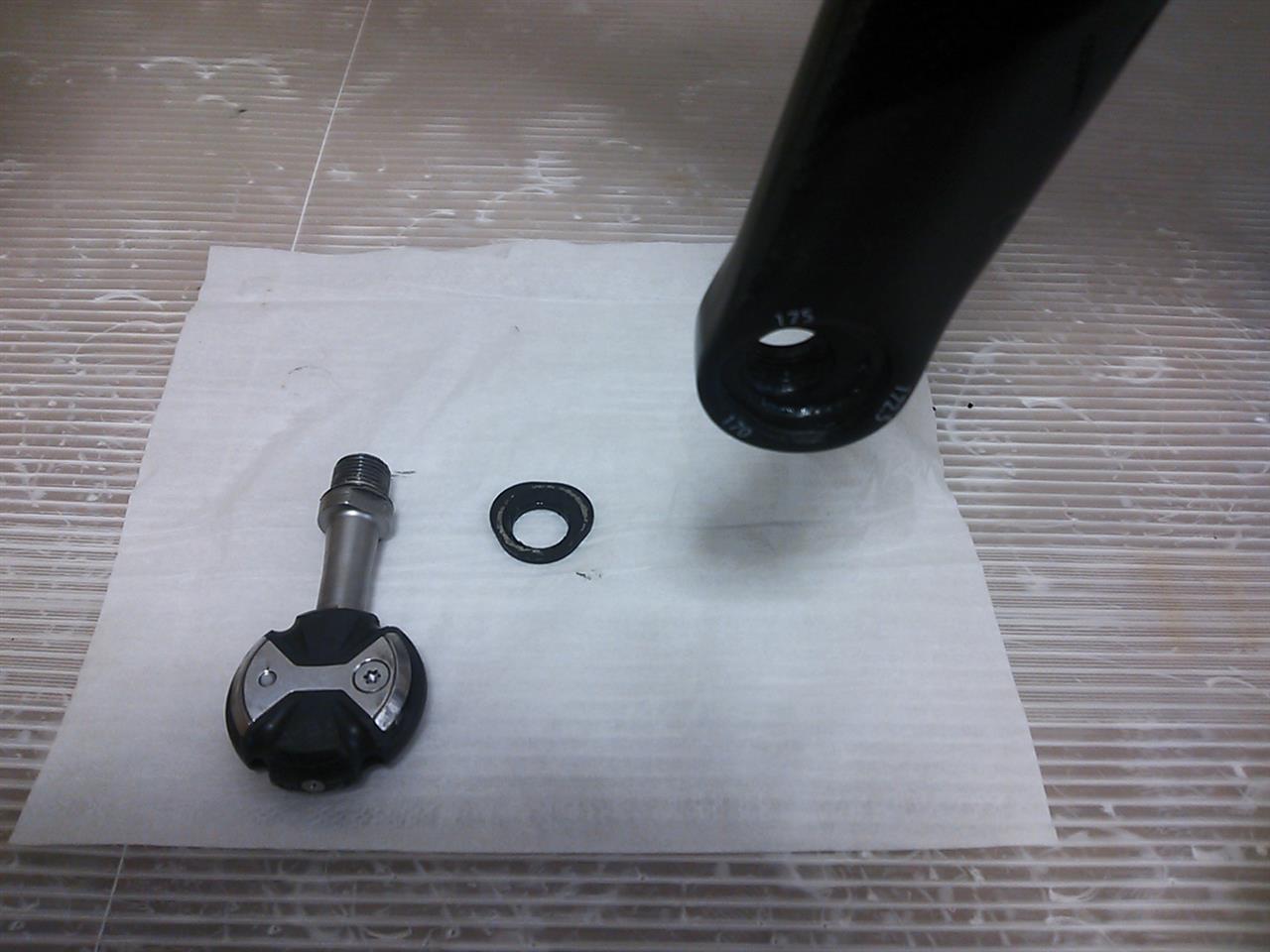

左側のペダルをペダルレンチで外します。



◆チェーンを切断する
のちに整備しやすくするためと、分解＆組立時にフレームにチェーンによるキズがつかないようにするために外すことにしました。

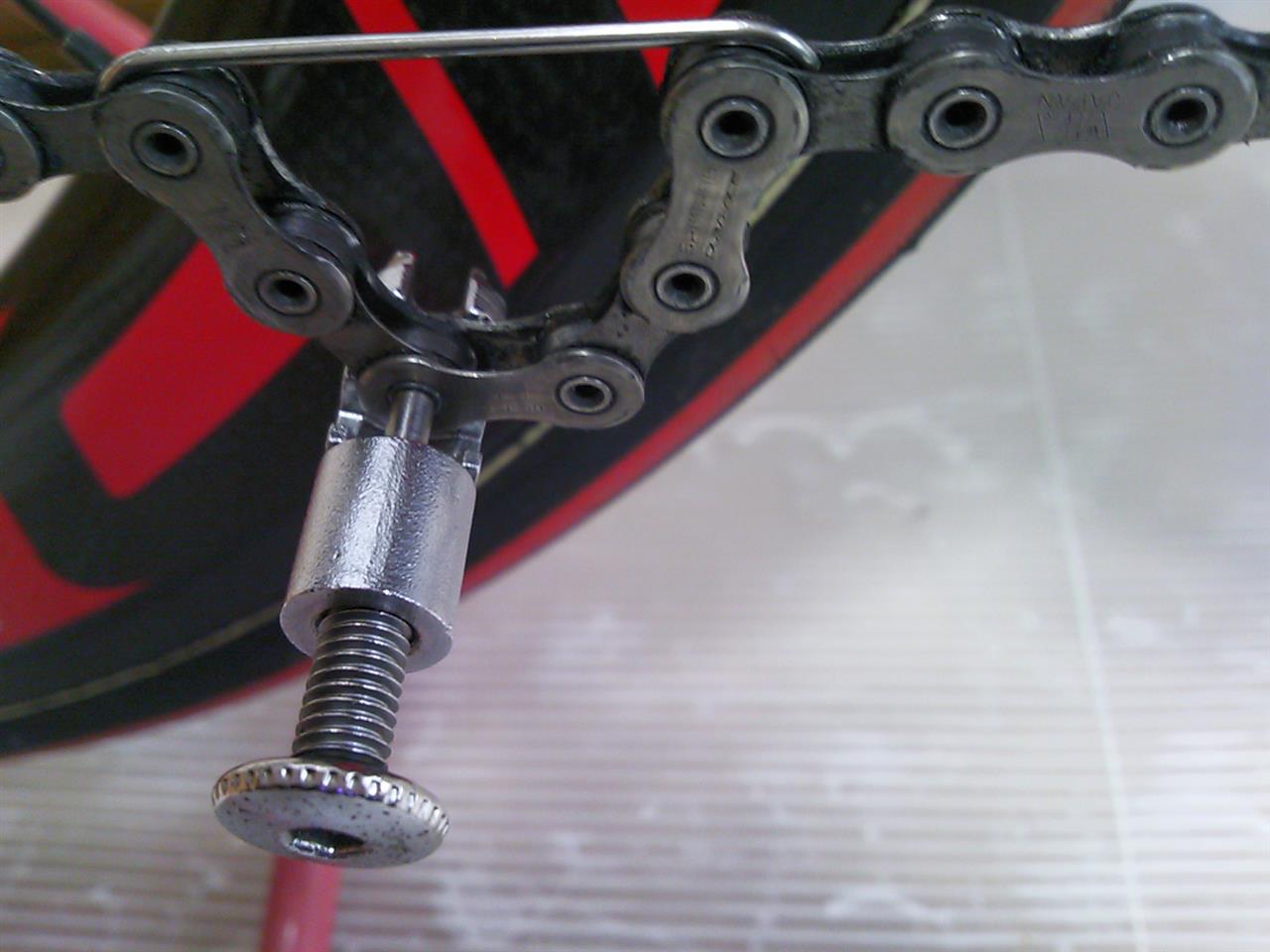

・チェーンカッター付属の引っ掛け金具で作業がしやすいよう、外す部分を跨いでチェーンを引っ掛けます。


・チェーンカッターで1コマ分外し、本体からチェーンを取り外します。
（組立時にはミッシングリンクで接続する予定です）



◆クランクを外す

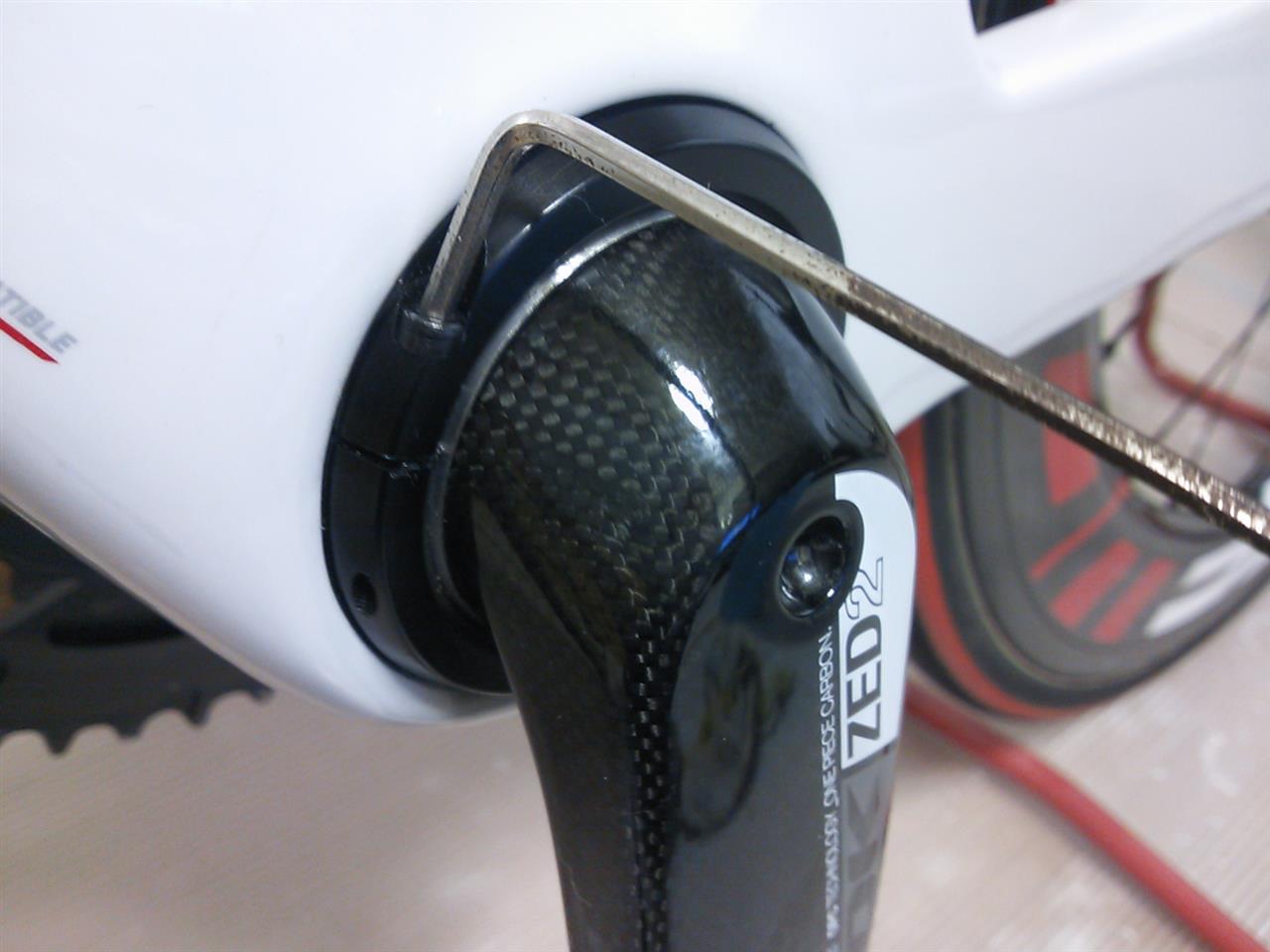

・固定リングの固定ネジを緩めます。


・リングがフリーになるのでLOOK専用工具で回転させて外します。



・軽くクランクを叩いて反対側に押し込むと外れるのでBB穴から取り外します。

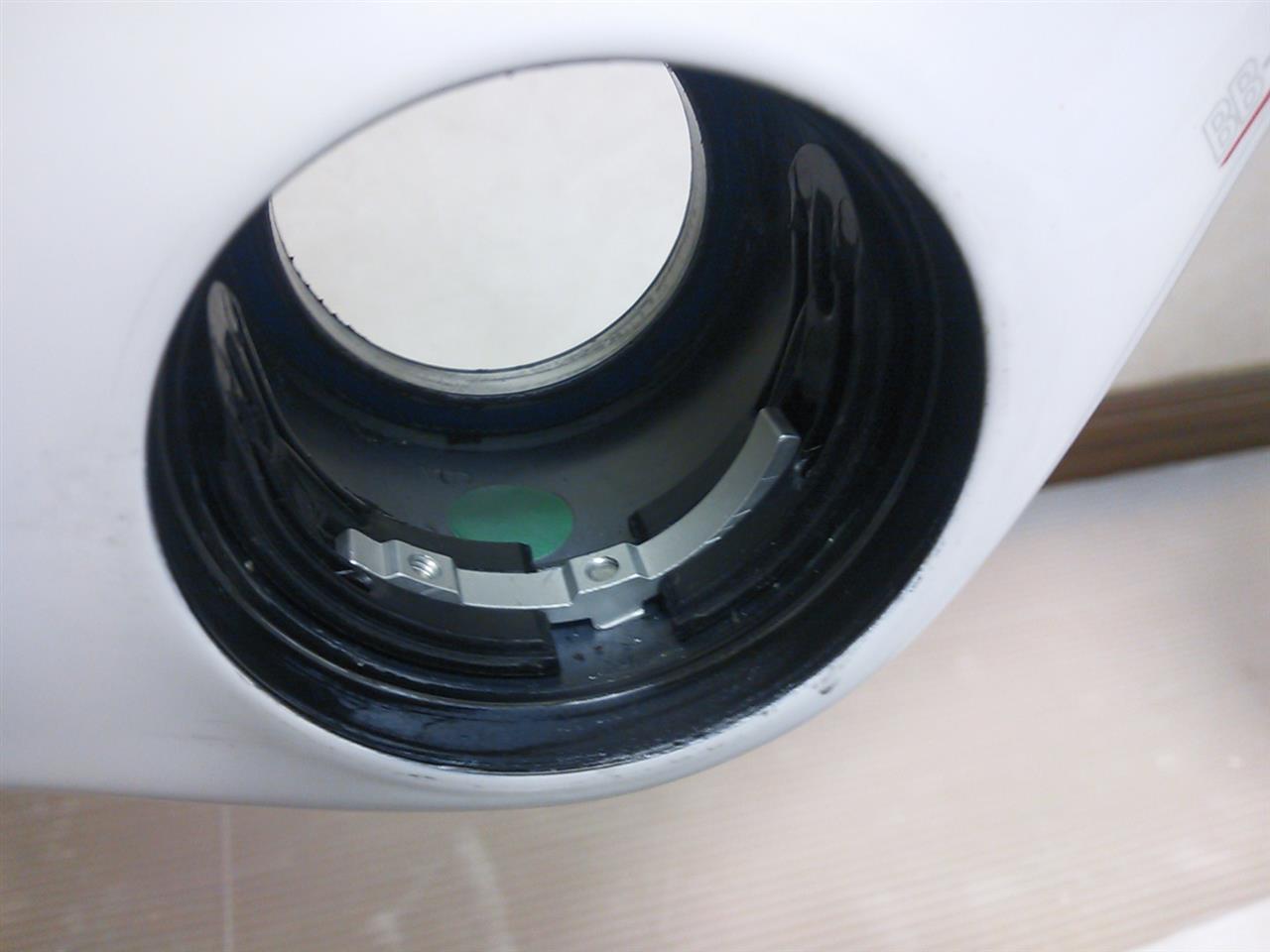

・BB内側にあるケーブル押さえパーツのネジ2個所のネジを外し、押さえパーツを取り外しておきます。



＜つづく＞
