3D-CADで「チェーンの設計」を進めていきたいと思います。


その前に注意点をひとつ。
これはざっくりとした設計のため、図中の寸法、それに伴う形状は適当に作っています。
ホンモノとは形状の違いがありますので了承ください(^^;

ではスタート。

◆外プレート

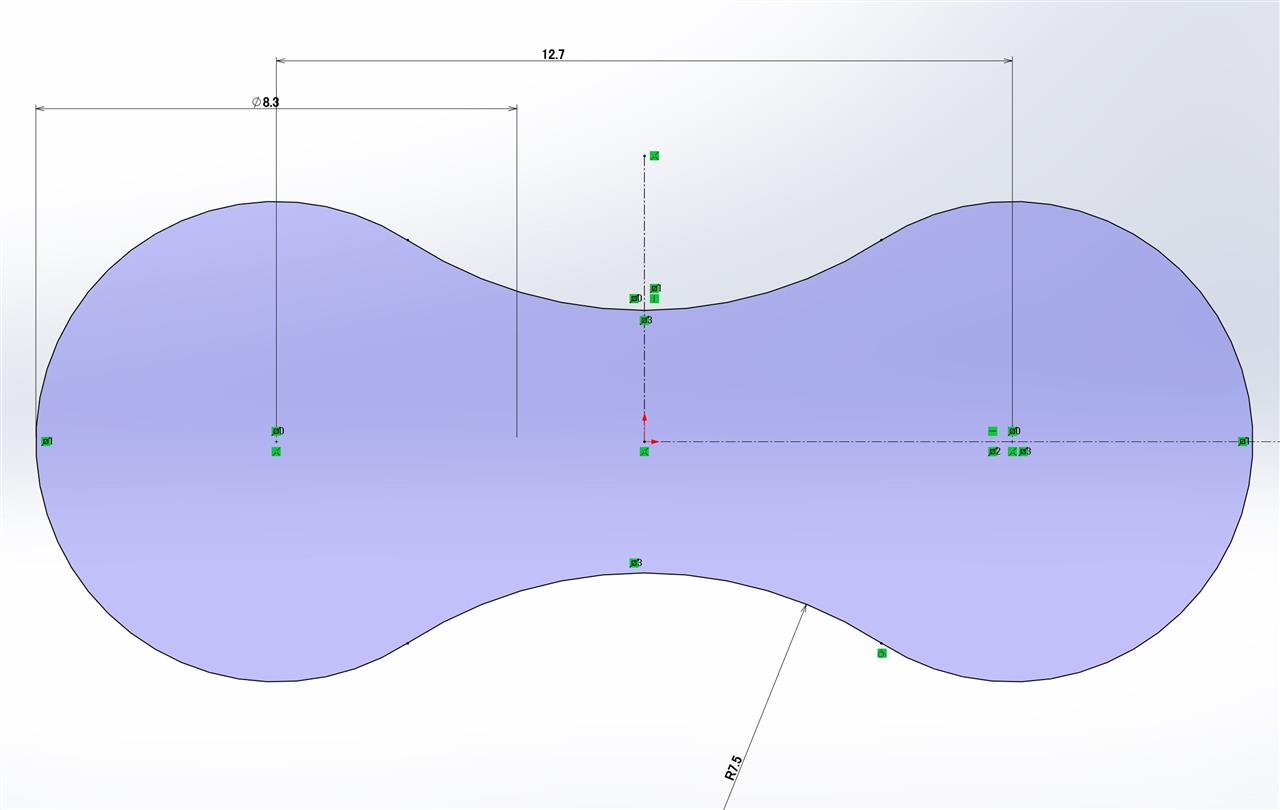

X-Y平面に外形をスケッチします。
エグレ部分をRで左右の円と正接させます。

Z軸方向に厚みを付け・・・

立体にします。

ピンが入る穴をスケッチして・・・

カットします。

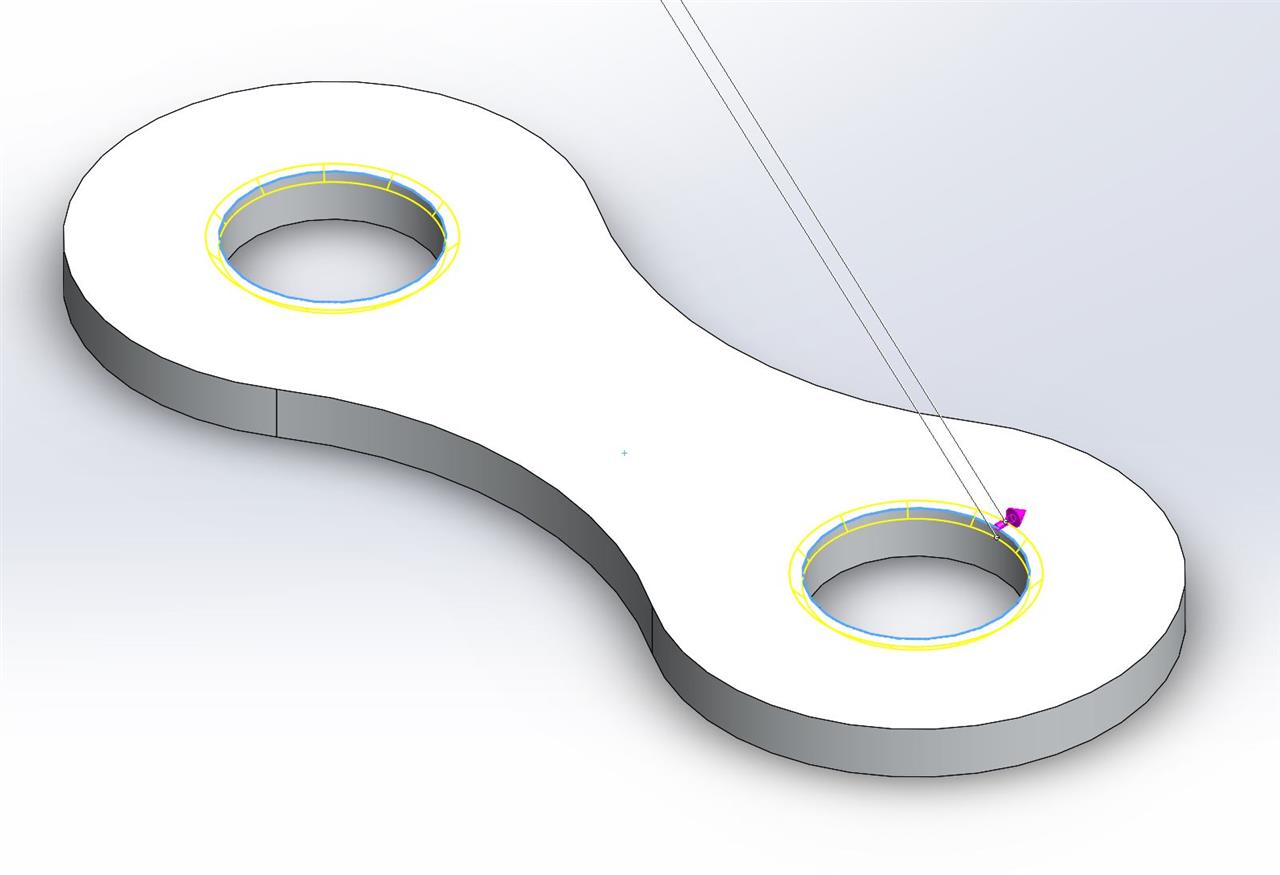

ピンが抜けない為の極小の面取りがありました。

面取り完了

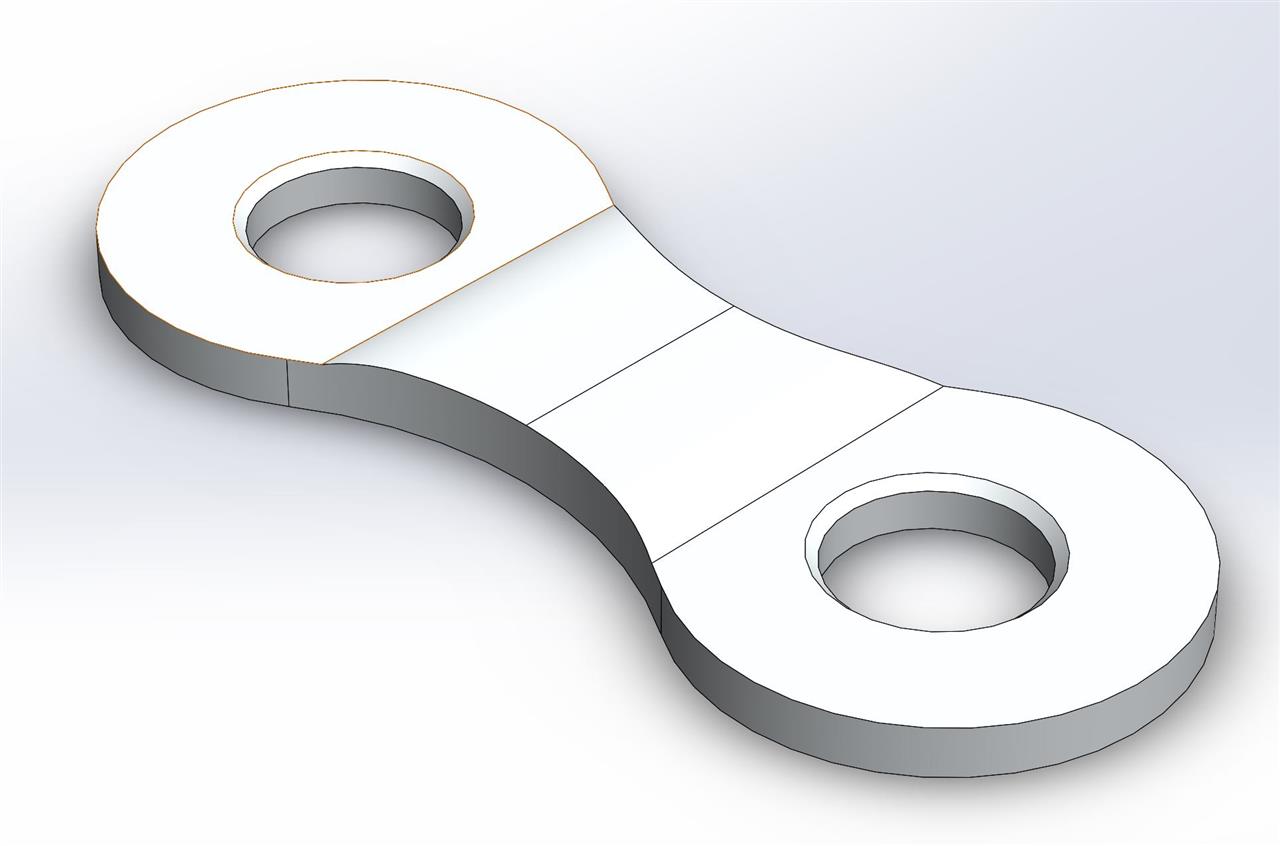

プレートの中間部分に膨らみがありましたので膨らみを追加。

ぷっくりとした形状に変化しました。

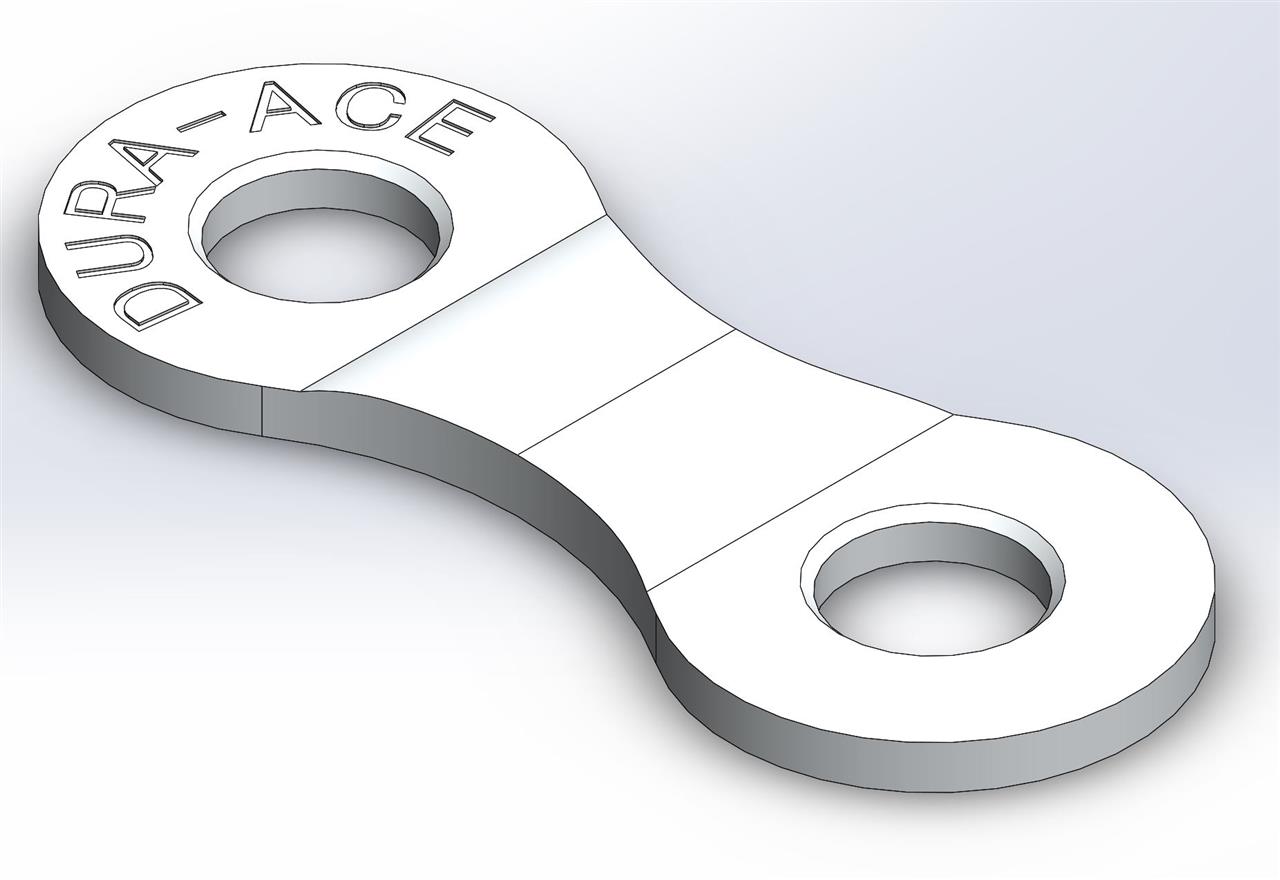

「DURA-ACE」の刻印をプレート上にスケッチします。

押し出してカットします。

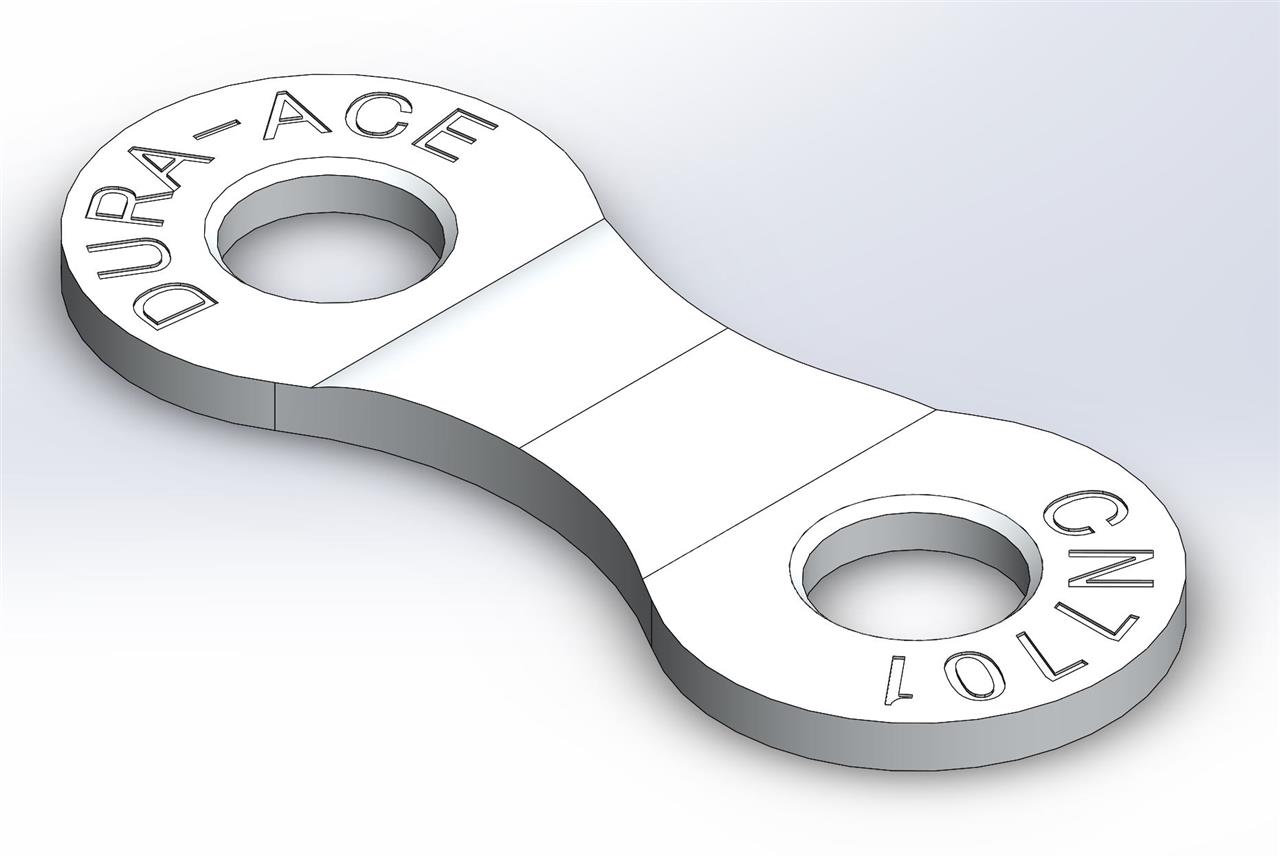

品番「CN7701」をスケッチします。


押し出してカットします。


「HG」刻印を、空間に作った平面上にスケッチします。


これまた押し出してカットします。

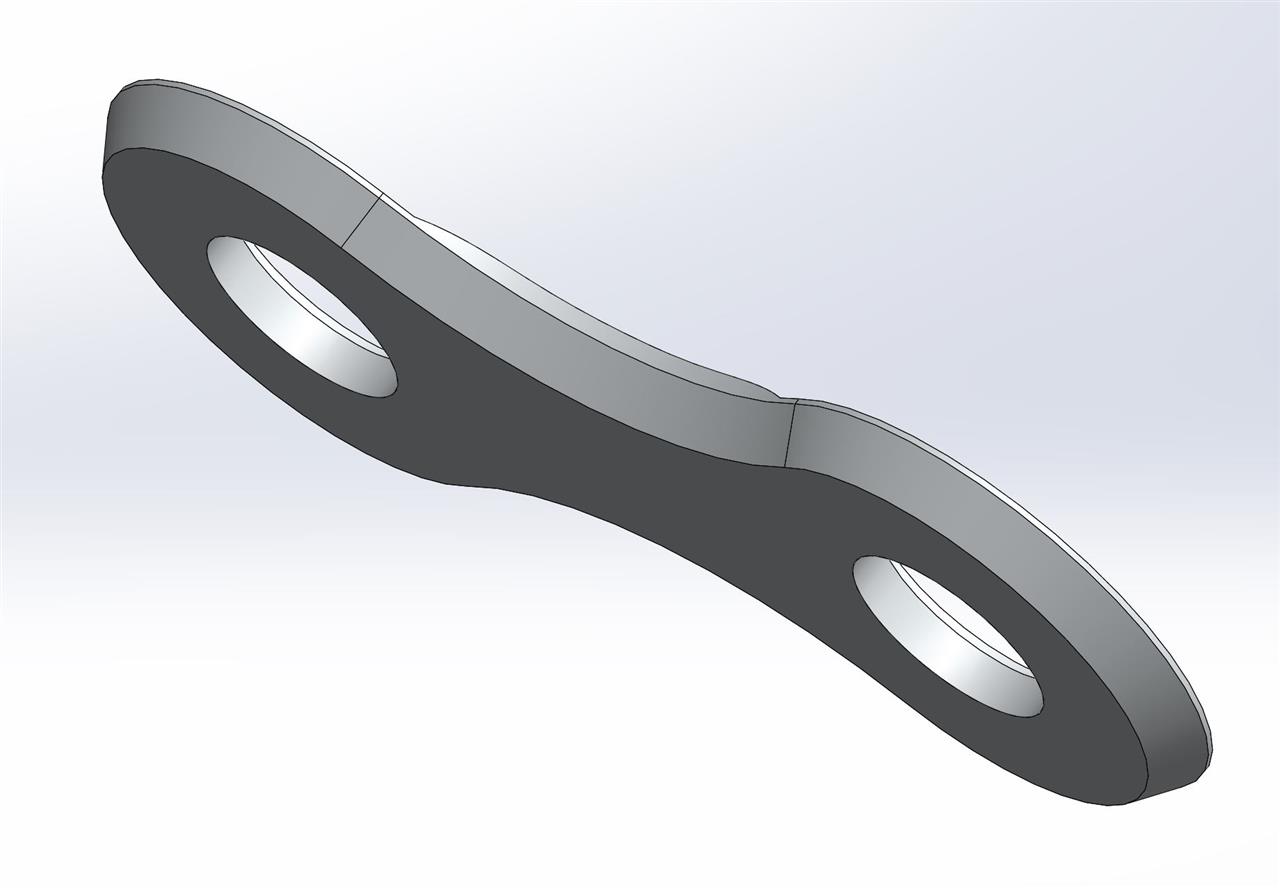

裏側のエッジの中間の一部分が面取りされていました。
手順として、まず裏側のエッジ全面を面取りします。

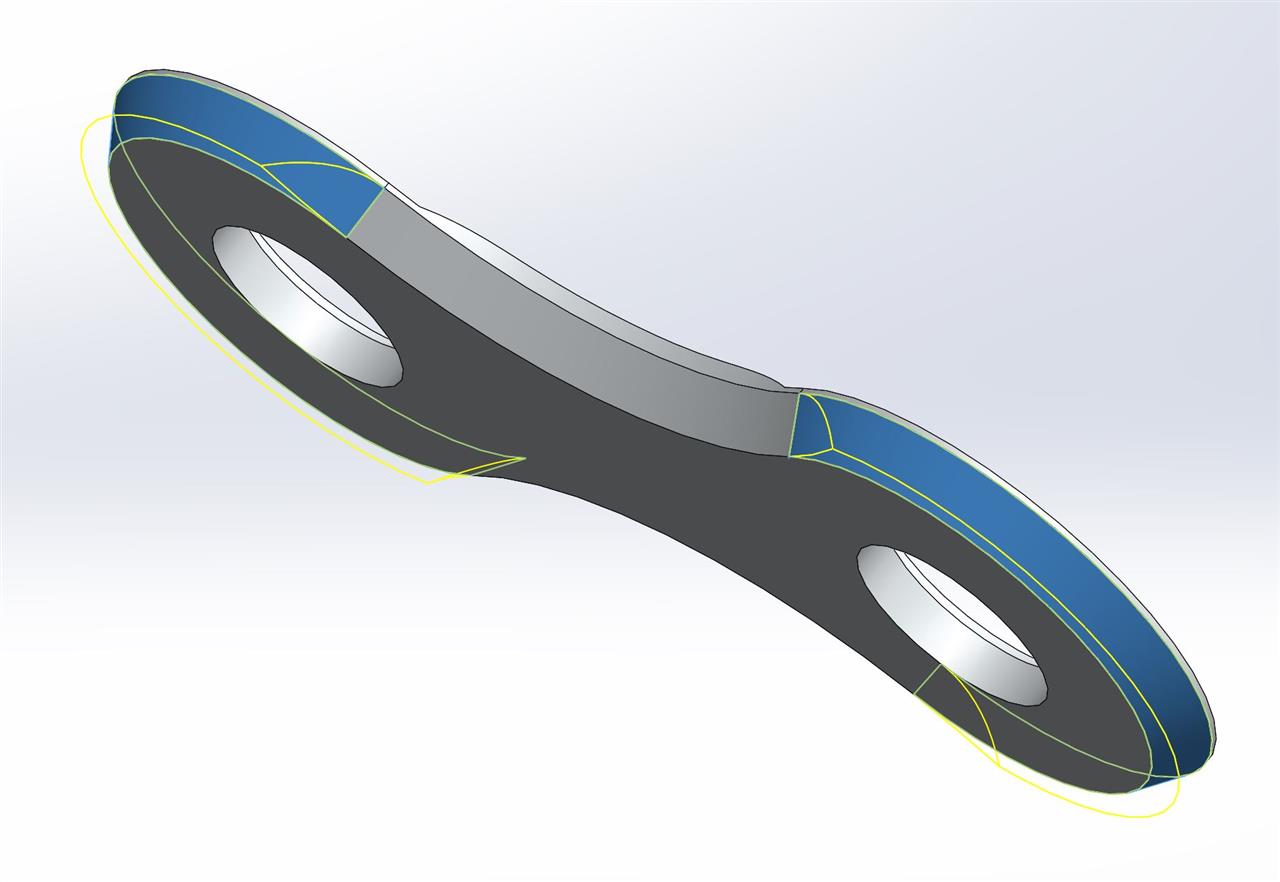

両方の外側のみ面取りを削除して元に戻します。

予定通り、中間部だけ面取りが残りました。

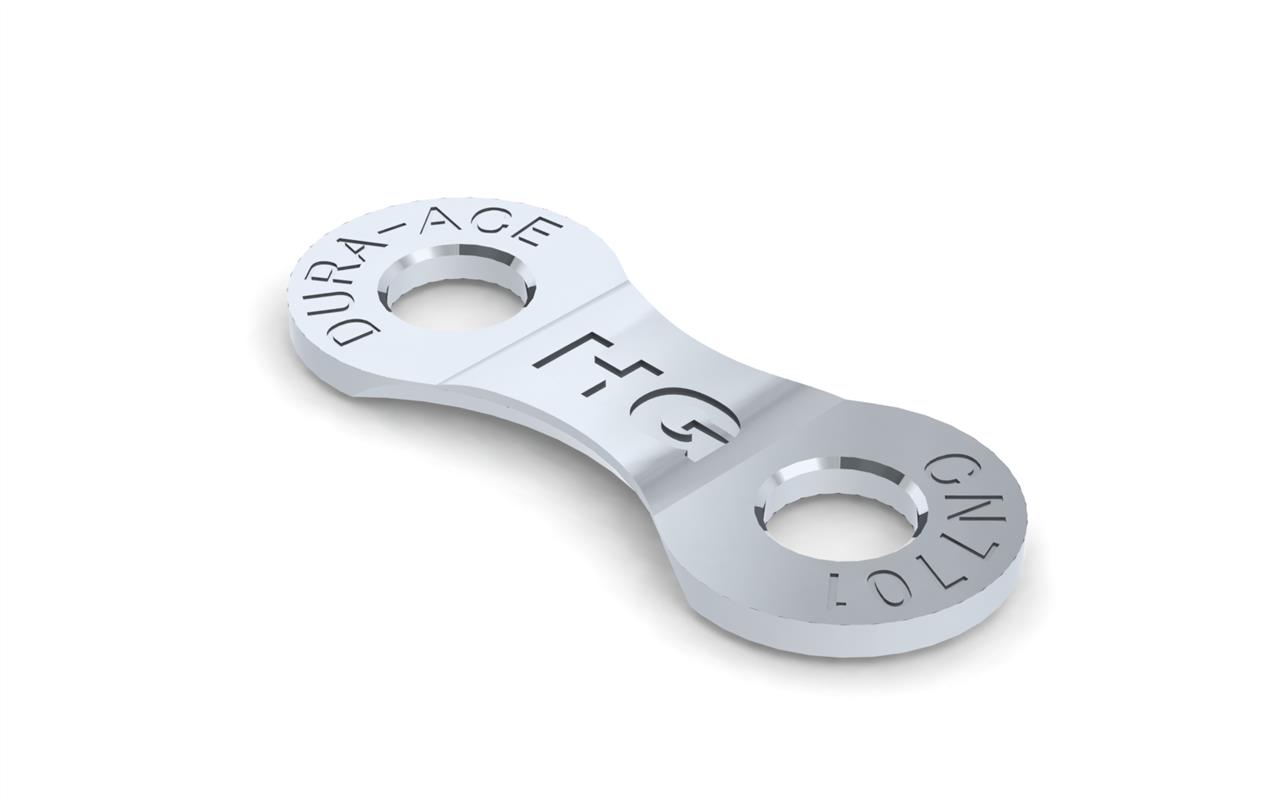

レンダリングをして、仕上がりを確認します。

なかなか、雰囲気が出てるんじゃないでしょうか(;^ω^)

外プレートが完成しました(^^)/

次は内側に入る「内プレート」の設計です。

形状が同じように見えますが、よく観察すると部分部分で違いが確認できます。

似たような設計になってしまいますが・・・次回です。

＜次回：内プレートの設計　につづく＞
