随分前からLOOK795のZED2クランクからゴリゴリ感があり、ずーっと気になっていました。

（やばいなぁ、BBのベアリングが傷んできてもうお亡くなりになる間近かも・・・）

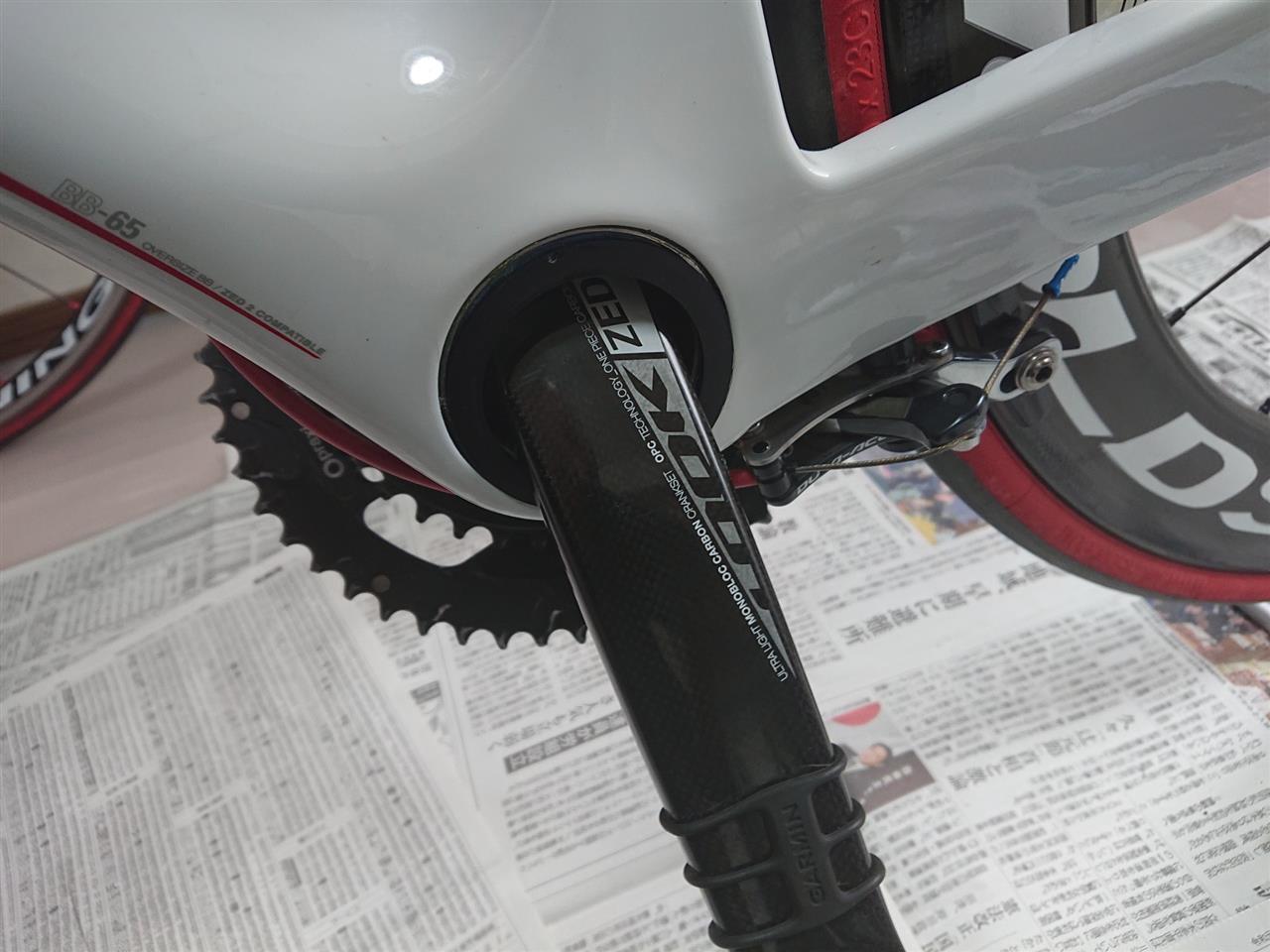

LOOKの専用クランクはカーボン一体型クランクで特殊の「BB-65」って規格の大きいサイズのヤツ。

一般的なロードバイクのようにBBのベアリングが傷んできたらBBパーツの交換とはいかず（っていうよりフレーム内に、よく見る一体型のボトルブラケットが入っていないので）ベアリング単品交換をしなくてはいけません。

ZED2のBBは専用工具を使わないと外れない仕様になっています。

※私のLOOK795 Light 2015Modelの場合なんですが、本当は外れるのかなあ？
次の年式のとらますさんの「LOOK795 Light 2016Model」ではフレームやクランクから簡単に外れ、交換が楽になっているようなんですが。

取り敢えず、分解することでゴリゴリの原因がわかるかと思い、クランクを外してみることにしました。

まず、チェーンをクランクから外します。

次にクランクを止めているリングがあるのでロック用のネジを外します。

隙間に専用工具を挟み、リングネジを緩めていきます。

緩んだリングを取り外し・・・

左右のクランクがカーボンで一体型になっているのでトントンっと軽く叩き、BB穴から反対側に押し込み外します。

あ、ダメだ！！

ペダルが付いたままだった！　(^^;)

手順としてZED2クランクを外す場合、こちら側のペダルを先に外す必要がありました。

久しぶり過ぎて忘れてた！

改めて…

こちらのペダルネジは通常とは逆の、緩める時は右回し（写真では力を下向き）に回すと外れます。

じつはこの時、既にゴリゴリの原因がわかりました。

ベアリング内のグリス切れ（ボールベアリングの傷み？）で問題があったのがあとでわかったのですが、最初に外したリングがきつく締めすぎていたのも悪かったようです。

リングを緩めた瞬間、ゴリゴリ感が消えたのでクランクを両ベアリング側に押し込んでいたのがもう一つの原因のようでした。

せっかく分解したのでその先に進んでみます。

クランクが外れた状態。

クランクアームが右と左でくっ付いているカーボン一体モノって凄いと思いません？

どんなに力を入れて漕いでも折れないんです(^^;)

フレームに取り付いている内側が汚れでギトギト。。

チェーンリング側のベアリングはこちらに圧入されて取り付いています。

反対側のベアリングはフレーム内に圧入されています。

どちらのシールドベアリングも専用工具（または、自分で工夫しないと）でないと外すことはできず、交換は難しいものとなっています。

ベアリングのグリスアップですが・・

ググるとシールドベアリングのシールドを外し、グリスアップする方法がありますが、今回はちょっと様子を見てみることにして、次回にシールドベアリングのグリスアップを行なってみようと思います。

汚れを落としてキレイにします。

外したクランク側のベアリングはスムーズに回転して問題なかったのですが、こちらのベアリングが多少ゴリゴリした感じがありました。

ゴリゴリ感はこちらのベアリングが原因と思われます。

シール内のグリス切れ＆塵や砂などのゴミが侵入しているようです。

ベアリングも傷んでいるかもしれません。

今回シールドがあるベアリングですが、気休めで外からグリスを押し込み気味に塗りたくり、

コッチ側も同じようにして・・・

組み立てていきます。

この後、リングを取り付けてクランクを固定します。

■チェーンの洗浄

ついこの間チェーンの洗浄メンテナンスを行ったのですが、せっかく外したので、またペットボトルにパーツクリーナーを入れて洗浄してみました。

今回500㎖のボトルしかなかったのでチェーンが全部入るか？？

やってみると

上手に入れると入るものです。

容量が小さく適していませんでしたが何とか洗浄終わり。

カッターでボトルをカットし、

レジ袋に移してもう一度クリーナーを吹きかけ、汚れを落とし・・・

ウエス代わりの靴下を手に被せ、チェーンを拭き上げます。

チェーンを取り付けて、潤滑油をチェーンに塗布します。

最後にペダルを左回し（写真で下向き）で取り付け

完了。

クランク分解に挑戦してよかったです。

完全にベアリングを交換しないと解決しない問題かと思いましたが、リングの取り付けをちょっと緩めることでスムーズな動きが戻ってきました。

ただ、ベアリングの動きは完全では無くまだ問題があるので、近いうちにシールドベアリングのグリスアップに挑戦してみたいと思います。

よろしかったらポチっとお願い致します (^^;)
　　↓　　　↓　　　↓

にほんブログ村

今回も「描いてみた」な内容となっています。

ここまで下記のイラストを描いてきました

『ワンパンマン 地獄のフブキ』

『鬼滅の刃 竈門炭治郎』

『ワンパンマン ヒーロー狩り ガロウ』

『弱虫ペダル 小野田坂道』

『AKIRA アキラのバイク』

高校の「美術部」だったころから数十年ぶりに鉛筆を持って「マンガキャラ」を描いてみましたが、自分の構図やデッサンのスキルがそんなに落ちておらず、ひとまず安心しているところです。

ただ、美術部時代は「景色」「石膏」などのデッサンが多く、マンガを模写して描くことは殆どありませんでした。

マンガのイラストは描けているようですが、あのころのような風景画が果たして現在では描けるかどうか・・・

で、今回の題材

自分自身が自転車に乗っているので、風景画として今回は

自分の自転車 ロードバイク

『LOOK 795 Light 2015MODEL』

このロードバイクを鉛筆画で描いてみたいと思います。

「弱虫ペダル」の時に自転車がうまく描けなかったので、デッサンでは（私の中で）難しいと思っている「自転車」を今回リベンジのつもりでチャレンジ！

お手本になる題材は・・・コレ

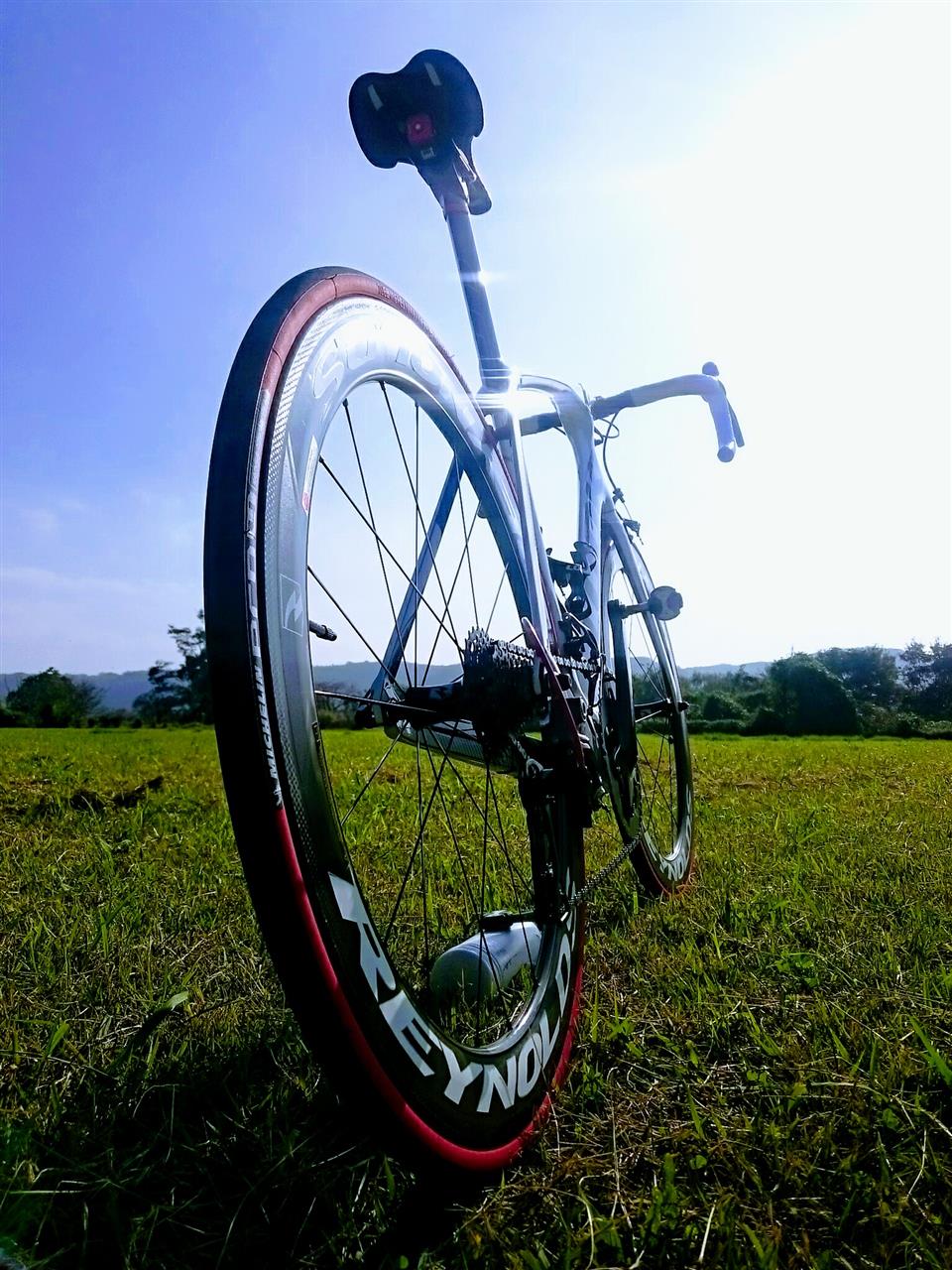

「ブログ村」の私のアイコンにもなっているこの画像をスケッチしてみよう。
