サブコン（PIVOT POWER DRIVE）取り付け

PIVOT製サブコン「POWER DRIVE」のインストールです。

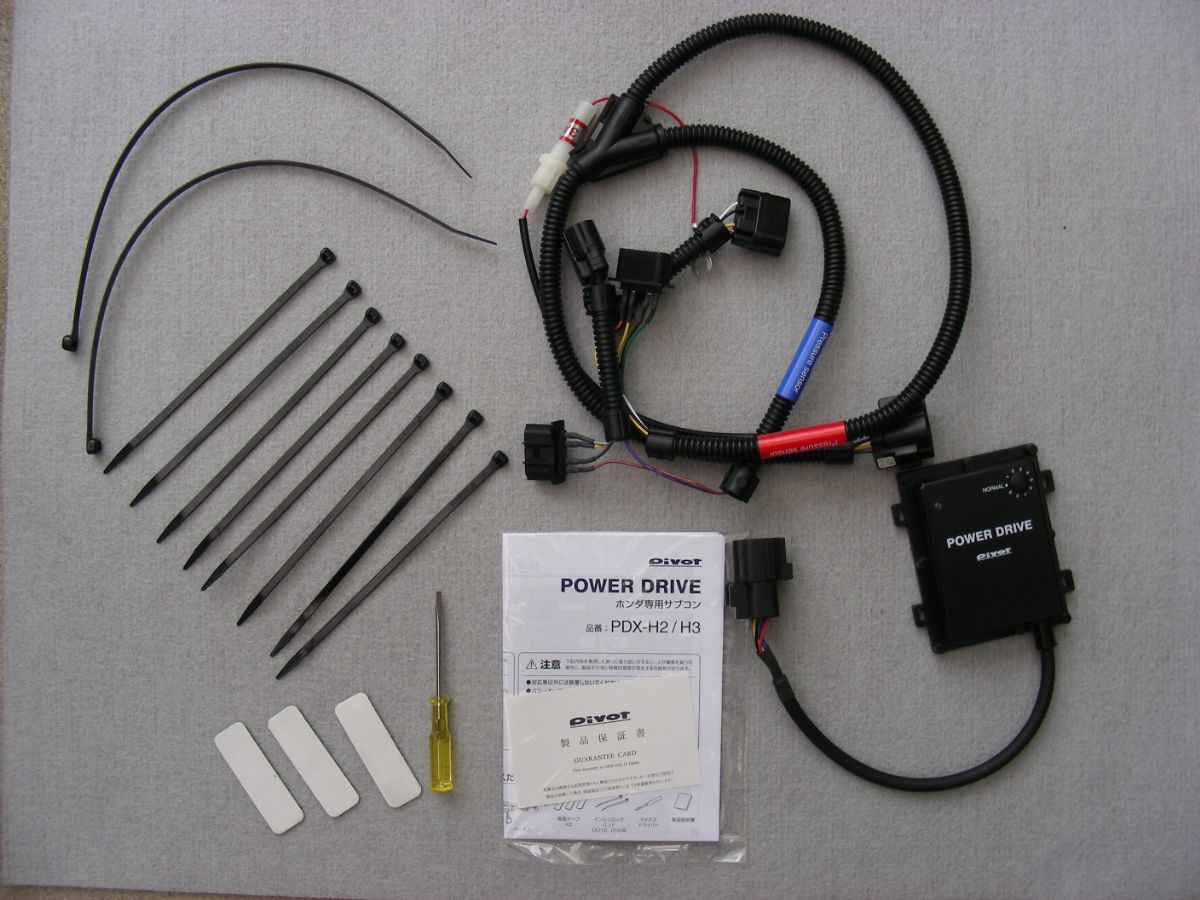

取り付けはハーネスを圧力センサー2箇所に割り込ませ、バッテリーからの電源確保と本体およびハーネスの固定のみで、作業自体は10～15分程度で済み、製品には手順が記された画像入りの説明書も同梱されていますので、それに沿って進めれば難しいことはないと思います。

作業に際して付属品以外に必要なものは10mmレンチ（端子接続用）、ビニールテープ（バッテリーターミナル絶縁用）、ニッパー（インシュロックカット用）。
あとは私も持っていたので使いましたが、メモリーキーパーがあればメモリー消滅のリスクが減って安心かつ便利だと思います。

作業前にハーネスの電源コード（赤線）が剥き出しなのが気になったので、念のために配線チューブを巻いて保護処理をしました。
※配線チューブはエーモン社の3Φを約8cm使用。

メモリーが消えると後で復旧が面倒なので、手持ちのUSBタイプのメモリーキーパー（カーメイト製）を接続して作業開始。
※画像上：USBコネクタ部、同下：メモリーキーパー本体

バッテリーのマイナス端子を外し、ショート防止にビニールテープで絶縁します。

バッテリーのプラス端子にパワードライブのハーネス赤線のクワ型端子を接続します。

圧力センサーを接続します。

画像左がメイン（エアクリーナーボックス背面）でこちらにハーネスの赤、同右がサブ（インダクションボックス背面）にハーネスの青をそれぞれ接続不良にならないよう、カチッと音がするまでしっかり挿し込みます。

ハーネスとユニットを接続し、ユニットを固定します。

ユニットは軽量なので太めのケーブル等にも固定可能ですが、私はメーカーの画像どおろヒューズボックスのフタ面に固定しました。

ただし、万が一の際にヒューズボックスの開閉の邪魔になりそうだったので、付属の両面テープではなく別途調達した強力タイプの面ファスナー（マジックテープ）で固定して脱着可能にしました。

最後にハーネスを負荷がかからないように引き回してインシュロックで固定して終了です。

5月初旬にインストール済みで推奨値のレベル5を基本に適時調整しながら好みの設定を模索中ですが、常用域でも明らかな違いを感じることができています。

作業日：2025年5月4日
取り付け時ODO：19873km
