作業日：2022年8月20日

ドアミラー交換

Item: ドアミラー交換
Author: ハルア

他の整備手帳を見る

目的	修理・故障・メンテナンス
作業	DIY
難易度	初級
作業時間	1時間以内

[大きい写真で見る]

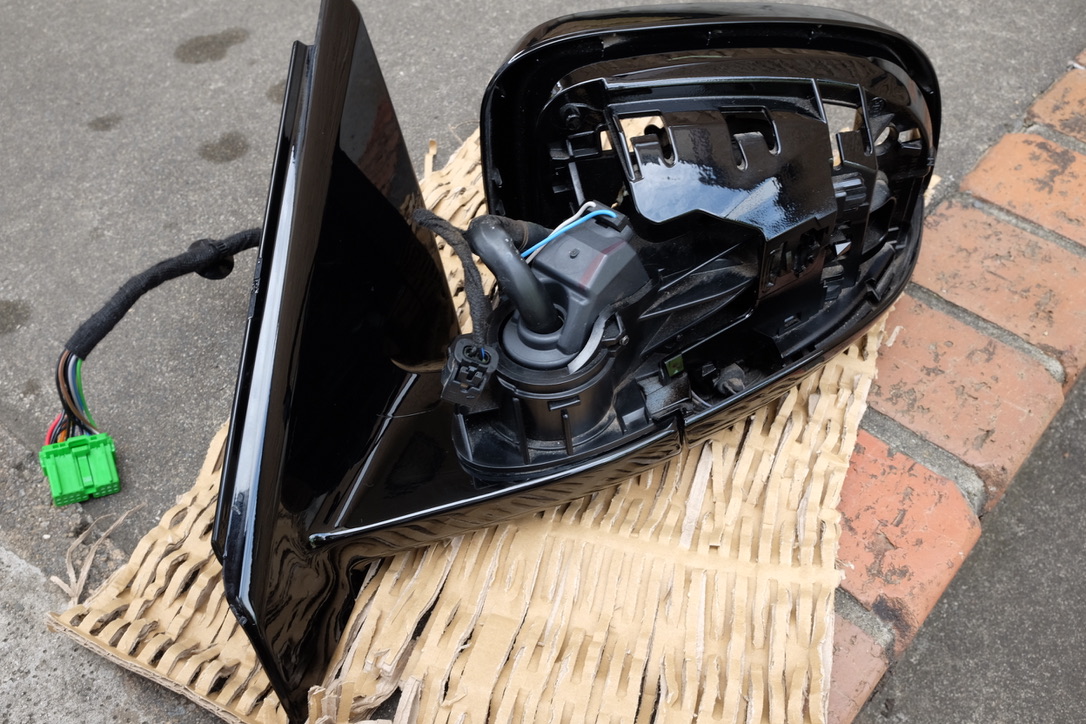

中古パーツを某オークションサイトでゲット。11000円なり。少し傷がありましたが、ま、仕方ないです。
電動格納が壊れました。
調べると、ドアミラードライブユニットという部品のようです。
品番：31299653
外したものは、31278160？でした。

[大きい写真で見る]

ドアミラー内側のカバーを外します。
上側の隙間に指でこじったらはじれました。BLISのかぷらーがあるので、勢いよく引くのはＮＧ。

[大きい写真で見る]

内装ドアハンドルの下にトルクスネジが2本あるので外します。T25です。

[大きい写真で見る]

グリップを上方に引き上げると一気に外れます。レバー付近のコネクターのみ外し方がわからなかったので、外しませんでしたが、写真のように置くと、ストレスがかかりません。

[大きい写真で見る]

右側丸の中のプラスチックカバーは、内装はがしでこじりました。
左側はケーブルの防水用のゴムですが、内装はがしでこじって外れました。結構しぶとい。

[大きい写真で見る]

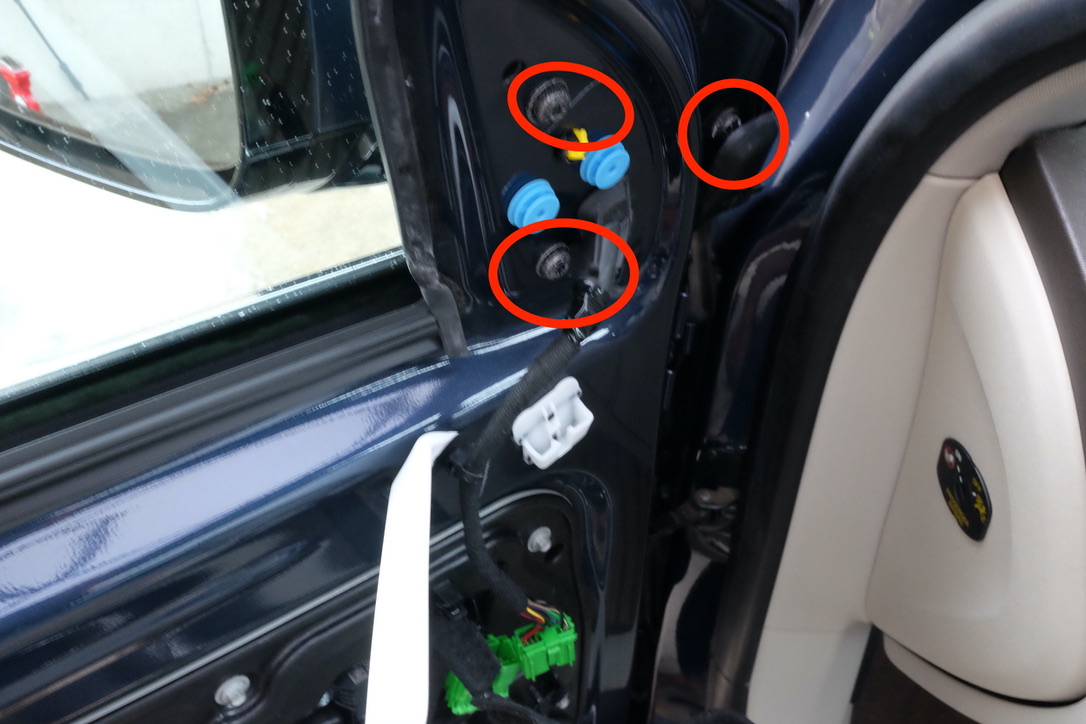

丸の三箇所のトルクスで固定されています。T30です。
これを緩めれば全体が外れます。

[大きい写真で見る]

外した本体です。ここからウィンカーレンズと、カバーを移植します。

[大きい写真で見る]

ここの防水のカバーは中古の方が状態が良かったので交換しました。

[大きい写真で見る]

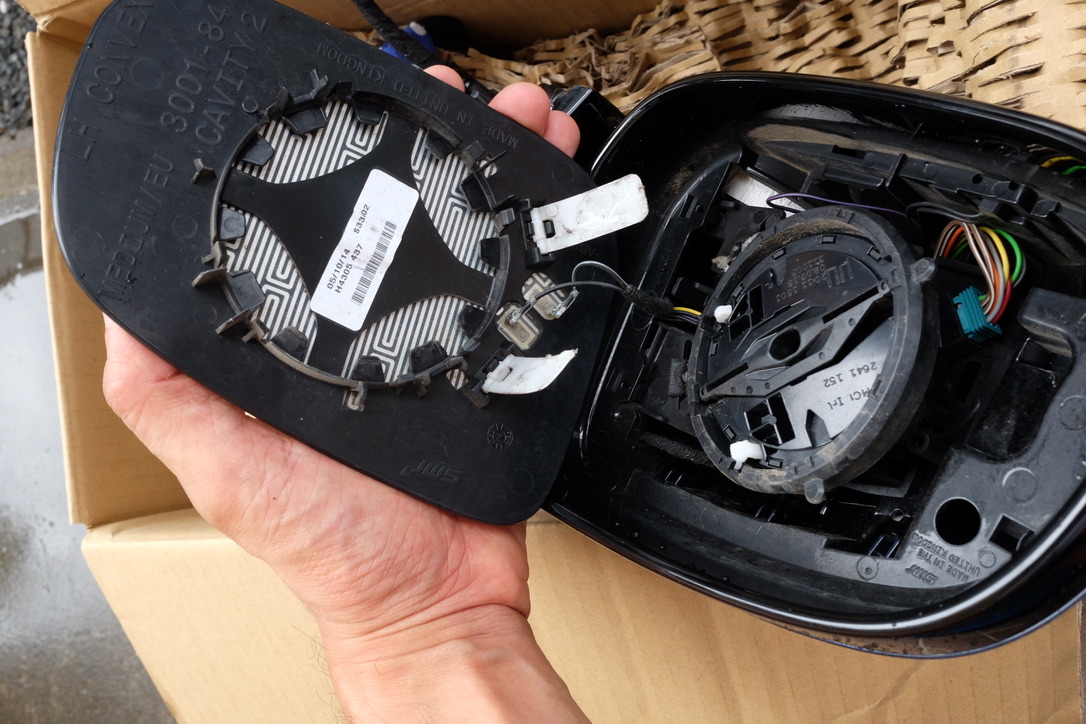

ガラス面は、ミラー面を傾けて隙間に指を入れて外します。ヒーターだと思いますが、配線があるので注意します。これは、ラジオペンチで外します。

[大きい写真で見る]

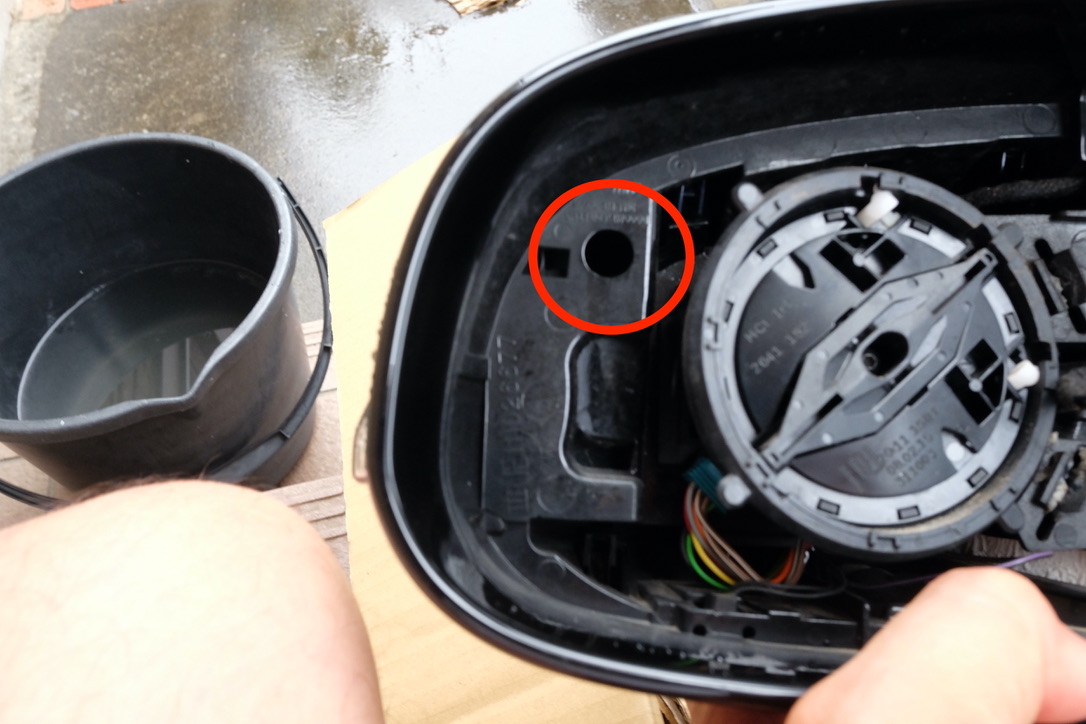

丸印のところに、棒を突っ込んで押すとカバーがずれるので、できた隙間を広げて、カバーを外します。多分コツがあるのでしょうが、力で外れました。

[大きい写真で見る]

ウィンカーは、写真の丸印のピンを押すとロックが外れ、上方にスライドするように外せます。

[大きい写真で見る]

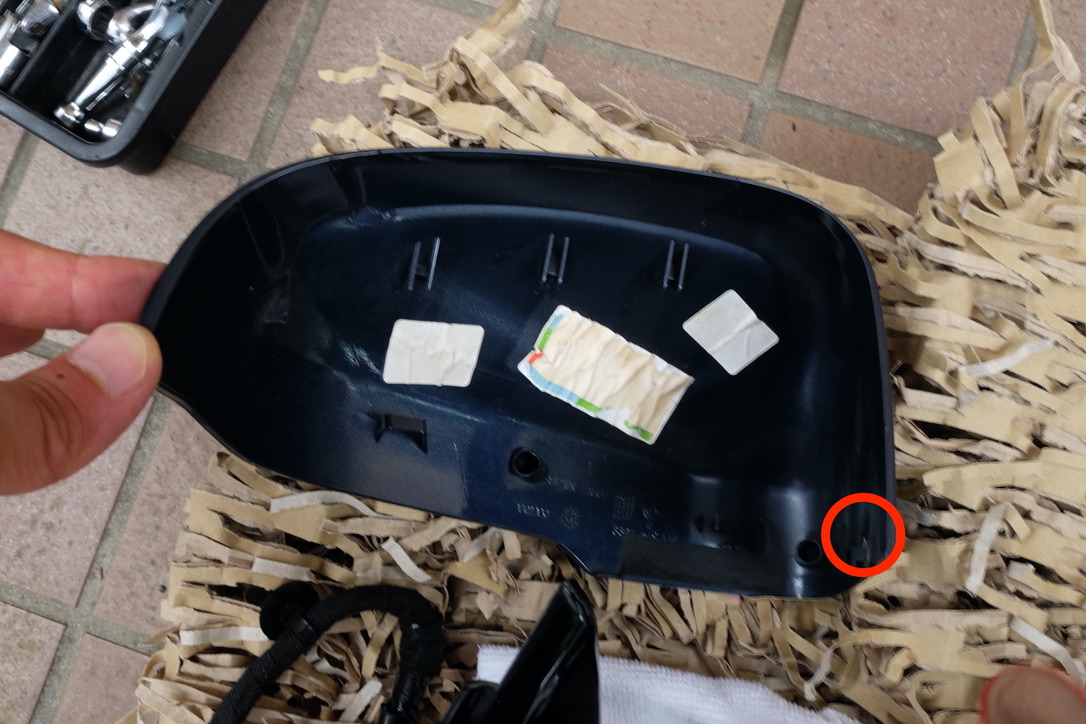

カバーの裏側ですが、丸印のところがガッツリ噛んでいるようです。

[大きい写真で見る]

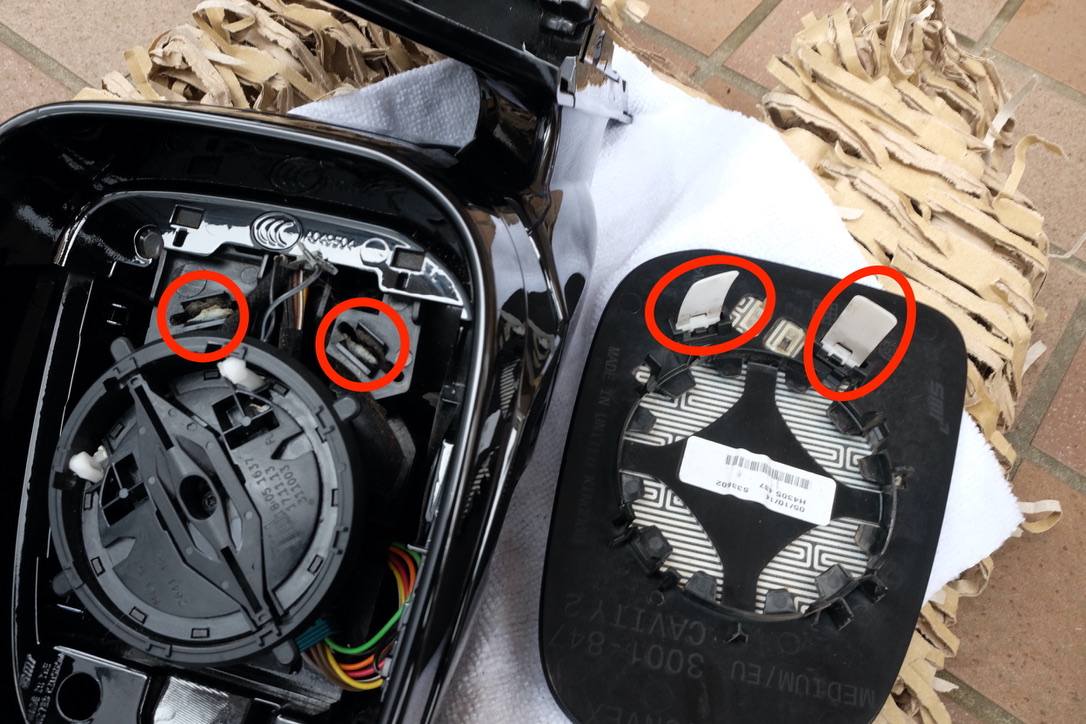

ミラー面に、白いプラ製の爪があるので、それを本体の隙間に入れながら戻します。ヒーターの配線も忘れずに。

[大きい写真で見る]

元通りに戻した。
まずはカプラーを繋いで動作を確認して、逆の手順で戻していきます。

[大きい写真で見る]

内張を戻す際に、BLISのカプラーを出すのを忘れずに。

[大きい写真で見る]

使用した工具です。
トルクスは、25と30ですが、長めのものがあった方が良いです。

| 記事一覧 |

イイね！0件

[PR]Yahoo!ショッピング

入札多数の人気商品！

[PR]Yahoo!オークション

この記事へのコメント

コメントする

とうとうオープンカー

2023年2月5日 18:45

大変参考になりました。ありがとうございます。
カミさんがドアミラーを柱に引っ掛けて壊れてしまいました（ ; ; ）

ドアミラーのカプラーを抜いた際にコンピュータにエラーは発生しませんでしたか？
先にバッテリーのマイナス端子を外しておく方が良いのでしょうか？

宜しくお願いします。

コメントへの返答

2023年2月5日 22:41

マイナス端子は外さずにやりました。
気にしてませんでしたが、普段通電してないので問題ないと思います。
交換後のエラーチェックをしていませんが、問題なく動いてます。
BLISも、作動してます。

とうとうオープンカー

2023年2月6日 7:25

ご返答ありがとうございました。
DIYの勇気が少し出来ました〜笑
