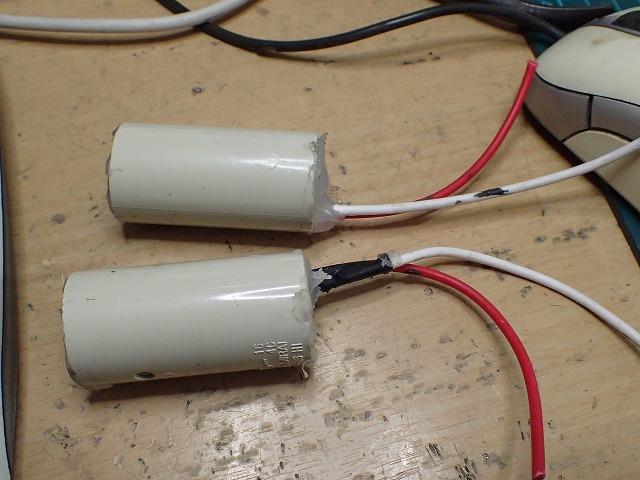

ドアスピーカーで位相補正に使っていた抵抗に、出番が回ってきたので回収してきました。




分解していると、足がポロリと根元から取れました。　振動で金属疲労していたのかな。




修理中に反対側も折れました。　安く買ったのですが、今買うと３０００円以上します。

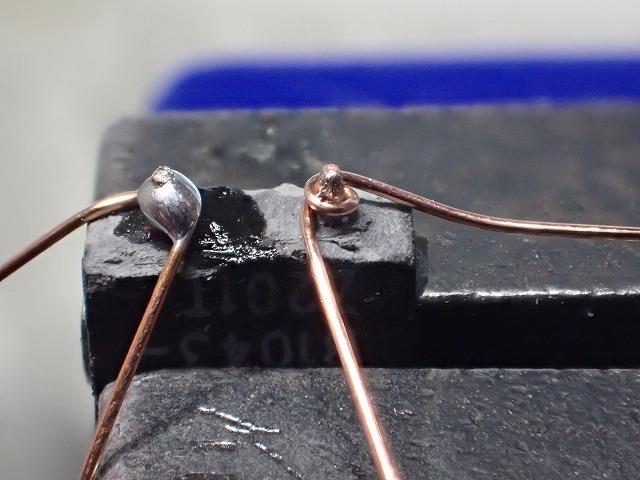

ルーターに安物のダイヤモンドビットを付けて粘り強く削りました。




0.32ｍｍの銅線を巻き付けてから半田付けで接続しました。




OFCリードのコンデンサが有ったので、リード線を利用しました。

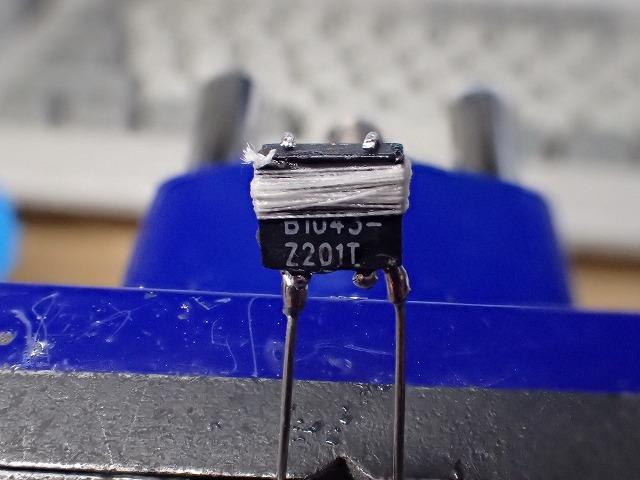

絹糸を巻いて、瞬間接着剤を塗って仮固定して、






最後はダイソーののエポキシ接着剤で固めました。　修復作業は大成功！となりました。

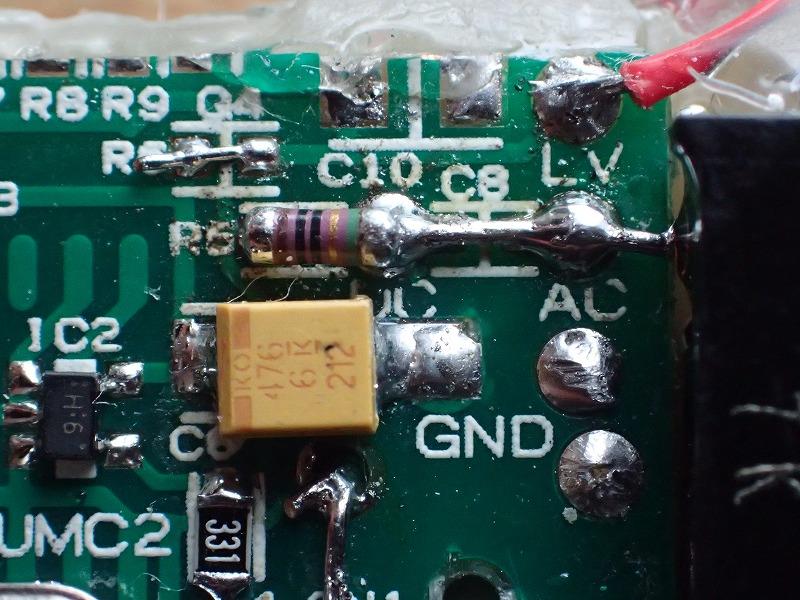

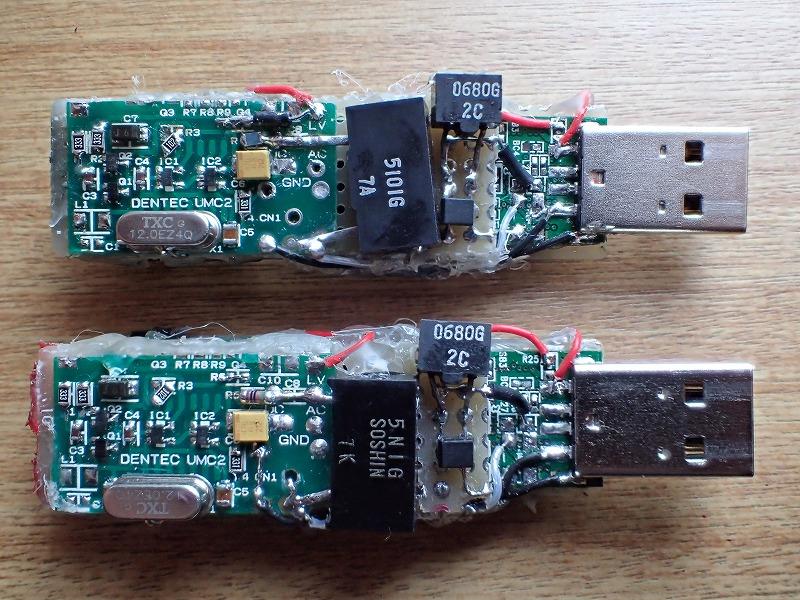

小さいＵＳＢメモリーに、２個の定電圧電源とクロックを搭載しています。

そのクロック（12Mhz・3.3Ｖ）出力コンデンサと直列接続の抵抗を色々試しています。

面白いくらい音が変わり、翻弄され続けられましたが、最近になって傾向が見えてきました。

1608サイズ（1.6ミリx0.8ミリ）では歪感が出て、2012サイズが必須のアイテムと解りました。

フィデリックオリジナルは1608サイズを使っていました。


昨晩に試行錯誤してリファレンスモデルのＵＳＢメモリーが２つ出来ました。





MELFと呼ばれているリード線が無い薄膜のチップ抵抗です。

SMM02040E1009DB300 　温度係数 が±15ppm なので、８５円と少し高価です。（普通は１２円）

ボーカルが良いです。低音がもう少し膨らんで、ハイがもう少し伸びればパーフェクトです。





タンタル薄膜抵抗　PFC-W0805LF-03-10R0-B 　１７９円　高価です。

多く使うとダメだと最近になって気づきました。　タンタル特有のエコー（リバーブ）が、付くので

魅了的に聞こえます。　残響が強調されて聞こえるので、ボーカルの位置がピタリとは行きません。

ローエンドの伸びと量感、ハイの繊細さが魅力的です。　プリのOUTとアンプのゲインの固定に使っ

ています。　

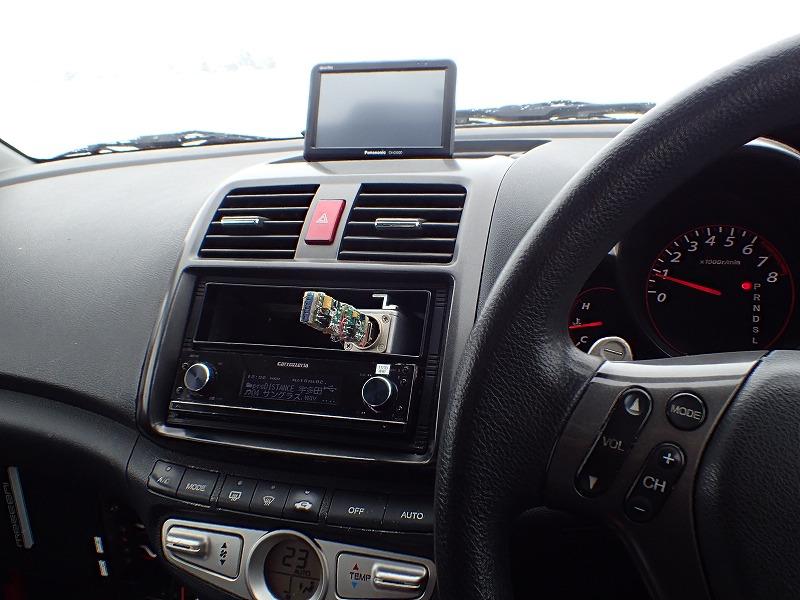

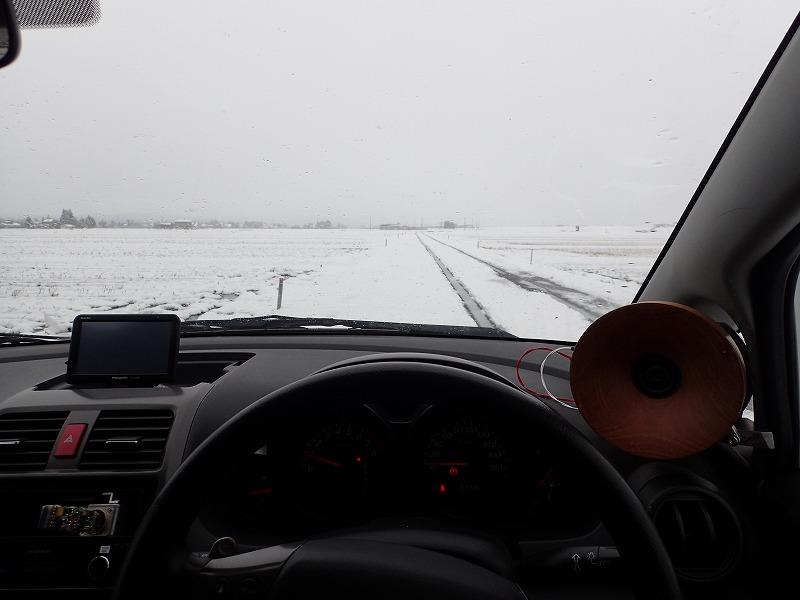

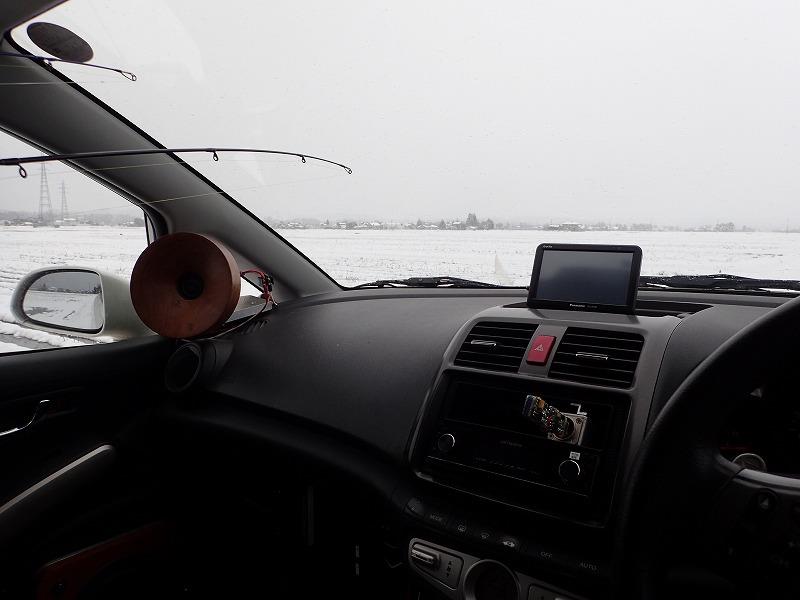

室内でDEH-970とヘッドホンアンプの組合せでは、解らない事が多いので車で聞きました。








走行中の音を聴くために、海へ向かいました。

しばらくの間だけ晴れたので、遊歩道からサゴシ釣り。　小さいサイズが２匹釣れました！

幸運にもアニサキスが居なかった。　ラッキー！　神経締めを実行　　美味しく頂きます。

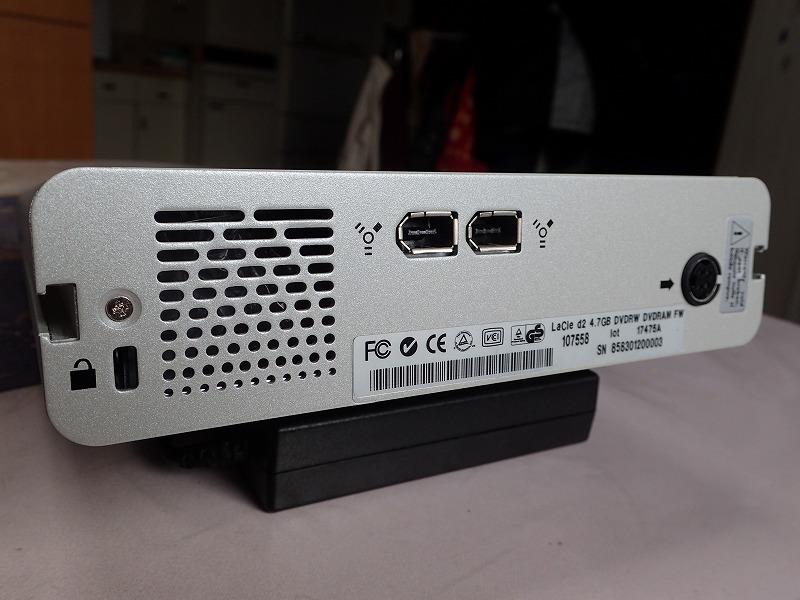

USBではなくFW（ファイヤーワイヤー）のリッピングPC用ドライブケースを落札しました。

フランスのLACIEの製品です。　送料込みで1610円でした。




程度が良い本物の電源アダプタが付いていました。




落札の動機は、ＦＷの端子が横向きなので、最終バージョンの可能性でした。

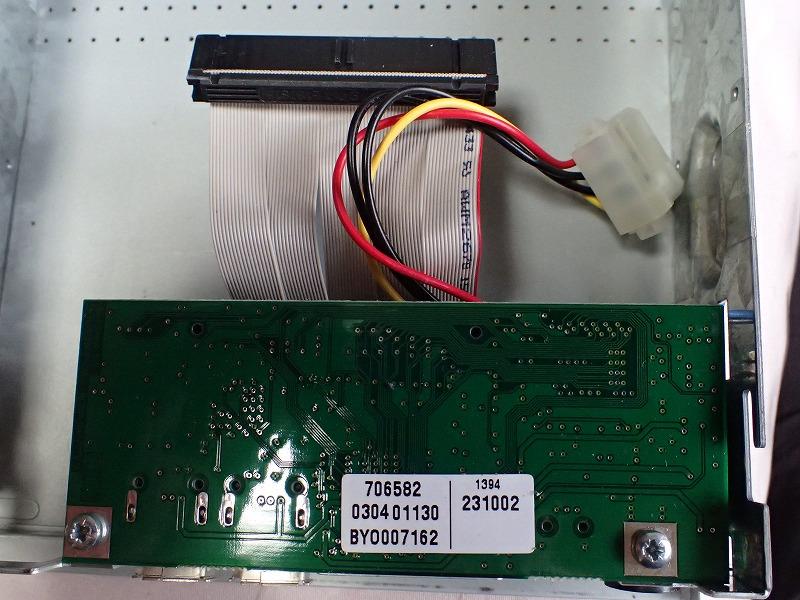

ピカピカの新品同様の基板が見えてきました。




大当たりです！テキサス製のFW用チップでした。　旧モデルはNEC製のチップでした。

対向するＰＣのPCI基板が、テキサス製のFW用チップなので、これで完璧となります。

FWの通信は、CPUを使わずにFW基板間の通信になります。

リッピング中には、ハードディスクのランプは、ほとんど点滅しません。




新旧の比較です。　下の新しいタイプには高級な部品が使われています。

両方とも信頼性が高いオックスフォード製のATA変換チップが使われています。

この基板の水晶振動子をフィデリック製のクロックに交換します。（24.576Mhz）




半田付けの不良が見つかりました。手ハンダする工程を省略した様です。




やりたい事が増えてしまいました。

今日は２匹だけ　５４ｃｍと５６ｃｍ　大きそうな奴は、抜き上げる時にPEラインが切れちゃった。


これは５４ｃｍ　ダイソーのメタルジグ４０ｇが良く釣れます！

小さい寒気で海が荒れて、港内へサゴシが入ってきました。

寒かった昨日から釣れ始めたらしい。


本日の持ち帰りは、５０㎝オーバーの３匹でした。　親戚に、残りの４匹置いてきました。




一匹を刺身にして頂きましたが、何故か美味しくなかった。　今後は、真面目に神経締めしよう！




不幸なことに、人気の高い富山新港の東堤防が、入れなくなったらしい。

今日釣ったポイントが、混雑しそうです。
