愛用の肥料が切れたので、久し振りのお買い物です。

富山市の園芸店「グリーンマーケット」へ行って来ました。
広大な敷地に、「いつ売れるのか？」と心配させるほど多い商品。





買ったのは、硫安と高級な液肥用の肥料です。
硫安は、3kgで500円のと20㎏で1,100円のが有りました。
迷わずに20㎏を買いましたが、多過ぎますね。
前に買ったのが、7年位前だったかも。





ブルーベリー用に、ココピートも購入




高さ3ｍくらいのブルーベリーが有りました。試食できました。







キバタンが、いました。





良く喋ります。握手を求めてきたり、頭の後ろを掻いてほしいとリクエストして来ました。

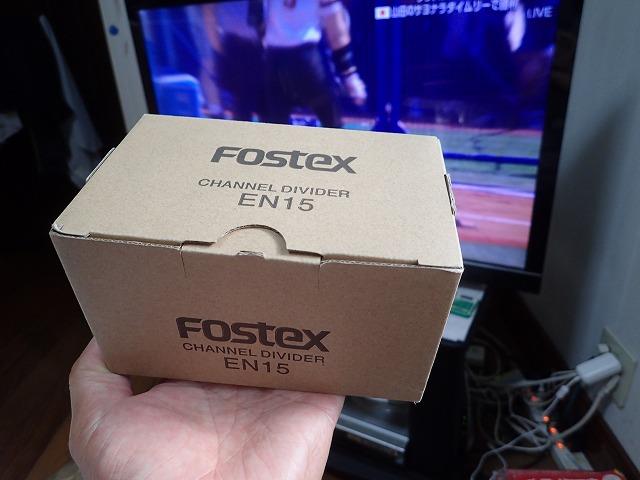

FOSTEX の チャンネルデバイダーが到着しました。


予想外の大きさでした。








説明書を読むと「アンプからツイーターへの接続を逆相接続にします」と
書いてあります。
最後に「正相・逆相どちらが良いかをヒヤリングで決めてください」と後退した説明も加えてあります。

何か？府の落ちないので、位相を測定してみました。

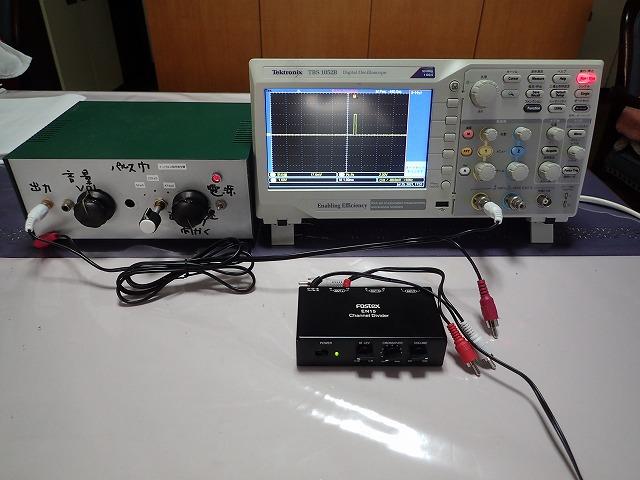

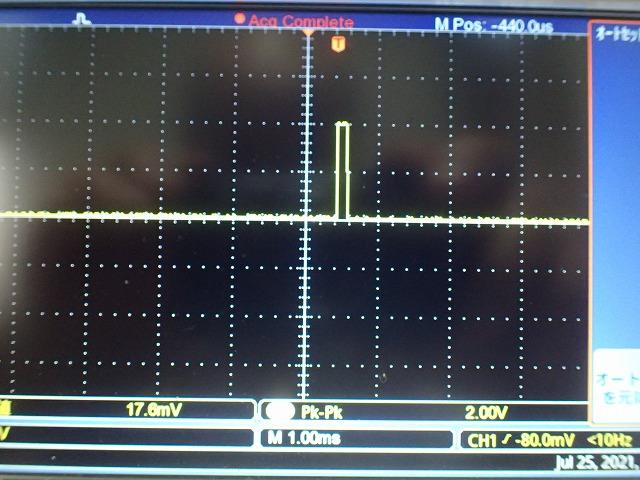

正相のインパルス信号をチャンネルデバイダーの入力端子へ接続。






LOW端子の出力信号　　波形もキレイで、正相で出力されています。

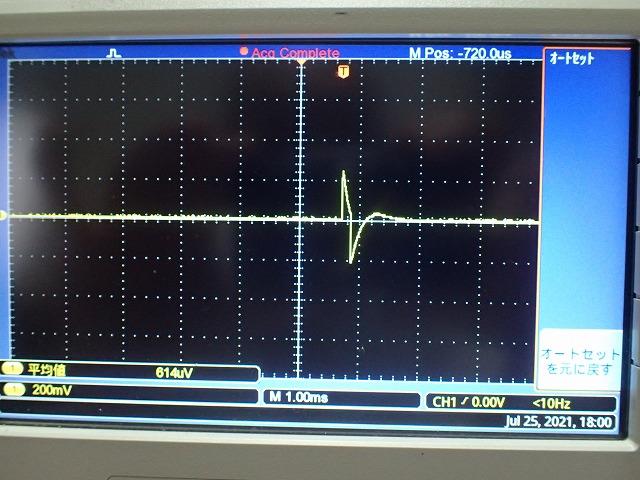

HI端子の出力信号　　波形が酷く変形。正相でも逆相でもない？　
90度ずれている？
下向きで、波形の劣化が無い逆相信号が出てると思っていました。
　




テンションが完全に下がりました。振り出しに戻った感じです。

記念に内部の写真を撮っておきました。
雑誌の付録の時代の写真と比較すると品質が改良されていますね。







連続でクロス周波数を変化させるには、大きなリスクが有った様です。

前回に高音用のスピーカー（シルク？ドームツイーター）を交換しました。

交換後の感想は、「何とかしてホーンツイーターを付けたい！」

超高能率のホーンツイーターを使うとすると、フロントを３WAY化する必要が有ります。

構想は、15㎝のLOW+34㎜のドームツィーター+ホーンツイーター
アンプが2台から3台になり、チャンネルデバイダーが必要となります。

DEH-970のHIの出力を「FOSTEX EN15 チャンネルデバイダー」で
2WAYに分割すると実現できます。


検索していたら「853sound」さんがヒット！
「このEN15はそこそこ使える」と書いてありました。
タイムリーで、良い記事でした。有難うございます。




FOSTEX EN15 チャンネルデバイダー購入決定！　
購入の最大の決め手は、電源が単電源だから。
スイッチング電源を使わずに、リニア電源だけでイケる思われます。
パネルと入出力端子だけでも価値が有りそうです。
手持ちの高品位パーツも使えそうな気配がします。




フロントに設置するので、小さなアンプとドッキングできないかな？

暑い日が続いています。
重い腰を上げて、放置していたツイーターを取り付けました。



取り替える前に、既設のメタルドームツィーターを測定しました。




フロントパネルの入力端子に合うミニプラグが無くて、モノラルタイプを使用。
左CHしか音が出ませんので、右CHの測定を省略。




ミュート（MUTU）を活用しました。




ヘッドレストにマイクを取付て




既設のツイーターを測定　正相でした。




ついでにLOWも測定　こちらも正相で一安心です。




ツイーターを取り替えます。










新しいのを取り付けます。







この状態で測定してみました。




正相を確認できました。　
チャンネルを２つ使うとタイムアライメントを測定できます。
タイムアライメントは、過去に測定済みなので、スピーカーの位置が変わるまで測定が不要と思われます。




右側も取り替えて、ウエーブガイドを付けました。








メタルドームツィーターからの変更なので、とても聴きやすい印象です。

長い間オシロスコープを使っていなかったので、只今練習中です。

試しに、既製品のアンプ付きスピーカーを測定してみます。





測定用のマイクです。
秋月電子のマイク（パナ金田式）とマイクアンプキットを内蔵しています。







インパルス信号発生機です。
オンキョーが、GS-1スピーカー（100万）の開発に使っていた測定機器と
同じ信号が出ます。
古い話です。オンキョーの社員だったYさんが、個人用として使いたいと、大阪の超マニアを通じて、インパルス信号発生機の仕様の話があり、プリント基板2枚を作成して、提供しました。
設計は、当時の私の師匠にお願いしました。




正相のパルスを発生します。




スピーカーから出た音をマイクで拾った信号です。
測定結果は、立ち上がりが上向きなので正相でした。






このアンプ付きスピーカーのウーファーの位相が、
逆相だったのでスピーカーの極性を変更しました。

ウーファーの信号が、ツイーターの信号よりも遅れて到着します。
ウーファーをもっと前に出して、パルスの立ち上がり点を合わせると、
完璧なモニタースピーカーになりますね。
