watts link

ワットリンクと通常リンクの動きの違いです。

『ワットリンクはその支持点の幾何学的軌跡が「ほぼ垂直な上下動」を示す』ようで、「完全な垂直上下動」ではないようです。

ワットリンクの技術解説です。

図(1)は初代RX-7のサスペンションようです。

ワットリンクが採用された初代RX-7(SA22C)のカタログです。
市販されているハチロク用のワットリンクブラケットはこれを流用しているようです。

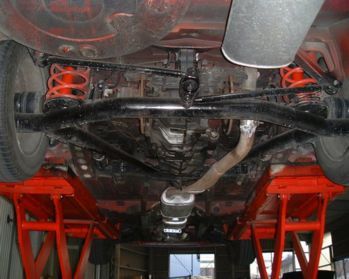

今回装着したワットリンクプラケットです。

このブラケットはSA22C用と比べてスパンが短いので動きが多くなります。
しかし、ボルトが通る部分が上下はピロボールで中心はベアリングになっています(SA22C用は3ヶ所ともゴムブッシュです)のでスムーズに動きます。

ワットリンクプラケットはホーシングのセンタ(トレッドのセンタ)に取付けた方が良いかも知れません? 特にハチロクへの後付の場合はほとんどがセンタにこだわっているようです。
しかし、元々のラテラルロッドのホーシング側の取り付け位置はセンタではありません(左のアッパコントロールアームブラケットのさらに左側)し、上記のSA22Cもデフの右側に付いていますので良しとしました。

市販されているハチロク用のワットリンクキットです。
溶接無しで装着できるように考えられています。

デフカバーにワットリンクブラケットを取付けた例です。

出来る事ならば、肉の薄いデフカバーには取付けたくはなかったと思われますが、上記市販キットに対して軽量化にこだわった結果だと思われます。

ALFA75のワットリンクです。
