2018年11月10日 イイね!

自作ステアリングスイッチ(USBパッド)失敗

自作ステアリングスイッチ(USBパッド)失敗えーここまでやったのにー。。

ベンツやレクサス最近で言う「ヘイ、メルセデス」のMBUX顔負けのシステムになるところだったのに。。

結論から言うと
頑張って(それほどでもない)作っていた3Dデータから、通販でパーツも揃えたのに車のコネクターを見たらピンが合いませんでしたーって結果。。
(スパイラルケーブル ダイハツ 84306-B20401万円くらい?を買えばできる)

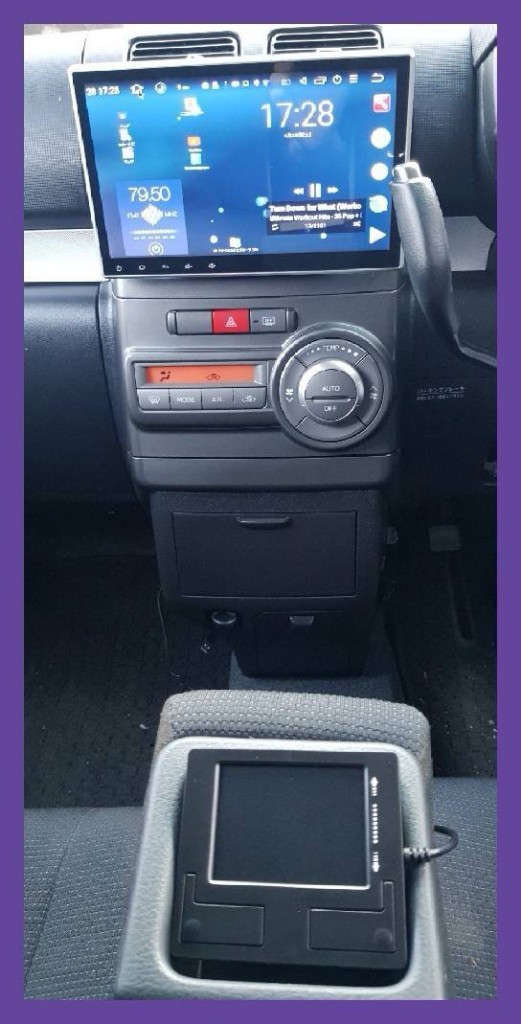

以前書いたUSBのタッチパッド。なんちゃってレクサス風

アームレストにタッチパッドがあっても画面タッチして操作したほうが早いし、利き手でもないから操作しづらい。。
(高級車シリーズでセンターにタッチパッドあっても使いづらいとは思わないのだろうか?市場が大きい左ハンドルに合わせてのことだろうと思うけど)

このUSBマウスを小型化してステアリングに持っていけないかな?

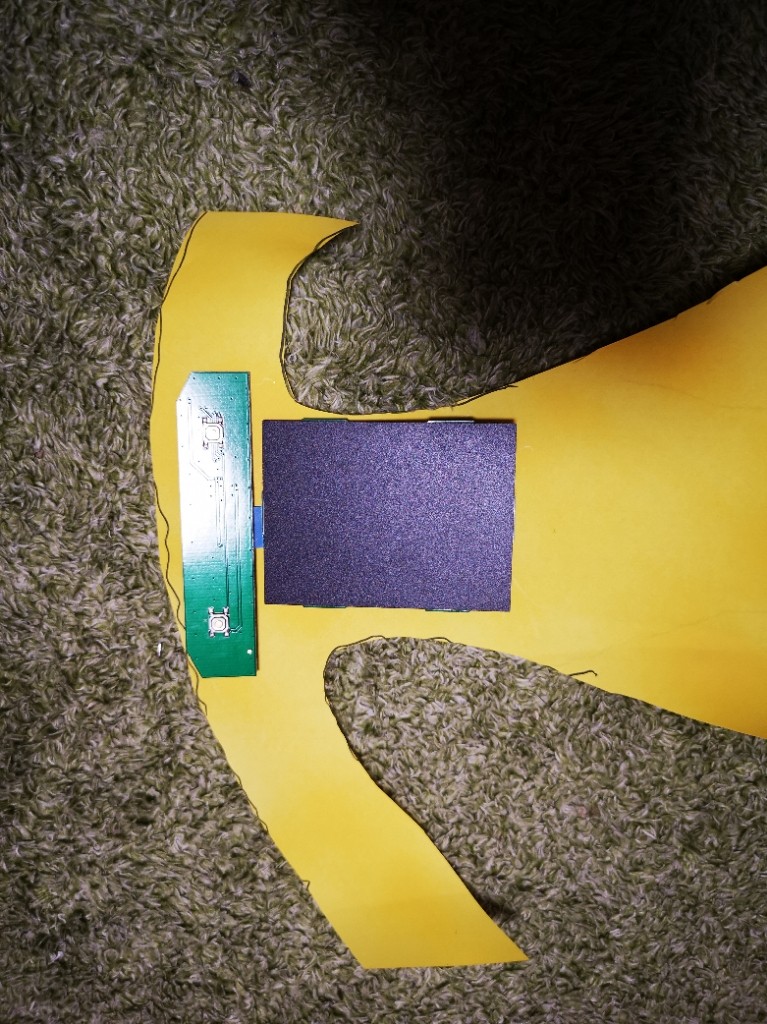

1号目試作(型調整用)








型を詰めていって3Dプリンター3回目

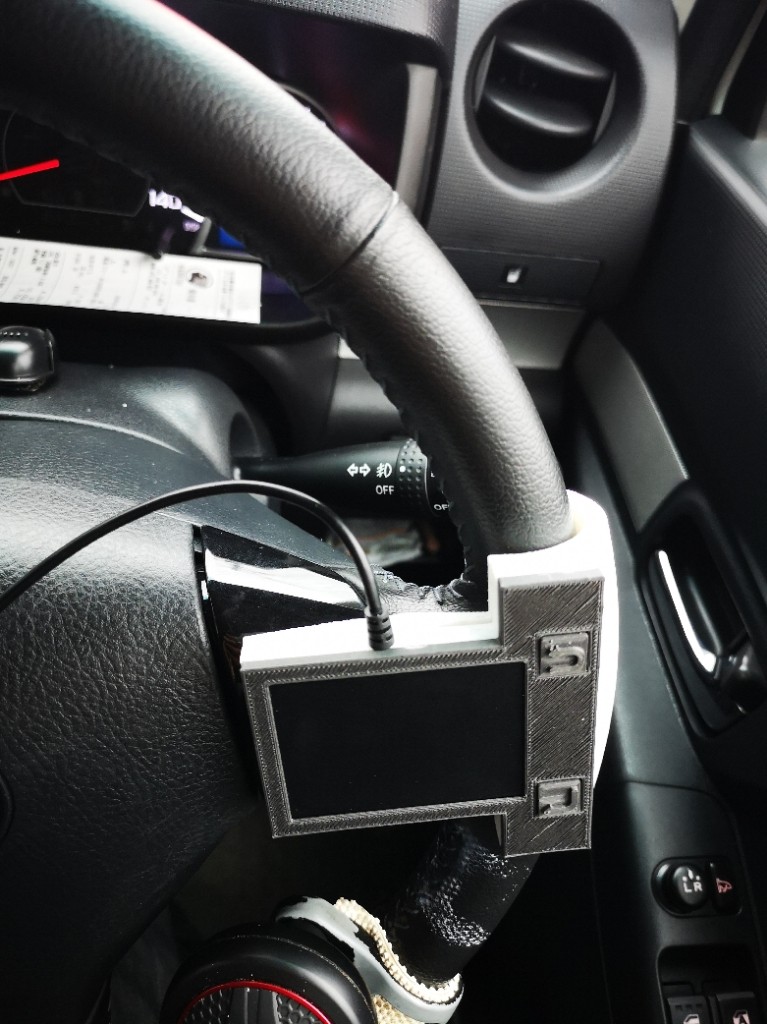

こんなものができました。コンパクト限界基盤収納。

通販で

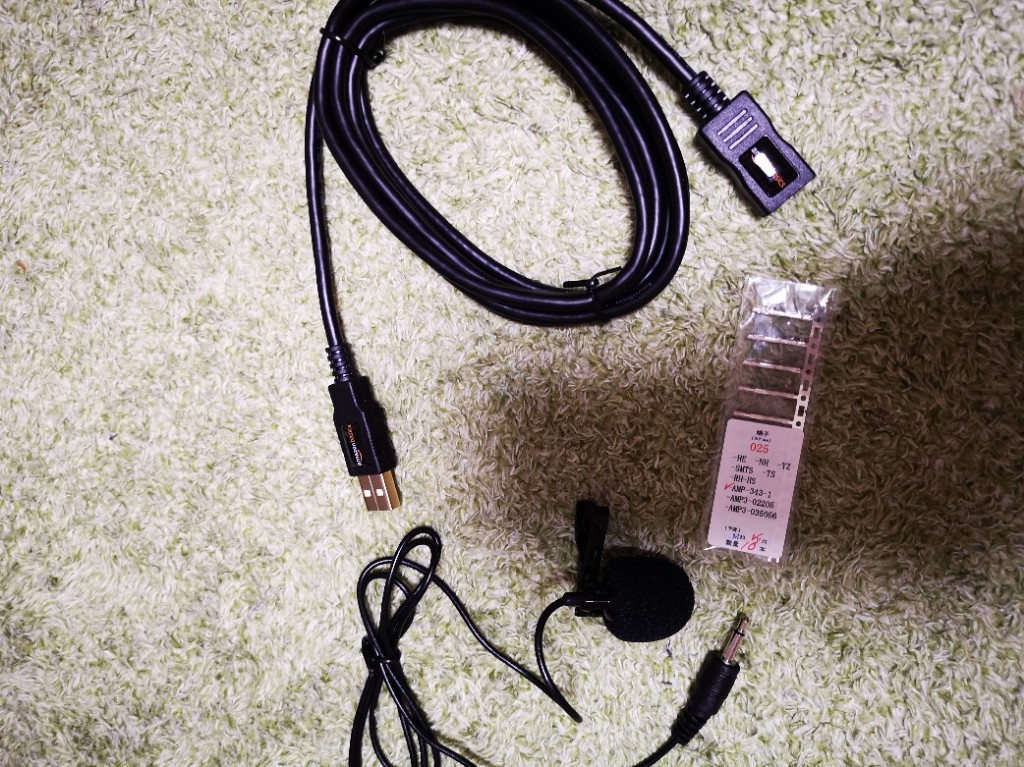

ステアリング(スパイラルケーブル)まで延長USB、無指向マイク、メスピン10個を買った

この計画を始めたきっかけは
ステアリング周り分解中、

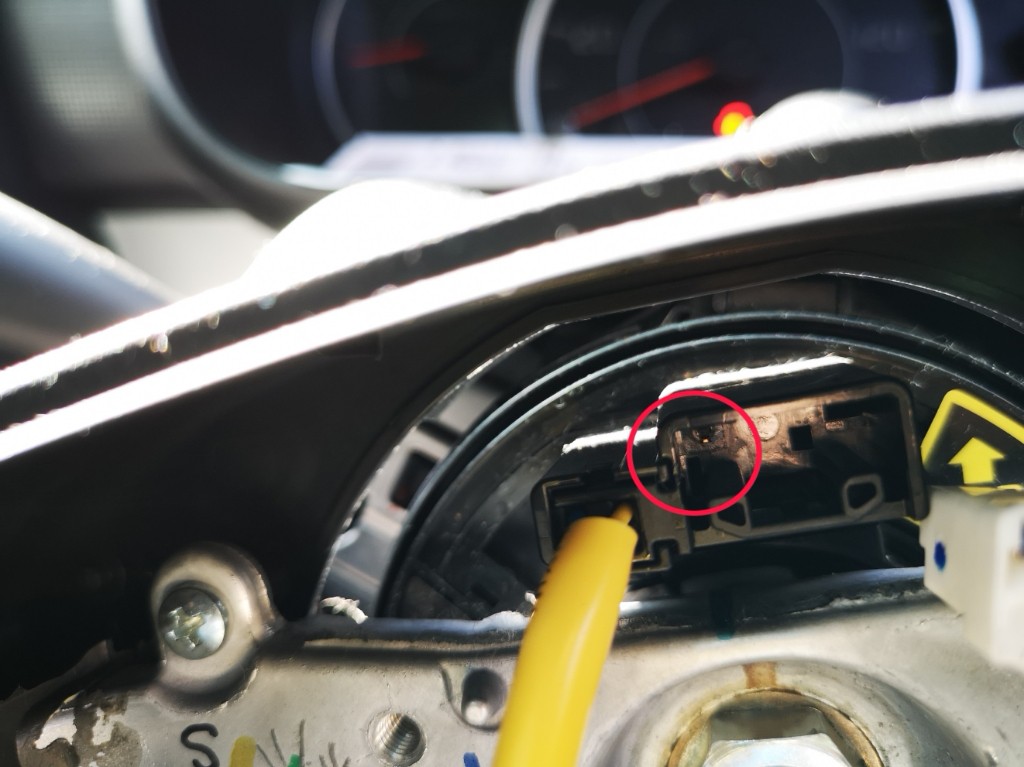

ステアリングスイッチ用のコネクターの空き(5ピン)に気づく





ノーマル車のこのコンテはクラクションがスパイラルケーブルの車体側とハンドル側コネクターの最低限な1番ピンに刺さってるだけ。
これをメスピン増やせばステアリングクルクルしても影響ないケーブルが引けるのでは?→自作スイッチを作ろう→5線も引けるんだからUSBさせたら拡張性高いかも
って流れ

ハンダで
1〜4ピンをUSB
5ピンをモノマイクの+で-はUSB汎用

マイクもステアリングに持ってくることで

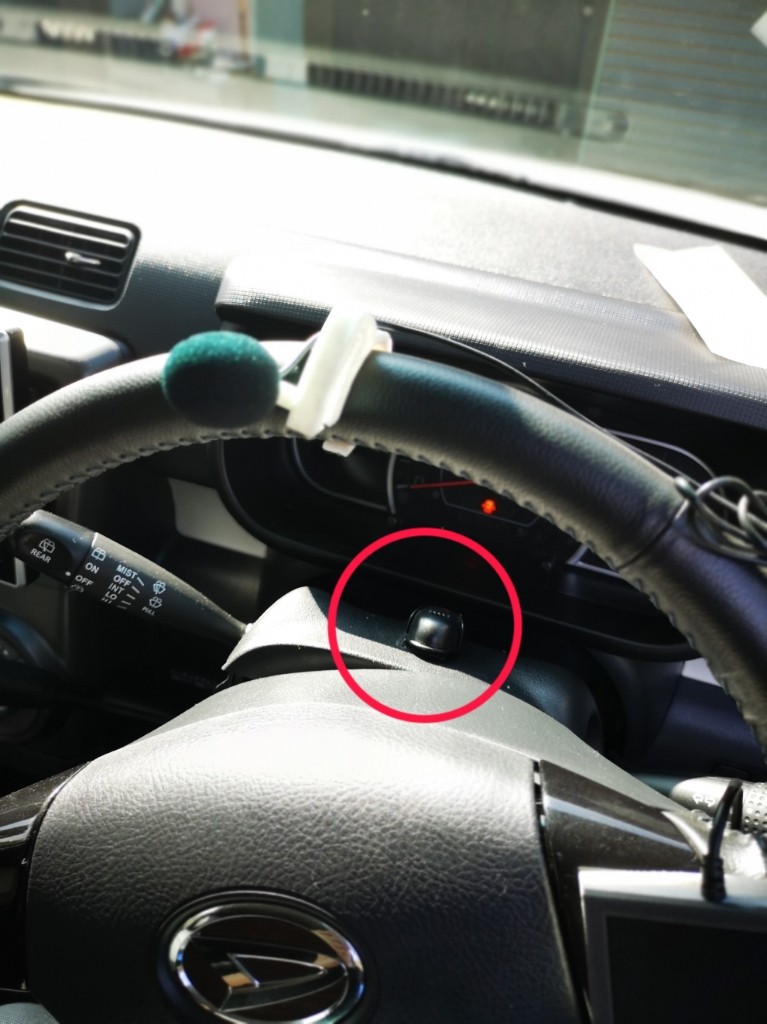

以前感度アップにと取り付けたメーター前マイクより感度アップして
より「ok.google」がこれで小声でも反応するかなと


マイクとUSBどちらも細いケーブルでここから通す予定でした。



完成間近、ここまで来て計画破綻する事件が起きた。

物は揃った。今日が設置日。コネクターを外してメスピンを設置しようとしたら。。


どうやらこのスパイラルケーブル(ノーマルハンドル車)はクラクション1番ピンしか通ってないようだ!
最初に分解してみたとき表面上のパッと見、ピンに空きが5個ありそうしか思ってなかった。
あのときコネクター外して見ていれば。。




ステアリングスイッチ対応スパイラルケーブルは一万近くだしもうこの計画はいいや

ぶっちゃけ完成まじか

握るとき角が痛かった。デザインも3dモデルテクの限界だし。

諦めたその後ステアリングスイッチ導入が諦められないー!

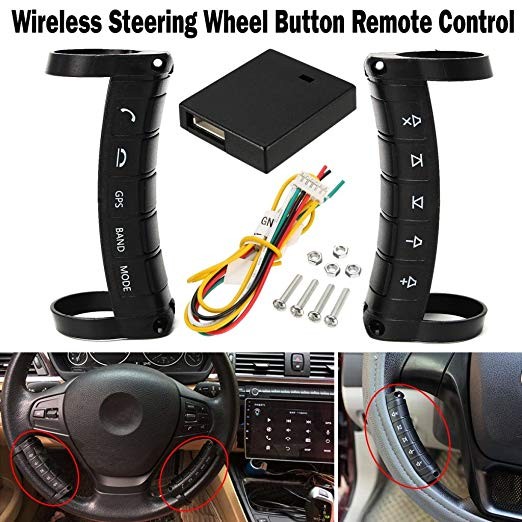

と調べているとアンドロイドナビ、外付けリモコン(ワイヤレスマウスみたいな方式)

3000円のこんなのを見つけた。

すぐにポチってしまった。

Androidのステアリングスイッチ1.2線と12v.GND.アンテナ(多分acc)の5線を繋げばいい感じ?

純正ナビのステアリングと違い
エアコンスイッチはいじれないのとイルミでボタンが光らないけど

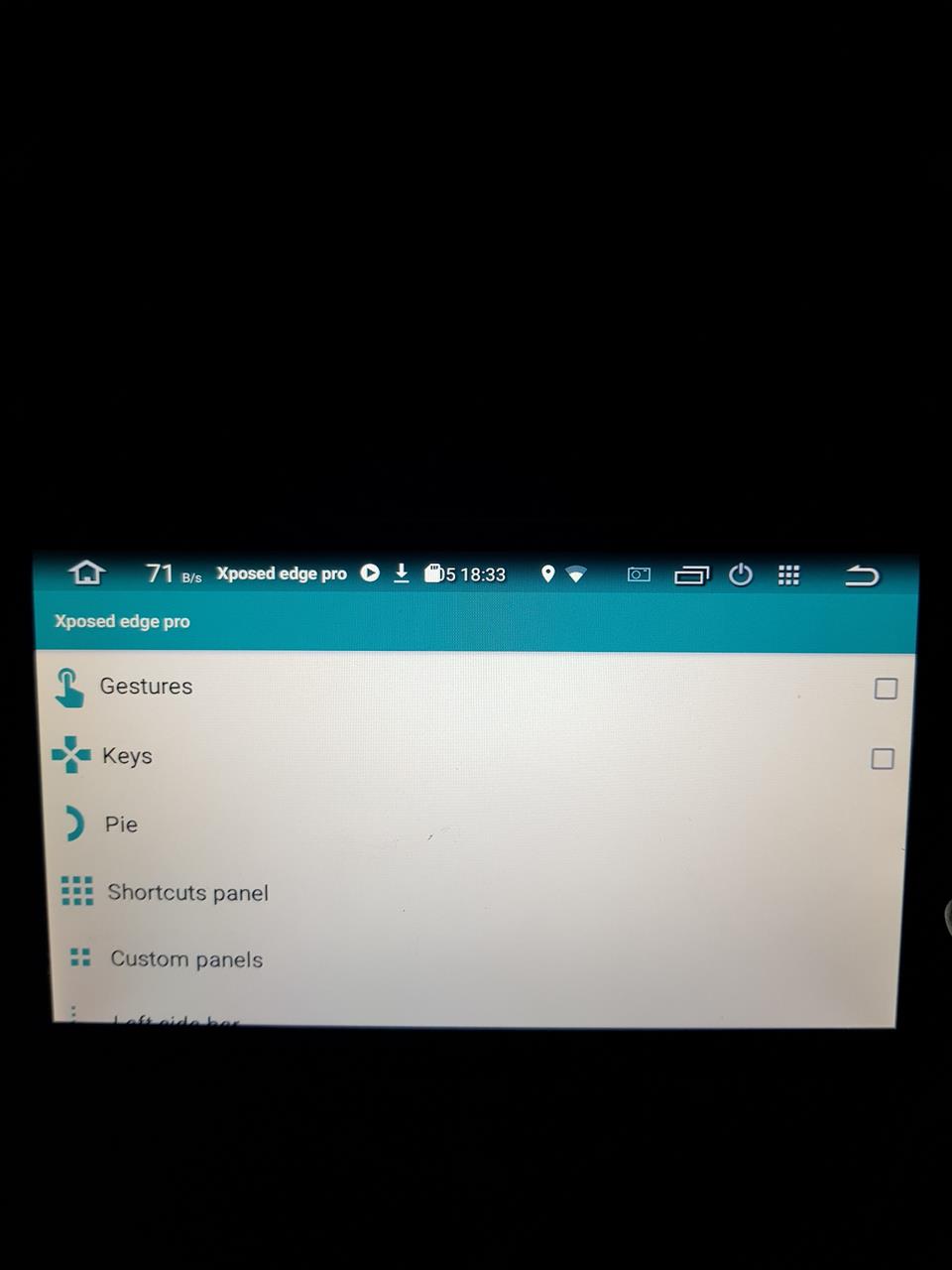

単押し.長押しで何をさせる、このアプリを起動とかカスタムできるそうな。Androidならでわ
Posted at 2018/11/10 13:11:32 | コメント(0) | トラックバック(0)
2018年11月07日 イイね!

iPad pro到着

iPad pro到着8年前からiPadを利用してます。
ベッドでの動画タイム、AmazonViewer、ネットサーフィンに最高です。

最初に買った
1代目iPadはタブレットというものが持ちたかっただけ

retinaがその後すぐにで、変え買い2代目。この頃のスマホにはない断トツ解像度

3代目はair 薄いしかっこいいステレオスピーカーになって低音もいいとかで買った

4代目は2015初代pro.12.9インチと4スピーカーは他のタブレットにない魅力

2015のその後にも出たけどフレームレートが上がるだけとかそのくらいなら買い換えないよね

今回のはベゼルが少なくなって薄くなってかっこいい




tポイント消化に送料込み800円でマグネット式充電アタッチメント買った。


一年前から家の定番。スマホを買ったらフィルム、ケースと同じレベルで買ってるもので
付近に持っていくだけで磁石でくっついて充電開始されるし、充電しながらポートを下にしてスマホしたりベッドで横になりながら使うとケーブルとポートに負担がかかるけどこれで解決


はじめてのiPadフラッシュライト
今回のipad proの証

冷蔵庫にペタ

スピーカーも良くなったらしい

airの頃から低音もよく音量上げるとタブレットが震えだすのが面白かった

2015proはタブレットというより三千円五千円クラスのpcスピーカーって感じ(音量音質)

今回のは、昔bose m2初版を持ってたことがあるけどboseを思い出したくらい。よくボーズはこの大きさのスピーカらとは思えない音って言われるけどまさにそれ。
同じ曲を同じ音量でpro同士比べたら、
2015は音はいいんだけどどこか遠いところで音楽が流れているなー集中するとスピーカー箇所から頑張って出ている感じの音

今回のは聞こえてくる音量アップ、画面全体から聞こえてくる感じ(直接耳に)。もちろんタブレットが震える

風呂ぶたの上とか音が反響するような場所において聞くとパーティーできるかも

USB タイプcになったからテレビ出力が格安でできるようになった。
以前のアップル専用HDMIのは6000円くらいしたっけ。。
wii uとかタイプcもの機器ならテレビ出力は今の定番。Galaxy s8でモニターに繋げばパソコン風になるGalaxy dexのときに買ったwii u用の2.5千円くらいの出力モノがあった。
4kモニターに出力したけどビデオと写真のみが4k出力再生対応ってだけかな?



Posted at 2018/11/07 19:14:46 | コメント(0) | トラックバック(0)
2018年11月01日 イイね!

Androidデッキは次元が違う

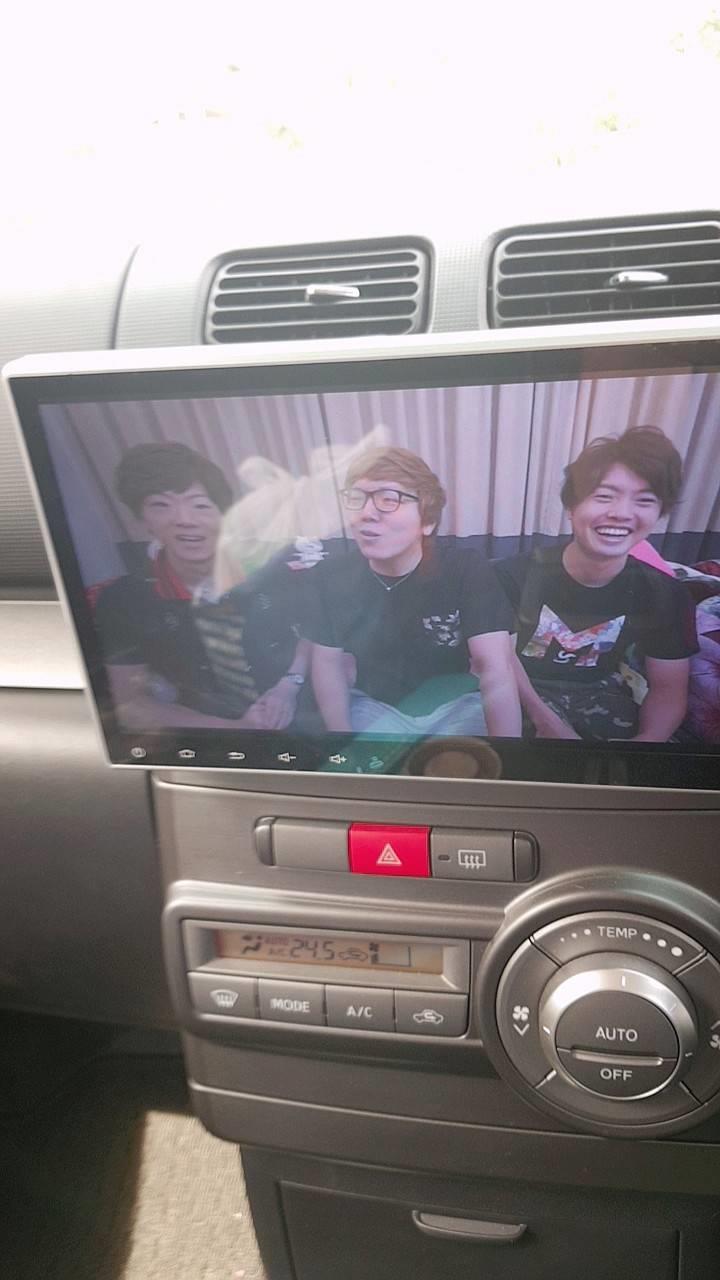

Androidデッキは次元が違うAndroidオーディオユニットに3年前からトリコになっているわけですが
こんなものを発見しました。アップデートボードです。


デッキ本体はDVDドライブ、アンプやモニタードライバー、ラジオのための回路みたいなもので、2DINの本体内まで開けてピンコネクタ式に刺さってるAndroid部分を差し替えちゃうというもの。

一昔前のWi-Fi非搭載のパソコンにインテルワイヤレスモジュールをつける感覚。

普通デッキやナビシステムは古くなったり物足りなくなったら買い替えが基本の中、これは新発想。

今使っているデッキ自体は400ドル500ドル付近で、買い換えるとなるとまたそのくらいのお金。。
120ドルくらいでボードを買って差し替えれば安く済む

px○系デッキが対応。
今使っているAndroidスペックは
4コア1.6GHZ RAM2GB ROM32GB
から載せ替えで
8コア1.5GHZ RAM4GB ROM32GBに

外国式のコネクターからギボシ改造またしなくてすむし安上がりでいいかも
でもRAM2GBの今でも不満がないしいいかな
今後も普通のデッキには戻れないかなー。Android便利。中華安い。USB便利。
Posted at 2018/11/01 01:01:27 | コメント(0) | トラックバック(0)
2018年10月20日 イイね!

AUTO-VOX X2 前後カメラの動画を見てみる

AUTO-VOX X2  前後カメラの動画を見てみる256GBは挿して録画できてたから対応なのかな?
SDを挿すと任意で入るソフトをパソコンに入れてみた。取り付けから2ヶ月後やっと動画を見てみて
gセンサー、マップ、速度が表示されてていいかも
速度はGPS計算だから遅延があるけど

ファイル名の頭Aが前Bが後

気になるところは夜の画質かな

上:前方カメラ
下:後方カメラ


パソコン画面フルで見ると、あれば安心だよね、、って画質。。
録画された動画は副産物でルームミラーに写ってる映像はキレイでバックミラー表示目的だからいいや。


ファイル間ギャップはほぼないようです

256GB(234GB)でまだ89GBしか使ってないけど
3分動画設定
前ファイル264MB
後ファイル132MB
606ファイルで、あと2.5倍は録画できそう

ざっと計算で
303個の3分動画x2.5で37時間ぐらいの録画は残ってそう
Posted at 2018/10/20 10:07:24 | コメント(0) | トラックバック(0)
2018年10月19日 イイね!

もう5作目になるダイソーガーデンライト3Dプリンター改造

もう5作目になるダイソーガーデンライト3Dプリンター改造ネットにあったモデルに切子で改造。
フィラメントがなくなりかけてくると早くなくしたくて何でもいいからプリントしたいってなる。
そんなときはガーデンライト。

灯籠も




そのた一般向けに見せてもいいもの
パディントン、スタバコースター、骸骨(ハロウィン)
大理石白になるフィラメントなかなか良かったかも

骸骨はフィラメント切れで途中から変えました。
Posted at 2018/10/19 22:53:39 | コメント(1) | トラックバック(0)
