年始に今年の目標、(B)ボール(J)ジョイント(D)ドールを自作する。
って言ってたら何もしないでいつの間にか年末だった
作ってみますかね
出力は光造形の造形限界サイズ(腰と考えて))で作っていくと、多分30−40cmドールサイズでいいって思ってたけど
40cmx40cmx45cmがプリントできるMAX機を最近買った→胸もあったり分厚い部分だろうパーツも一体成型できるだろうし、なら等身大作ろうか!
夏始めくらいに買ったフル組立系、仕様は自分アレンジ3dプリンター「ボロン」。綺麗で高速プリント。でも12cm角くらいのプリントしかできない。。
でかいプリントできるのが欲しくなる!って反動ですね。一体成型で40x40x45がプリントできます。

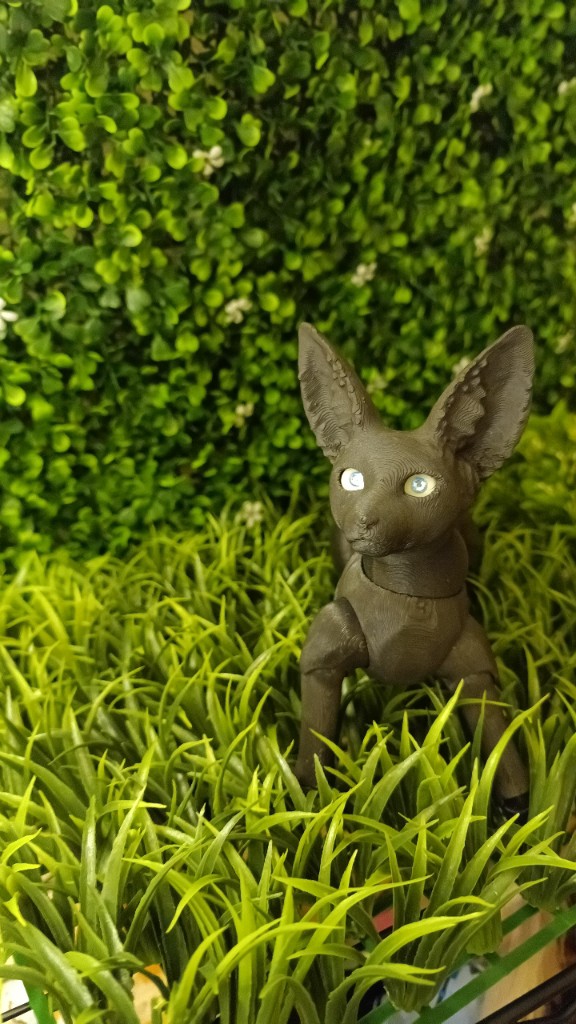

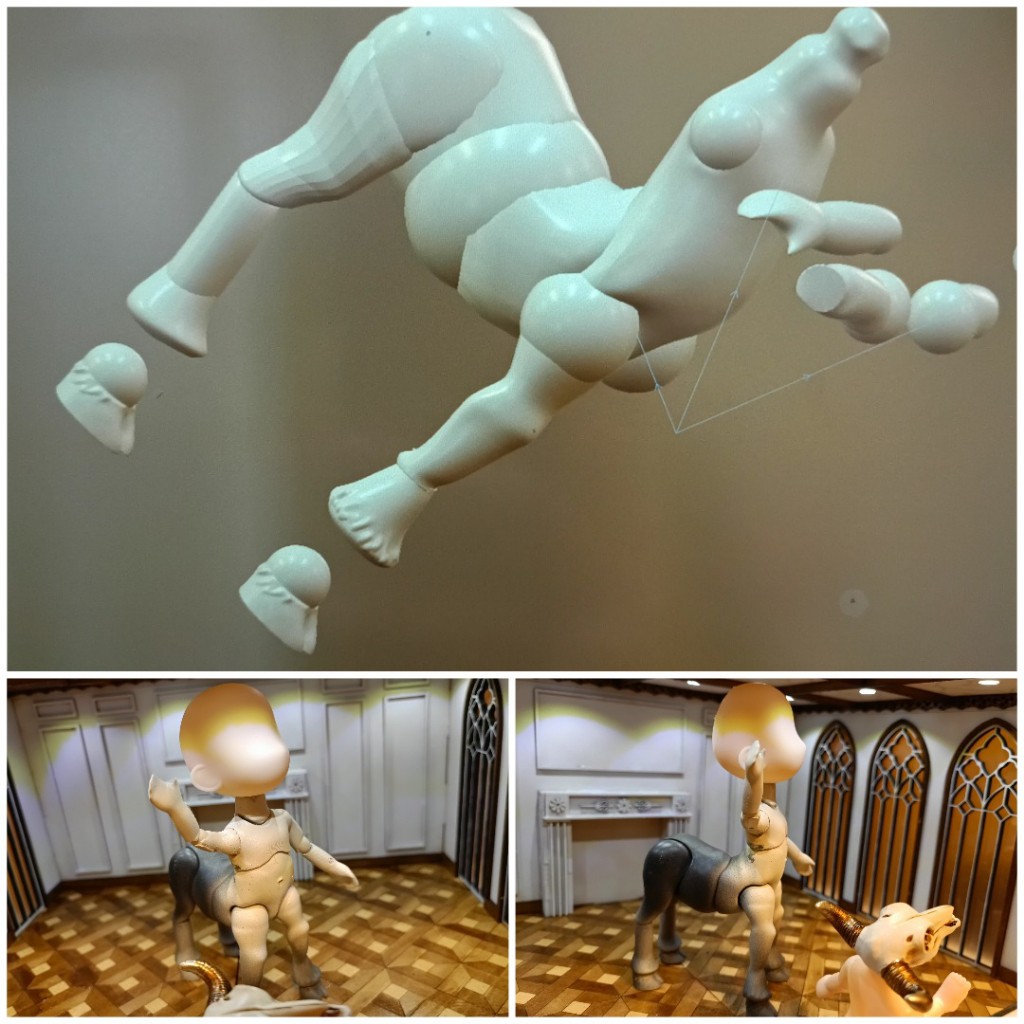

いきなりプリントドールを作ろうと思ったのは、見本なし、だろうモデリングした人馬BJDを出力してみたら思ったよりはドールしてたけど
でも可動範囲が狭く。。本格的な作家の作り方はどうなっているか?
thingiverse(無料の配布サイト)のBJDで出てくる体がリアルなBJDの男の子ボディをダウンロードしてスケルトンバックレイヤーにして真似ていって、アマゾンのピュアニーモ商品画像を背景に部位比率を出していきました。
ジョイントだったり肘膝の仕組みを学ばせてもらって体格や動の長さ脚の長さなどをピュアニーモ引き伸ばしって感じで作った。
実はモデル自体は7月から始めていた
3Dモデリングには関係なさそうなイラストを描く知識もモデリングにもそのまま使えることだらけだった(胸は脇の下から繋がってるんだよとかヒスイみたいなとか)
イラストと違うところは人の体はxミラーだからメトリックで作れるってことが楽だと思いました。色も塗らないし絵を描くより楽かも?
データの大体全体ができて、それを160cm等身にスケールアップすると参考にしたピュアニーモ比率で足は19cmになりました。
19って言ったら小学高学年?作る等身大はヒトの服靴を履かせるのだから身長160なら足は24CM付近はありそう
24cm足に引き伸ばしてプリントしてみた。
等身大を作るのに3Dプリンター標準の0.4mmノズルだと小さめのパーツでも10時間、大きい部分のプリントで24時間をかるく越してしまう。おそらく腰部分なんかは2日とか推計出そう。
大口径ノズルが売っていてそれらに交換したら単純計算1/2、1/4の時間で作れるようになる。

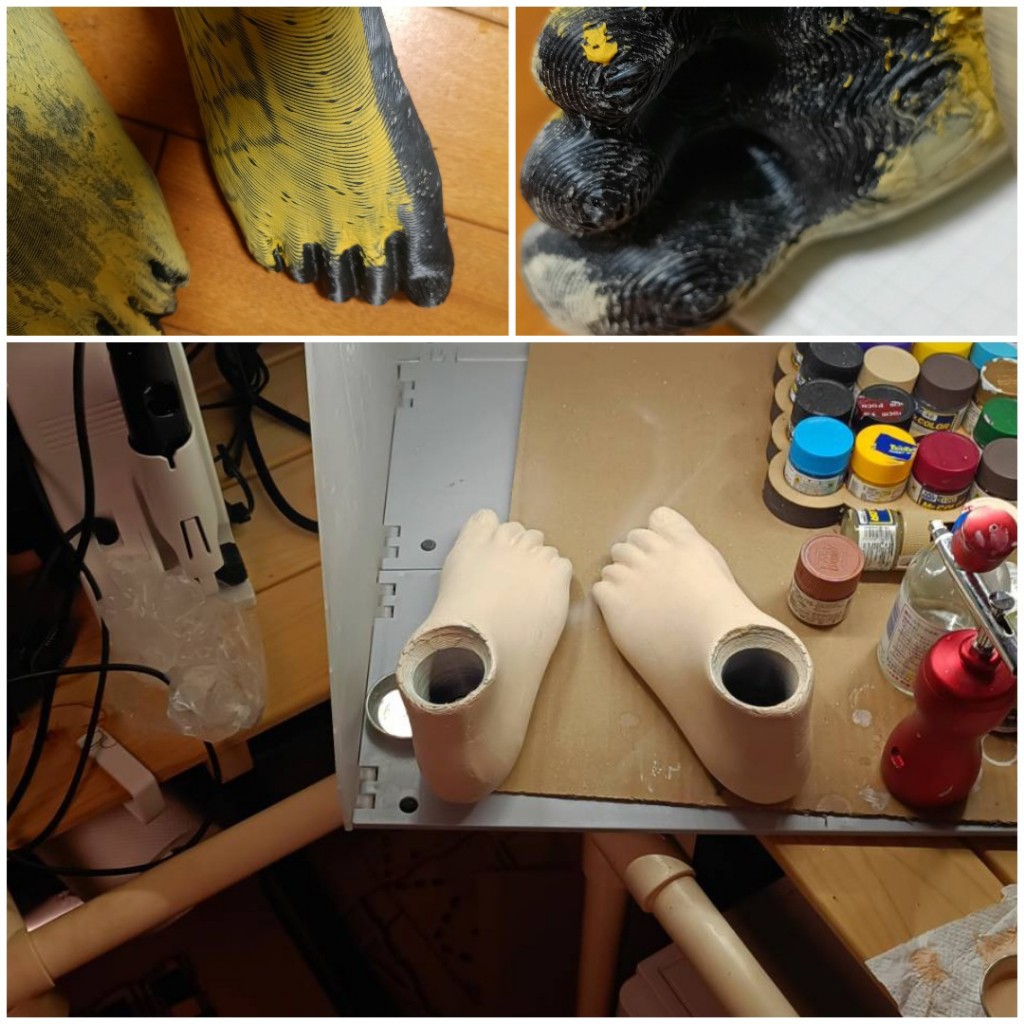

今後どっちで作っていくか試しに左足0.8mmノズル、右足1.2mmノズルに交換してプリントさせた。
大きいノズルほど短時間で作れるけど積層は荒いしサポート面タレが激しくなる→パテ処理することになる。
パテのコストとプリント時間を考えると0.8mmノズルで作っていくのがコスパ良さそう。あと、オーバーハングスタートはそもそもさせないでさせないで分割して底面はフラット、後で接着で作る方が綺麗
荒い積層はモリモリパテでスムージングします。
削り終えて表面を仕上げたらガイアカラーのドールのフレッシュ色を塗りました
って作っていく予定でしたがモリモリパテ高すぎ、テストまでに作った両足だけでモリモリパテ40(40g)700円を使うって。。全身いくらかかるんだよ。。
しかも初めてパテというものを使ったけど削りカスは結構の毒らしい(粉塵は何でもそうだけど)
削りは外作業必須だし大変
ユーチューブを見てたらプリント積層痕スムージング方法にレジン+ベビーパウダーってやってる人がいた(しかもタイムリーな動画)
レジンでやるのは結構有名だけどパウダーを加えてパテっぽさと粉みたいに削れる度合いを増すのかな?
ベビーパウダーは少し高いしなにか身近なもので代用は?
ベビーパウダーの成分を見るとタルク(石)、安全なタルクフリーベビーパウダーというものがあって成分はコーンスターチが使われてるらしい
大抵のパテは6分以内に塗ってくださいって扱いづらい、夏場は早くて1時間後にはヤスリ作業ができる、硬化剤調合ミスると半日でも固まらない
のに対し
レジンは液体だから対象物にまとわりつくしハケで塗れるから楽、UV当てるまで固まらない・uvLED30秒当てればもう削れる。レジンの方が液体だから表面は最小限に稼げて結果安い、削り具合はモリパテより硬めだけど150番あたりで削るといいかも
手ちぎの手のひら大紙やすりで10分削るだけで雪のように削れていくし積もるまでにゴリゴリと(写真)
車の塗装のための表面仕上げじゃないし番手を上げてとかやらないでこのまま120番でスムース1回でパーツの完成とした

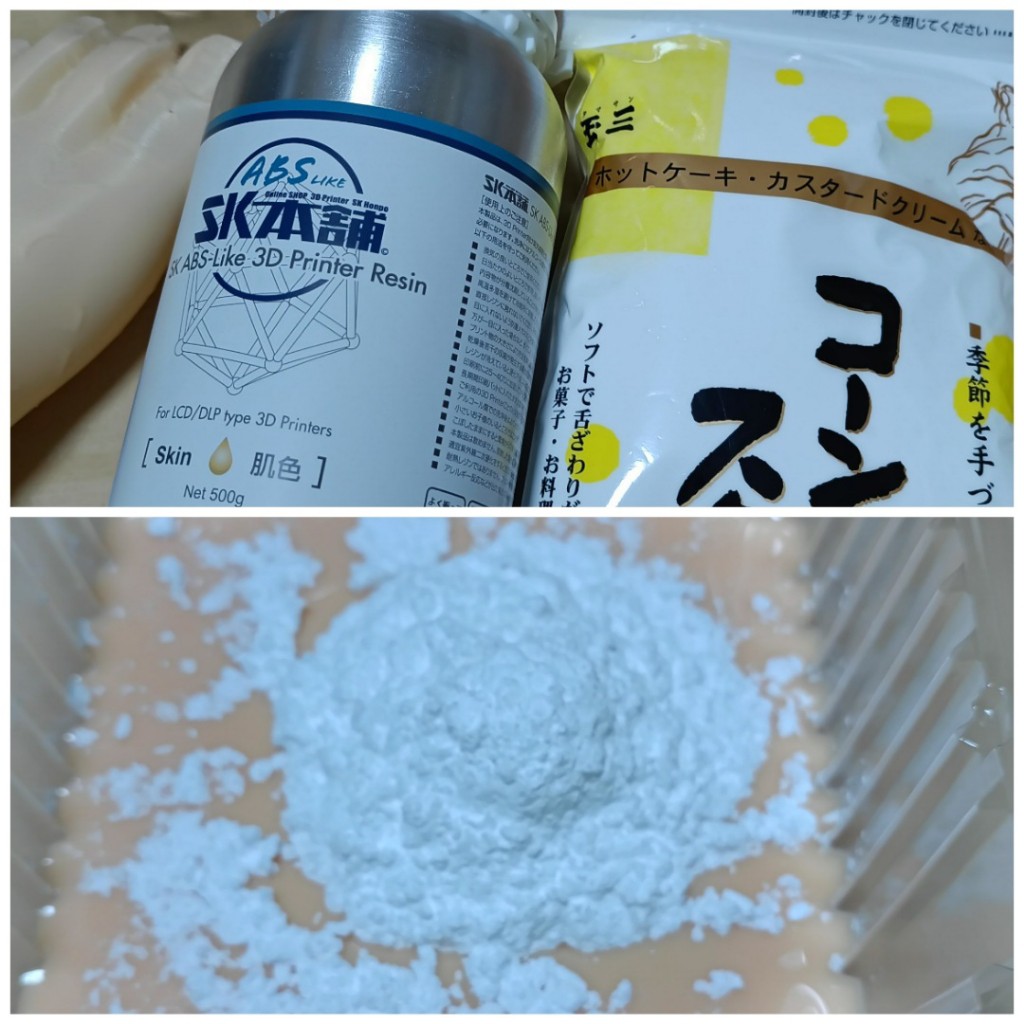

一番いいと思ったのは肌色レジン(オレンジより)をコンスターチで色を薄めるといい肌色になり そのままのパテ色で体パーツとして使えた。
削ってつや消しスプレーしてペディキュアもしたらこんなリアルな足になった
1/4ドールだとそう半月再現するの大変なんですよね
ちょうどこの頃アマゾンの10月14.15日セールの日でファッション中心のセール回らしく
着せるものを感謝祭セール品を探し回ってまとめて買い揃えました。
服などは後ほどのおたのしみに
到着した靴と合わせてみると
24cmの靴に24cmのドール足だと関節曲がらないし柔らかくない足は靴に入っていかなかった。だからドールの場合身長の割に足が小さい設計なのか

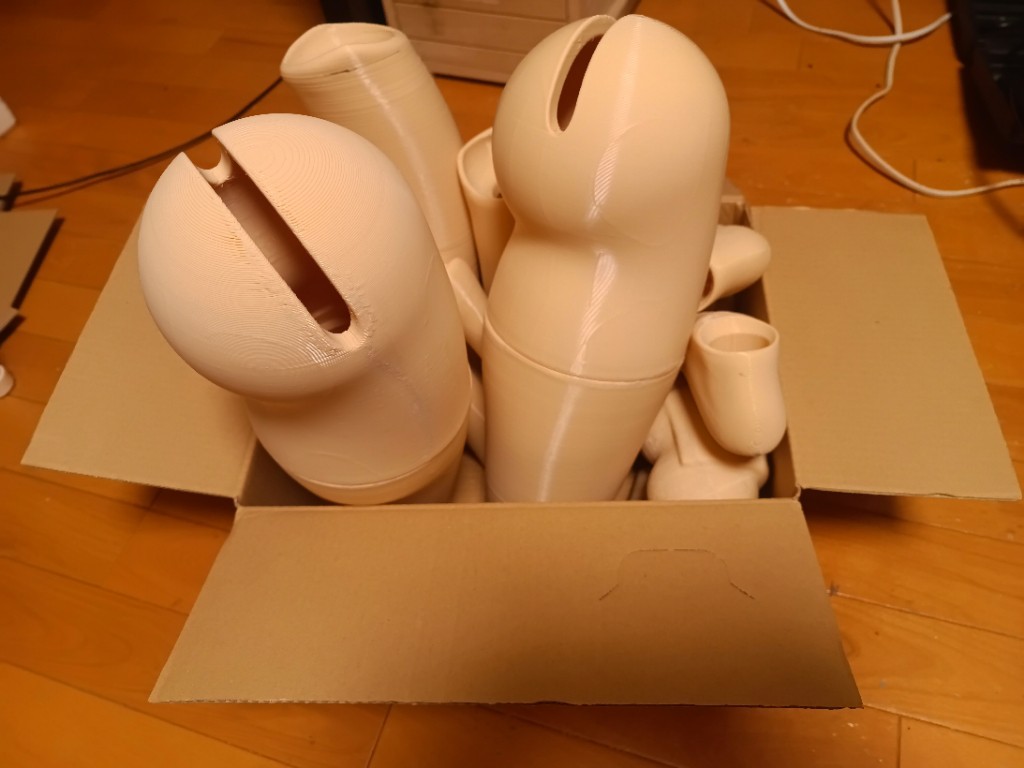

0.8mmノズルは造形が早くあっという間に手足が1週間でできました。
ここまでで使ったスプールは6個でした。普通のプリンターで作ると考えると(0.4mmノズル)この質量のものをプリントさせるに24時間体制でも2週間はかかってそう。
(3dプリンターを初めたての頃、物珍しそうにネットデータを拾っては意味ないものをプリントしまくってたころもかなりの消費勢いだったけどそれでも月に1スプールだった一週間で6個って。。)
トップ絵のモモだけ800gちょいはあり1kg売り3000円のスプールをすぐ使ってしまいます。
今回の作成ごとで1、2回プリント物で1巻消費って慣れたものになった

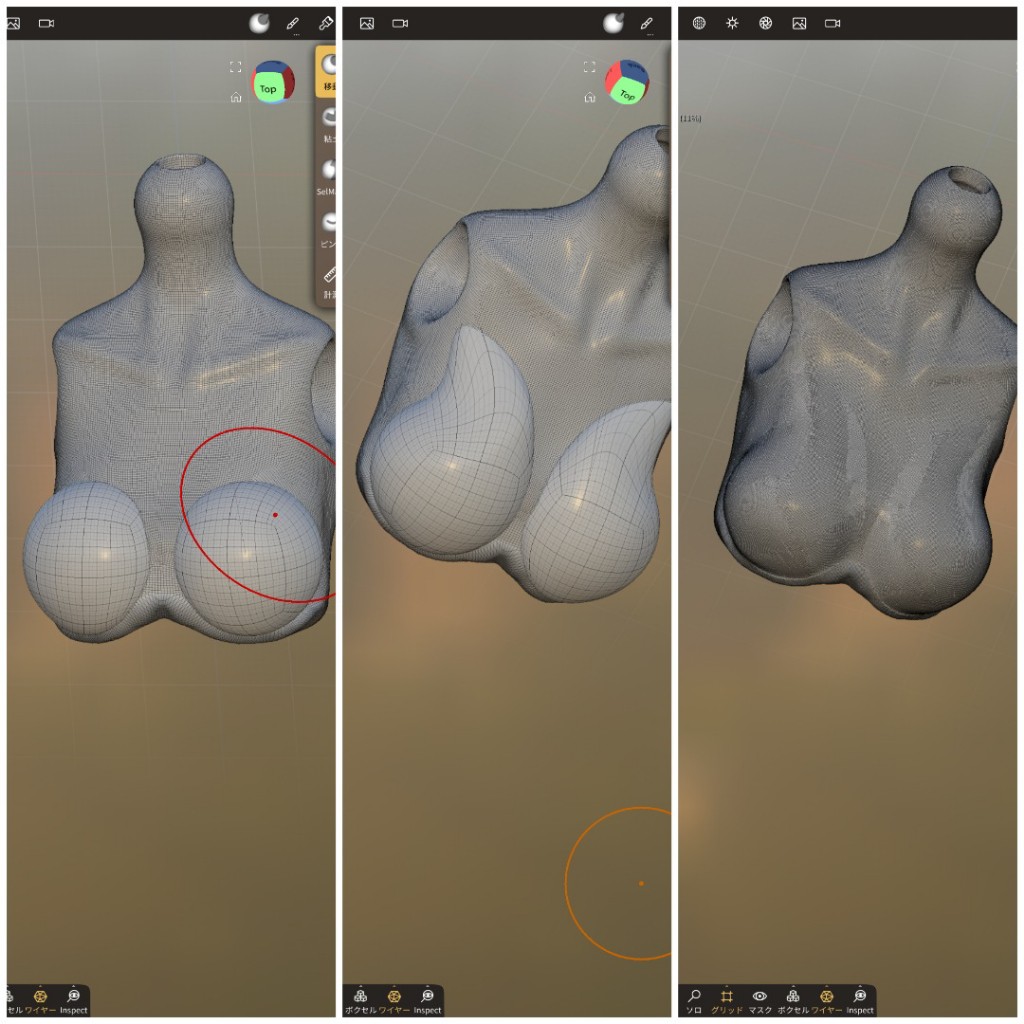

手足のプリント終了まで来るとモデリングをこだわりたいボディだったり、フル関節ハンド、骨骨しい指のデータを作ってる最中のところまで追いついてしまいました。。
ドールの顔はアニメ丸顔好きだけど等身大ということでリアル寄りにエルフにしました。
創作ドールでエルフが多い気がする
思うにリアルな人形じゃないならリアルに耳を作らなくていい→エルフ、架空の耳なら耳の形は適当でいいって逃げかもしれない

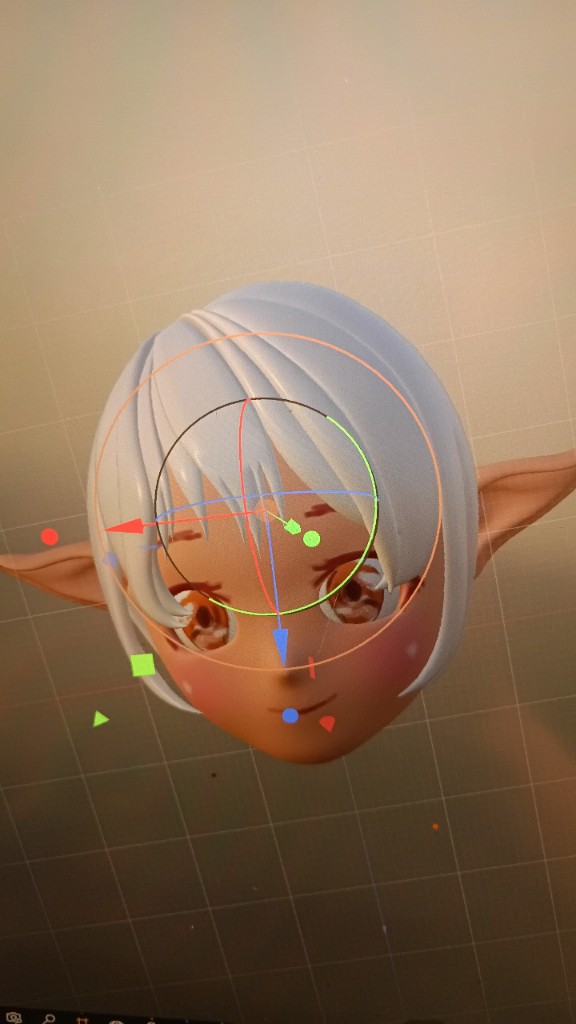

画面上で下書きメイクしたけど、画面越しだと凹凸わからない部分あるし筆書きの予行にもならないと
光造形のできるサイズまでで作って
実際にメイクしてみました。このサイズで一体作るなら40cmドールくらい
夏も終わり筆書きがしやすくパッと一色一発書きで仕上げました。というか失敗ラインををシンナー付けて消すものなら塗ったガイアフレッシュ肌も消えちゃって光造形レジンの灰色地が出てしまい一発描き必須だった。
ちょっとアイホールが横丸すぎもうちょい細めが好みだけどいいお顔
いつかアリエクで買ったサイズが合わなくて眠ってたウィッグがこのテストサイズエルフにちょうどよかった。
エルフって言ったらグレー髪だよね。
でも等身大用に買ったのは大感謝祭セール品でピンクのウイッグ。
服もピンクでネイルも目も一色統一ドールって一回仕上げてみたかった

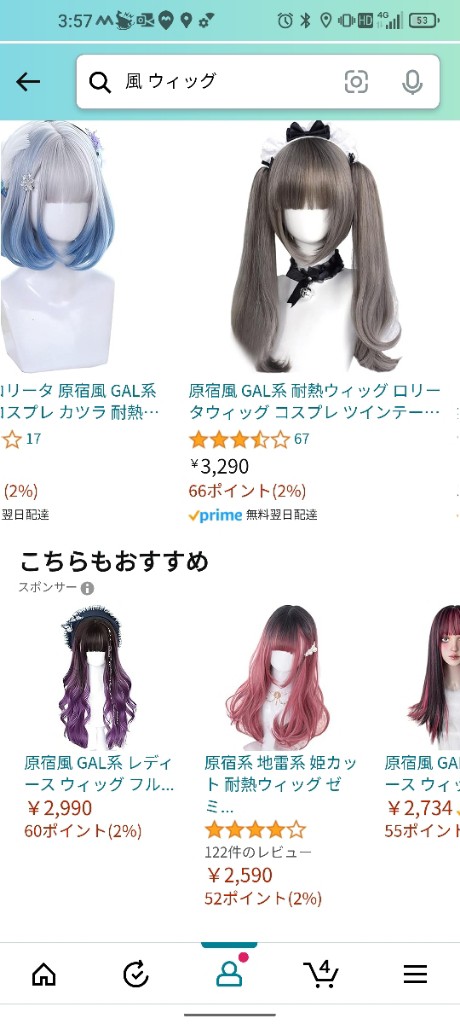

アマゾンでウィッグを探すと原宿風ってウィッグが良さそうだった。
このままドールサイズで値段もコレだったらバク売れだろうなと思う
しにしても人用はウィッグにしろコスプレ?服にしろ安いなー。ドール品は需要と流通が人用商品と違うから高値になるのは仕方ない
足仮組み。
40cmドールみたいに裁縫コーナーとかのゴムはテンションやら伸びるだろうし、
ロープ+自転車のスタンドについてるような引きバネを仕込む予定
完成編
