写真が無くて申し訳ありませんが

現状での経過報告

ゲートウェイ交換での状況です

動作確認時のオーディオはＲＣＤ510.クリマトロニックはⅥ型です。

闇電流なさそうです。キーを抜いた状態で電源を入れるとＲＣＤ510の電源が入り
約40分で勝手にオーディオの電源落ちました。

ＲＣＤ510とⅥ型のクリマトロニック（エアコンパネル）
ダイヤルやボタンの操作をすると画面上にちゃんと表示がでます

ここまでで成功2項目(2勝）

問題点

バックランプとバックフォグにエラーが出る。(1敗目）
VCDS弄るとどうもゲートウェイの認識で右と左の
ケーブルアサインが逆に思える。
どっかに右ハンドルとか左ハンドルの切り替え有るのかな。
ステアリングや窓の設定には有ったんですが
見た限りリアのランプに関しては無かったような・・・

クリマトロニックが通信しない。(2敗目）
色々弄っている間にまともにクーラーが動かない状態です。
終いには元のクリマトロニック入れると左ハンドル状態にorz

関連して他の部分でもフォルトが出る（3敗目汗）

ゲートウェイ・クリマトロニックは元の状態に戻していますが
それでも01のエンジンの項目辺りのフォルトが消えず・・・

やっぱり一筋縄ではいきませんね。

何方か、GT-TSIのＶＣＤＳの設定情報提供して頂けませんかね。
一寸比較してみたいんです。　　って無理ですよねぇ

さて前回書いた様に
想定以上に早く共和国から届いてしまった
CAN BUS gateway。
ペイパルの規定で使用している方なら知っている機能で
不具合や未達の場合４５日以内保障と言うのがありまして
考えていた８月中旬以降の作業だと、商品に
不備がある場合、ショップと交渉中に
４５日を迎える可能性があって
怖かったのですが、本日決行しました。

で結果・・・



すんなりインストール。(゜Д゜)


ステアリング交換の時に比べあまりにもあっけなく
終了した模様。


なぜ模様かと言いますとネットの情報では
climatronic のレトロフィットの際、Ｔ２０コネクタのケーブルを
２本ほど入れ替える必要が有ると言うのがあるんです。

ただ、みんカラのシロッコ・ゴルフユーザーで２００８年
以降のモデルに乗られている方はポン付けでOK何らしい。

試しに取り付けた所一応クーラーは冷却されるし
大体のスイッチは機能しています。

問題はダイヤルの設定が左ハンドル設定のままな事（笑
これはリセットで何とか成るのではと思います。

後は予備に入手したＲＣＤ３１０上で温度表示が出るか
闇電流問題が解決しているかどうかですね。

今日は暑いので一寸休憩。又ご報告いたします。

追伸：相談にのって頂いたアユミ電機　皆川さま
　　　　勝手ばかり言って申し訳有りませんでした

19日の晩にチェコに発注したのですが
20日にプラハで郵便局が受け取っているのは
発送時のメールで確認していたのですが
今日昼休み入ってすぐにEMS確認したら
既に東京の入管に入ってもう
国際交換支店から発送されてる。（汗
今までの海外購入で最短かな。

8月中旬以降に取付考えてたのに
週末付けたくなっちゃう（爆
でも焦ると良く無い事が起きるんですよね。

以前、ザんスカーるさんがレポートしていた
gatewayの場所を禁断の作業前に確認しました。

下のページでもレポートされてますが
外からもアクセス出来るようです。
http://www.r32oc.com/topic/29242-canbus-gateway-location-removal/
ただフロントガラス下のカバーパネルやワイパーアーム
を外すという一寸大掛かりなもので、
此処からしかアクセス出来ないようであれば
諦めようと思いましたが無事発見。

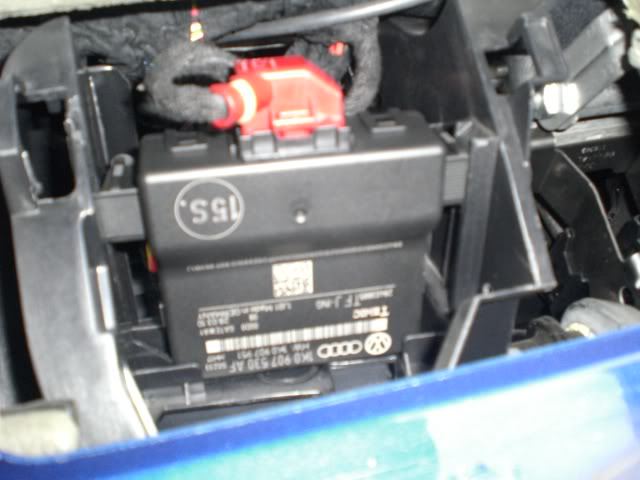

タイトル写真の画像右側中央辺りの正方形っぽく見えるのがgatewayです。


ザんスカーるさんが言う様に型式ステッカーはこの裏側に貼ってあり、
外さないと見ることが出来ません。因みにこれがカバーパネル、
ワイパーアームを外して反対から見た所。（写真は拝借）



後は相談先のアユミ電機さんの回答を待ってパーツの発注かな。

雨で塗装できなかったので、取り付けてみました。

それなりに動いて見えてのですが、風は出ているものの






クーラーが動いていない。





エンジンを切ると前の設定が保持されていない。






そんなこんなで現在元の状態にorz

やはりポン付けという訳には行かない様です。
現状のままでもＶＣＤＳで設定いじると何とか成るのかしら。
因みにL以降のCAN BUS gatewayを取り付けると２００７年モデルでも
RCD３１０/５１０、RNS５１０や対応した中華AVでエアコンの表示が
出せる様に成るんです。


最終的にはCAN BUS gatewayの交換を考えているのですが、
この時設定の移植が必要になります。
ネット上にはある程度情報が出ているのですが
英語の読解力が不足している私には今一ピンときていないのです。
ステアリングの時も結構てこずったので
再び「教えて君」に成りそう。はてさて
