元々、電子工作を始めたのは
クルマ用の便利なガジェットを
開発したかったからです。


クルマに関係無さそうなアイテムも
練習や準備のためなんです (半分嘘w

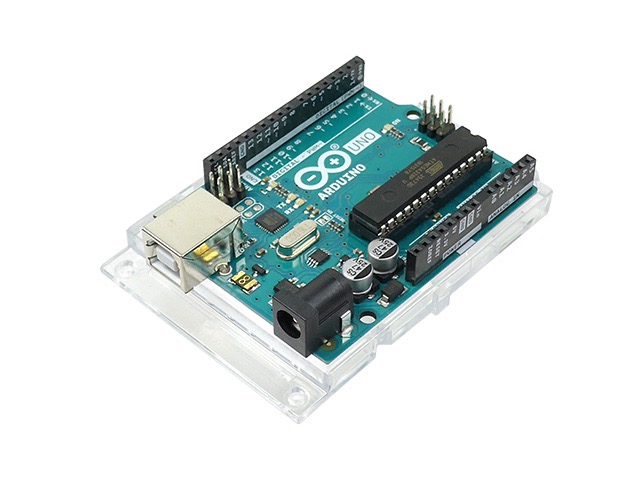

↑Arduino (UNO) という1ボードマイコン(マイクロ・コントローラ)は
スタンド・アロンで動作し、1番目的に合致したモノです。


ーーーーーーー


互換機と発展系

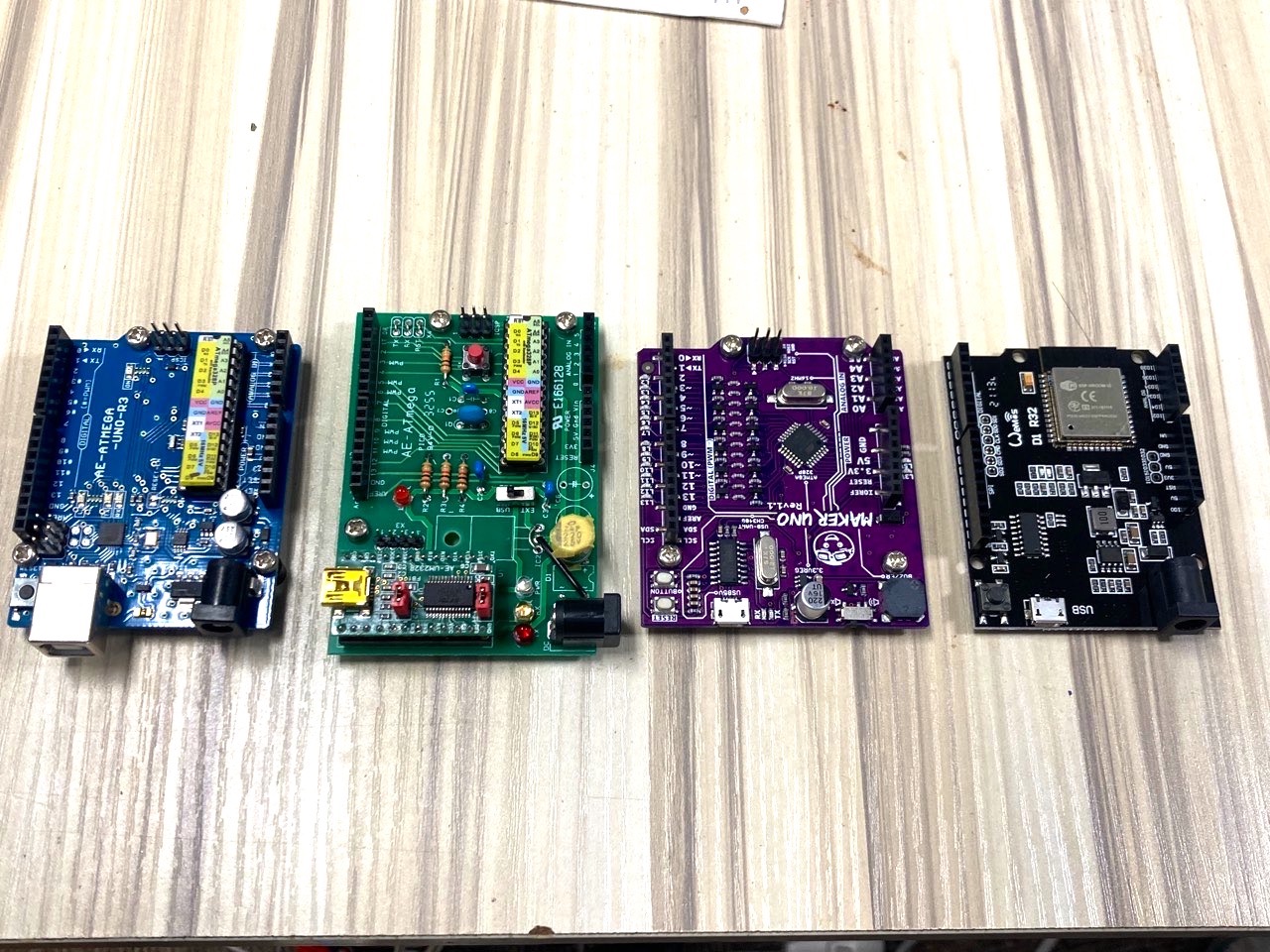

左の3つは、全てArduino UNO互換器です。

1番左が互換器の中でも使用チップまで同じ、ほぼ完全互換器。
2番目は自作用の基板から作ったモノ
3番目は「格安」と「学習用」にフォーカスしたもの。
¥1k以下なので、お遊び用や学習用のために最初に買うのにオススメ。


そして1番右が発展系
ESP32-WROOM採用のArduinoですら無いモノw
(¥1.6kで２番目に安い)




しかし、このボードはArduinoと同じI/O端子が出ています。
そしてArduinoのソフト開発環境であるArduino IDEを使用できます。
端子番号が異なること、電源電圧が異なること以外は、
まるで「Arduino」と同様に開発できるので「発展系」なのです。

何が発展したのか？
・Wi-Fi内蔵
・Bluetooth内蔵
・メモリ容量が桁違いに多い
・CAN (クルマ内ネットワーク) 接続可能
・簡易Webサーバーになれる

それなのにお値段同じ、または安いw


ESP32-WROOMはクルマ用の便利なガジェットを作るのに
最適そうなのは理解してもらえそうですよねw

かといって、車内のちょっとしたイルミや
ちんまい制御にこんな仰々しいチップを
使うのはもったいないですw

要は適材適所で使えば良いだけの事。



ーーーーーーー


以前からA/Cコンプレッサー動作を制限したいと思っていました。

発進時だけ「A/C OFF」にしたいんですよ。





色々と試行は必要でしょうが、
わりあいかんたんに実現できそうな
1ボードマイコンが見つかりました。

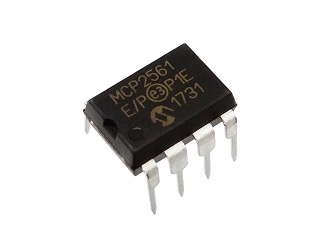

↑ 百円強のCANトランシーバーIC追加で
クルマ内ネットワーク(CAN)からデータを引っ張れます


自分のモチベが続くかどうかはおいといてw




P.S.
ちなみに「アイドルSTOP」キャンセルボタンを
IGN ON毎に自動で押す機能はマイコンも必要無い
かんたんな電子工作で可能です。
(1コイン以下かな)

毎回押している人は、なんでやらないんだろう？

今までの電子工作から
ちょっと作りたいモノ


GPS時計 for 怠惰な自分とか
かな〜




安くて、かんたんにできるなら〜
つまずいたら、きっとあきらめてしまいそうですw




精度が良いようで、そんなに正確でもないヤツw
位置情報は使いませんw




ーーーーーーー

以下に詳細を説明します。


GPS時計とは言っても、超正確で精確なモノは全く目指していませんw
これは、この後の説明でわかるかもしれませんw





電波時計でも良いのですが、そちらの受信器の方がコストが高いのです。
GPS受信器であれば、大陸製で1コイン以下で結構沢山あります。

NTP(ネット経由標準時プロトコル)でも良いのですが、
Wi-FiやEthernetが必要でこちらのモジュールのコストがお高めだったり、
標準時サーバに接続可能なら良いですが、ローカルのみだと
ズレが気になりそうでw



・位置情報不要
GPSを位置情報を得ようとして使用する訳でなく、
時間情報が欲しいだけです。





ご存知かどうかは分かりませんが、
米国のGPS衛星(NAVSTAR衛星)は
「正確な時間」情報と「軌道情報」のみしか発信しておりません。

数個以上の衛星からの正確な時間「差」と軌道情報から、
GPSチップ内やナビ内／PC内で高度な計算を行う事で、
自分の位置情報を算出しています。


つまり、どのGPS衛星も時間を発信しています。


なら、その情報を使えば
狂うことのない時計、または
時刻合わせを必要としない時計が
完成する事になります。


ーーーーーーー

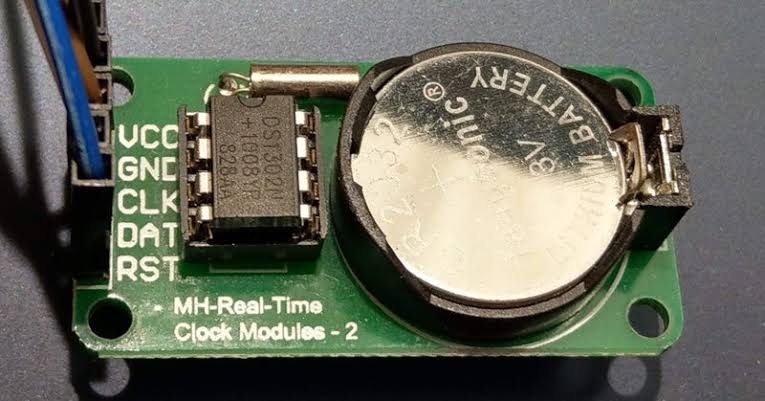

GPS時計や電波時計は、腕時計や置時計内の
RTC(リアルタイムクロック)または
水晶発振器を持つクロックIC等の
時刻合わせに使用するのが一般的です。





RTCやクロックIC等は月差数秒以内程度の精度を持つのが一般的で
そのままでも大変正確に時を示します。




駄菓子菓子
自作にそんなモノは不必要な精度だと自分は考えます。

(実は市販品は少々お高めという理由からなんですがw
それでも1コイン程度)





２つもワンコイン物を使うと、¥1kにはならなくても
小学生のオヤツ代程度で追加できるモノにはならない。
できれば全部で¥1kから¥1.5k (無理しても¥2k以内)では
作りたいなぁ〜(気軽な額としての設定)


そんな風に思ってます。




いや、コスト掛ければそんなのは簡単なんですよ。



いかにコスパ良く作るのが、楽しみの一つなんですから。



ーーーーーーー

あと仕事で


1秒の正確さが必要な方は
どれくらい居るのでしょうか？


時計の精度を求める、という意味の仕事では無く


自分の仕事に対する行動がさの1秒・1秒が正確でないと
務まらない、そんな仕事をしている方です。






5分や10分の正確さは必要な事が多いとは思いますが、
キッチリ1秒の正確さが必要なんて方は、ほぼ居ないのではないかなぁ
そういう管理は機械に任せますよね。


ま、数秒でも時間を気にするクソ雑魚上司とかがいるなら
多少違うかもしれませんが、それは特殊なケースかとw
↑ そんな雑魚はトラックに轢かれて◯んでしまえ、と思いますがねw


ーーーーーーー

そう、だからこそ
時刻表示が
ズレていくのは問題


しかし、現時刻から
1秒程度の(表示)誤差は問題にならない
と考えています。


時刻合わせが必要なのも、ズレが大きくならないうちに修正するだけでしょ

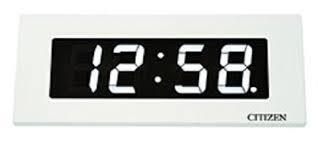

個人的には、時刻表示は↓コレで良いと思うんです。



あとは、多少の余裕のある行動さえすれば
問題になる事はほぼ無いと断言できます。


ーーーーーーー


そうなんだけど！





自分が怠惰過ぎるので良く判りますが、
多少、余裕のある行動が自分にとっては難しい。


だから、キチンと5分のみ進んだ
時計というのは、欲しいんですよw


人ってワガママですよねw


人によっては、
クルマ移動だから10分かもしれないし、
「自分の余裕代は3分だ」という人もいるでしょう。


こういう、人間のワガママには答えたい。


そんな時計は存在するでしょうか？
(いや無い、という反語w 少なくとも知らない)





そんなのを作ってみたいかなとw

シングルボード・コンピュータで有名なのは

・Arduino
・Raspherry Pi (3とか4とか)


になります。


この二つ似ているようで、相当に異なります。


ーーーーーーー

Arduinoは
コンピュータというより、コントローラであり
小さな電子回路等を「自動的に制御する」用途に適しています。


それなので電源さえ与えておけば動作するのが普通です。
表示部や操作部などのUIはオプションになります。

車両用の組込みシステム(UIを含まない)の制御は
こちらの方が向いているでしょう。






ーーーーーーー

Raspherry PIは
要は小さくなったパソコンです。
Windowsにも似たGUIを持つ、LinuxベースのRaspberry Pi OSで動作します。


それなので
ディスプレイ、キーボード、マウス等のUIは必須です。

ネットワーク関連は基本は有線・無線共に有るのが普通です。
(レス・オプションは有りますが)



Raspherry Pi4



↑ こんな風に使用するのが一般的。


車両用のナビをさせるには多少足りないかもしれませんが、
それ以外のUI(ユーザーインターフェイス)を扱わせるには
最適かもしれません。

キーボードやマウスの代わりにタッチパネルのみで動作するように
かんたんに設定変更可能です。

ま、iPadやSurface(タッチパッド操作)専用にかんたんに
なってくれるのです。

車のオーディオのセンターコントローラとか、
ナビ以外のセンターディスプレイ、その他制御(A/C等)、
メーター内の小ディスプレイ程度は十分に扱える性能はあります。


ナビは相当特化したシステムになっているので、他との共用はせず、
単独ユニットとして搭載し、他システムと連携させる方が好ましいでしょう。


ーーーーーーー


やろうとおもえば、車両のかなりの制御用コンピュータを
Arduino系にする事は可能だし、
それを統率する人間向けUIを
Raspherry PIで開発する事も可能でしょう。


しかし、各々のメーカーでは今までの開発資産や経緯があり、
品質管理や動作保証等を考慮した上で、Arduino系に移植することは
余り現実的では無いのでそんな事には中々ならないとは思います。
(コストや品質、工数から可能性がとても低いという事。可能性は有ったとしても)



ーーーーーーー


もし可能になったらどうなるか？


Arduino 大・中・小くらいの標準型ECUが規格化され、
どのメーカーも使うようにする。

システム毎に異なるのはソフトのみになるようにし、
ECUの大幅なコストダウンが可能になるだろう。

さらにど〜でもイイ話しw

タイトル画像は、potato chipsの意味の差
↑ アメリカ
↓ 英国

だからフィッシュ&チップス というのは・・・




ーーーーーーー



↑ これはブートローダーというソフトを書込み済


¥400



写真のチップは全て物理的規格は同じなのですw
(DIP28)

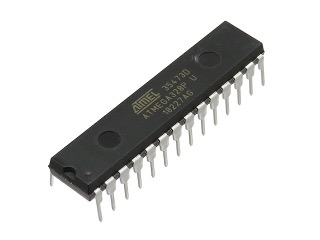

↑ICチップそのもの (ソフト未書込み - ATmega328P)


¥360

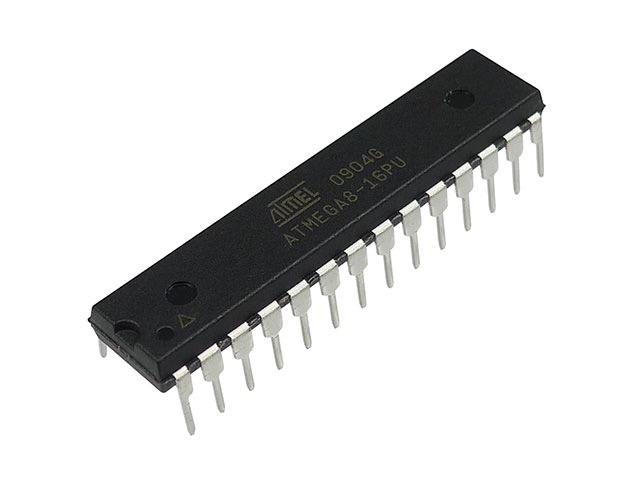

旧式 (ATmega8)



¥180



半額以下かよ！



ーーーーーーー

旧式との差は
フラッシュメモリ容量が1/4
32kByte → 8kByte

RAM容量が半分
2kByte → 1kByte

PWM出力(Duty比) 端子が半分
6 → 3 端子



駄菓子菓子


LEDとか光らせる制御のみなら
十分な容量と端子数なような？
(というより、元々のチップがオーバースペック過ぎw)


何とかなりそうなので、実検証してみたいと思います〜



【追記】
ハード的なピン足互換ではありませんが、
ほぼ同様の開発環境で


コレを使用すると、

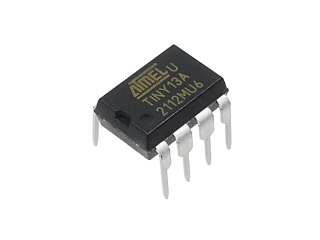

できる範囲はかなり限られますが
¥130
まで単価を落とせます。

1/3以下に

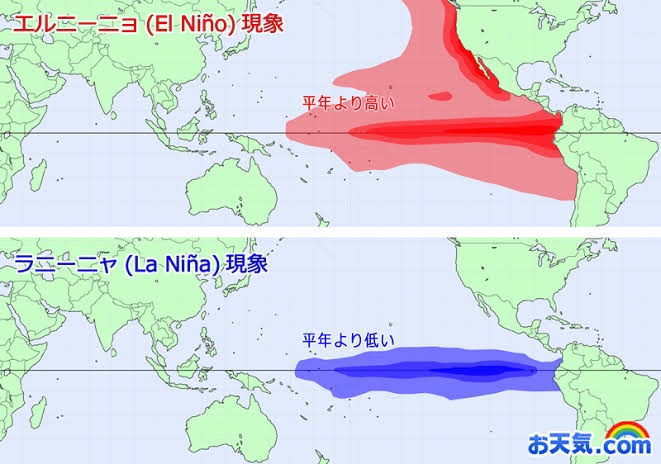

太平洋ペルー沖の、平年と比較した海面水温の上昇
