1月某日
3Ｄプリンターで印刷してから3日ほど経つがまだ臭いが残っている…

プラモの塗装や前回のエッセの制作でレジン等扱っていたが、ここまでニオイで悶絶することはなかった。
正直想定外である。

と、いう事で対策を練る。
自室以外でやればニオイの問題は多少解決するけど、違う問題が発生する。
３Ｄプリンターレジンは寒いと粘度が上がり造形ミスが発生するのだ。
ニオイ対策で換気をしつつ温度は２０度以上とかこの季節ではちょっとややこしい…

というわけで新たなプロジェクトを発動するのであった。


１月某日
プロジェクトのため購入したものが続々と届いてくる。
全てのものが揃ったので実験開始！

２度目の３Ｄプリント！
前回ちょっとサイズが大きく感じたので車長を７センチから５センチに変更
結果プリント時間も３時間になった！
プロジェクトの品物が届く間、寝て待っていたわけではない。
前回印刷した結果、３３ナンバー？みたいに見えたエッセちゃんをモデリングをかなりさかのぼってやり直した。
横幅を縮めるだけでこんな苦労するとは…

そして３Ｄプリント完了
プロジェクトの結果、ニオイ対策、温度対策ともに成功！
何をやったかというと…


中古の戸棚を購入し、中にパネルヒーターと空気清浄機を設置
隙間という隙間を全部テープやらホットボンドで塞ぎ、臭い漏れ＆保温対策

タイミングが良く中古の戸棚が破格の５００円で手に入ったのはうれしかった

そんなわけでいつでも３Ｄプリンターが気兼ねなく使えるシステムは完成した
そして画像をツイッターに上げたらプチバズる
３Ｄプリンター持ってる人、結構同じ悩み持ってたのね…

そして印刷結果は



なかなか良い
ってか　ちっさすぎたああああああああああ

やっぱ印刷してみないと実際自分が求める大きさってわかりにくいなぁ
でもこのサイズでグリルもバンパーの９個穴もしっかり出来てるのがすげぇ…

ただホイルキャップ、タイヤ等印刷失敗した箇所も
これはサポートが足りなかった＆厚み的な限界みたいな感じだろうなぁ

そして今回は透明パーツも印刷！
ライトやガラス部をはめ込み用にをちょっと調整したので実験
パーツが薄いためピラー折っちゃったｗ



おお！ライト部は問題なさそう！
窓ガラスは失敗…　まだ調整が必要っぽい…
しかし透明といってもすりガラスみたいな状態で透過度が低い
これはどうするか考えなきゃなぁ…

とりあえず今回は小さすぎた
次回はちょっと大きくしよう

1月某日

ついに…ついに3Ｄプリンター購入！！！



ワクワクがとまらねぇ…

普通の人はまずサンプルモデルを印刷して試したりするんだろうけど、俺はそんなことをしない。
いきなりエッセちゃん印刷じゃあああ！

自分の買った3Ｄプリンターは光造形式というやつで、レジンに光を当てて硬化させるタイプのやつ。
硬化前のレジンは液体で温度に左右されやすい。
だから自室のコタツを立てて脚に毛布かける感じで簡易保温システムを作り印刷開始！
どうやら完成は6時間後らしい。結構長いな…
…ん？なんかニオイが…
　めっちゃ臭いぃぃ～～！

いやちょっと耐えられないニオイ
おそらくレジンが焼ける際に発生するニオイだろう


6時間動かせないし、猫ちゃんと別室に避難…
まさかこんなことになるとは…

そして6時間経過
すっげー臭いの中、いろんな処理をして出来上がったものを取り出す。

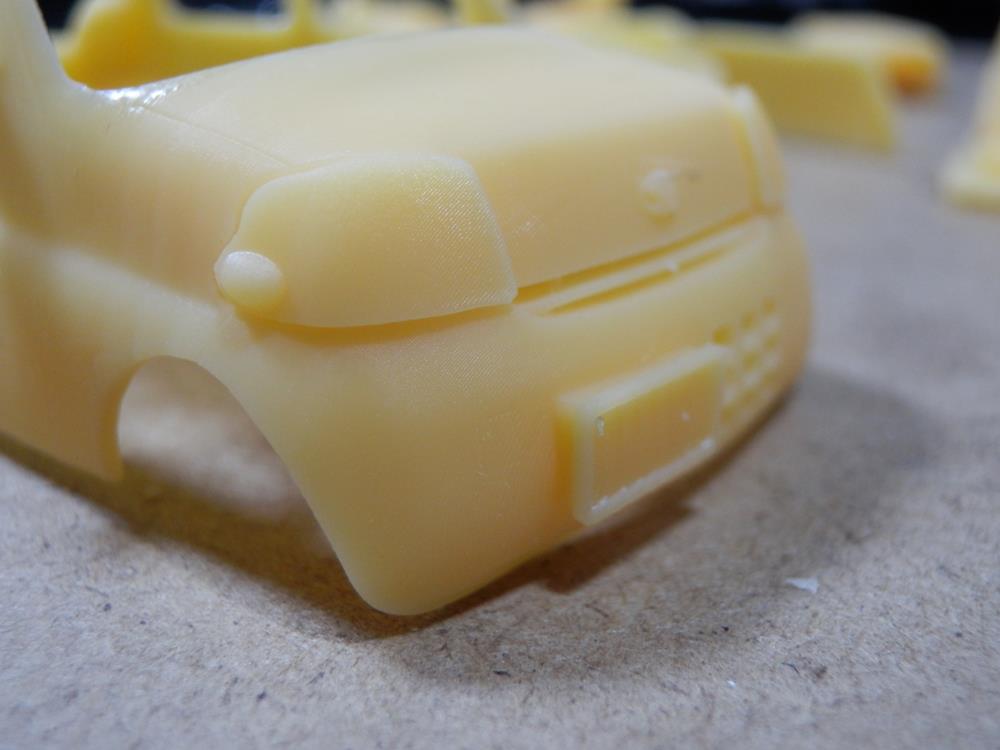

おおおおおお！
今回は車長7センチで出力
それなのにグリルも9個穴も綺麗に出来てる！


半分冗談で作ったシフトやサイドブレーキも出力されてる…


ハンドルも…


軽く組んでみるとやはりサポートの付け方が下手で変形してたりしてる箇所もある


今回はパーツ間の遊びを全く作らず作っているのでライト部などはちょっともっこり



変形があって完全に組むのは不可能だったけど今回はトライ
次回から少しずつ修正していこっと

後、出力させてみて気が付いたけど、ちょっとこのエッセちゃん横幅がある感じがする…
軽っぽくなく普通車っぽい…
これはモデリングやり直さなければならないかも。

出力サイズも7センチだと意外とでかい
次はもう一回り小さく出力させよう

そして何よりニオイ対策
これを解決させなければ無理だわ…

と、いろんな面での問題が残るプリントとなりました。
まぁよく出来てるんだけどね。

まずはニオイ対策だなぁ～～

新年あけましたか？おめでとうございます。
今年もよろしくお願いいたします。

さてモデリングの件ですが、時間があれば進むというわけではなくてだらだらと…

1月某日

1月に入りはや数日。やっとやる気に。
モデリングといってももうほとんど終了状態で最後の仕上げに入る。

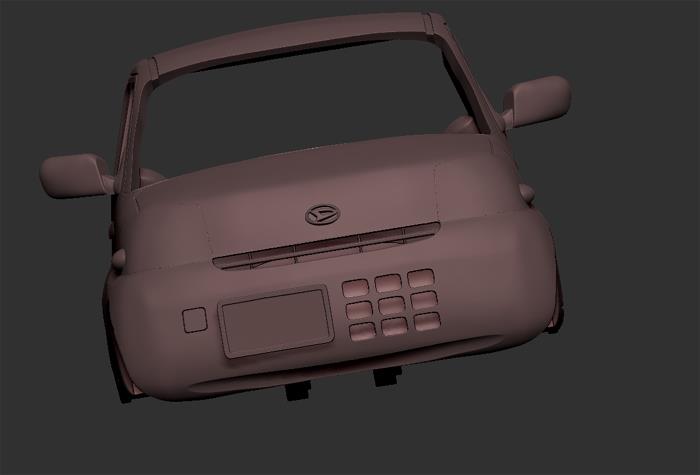

ナンバープレート、けん引用のカバー、給油口、これを作ればモデリングは終了～！
ワイパーはプリンターで印刷した後あった方が良さそうなら追加の方向。

とりあえずちゃちゃっと作って終了～～～～！！！！




（リアのナンバープレート付ける前にカラー出力してしまった…）

うぉぉぉぉ！　

終わった…　なかなかいい出来だ！


1月某日

終わっただと？　あれは嘘だ。
いや、ＰＣ上でＣＧとしてみるならあれで終わりである。
目的は3Ｄプリント、というかミニカー化！
その為には整合性をもった分割が必要なのである。
勿論そのつもりで作ってきたから、基本的なパーツ分割は出来ている。
それプラス、プラモデルのようなダボ（凸と凹で合うような仕組み）を作って、位置合わせ出来るようにしたり、くっつけ易くする裏作業が必要なのである…
超めんどくさいのである…
（こんな風に書くと色々経験あるようだけど超素人である…）


そしてかなり前から気になってたけど、後回しにしていた問題がある。
それはタイヤ周り。

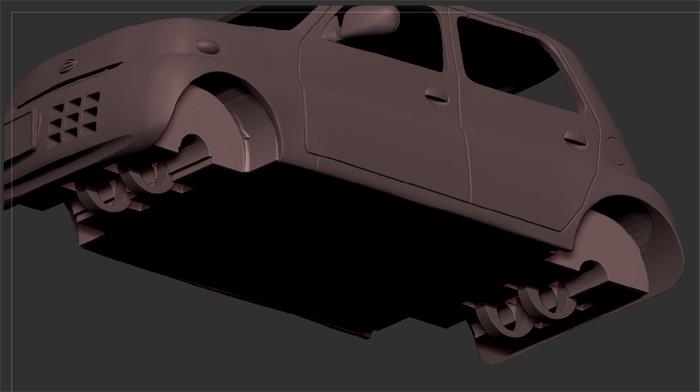

左右のタイヤを軸で繋げるよくある方法をとってるんだけど、ミニカーサイズとなるとそれなりに太さが必要になるわけで…
それ自体はいいとして、それを固定するために止めパーツを付けなければならないんだけどそれが下にはみ出てしまうのでちょっと見た目が悪いのだ。





だからといって軸式ではなく分割にするといちいち接着する時平行出しが大変だったり、ヘタったりする事もあるだろうしでやっぱり軸タイプしか選択が浮かばない。
仕方ないかなぁ…これで

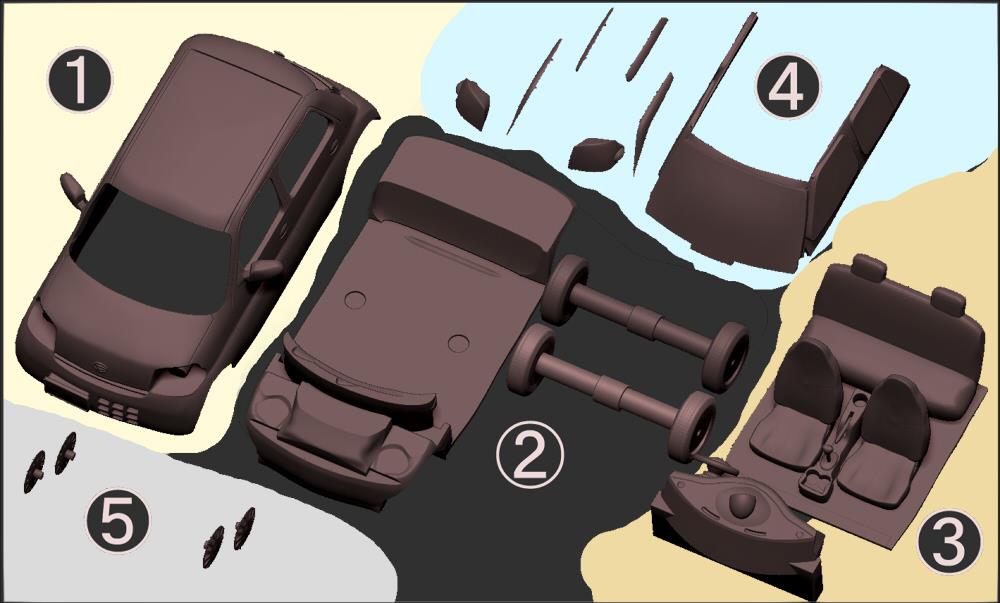

そしてなんとか分割完了！

分割は色塗りを楽にする目的もあるのでこんな感じに


１はボディでボディカラーで塗装　
2は下周りとタイヤで黒っぽいカラー
　ワイパー辺りの樹脂部分を下周りとくっ付けてあって色塗りを楽する魂胆
3は内装　
4はガラス類　基本透明パーツで作る予定でサンバイザーやリアサイドガラスの黒っぽいやつをどう色を付けるかはまだ決めかねてるところ
5はホイルキャップで銀っぽい色

こんな感じです。

とりあえずこれで前半戦のモデリング作業は一応終了！
後半戦の3Ｄプリントもかなり大変そうで、何らかの問題が起きて再びモデリングで再調整とか平気であるだろうけど…

ただ、まだ買ってないんだよねｗ　3Ｄプリンター！
とりあえず色々調べて候補は決まったんだけど。
まぁ近いうちに購入するので買ったら「エッセミニカー制作　再び…　」をまた更新しますのでよろしくですぅ～～～！！

２０１９年もいよいよ終了、皆様いかがお過ごしでしょうか
おいらは暇な時間を見つけてはちょいちょいモデリングする毎日を過ごしております。
ちゃんとエッセ君の洗車は念入りにしましたよぉ～～

１２月某日
いよいよ終わりが見えてきたモデリング・
しかしここにきて思わぬ事態が…いや、最初の頃もしかしてとは思っていたけど…

モデリングソフトで作ったデータがでかくなってきて動作に不具合が出だしたのである。
動きがカクカクしだして何か実行すると下手すればフリーズするレベル…かなりやばい
メモリーは１６Ｇ積んでいたお陰で足りてるようだから完全にCPUのパワー不足。
頼む！　もう少し耐えてくれ！と祈りながら制作を続ける。

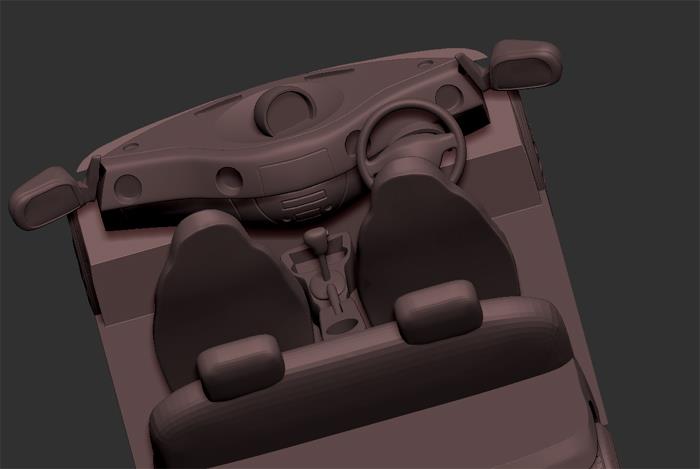

とりあえず後作るべきは内装。
だから特に不必要なパーツは一旦削除してなんとか作成。
おそらく印刷で細かいところは消える、と思いつつもエッセ愛でちょっとだけ作りこんでしまったｗ

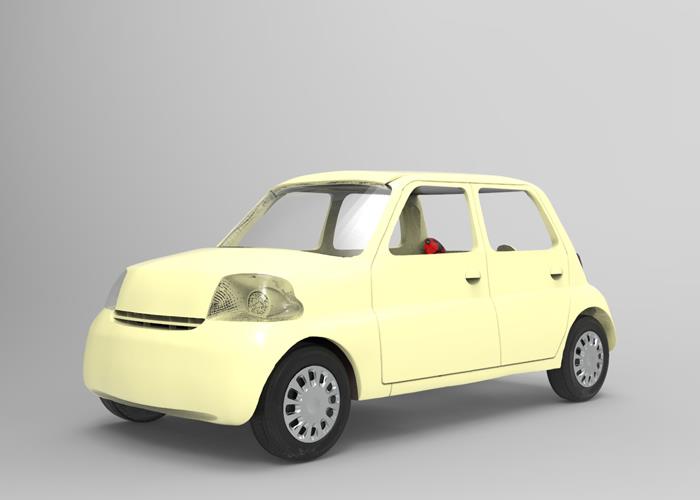

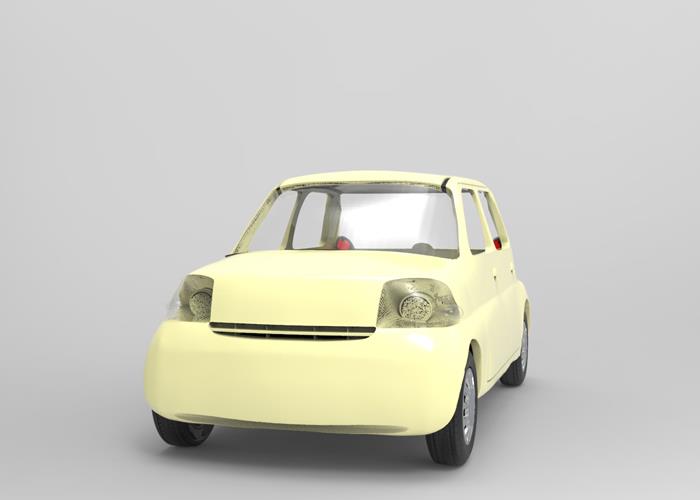

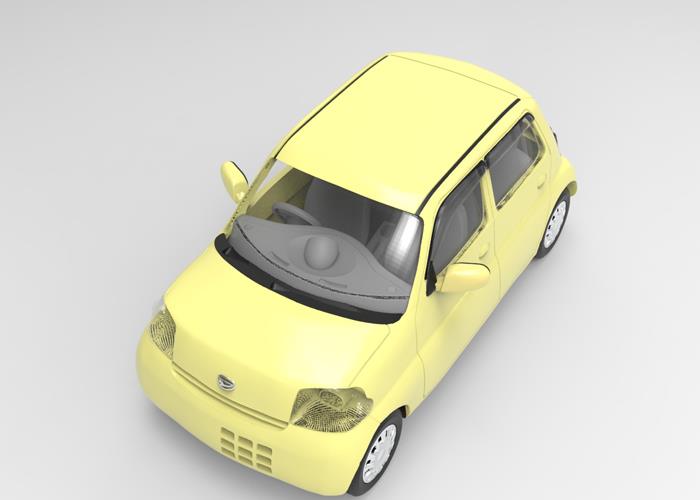

そして見たくなるカラー出力ｗ







いいじゃん！！！　いいじゃんか！
もうここまで来たら完成したようなもん
少なくてもＣＧで見る分には完成といってもいい

いや～ついに来たな～ここまで

１２月某日
本当はこのまま完成まで進めるべきかもだけどちょっと休憩
ただ気になることがあって…
それはちゃんと３Ｄプリンターで読み込めるのか？という事。

見た目的には問題ないけど、作る過程で結構グチャグチャになったりしたので内部的にバグってたりするのではないかと…
ここまで作って読めこめないよーとか言われたら正月は寝込んでしまうだろう。

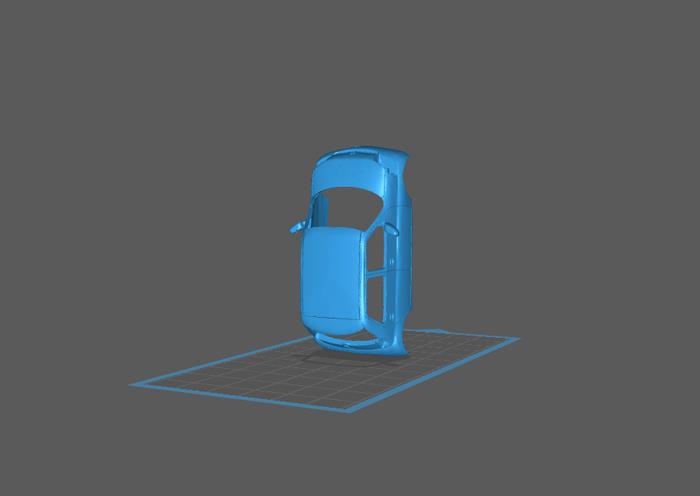

とりあえず３Ｄプリンターに読み込むためのソフトのフリー版があるので、それを使って試してみる。
ドキドキ…


おお！読み込めた！
ボディさえ読み込めれば他の箇所も大丈夫だろう！
これで安心して年が越せるよ…よかった…

続きは正月にでものんびりやります～～

１２月某日
とりあえずボディはそれなりにできた！
が、このままではなんか廃車場でプレス前のエッセみたいで嫌だから頑張ってタイヤを作る。

あ、そうそう
おいらのエッセは前期のＸ
勿論それを参考に作っているから一部形状がみんなのエッセとは違うところがあるかもしれない。
自分のわかる範囲で言えばドアミラーとホイルキャップ
もっとあるのかもしれないけど特に調べたわけでもないので後はわからない。
とりあえずその前期Ｘな感じで作っています。

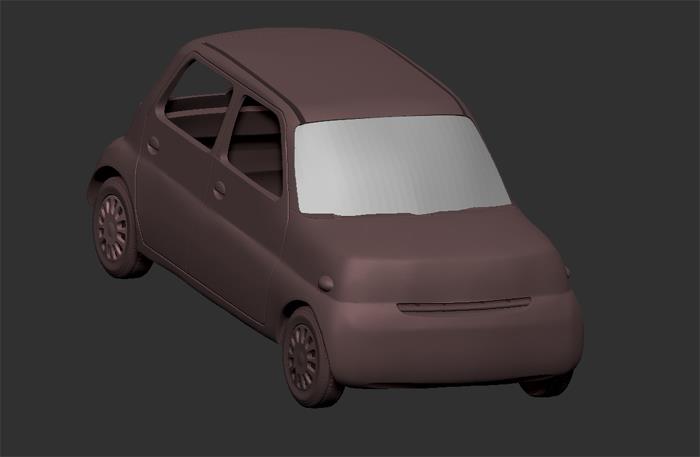

今回はタイヤとホイルキャップ

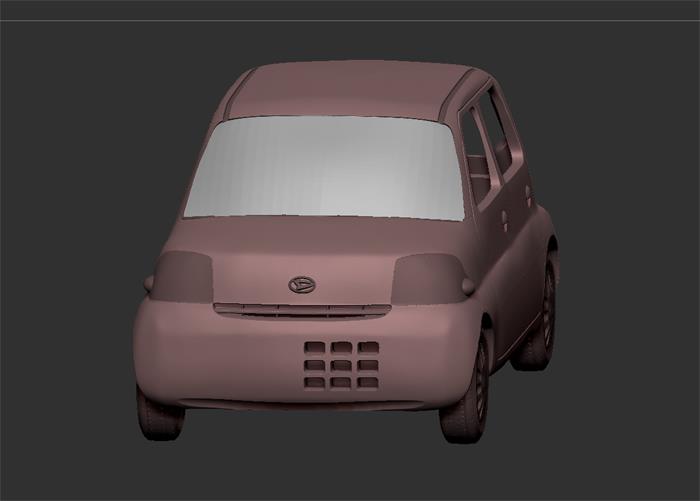

後は忘れる前にライトのふくらみを追加しフロントガラスも作った。
ホイルキャップは１２個へこみがあるやつ、みんなのとは違うかも…


これで廃車場の車とは言わせねぇ！




でも中身スカスカだからまだ怪しさ満載だな…
そしてなによりここまで作ったうれしさと疲労で一息つきたくなるなぁ…

１２月某日
もうボディフレーム自体の左右対称なところは作り終えたからいよいよ非対称なものも作っていける。

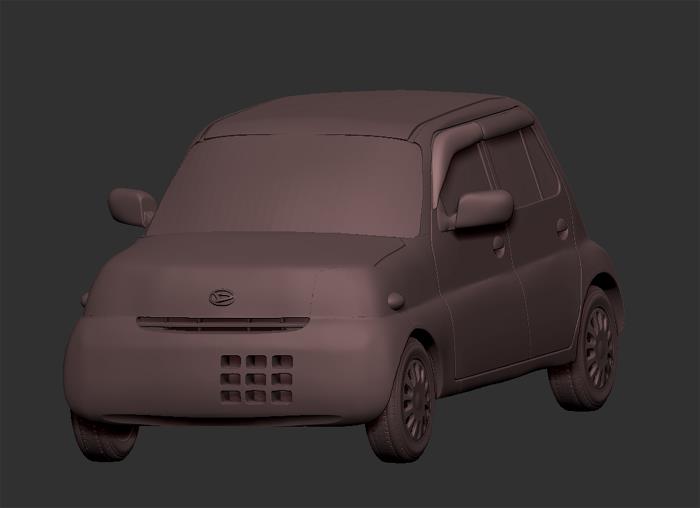

とりあえずこれぞエッセというところのバンパーに付いてる９個穴を作ってみる。


結構エッセ！ってわかってくれる人増えたかなぁ…
ダイハツマークも付けたんだが…
これでも何だこの車って言われたら泣きそう…

とりあえず作業を進めてドアミラー、サイドガラス、そしてサンバイザー

これでエッセとわからなかったらもうおしまいだ…
後外見で付けるものといえばナンバープレート、給油口溝、けん引カバー溝
作るべきか悩んでいるワイパー＆ワォッシャー液出るところくらいである。



どう？　個人的にはよく出来てると思うんだけど…
中身スッカスカなのは置いといて…

大きいサイズで印刷する予定ならサイドガラス周りの黒モール部も作ってもっと雰囲気出せるんだけど、なんせミニカーサイズ
作っても潰れたり塗装も大変だったりするから今回はない方向で。
ただフロントとリアガラスの黒枠はエッセらしさを引き立たせるからどうにかしたいところ。ただいま検討中

サイドガラスはトミカのミニカーみたいに入り込んだところにあるのではなく、ちゃんと窓枠に合わせて設置したいなぁ…
そろそろそういうギミックも考えていかねばな。

そんな感じの１２月後半の日々であった。
