色々整理してみました。

譲るPCの主なパーツは 、
CPU : i7 3770 2013ぐらい？～2020/05まで現役だった個体。
メモリー：4GB *4枚
SSD : 128 GB
HDD : 1TB
OS:win10

BTO ガレリアシリーズの構成変更モデル。

そのままだと箱が大きいのと汚いのと爆音なので、
以下のパーツを追加変更取り外し

取り外し品
ATX箱 デカイ、キタナイ
ATX板 デカイ、キタナイ、ハイラナイ(MicroATX箱にするので)
ケースファン どこのメーカー品かわからないけど、かなり爆音モデル
GTX670 ブロファンっぽいし Nvidia製？ 爆音、用途に必要ないらしいので
電源 DELTa? 銅 550W ノンプラグ、爆音、流石にへたってる
DVD-RW 、次の箱にインチベイがない

追加変更品
ケース　： MicroATXっ　(ヤフオク品) 赤いやつ
電源　：500W (ヤフオク品) セミプラグイン
マザボ：MicroATX LGA1155対応 (ヤフオク品)
CPUクーラー：トップフローモデルで静かなやつ (ビックカメラ)
ケースファン：12cm で静かなやつ(ドスパラ)
グラボ：GT640 (ヤフオク品) オンボでもいいのですが(/ω＼)
キーボード・マウス　どうせなら赤がいいやと格安ワイヤレス

変更なし
22インチワイド液晶 最高解像度1680×1050 当時流行ったのか光沢品、
５年ほど前に壊れたかと思って眠らせてたけど実は壊れてなかった品。

ベンチはDQ１０ベンチ完走し、8654。　流石８年ものCPU。
グラボ系は測定するまでもなくロープロ補助電なしモデルなので測定なし。

欲しい人の要望としては、
PCでの勉強がしたいらしい。ジャンルは聞いてない。
プログラムやゲーム関連ではないのでグラボは不要かと。
youtubeが大画面で見れて、キーボード操作に慣れておきたいとのこと。
持ち運びや用途からするとタブレット１０インチクラスかノーパソ１３～１５？
だろうけどタダでくれる人は見つからなかったようだ。

atom やラズパイも検討したけどどちらもブラウザ１個で自分はイライラレベル。
で自宅に余ってたこの箱の出番。
箱と板は別途購入したけどそんな高いものでもない。
他のはなんか勢いで落札したけど使わなくて眠ってた品なので部屋整理に貢献。

ロープロや静かなファンを使ったのですが、
現行簡易水冷の方が静かだったようです。
CPUは4pinファンなのでマザボ制御が可能ですが、
大事をとって７割出力で回してます。

大体の温度と構成がこちら　室温は26℃ 湿度 50% 。

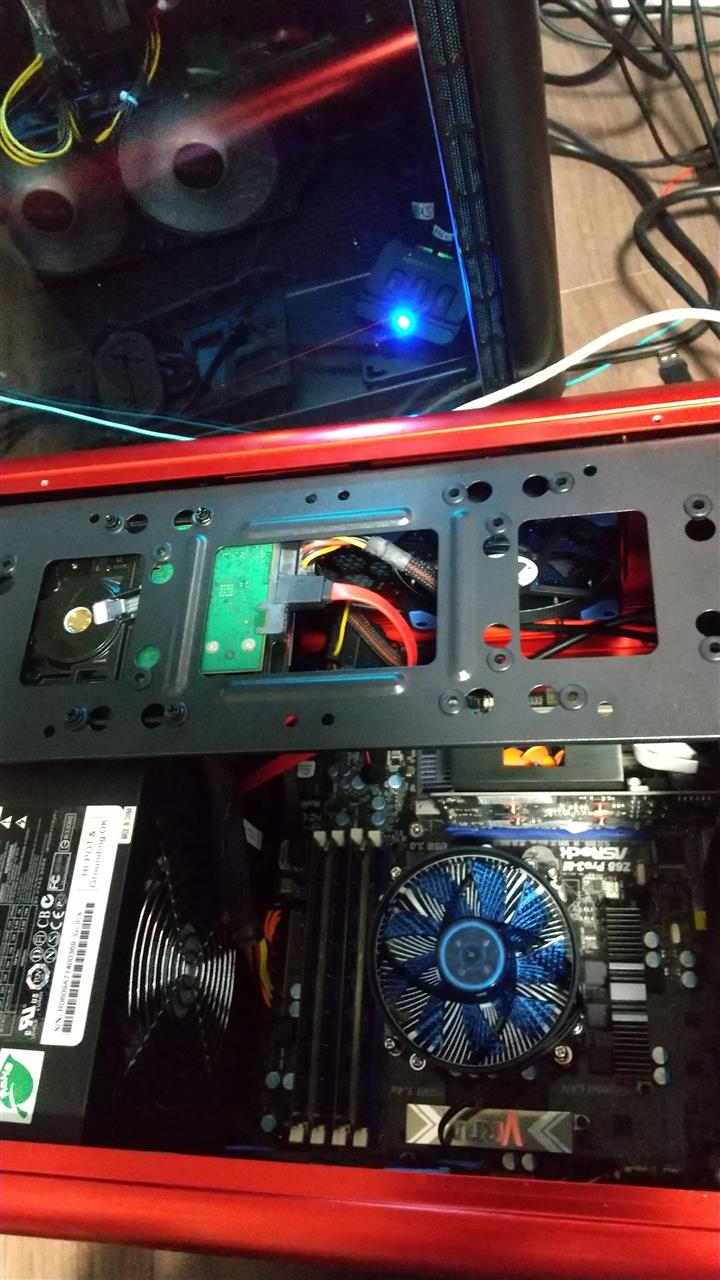

内部はこんな感じ、電源が前面配置で前面ファンなしケース。

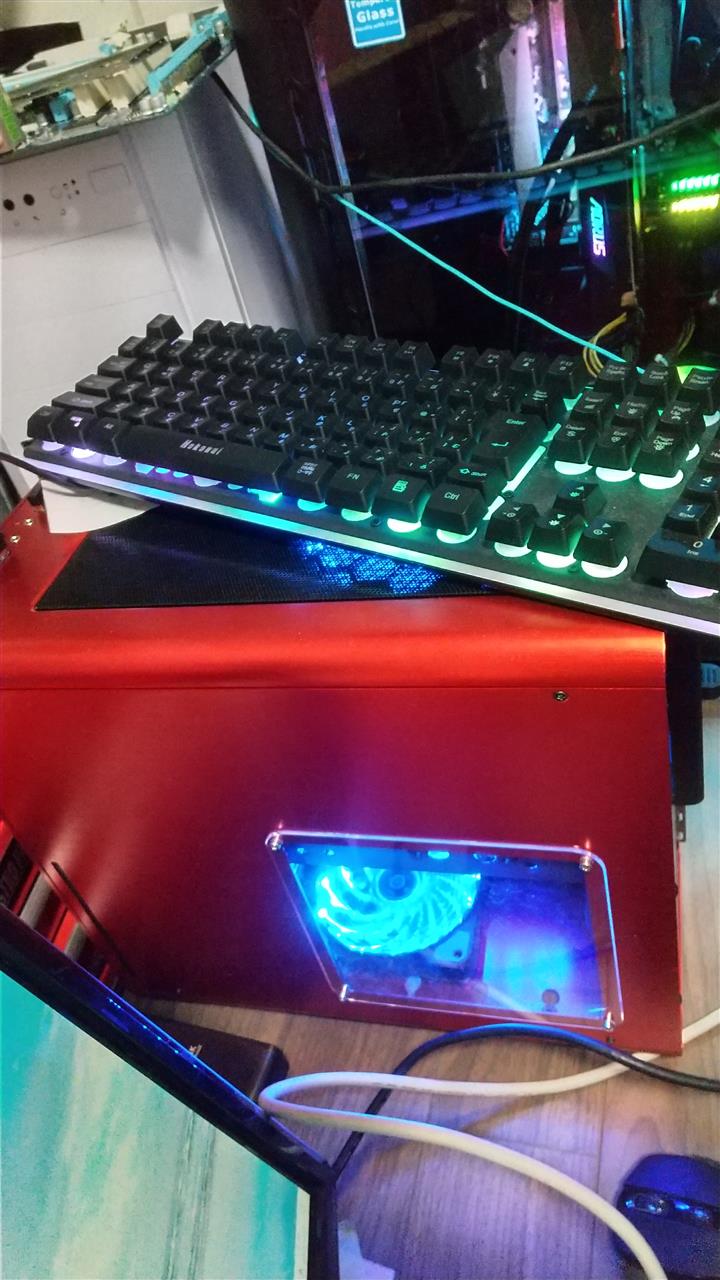

起動後の側面がコチラ　　

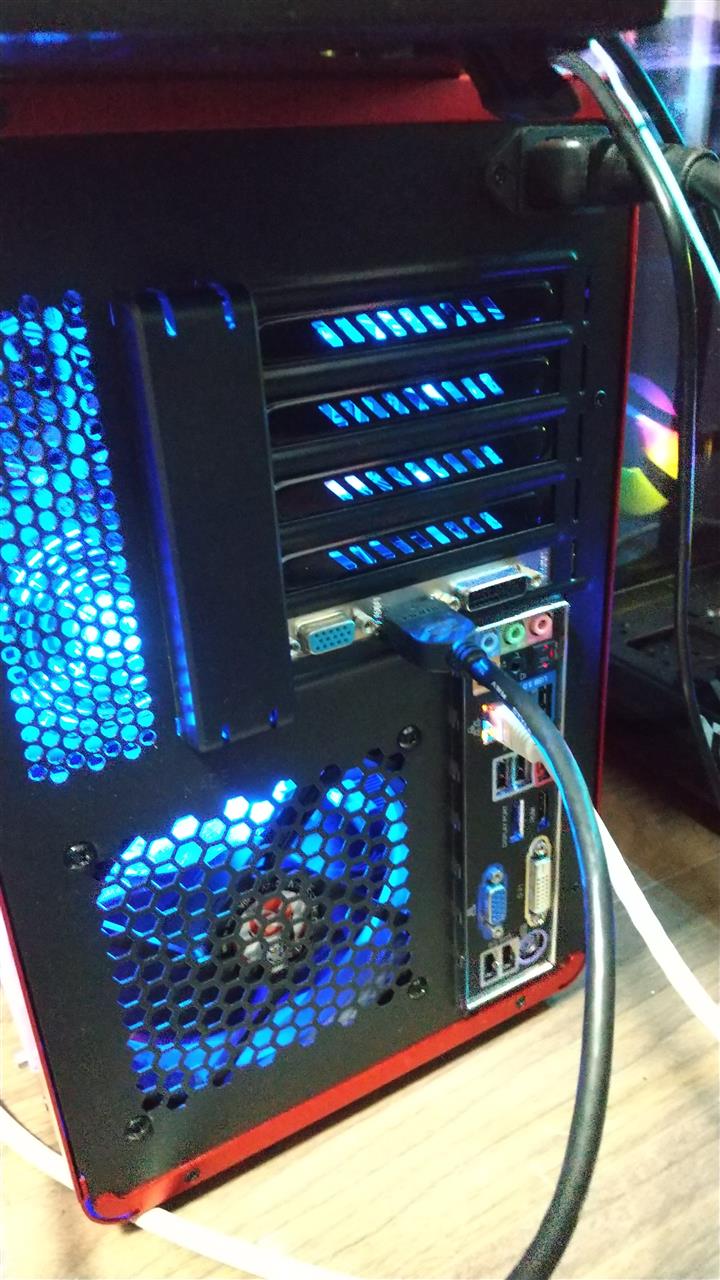

背面がコチラ　背面ファンはLEDではなく内部の底面ファンの光です。
オンボにはDisplayportも完備。VGAは使わないのですがついてました。


尚このガレリアさんはつい半年前まで現役で動いており、
動画エンコードやゲームなども同時にこなし、
爆音ということを除けば優秀でした。

歴代爆音CPUの中では、
Athlon64 FX53 > quad 9550 >= i7 3770 > pen4　
２位タイでしょうかね。

問題発生！！　実は電源問題は完全に解決していなかったようです。

まずFF14 ベンチ 高品質を実行時に開始数秒でシャットダウンされる(再起動されない・青窓でもない)問題は、PCI-Eのプラグ本数を増やすことで解決しました。

しかし　翌日(本記事から昨日)　PCI-E２本の状態で、
VR (cosmos)を起動させたところ、おおよそ１０分程度で電源が落ちるじゃないですか…＞＜。

落札品のHX1000iですが、SATA プラグ差込口は６か所あるのですが、
それらすべてにおいて簡易チェッカーにて再測定したところ正常パターンのランプは点灯せず、何やら不具合があるっぽいのです。

落札後確認したのは 24pin と VGA、CPUの 最低限構成での通電確認。
初回導入時は SSD(M.2接続タイプ)にて検証したのでひっかからなかったようです。

同じような症状が出ている方のブログなども拝見させていただき、
ケーブルや接続パーツなどからの発火・発煙の危険性がある為、
本日急遽取り外すことに　＠＠；

このHX1000iの現状は試せた範囲内では、
CPUが定格105 W程度、 GPU が定格250W (2080ti相当)、SSD(M.2接続)１個、
簡易水冷もしくは空冷などFAN３～４、ケースFANが２～５程度であり、
かつ適度な負荷であれば、400W以下はゼロファンモードなので非常に快適に
機能します。

しかし上の構成においてもSATAおよびペリフェラル配線は使い物になりません。

玄人650Wでも簡易水冷化実装前の時点で2080ti＋VR環境が快適に動作していた為、大事を取って余ってるコイツに乗せ換えることにしました。

静音電源と記載はありますが、完全にゼロではない為少しは気になります。
また手持ちの玄人650Wはプラグインタイプではなく、線もフラットではないため、配線が面倒です。使わない線もどこかにまとめないといけません。
PCIーEは１本のみで途中で6+2ピンが２本生えてる２股配線です。

この１本だけで接続した場合にFF14の不具合は起きていません。
つまり電源としては安定していることになるのかもしれません。

FF14 最高品質(どうやら高品質デスクの上の負荷バージョンがあったそうです)
CPU 55℃ max74℃、GPU 47℃ max55℃ 両方簡易水冷。
スコアは19600。 FAN音とワット数の最大値は最後のお城入場(ボス)付近にて、
タップ側530Wを記録。 定格電力の1.5倍から2倍を確保すべき点からみるとギリギリ、ァゥトです。

以前は上位グラボ(320W以上 推奨750W)の予定で、
1000Wを落札用意していたのですが、
今度は新品の1000W前後を調達しようと思います。

期間限定ポイントでコペンパーツの予定が、ATX電源資金に消えそうです＠＠；

昨日FF14ベンチにて開始数秒で電源落ちが発生していた問題に進展がありました。

まず簡易水冷の追加やその他のたこ足ファンなどが原因ではなく、
箱替えしたついでに導入した1000W電源の電源保護回路が働いて？、
瞬間負荷時にストップがかかってたようです。

あとは650Wの電源利用時に 8ピン*2を電源付属の二股の１本にて運用していたので
今回もいけるやろって感じでやってしまったのが原因かもしれません。
１本ずつ８ピン接続したところ、FF14 デスクトップ高品質無事完走しました。

二股１本状態でもFF15 4K 高品質 は完走するので、FF14の瞬間負荷は半端ない
のかもしれません。

さてFF14ベンチの結果は 18900。CPU 66℃ / GPU 53℃ となりました。

CPU・GPUともに簡易水冷化したのでかなり静かになりました。
CPU側のクーラーは風量が少なめなので、今後別のものに変えるのもありかもしれません。

あとは今回若干ラジエータ周りのFAN配置を変えてみた。

＜ 図解 ＞

天板排気↑
ラジ　FAN排気→ ケース壁
ラジ FAN排気→ ケース壁
吸気FAN→ ラジ
底面吸気↑　　

Water3.0 Riing Edition 360(2016年モデル) 出品者によると2018年頃からつい最近まで使ってたらしい。
詳しくは->> https://www.ask-corp.jp/products/thermaltake/cpu-cooler/water3-riing-edition.html

テスト環境は給付金PCにして現在予備PC。
Ryzen5 1600AF (1万円で６コア１２スレ 低電圧いいね)
RX580(現行機のお古)、
コルセアメモリ32GB(無駄に多い)、
B450M Steal Legend(10万予算の為にケチった結果) 、
サーマルのH26ケース(なんか安かったから)
WD SSD M.2 500GB (ネジなめてボードから外せない呪われたSSD)
電源 600W 玄人(ヤフオク入手品)



配線して設置しようとしたけど360mm が入らない…。
その結果 先日のタワーの購入にいたったわけだけど。

給付金PCでの動作確認に一通りベンチ走らせてみた。

まず純正AMDクーラーでの動作がこちら。

＜アイドル時＞
CPU 1600rpm / 38℃ / 2.7～3.4Ghz コア6
GPU 1400rpm /27℃ /0.3Ghz
電力100W (ACタップでの表示値)

< FF15 ベンチ 標準FHD 窓 >
CPU 記録忘れ / 64℃ / ほぼ上限3.4
GPU 3600rpm / 80℃ / 1370 (サイレント仕様に設定時)
電力 300W

チョコボ時に 77℃でカクツキ、雪女ロボ戦闘時に 79℃。
スコアは6070。

cineベンチ R15
CPU 72℃、 OpenGL 108fps / CPUマルチ 1163cb

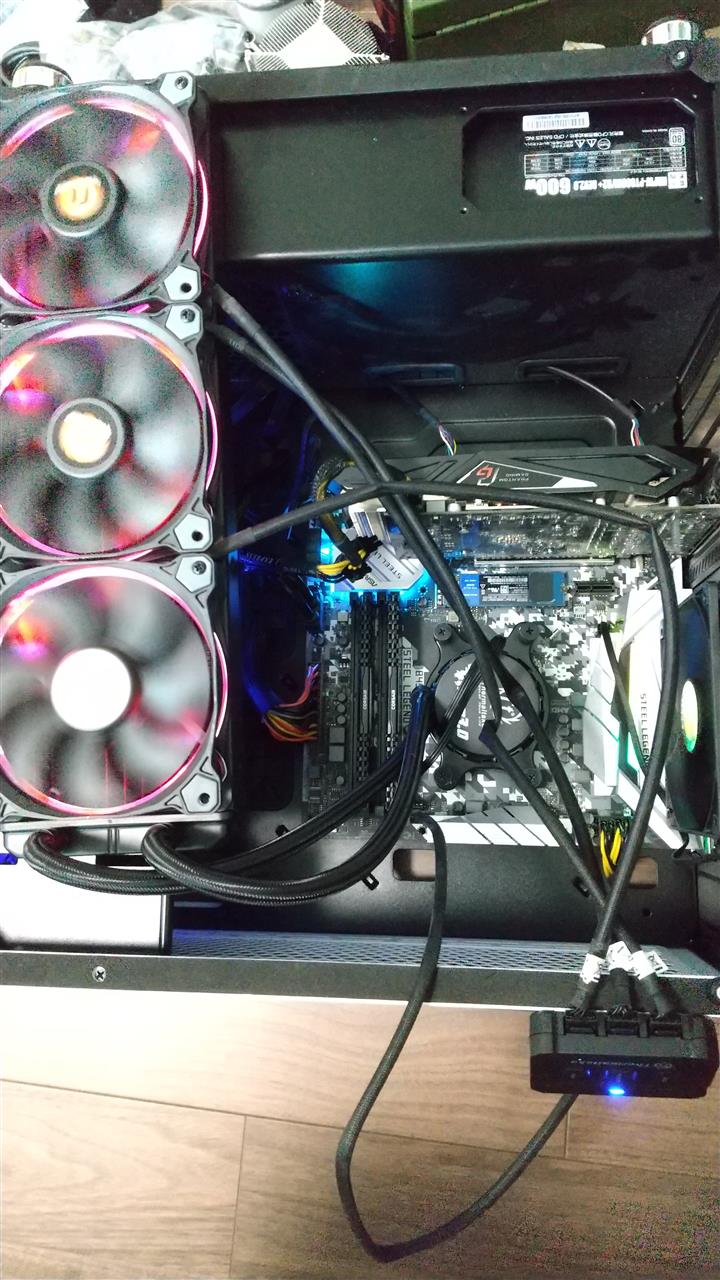

クーラーのみサーマル水冷(入らないのでケース外＋ケース横面解放状態)

< FF15 ベンチ 標準FHD 窓 簡易水冷 >
CPU 大体35℃、クロックは3.4上限張り付き
GPU 大体77℃、サイレント仕様の1370。
チョコボ時７７℃ / 3300rpm

CPU 40℃、GPU 78℃、スコアは6036 と誤差。

CineベンチR15 簡易水冷
cpu 54℃ 、OpenGＬ　109fps / CPUマルチ 1167cb
これまた誤差。
ケース解放状態のこともあるが１５℃も差が出た。

(｀・ω・´) 本実装いこっか。
3900XT に組み付けて FANが回らなくなって少し(´・ω・｀)してた。
原因としてはBIOS側の設定にてファンは全部サイレントにしてたらしく、
回らなかったようです。

FAN回転後、FF15ベンチ 4K 高品質にて実験 。
CPU max 74℃ 大体55℃ 。GPU max58℃ 大体45℃。
音めちゃ静かヾ(*´∀｀*)ﾉ。



ここまではよかったのだけど、

残念だった点は、
通常時のCPU温度が思ったほど下がらず、
メーラーとブラウザ２枚程度で45～60℃をいったりきたりする。
虎徹ちゃんは…40℃～50℃、ベンチ時は少しうるさくて高温。

箱は大きくなったけど、エアフローなるものが完璧ではなく。
ほぼ吸気ケースファンがついていないので温度が下がらないのかもしれない。

底面を２枚、背面に１枚増設し、ごちゃごちゃしたあとで問題発生。
何故かFF14ベンチが開幕２０秒程度で落ちる。
電源が落ちるのか強制シャットダウンされる。再起動はしない。

ちなみにFF14落ちる手前までのACタップ電力値は340程度。
FF15は4k 高品質でも完走する。ACタップ電力値は540程度。

原因がわからず調査中。
イベントビューワーによるとOculsの関連ソフトがエラーを吐いていたので、
使わないのでアンインストール。
エラー本数は減ったけれど、FF14のシャットダウンの原因は掴めていない。

タワーケースが意外と早く到着したので早速組み替えてみた。
まずサイズは超巨大でW50 x D50 x H60 。背面底面を除き４面ガラス。
重量は20kg(;´Д｀)、配達の人ごめんなさい。(化粧箱比較図)


本格水冷用らしい。

特徴的な両サイドのガラスは開閉式、天板と正面はラッチ式。
電源は天板から釣る方式、ついでにグラボも釣りタイプ。


光るグラボついでに縦置きにしたくてライザーケーブルも検討していたけど、
簡易ラジエータが２個入るケースだとオープンかこのサイズになるみたいで…。

虎徹ちゃんが居座ってるのは、落札品のCPU簡易水冷のテストができていないt為＞＜。今回のケース変更に伴い心もとない650Wを1000Wへ変更しました。

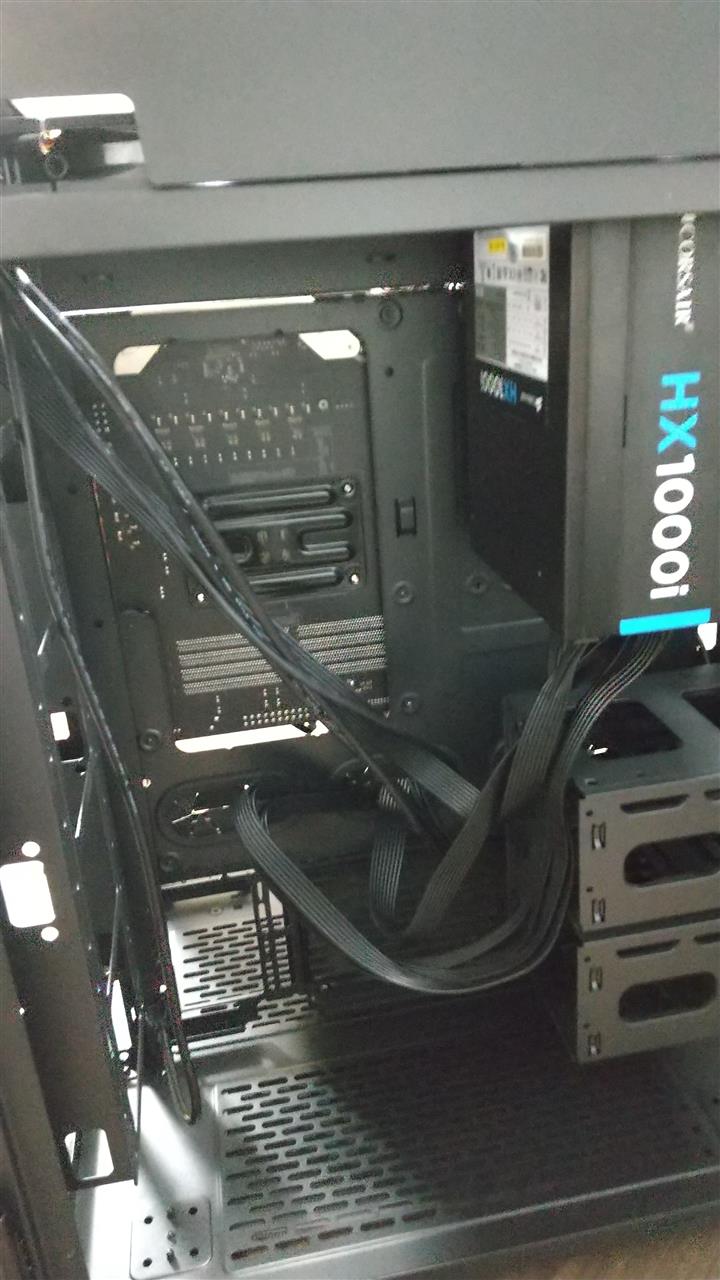

フルプラグインの落札品コルセア電源、こちらは簡易テスターにてテストしていた為、組み換え後も特に問題もなく起動。

後ろの配線スペースというかHDDスペースが大きいので配線はラクチン。

ケースファンは天板付近に２個ついてくるのみで、背面などにつける場合は別途購入が必要。

エアフローについては上排気２個以外ついていないのでベンチしつつ検討してみる。

一応FF15ベンチ、4K高品質にて実験。
相変わらず530Wぐらいまで消費電力は上がる。
FPSは55～80程度。落ち込むのはチョコボが出てくる辺りと、雪女？っぽいのが沸くあたり。

CPU温度はmax73℃、GPU温度はmax58℃。
CPUクロック数は4.4～4.8にてコアごとに変動。GPUは2.02にて張り付き。
cpuクロックmaxは5.0、GPUクロックmaxは2.05
音はとても良い。静か過ぎてポンプ音のみ。

スコアは前回の箱から500pt上昇して 6630 。電源容量と箱サイズしか変化がないので吸気ファン数マイナスにしても誤差レベルか。

まだメモリー以外は定格のはずなんだけど、ブーストかかってるのかえらい伸びてる。

次回更新は、水冷CPUが完成したらかエアフロー改善ができれば・・・。
