ローノイズでオーディオ機器に使うと高音質と一部界隈を賑わしているwiiのACアダプター。
眉唾物と思いつつ、どんなもんか確かめてみた。
定格は12V3.7A

納入メーカーはピーケーエム、ホシデン、ミツミの3社がある模様。
製造メーカは3社ともMicrochip Technology社。

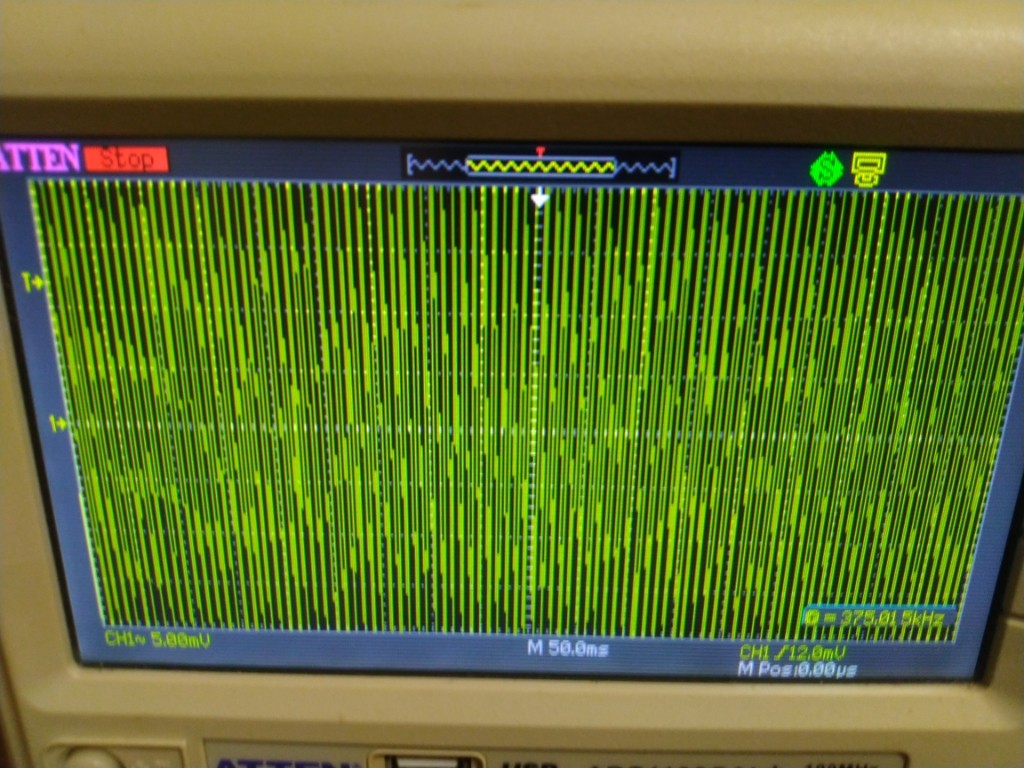

まずはピーケーエム。負荷かけての測定は面倒なので、ひとまず無負荷で。
スケールは5mV/div 50ms

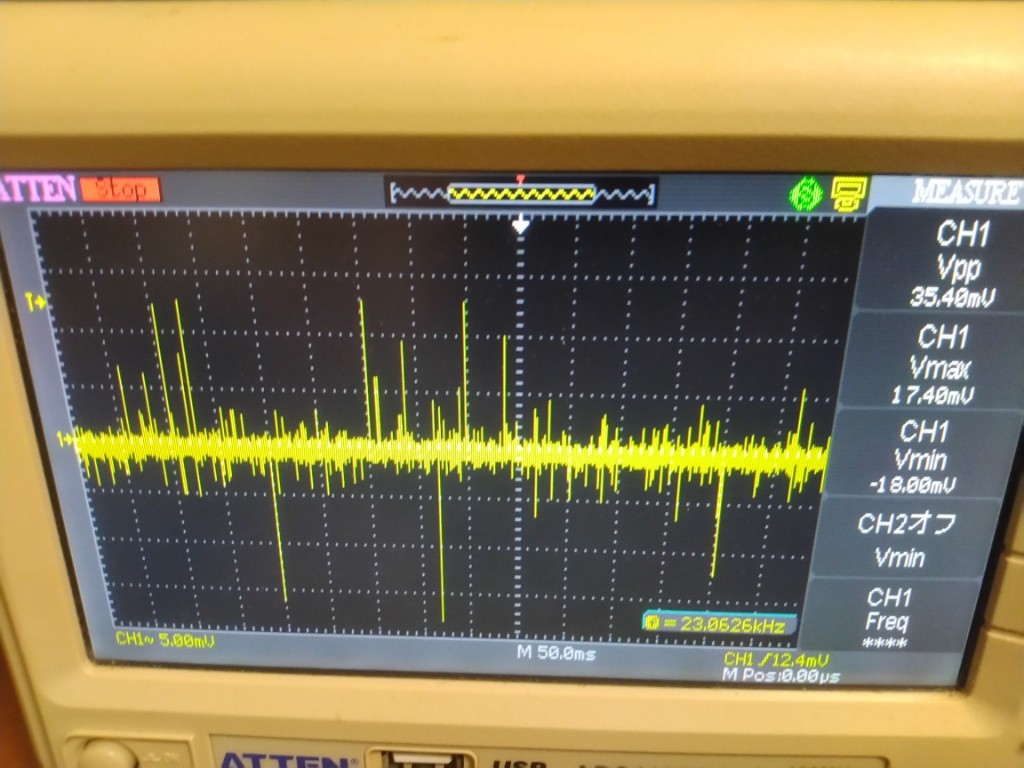

続いてホシデン。

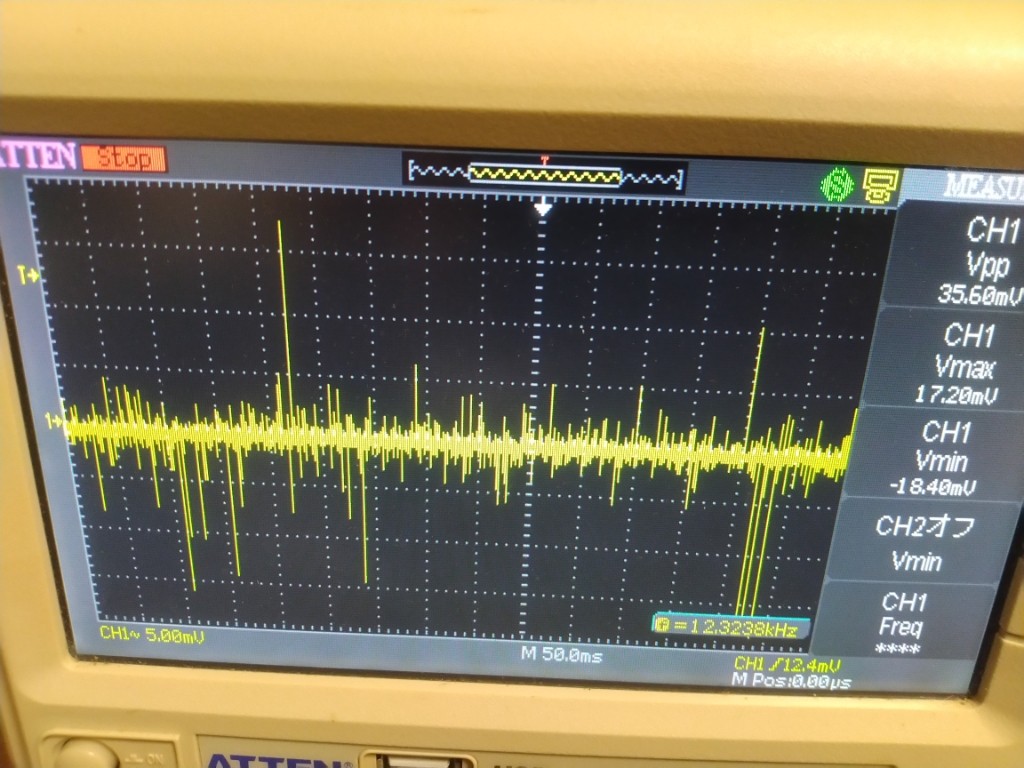

最後にミツミ。

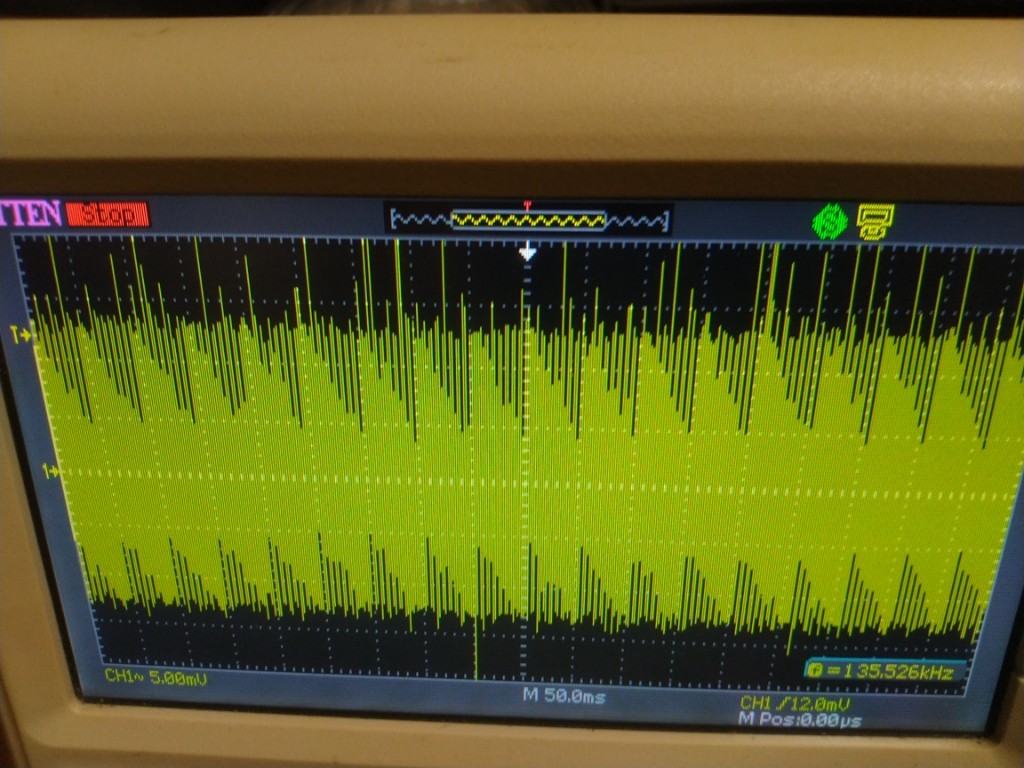

比較対象に、富士通のタブレット。19V3.16A

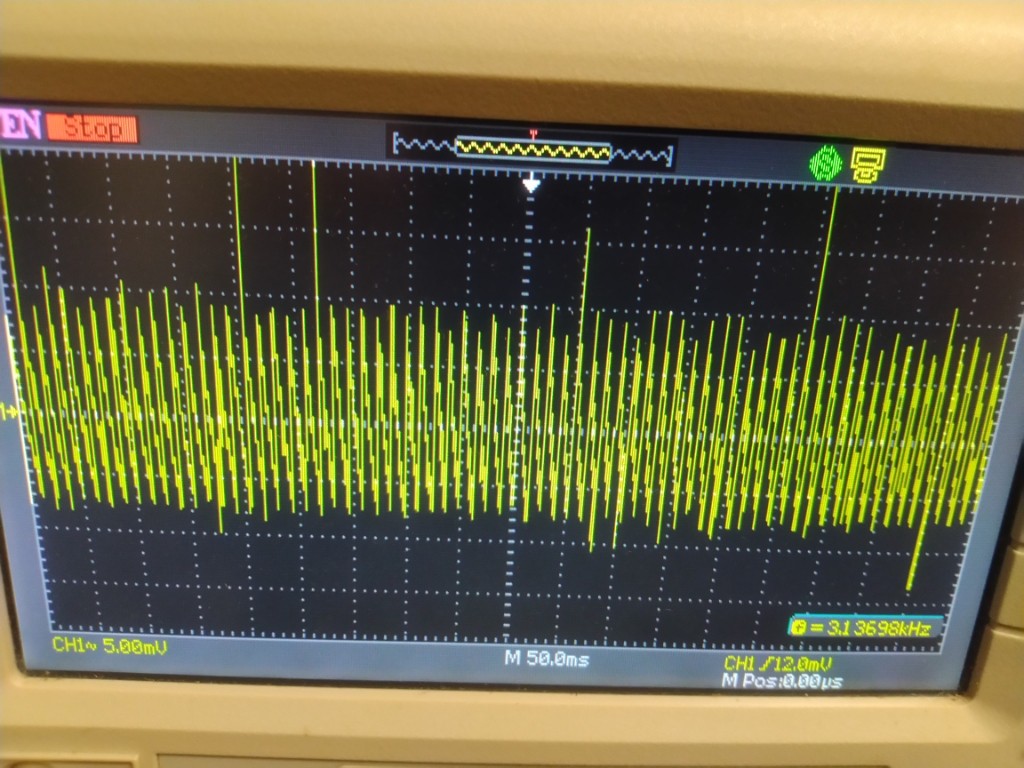

富士通ノートPC。 19V3.42A

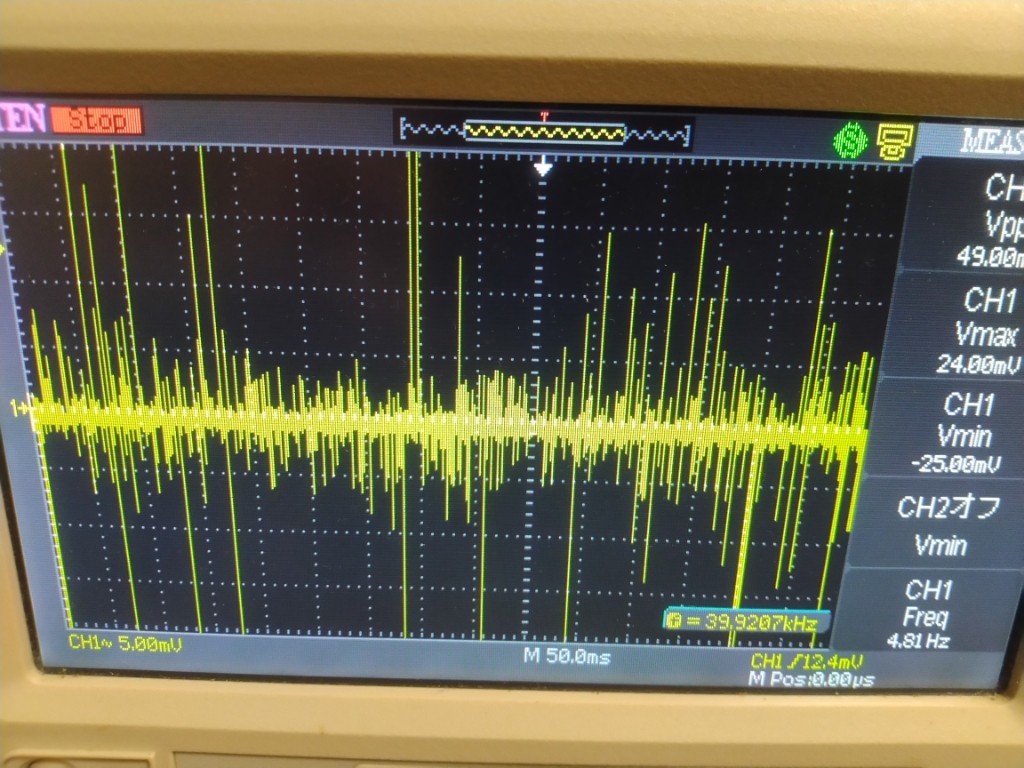

FX AUDIO DAC-X6mk2の付属品 12V1.5A
同じスケールだとスケールオーバー。


10mV/divにスケール変えて、



ということで、比較対象は少ないけど、圧倒的に高品質でした。
任天堂の要求品質が高いんだろう。
3社とも、製造元メーカーは同じなのに、
これだけ違うのは、個体差なのか、ロットの差なのか。
販売メーカー毎に設計や使用部品が違うなんてことはないと思うけど。
で、DAC-X6mk2には、純正より圧倒的にローノイズだったwii用を加工して使うことにするとして、3台を比較すると真っ先にホシデンは落選。ピーケーエムかミツミのどっちにするか。

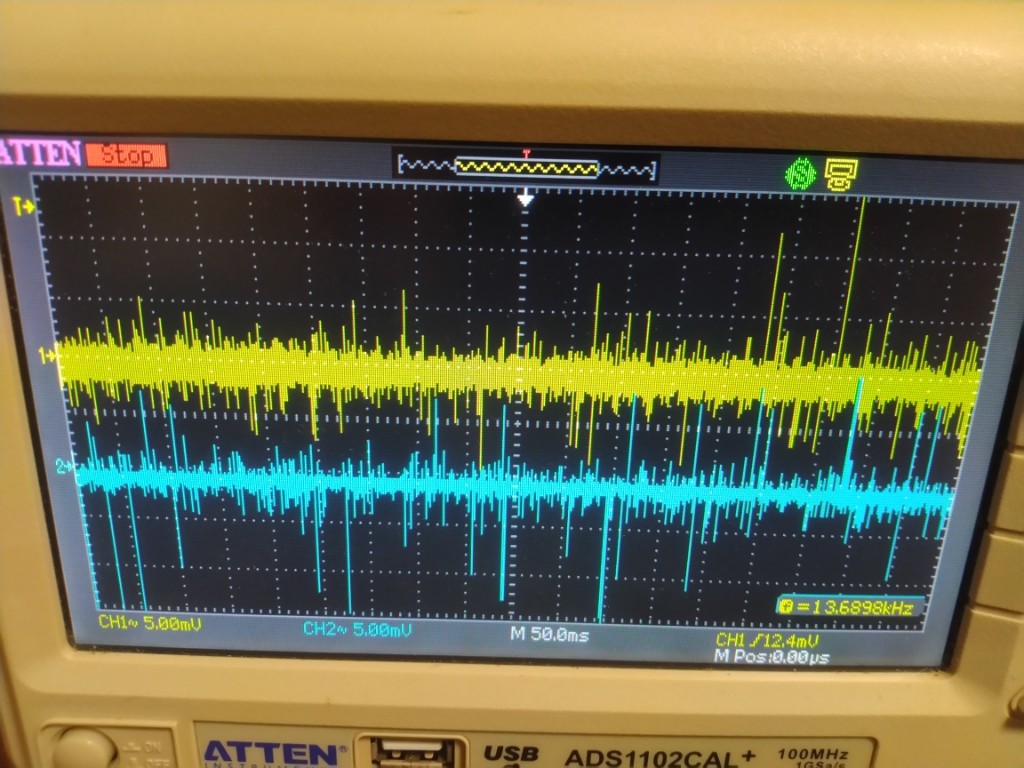

ってことで同じ画面で比較すると、



全体的にリップルが多いけど、ピークが立つ針状波形が少ないミツミと、リップルが少ないけど、ピークが立つ針状波形が多いピーケーエム。
さて、どっちがいいんだろ。
聴き比べて分かるような耳はしてないので、気分の問題か。

[おまけ]

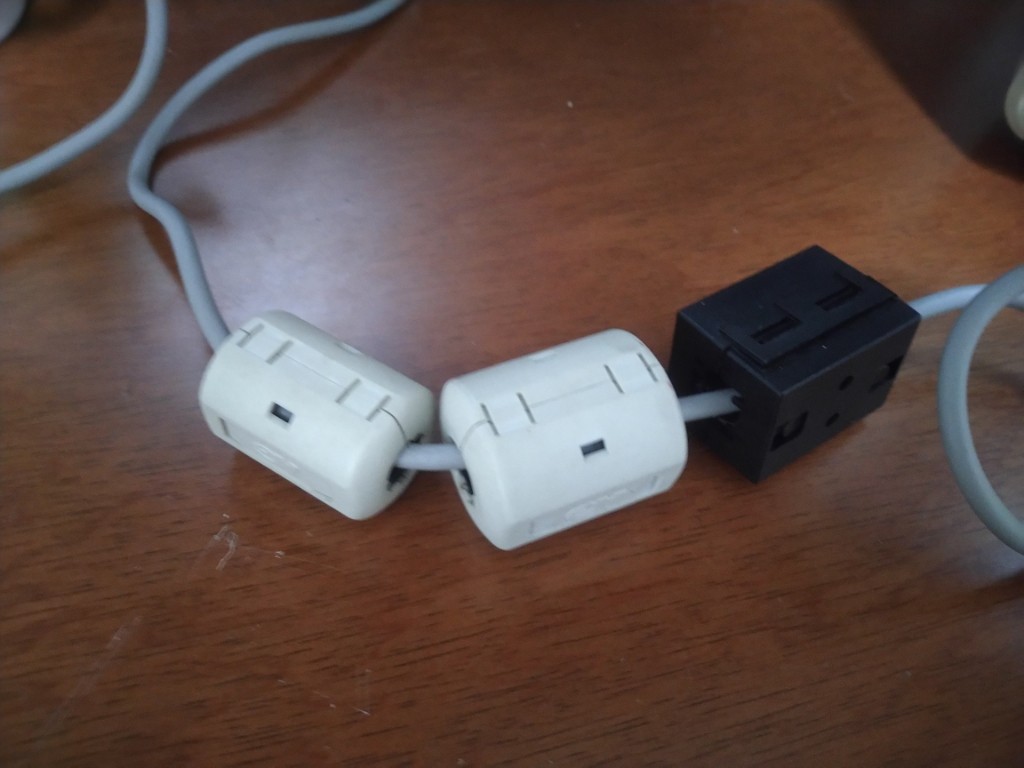

ジャンク箱にあったフェライトコアをつけてみた。適当にサイズ違いを3個。


結果は全く変化なし。無負荷での測定なので、負荷かけたら違いがあるかも。

ＰＣ用にヘッドホンアンプを購入。
アリさんで＄60.4。
購入したのはFX-AUDIOのDAC-X6MK2。
これは国内ではNFJが販売しているDAC-X6の後継機で、国内ではまだ見かけない。

DACチップはDAC-X6がシーラスロジックのCS4398なのに対し、
ESSのES9018になってる。
CS4398って、20年近く前のチップだけど、いまだ現役というのは、
なかなかしぶとい。
これに、ヘッドホンアンプはよくあるオペアンプバッファじゃなくて、
テキサスのTPA6120。
チップアンプではあるものの、ちゃんとしたヘッドホンアンプ。
うちのSW-HP10は40Ωと、割と低インピーダンスだから、オペアンプバッファでも十分だろうけど、ハイインピーダンスヘッドホンでも駆動できると思う。

で、肝心の音質は、これが抜群に良い。
もちろん、メイン機のDA-11のほうがいいのは当たり前だけど、
わずか$60でこの音質。
ＰＣ用としては必要十分。
中華DACやデジアンがよく売れてるのに納得。

カナレのインピーダンストランス。
S/PDIFをAES/EBUに変換できる。
こんな便利なものがあったんやな。
MC3+USBは同軸入力が1系統しかなくて、CDの出力はネットワークプレーヤー経由で接続してたけど、これで個別に入力できる。
信号レベルはS/PDIF出力0.5Vp-pがトランスで昇圧されて0.58Vp-p。
MC3+USBの入力感度200mV～7.0VなのでOK。



AES/EBUとS/PDIFは、音声伝送部分のフォーマットは同じだが、チャンネルステータスデータが異なっているので互換性はないらしい。
（AES/EBU互換のアンバランスはAES3id）
だけどMC-3+USBのS/PDIF 入力は AES3idにも対応してるので、であれば逆でも行けるだろうと思ってやってみたら大丈夫だった。

ETA　PD8開けてみた。
全コンセント共通の簡素なフィルター。
フィルターの立派さでは、FURMAN＜ETA＜TASCAMかな。
別に音質に何かを期待しているわけではなく、雷サージ対策のお守り付き集合スイッチなので、役目を果たしてくれればそれでよい。

香港のパーツ屋で複巻の23ステップアッテネータ用トランスを見つけたので、
バランス入出力 3in-3outのトランス式ATTを作成。
最小が-46dbでは、DACの出力レベル、パワーアンプのゲインが高いので、通常音量で１~２ノッチ。夜間とかに絞れず使い勝手が悪い。
-66dbくらいまで絞れるCA-999FGB/Pのほうが使い勝手がいいので、お蔵入りになりました。
