　素人DIY極まれリｗ

　力の掛かりそうな抉れたシャフト周りはプラリペアで塞ぎ、欠けた羽根は加工性重視でポリパテをモリモリして、どうにか形を作り…。

　なんとなくシャフト穴部分に金属製のワッシャをJBウェルドで接着して補強。

　塗装も普通のプラサフを吹いたあと、手持ちのプラモデル用のレーシングホワイトで塗っちゃいましたｗ

　オリジナルの黒とか茶色よりもカッコいい（はずだ）しネ( ´∀｀)b

　塗料が乾いたら組み付けて終わりの予定！

　

偶然東京出張があって上京していたので、夕方17:30から、東京モーターショーのプレビューナイトに行ってきました。

限定1万人ということでしたがギリギリまでチケットは買えたようで、偶然に感謝（笑）

ゲート付近はものすごい人でしたがさすが限定1万人。

中は驚く程空いていて、目当てのクルマ達にギリギリまで近寄って、気が済むまで写真撮ってこれました。

モーターショーの歴史で初の試みだそうですが、思う存分堪能出来ますし、これは首都圏にお住まいの方には本当にお勧めですよ。

次回は競争率高くなるかもね…。



クルマの事が何にも書いてないって？
まあ、既にニュースなんかで画像も出てますし、僕の感想なんて聞いても面白くないでしょうし…。
後でDropBoxのリンクでも張ります…。

　スキャンしたラベルを元にトレースしたデータが出来ました。

　普段の仕事もこれくらい早ければ良いのに(^_^;)

　ちなみに書体は元のラベルよりも若干シャープに作りました。

　一番の理由は元の文字の判読が難しく、想像で補完したのが大きいのですけど、どのみち印刷段階で雰囲気は多少変わりますし、オリジナルに忠実にレストアしてコンクールに出すわけでもありませんので、自分の好みを反映したりしています。

　なので、パクってもオリジナルと全く同じものを作れるわけではありませんので悪しからず。（笑

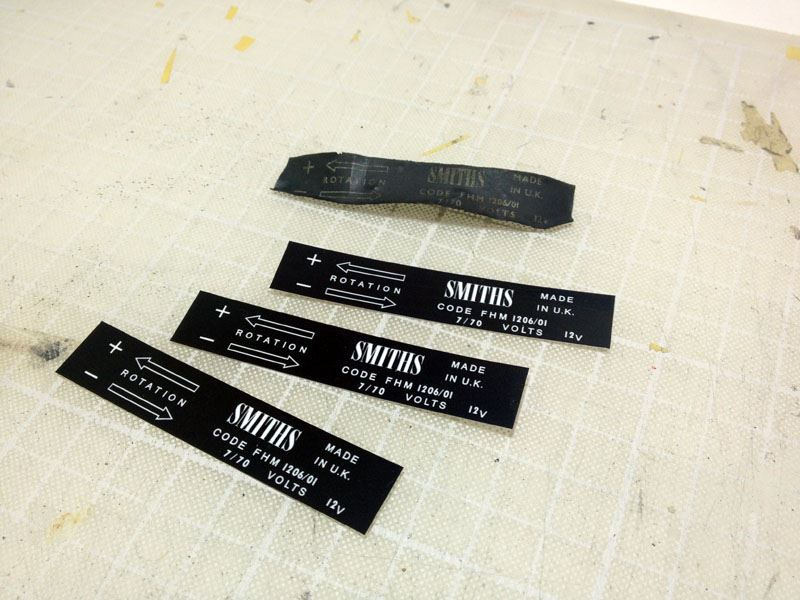

　これをカングーのステッカー製作でも使ったステッカー用紙に印字して…。



　出来ました！

　保護シートを貼る段階で失敗することが多いので複数作ったのですが、全部うまく出来てしまいましたｗ

　欲しい人は差し上げますヨ（…ってTwitterで言ったらニッチすぎてそんな奴は居ないとツッこまれましたｗ）


　あとはブレードを仕上げて完成だ…。

　サビとシャシブラックでコテコテのボロボロになっていたブロアモーターを車体から取り外した際、奇跡的にサビにも塗装にもやられずに生き残っていたSIMTHSの製品ラベル。

　当初はミテクレをそれなりに綺麗にして、機能的にある程度回復すればそれでいいや程度にかんがえていたのですが…。

　かろうじて文字も判読できますし、これも再生してみることにします。

　方法はそれほど難しいことではなく、スキャナで取り込み、あとはひたすらIllustratorなりPhotoshopのパス機能を使ってトレースしていくだけです。

　解像度を思い切りあげて、ドット絵の要領で描いても良いんですけど、パスで輪郭を拾うとデータが小さくて済むし、サイズ調整も柔軟に行えます。

　一度データを作っておけばプラモデルのデカールから実車用のステッカーまで、ありとあらゆるサイズに流用できちゃいますので、ベジェ曲線の扱いには慣れておいて損はありませんよ( ´∀｀)b

　一般的な書体であれば、パソコンの内蔵フォントからパスを生成するだけですが、デザインされているものは地道に下書きからパスを拾います。

　たとえばSMITHSのロゴはこんな感じにトレースします。



　四角い点はアンカーポイントといって、ここを起点に線の曲率をコントロールします。

　これを出来るだけ少なく作れるようになるとカッコいいんじゃないかと個人的には思っていたり（笑
　
　…なんだか車の整備っぽくなくなってしまいましたが、メーターの書体変更とか割りといろんなことに応用が効くので、重整備は苦手だけど…という人でも知っておいて損はない、ある意味現代的なレストアテクニックだと思います。

※更新が遅くてすみません…

　シャフトを抜いた際に一緒に抜けてしまったベアリング（真鍮軸受け）ですが、意外とすんなり元に戻せました。(｀･ω･´)

　これで一つ不安要素が解消したので、ちゃっちゃと仮組してみます。

　詳しくは整備手帳に書きますが、ベアリングの内側とシャフトに薄くリチウムグリスを塗っておくのを忘れずに。

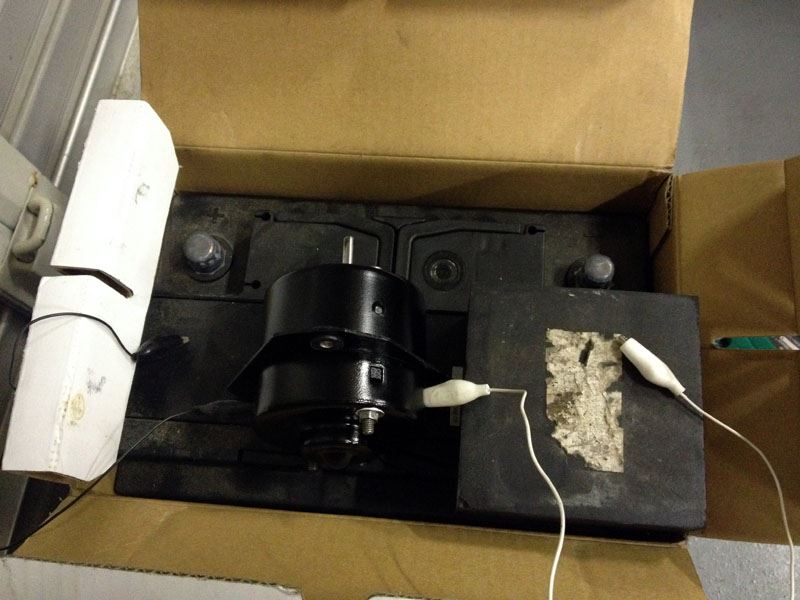

　組み上がったら早速動作試験です。

　モーターの電極にワニ口クリップを取り付けて、車検の時に外してそのまま回収したカングーのバッテリー（ヨーロッパのバッテリーは近所のホームセンターに持って行って処分しちゃいましたｗ）に接続！



　なにせ最初の状態がとても動作確認出来る状態でなかったため、今回が初めての通電。

　煙が出たらどうしようとか、動かなかったら嫌だなとか、いろんな思いが駆け巡りましたが、何事もなかったかのようにシュルシュルとモーターは動きました。

　ちなみに極性はないので、配線のプラス・マイナスを入れ替えれば正転反転も自由自在です。

　ちょっと回転が遅いような気がするのと、ブラシの擦れる音が大きいので、もう少しだけ調整しますが、とりあえずちゃんと使える物になりそうでモチベーションアップしました。
