昨年から外水道の無いアパート住まいでも下部洗浄ができないものか試行錯誤しています。
https://minkara.carview.co.jp/userid/483232/blog/37711925/
下部洗浄とまではいかなくても、融雪剤を水で洗って無効化できないかと。

で、例の農薬散布用のノズルを下部洗浄用に使ってみて、効果のほどは置いておいて、使い勝手の面でまだまだ改良の余地があります。

まず、圧倒的にノズルから出る水の範囲が狭いです。
ノズルの口を回して、射出か散布かに調節できますが、射出では水鉄砲のように細くて全体を洗うのは大変で、散布にすると範囲は少し広くなりますが、ほぼ霧吹きなので洗っているというより湿らせる感じです。
一応先端にノズルが２口あるので、射出と散布を同時にしていますが、下回りを覗き込んでみているわけではないので、どのくらい洗えているのか気持ち的に不安です。

問題がもうひとつ。
ノズルを地面スレスレで使うのですが、かなりの頻度で地面に当たってしまい、ノズルの角度が変わってしまいます。
基本的には地面に対して垂直にノズルの向きを固定しておきたいのですが、地面に当たる度にノズルを手元に持ってきて角度を修正しなければなりません。
ノズルの角度を接着剤で固める方法もありますが、このノズルは、フェンダー裏の洗浄に絶妙な角度調整ができるので、固定したくありません。

そんなわけで、この２つの問題を解決するために、改良を加えるようにします。

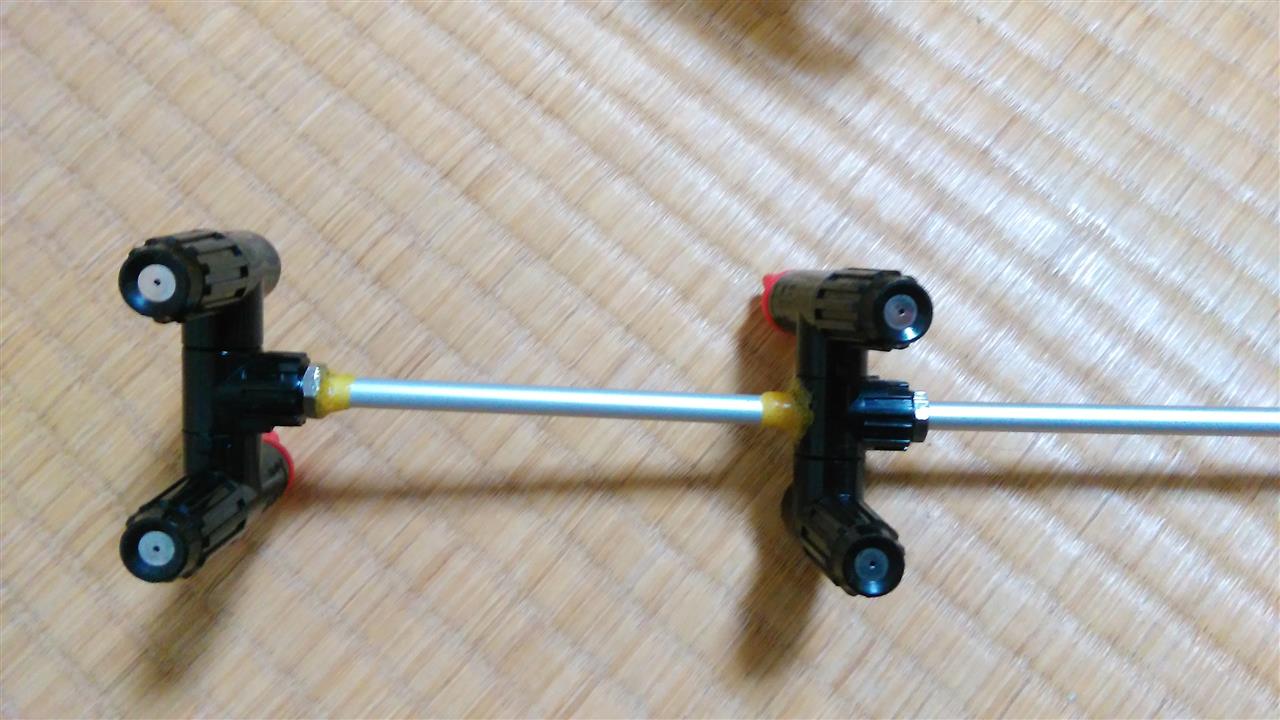

まず範囲を広くするため、ノズルを４口に増やします。

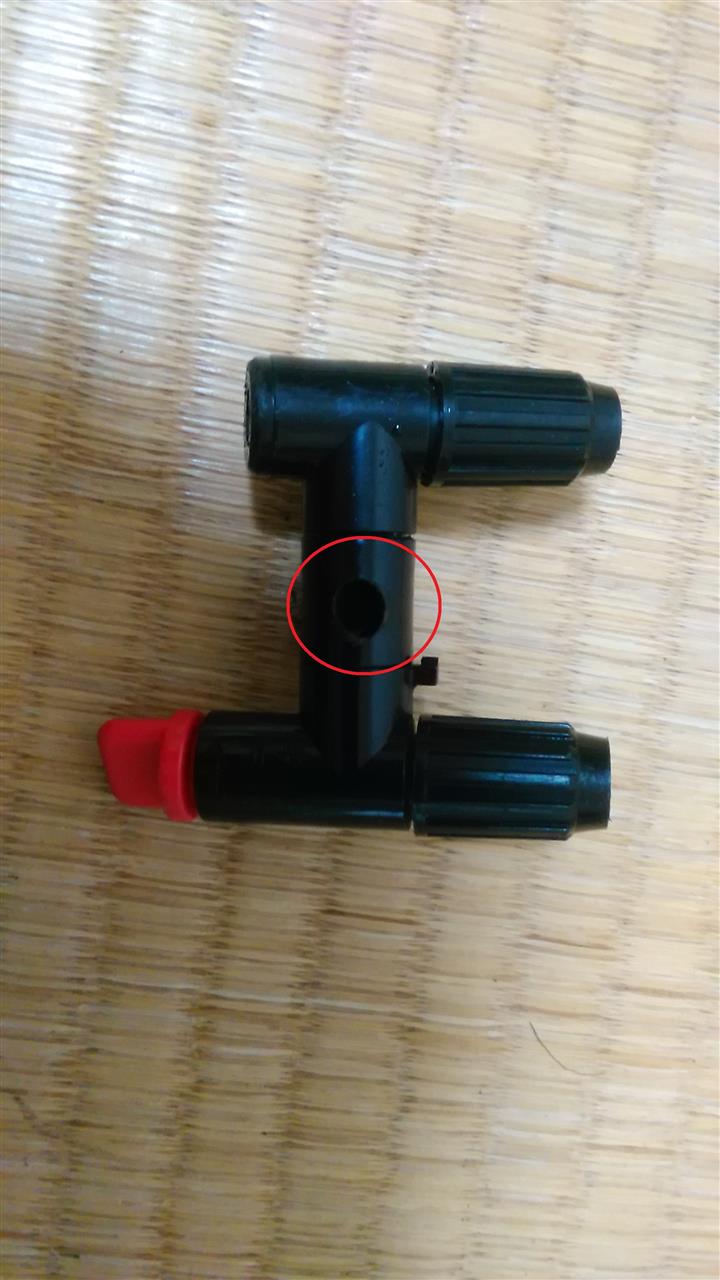

ノズルのてっぺんにドリルで穴をあけました。


そして、同じノズルをもう１本買ってきて、継ぎ足します。



穴から水が漏れないように接着剤でがっちりくっつけました。
２つのノズルが同じ方向を向くように、２口目のノズルの根元をきっちりと締めつけます。
棒と取り付けネジ（？）がどうしても緩んでしまうので、ここも接着剤で固定してしまいました。
ノズル本体と取り付けネジは接着しないようにしたので、いつでも４口から２口に戻すことが可能です。
これで一気に4か所から水を出せるので、ちょっとは効率が良くなるのではないでしょうか。

次に、ノズルが地面に当たって向きが変わらないように加工します。
要するに、ノズルの下に何かカバーを付けるわけですが、何を使えば良いかなかなか思いつきません。
悩んだ末、１００均でちりとりを買ってきて、排水＆軽量化のためドリルで穴をあけました。


途中でめんどくさくなって、かなり雑です・・・。

次にちりとりにノズルを固定するわけですが、これも接着してしまうと、フェンダー裏の洗浄に使えなくなってしまうので、着脱できるような方式にします。

ちりとりの柄の部分に、滑り止めのためのゴムを貼り付けます。



で、ゴムの上にノズルのパイプを置き、適当な大きさに切ったコルク板ではさみます。
パイプが動かないように、１００均で買った特大クリップでコルク板をはさみこんで完成です！



先端がかなり重く、パイプを伸ばすとしなってしまうので、ちりとり部分を地面にすって使うようにします。

が、ここで問題が。

・・・・

・・・・・・・・・ダサい、ダサすぎます。
手作り感がハンパないです。

正直、これ使っているところをあまり人に見られたくありません。
こればっかりは仕方ないですかね・・・。

最近はクラウドが普及しているので、あまりNASは流行らなくなったのかもしれませんが、大容量ファイルのバックアップがネットワーク内で自由にできるのはとても便利です。

ドラレコを買ってから旅行の動画を保存するようになり、NAS（バッファローLS-XL１．０ＴＢ）がついに満杯になってしまいました。
容量が大きいNASに買い替えるのは高いので、ハードディスクを２ＴＢに置換することにしました。
LS-XLのハードディスクはファームウェアを転送しないと使えませんが、ネットで調べるとなんでもやってる人がいるものですね。
手順はなかなか面倒です。

まず２ＴＢのハードディスクを用意しなければなりません。
今までは、バルクのなるべく安いものを買っていましたが、今回は訳あってUSBの外付けケースも欲しかったため、量販店で特価￥８１８０の適当なやつ（ＨＤ－ＬＣ２．０Ｕ３）を買ってきました。




現在、２ＴＢ内蔵用HDDは７０００円くらいなので、ＵＳＢ３．０のＨＤＤケースが１０００円ちょっとで買えたことになります（しかもポイントを使って１１００円引き）。
せっかくの新品ですが、欲しいのは中身のＨＤＤなので、さっそく分解しました。



ケースを開けるネジは一切ないので、隙間から精密ドライバーを差し込んで爪をはずして開けました。
隙間なくきっちりはまっているので、最初にはずれるとっかかりが必要なのですが、傷や破損を恐れなければ動作ランプの部分からドライバーを差し込むと、その横の爪が最初に外れます。
分解することを想定していない製品なので、傷は必ずつくと思います。
中身は東芝製でした。

２ＴＢのＨＤＤを外し、代わりにその辺の余っていた５００ＧＢのＨＤＤを取り付けて戻します。



サムスン製の５００ＧＢです。
この外付けＨＤＤはテレビ録画用として使う予定です（ＨＤＤをつなげるテレビがまだ無い・・・）。

そして、本題のＮＡＳ（ＬＳ－ＸＬ）を開けます。
ネジ１本外して、開けるだけです。これは開けることを想定した作りになっているようです。



やっぱり中身は東芝製です。



２ＴＢのＨＤＤに付け替えました。
１ＴＢと２ＴＢを比べると、２ＴＢの方がわずかに厚みがあり、重いので、プラッタ数が多いのだと思います。
なお、ＮＡＳに内蔵されていた１ＴＢのＨＤＤはＰＣに内蔵して使います。

さて、ここからが面倒です。

まずバッファローのＨＰから最新ファームウエアをダウンロードします。
（現在はls_series-171が最新でした）
ファームウェアは実行ファイルも含め一式がパッケージになっており、このファームウェア一式も後ほど使います。

が、まずはここから必要なファイルを取り出します。

ダウンロードしたファイルのinitrd.img,uImage.imgの拡張子をそれぞれ「img」→「zip」へ変更し解凍します。
解凍時にパスワードが必要になりますが、「linkstation password firmware」で検索すれば調べることができます。

initrd.zipから「initrd.buffalo」
uImage.zipから「uImage-lsp.5x.buffalo」→「uImage.buffalo」にファイル名を変更

の２つが必要なファイルで、適当なフォルダに保存しておきます。

これらのファイルをまっさらなＨＤＤに転送するために、「tftpd32」というフリーソフトを用意しておきます。

次にＰＣとＮＡＳを直接LANケーブルで接続します。
（NASの電源はまだ入れない）

ＰＣのＩＰアドレスを　「１９２．１６８．１１．１」に変更。
Win7の場合、
コントロールパネル→ネットワークとインターネット→ネットワークと共有センター→アダプターの設定の変更→ローカルエリア接続（右クリック）→プロパティ→TCP/IPv4のプロパティ
で「次のIPアドレスを使う」を選択

ファイアーウォールを無効化。
Win7の場合、
コントロールパネル→システムとセキュリティ→Windowsファイアウォール→Windowsファイアウォールの有効化または無効化

ＰＣでtftpd32を起動。
「Browse」ボタンを押し、先ほど用意したinitrd.buffaloとuImage.buffaloが入っているフォルダを指定。

この状態でＮＡＳの電源を入れて起動すると、tftpd32が自動でNASへファイル転送を開始します。

ファイル転送終了後、LANケーブルの接続を元に戻し、ＰＣのＩＰアドレス設定、ファイアウォール設定も元に戻します。
（間違いました。ファームウェアの転送する際は、ファイアウォールは切った方が
良いです）

BUFFALO NAS Navigatorを起動し「更新」を押してNASを検索すると、NASは認識されるものの、EMモードになっているので、ここでファームウェア一式のパッケージを実行して（LSUpdater.exe）、ファームウェアを転送します。

ただし、実行する前に、
LSUupdater.iniをメモ帳で開き
下の方にある
VersionCheck = 0
NoFormatting = 0
と変更しておかないと、バージョンチェックで引っかかり途中で止まってしまいますし、ハードディスクをフォーマットしてくれません。

ファームウェアの転送方法はバッファローの説明に書いている通りですが（IPアドレスの設定もあるようですがいじらなくても問題ありませんでした）、LSUpdater.exeを実行して画面の説明に沿って進めるだけです。

問題はここからです。
ファームウェアの転送には少し時間がかかるのですが、ずっと待っていてもなかなか終わりません。
そしてあまりに終わらないため、LSUpdater.exeから「時間切れです」っぽいエラーが出て終了してしまいます。
（ＮＡＳはランプが点滅になっており、再起動しようとしているっぽい。わかりませんが）

ここから進めずにハマりました。
が、あきらめてはいけません。

なんてことはない、もう一度ＰＣとＮＡＳを直接LANケーブルでつなぎ、tftpd32を使ってinitrd.buffaloとuImage.buffaloを転送する必要があるのです。
手順は上記の通りです。
（もちろんIPアドレスの変更、ファイアウォールの無効化が必要です）

initrd.buffaloとuImage.buffaloの転送が完了したら、またLANケーブルを元に戻し、ＰＣのＩＰアドレス設定、ファイアウォール設定を元に戻します。
あとはＰＣでBUFFALO NAS Navigatorを起動しておき、しばらく放っておきます。
ＮＡＳのランプは点滅していますが、この時どうやらＨＤＤの中身を一生懸命パーティション切ったりフォーマットしているような気がします（推測なのでわかりません）。
結構時間がかかるので、本当に放っておくしかありません。
終了すると晴れてBUFFALO NAS Navigator上にＬＳ－ＸＬが認識されて、ＨＤＤ置換が完了となりました。
