オーリス　運転席　アウターパネル　デッドニング

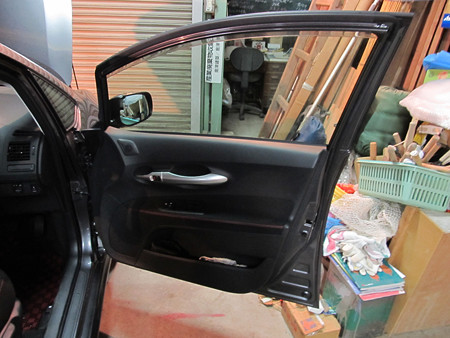

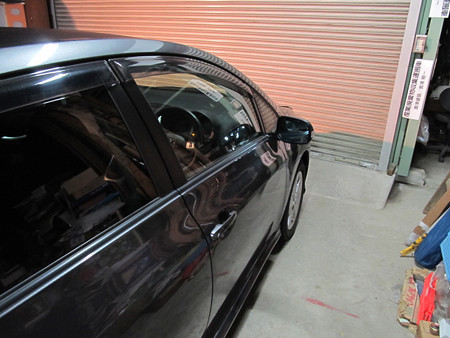

昨日の２１時半から２４時まで実家の工場にて作業してきました。


IMG_4177 posted by (C)shibi-shibi

助手席で先にアウターパネルのデッドニングをやったために作業効率は上がったので時間の短縮になりました♪


IMG_4180 posted by (C)shibi-shibi


内容的には助手席側と同じです。



IMG_4187 posted by (C)shibi-shibi

中の構造も配線などはもちろん運転席側のほうが多いですが、サイドビームや足の付け根の緩衝材の配置など骨格となる部分はまったく同一のようでした。


IMG_4190 posted by (C)shibi-shibi

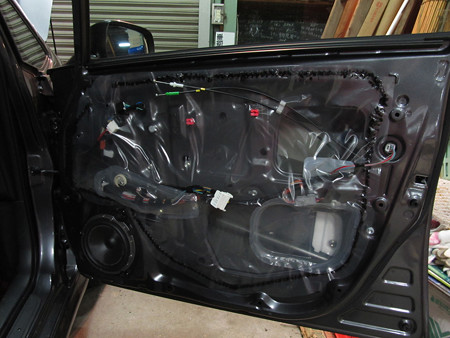

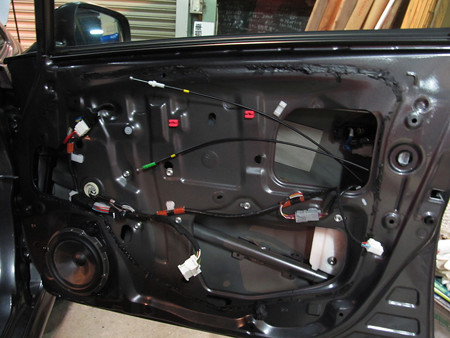

作業は助手席側と同じなのでまずは内張を外して、サービスホールをふさぐビニールも剥がします。


IMG_4196 posted by (C)shibi-shibi

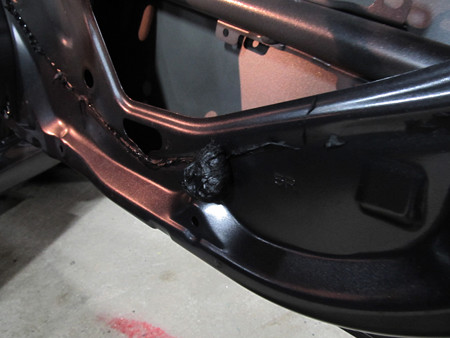

今回は夜で気温も下がったこともありビニールをくっつけるブチルゴムが少し硬くなっていたので、今後の作業を見越して簡単に取れるだけは除去しておきました。



IMG_4204 posted by (C)shibi-shibi

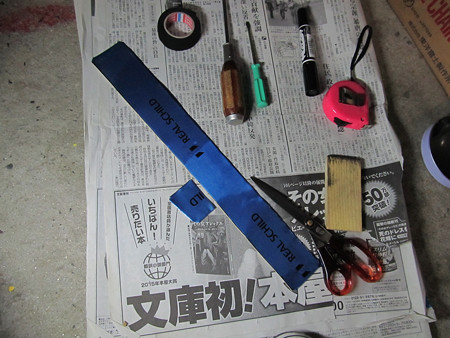

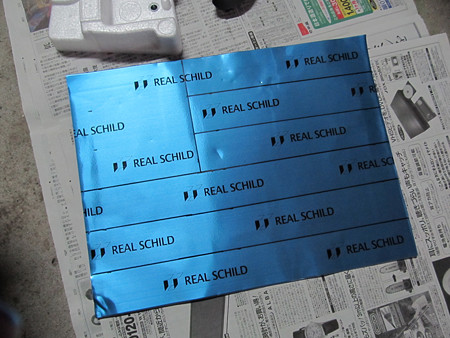

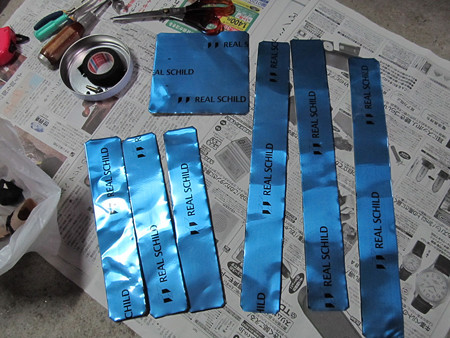

で、低周波数での共振ポイントを参考に、順次レアルシルトを貼っていきます。


IMG_4191 posted by (C)shibi-shibi



IMG_4198 posted by (C)shibi-shibi



IMG_4207 posted by (C)shibi-shibi



IMG_4209 posted by (C)shibi-shibi

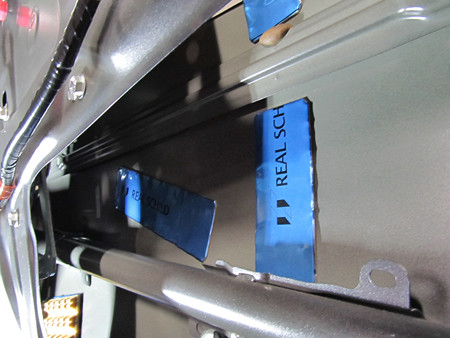

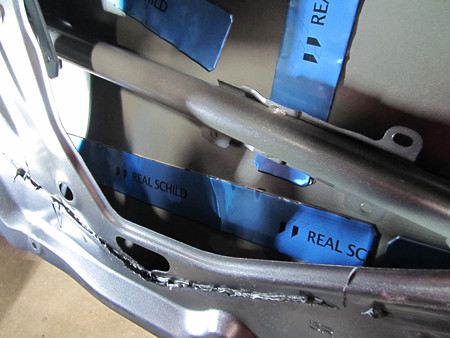

ドアの右下の最大のサービスホールから最下部を見た状態。



IMG_4211 posted by (C)shibi-shibi

同じサービスホールから右側のドアの端っこを見ています。



IMG_4213 posted by (C)shibi-shibi

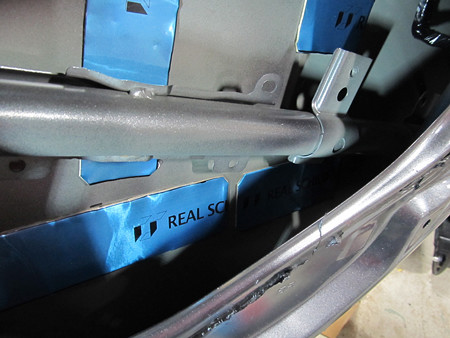

サイドビームとその上のビーム？あたり。
ここらへんは助手席と制振部分が異なります。



IMG_4214 posted by (C)shibi-shibi

足の付け根部分にあたる発泡スチロールを外して、制振。



IMG_4220 posted by (C)shibi-shibi

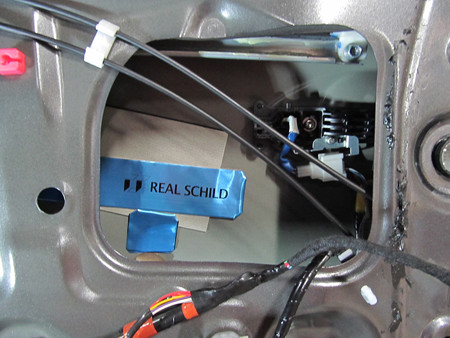

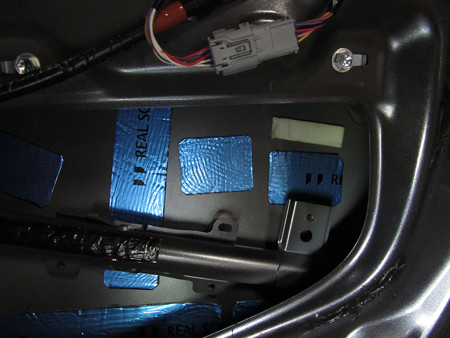

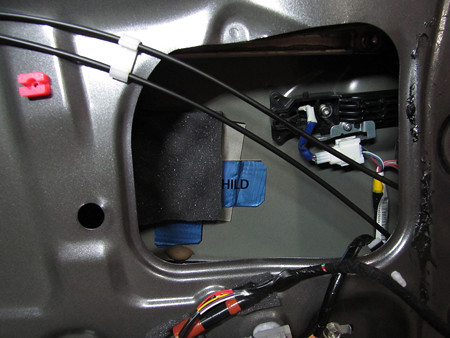

ドア右上のサービスホールです。

長軸に切ったレアルシルトが水平に貼られています。



IMG_4224 posted by (C)shibi-shibi

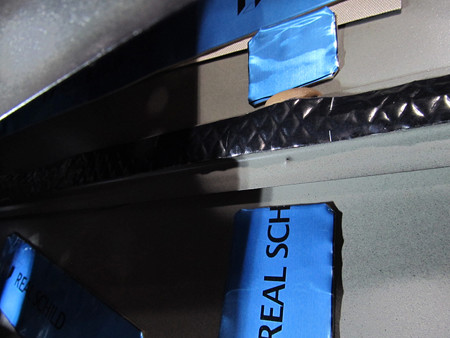

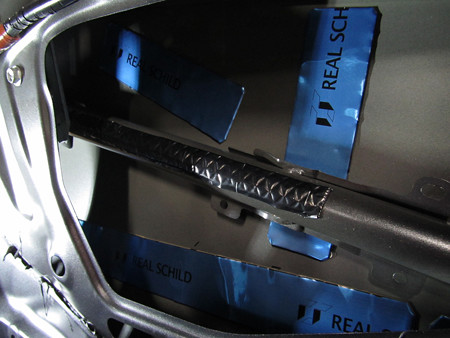

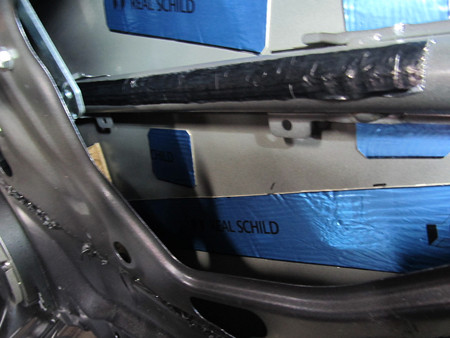

サイドビームにはＳＴＰのＧＯＬＤ ＡＥＲＯを貼りました。



IMG_4229 posted by (C)shibi-shibi

サイドビーム上のビームにも。




IMG_4233 posted by (C)shibi-shibi

貼り終わって、カマボコ板でしっかり圧着させてから再度ＭＩＤを取り付けて、７０・１００・１５０・２００Ｈｚの単一周波数を再生して、ちゃんと制振できているか、まだ共振するところはないかを確認。


ここで、２ヶ所追加でレアルシルトを貼りました。


IMG_4239 posted by (C)shibi-shibi

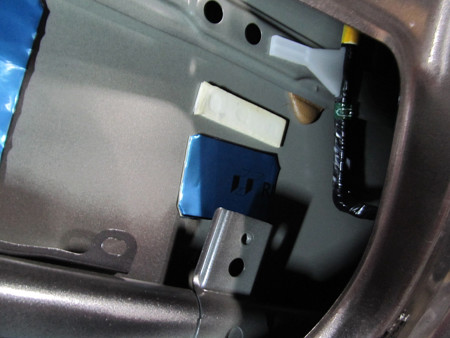

中央の小さいレアルシルトがそうです。


IMG_4242 posted by (C)shibi-shibi

左奥の小さいレアルシルトも追加。



IMG_4244 posted by (C)shibi-shibi

結果、運転席側もレアルシルトは１枚を使い切らずに終了。

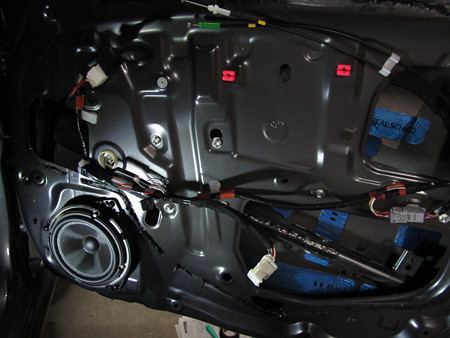

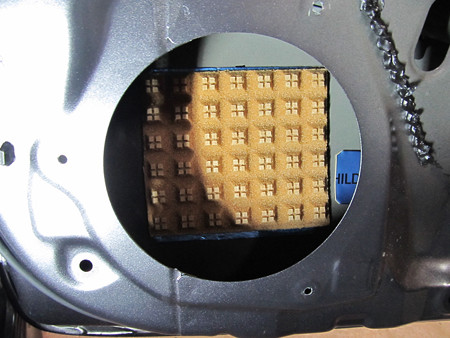

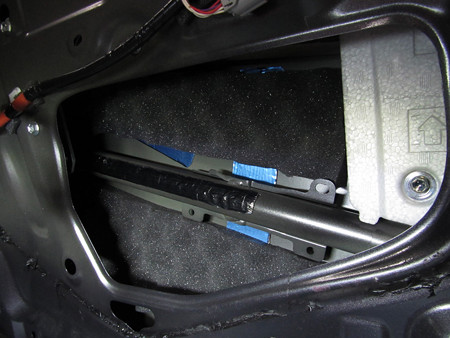

次に吸音シートです。

こちらも助手席同様に３分割して貼り、やはり少し残して終了。


IMG_4251 posted by (C)shibi-shibi



IMG_4256 posted by (C)shibi-shibi

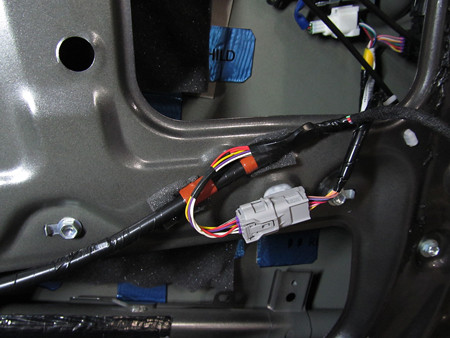

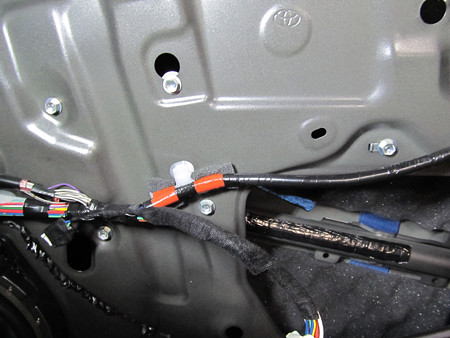

最後に運転席側が配線が多くて束ねると硬くなるからか配線を束ねるクリップ付近で異音が出ているのでそこを吸音シートで代用して鳴き止めをしました。


IMG_4248 posted by (C)shibi-shibi



IMG_4250 posted by (C)shibi-shibi


ここで２４時。

ここから３０分音楽を聴き込んで満足して帰宅しました♪
