お金がないので自作で済ますDockケーブル

昨日の夕方から断続的に深夜まで。

午後は子供たちが実家で遊んでいたので空いた時間を使ってもくもくと机に向かいました。


以前fumi-nekoさんとオフ会した時。

普段奥さんはオーリスのナビにＵＳＢメモリを差し込み音楽を聞いていますが、僕は自分の好きな曲が入っているのはｉＰｏｄ ｔｏｕｃｈなのでそれを接続して音楽を聞きます。

でもＵＳＢノイズフィルターに差すケーブルは昔から変わらずアップルの純正Ｄｏｃｋケーブル。

負担のかかる部分は被膜が破れてしまってますが、中身に支障はないのでアセテートテープ巻いて使ってます。

この貧弱なほそーいケーブルを見て、fumi-nekoさんから交換されたらどうですか？とｗ

こんなにあちこち触っているのに上流のケーブルは純正のままという。。。（苦笑）


もう現在のｉＰｏｄやｉＰｈｏｎｅはＬｉｇｈｔｎｉｎｇケーブルになっています。

でも僕のｉＰｏｄ ｔｏｕｃｈは第４世代なのでＤｏｃｋケーブル。

ぱっと調べてもモンスターケーブルの３０００円台、フルテックの６０００円台くらいしか扱いがありません。

素子にお小遣いを使い込んでしまったので、モンスターさえ買えません。

。。。。


作るか。。。



IMG_5628 posted by (C)shibi-shibi

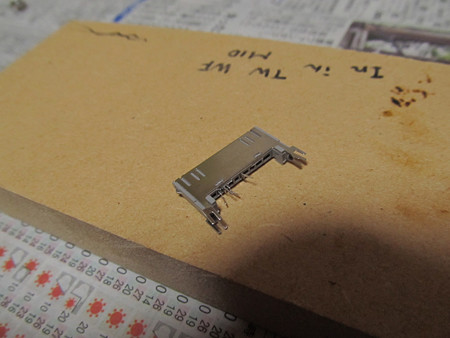

一応以前自作用にＤｏｃｋ端子を１組購入していたのですが、ネットで調べると小さな抵抗を入れないと認識しないとか出てくるので諦めてました。

まぁいいかと少し前に買っておいた１００均のＤｏｃｋケーブル。

オーリスに接続するとちゃんと音が再生できるので、このコネクタを流用しようと考えます。


IMG_5633 posted by (C)shibi-shibi

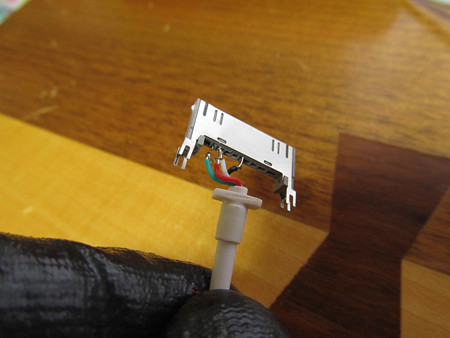

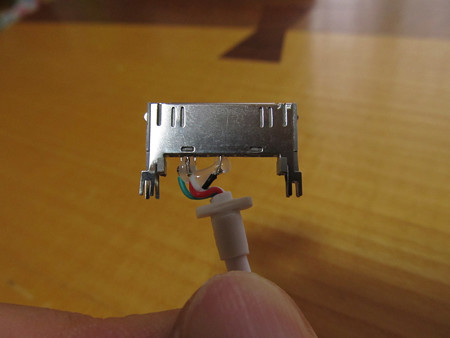

１００均のコネクタ。



IMG_5639 posted by (C)shibi-shibi

うーん。。。

どうみてもシンプルにハンダ付けしてホットボンドで固めてるだけですが。。。

抵抗なんてないし。。。


IMG_5647 posted by (C)shibi-shibi



IMG_5644 posted by (C)shibi-shibi

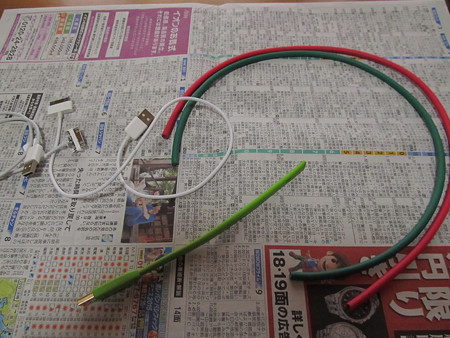

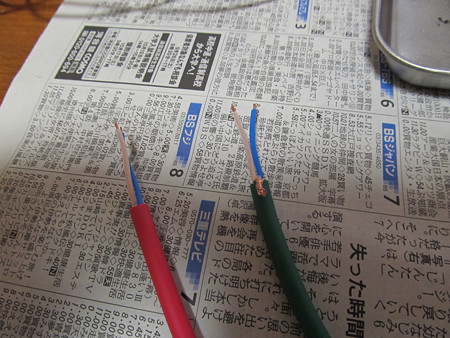

ケーブルは以前ＳＤナビからＵＳＢ接続を可能にするために使用したモガミ２５４９がまだ余っていたので再登場です。

このときに比較用に買ったオヤイデのＵＳＢケーブルｄ＋の破片（緑色の金コネクタのケーブル）も残っているのですが、あのときも比較してモガミのほうが好みだったので、今回はモガミだけの１本作製。



IMG_5649 posted by (C)shibi-shibi



IMG_5651 posted by (C)shibi-shibi



IMG_5653 posted by (C)shibi-shibi

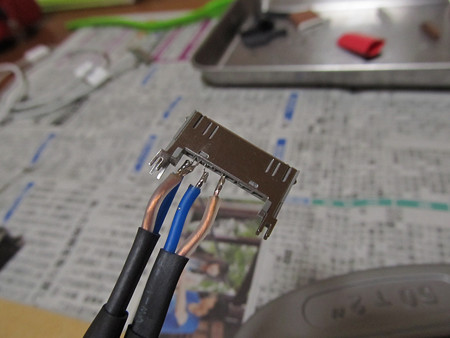

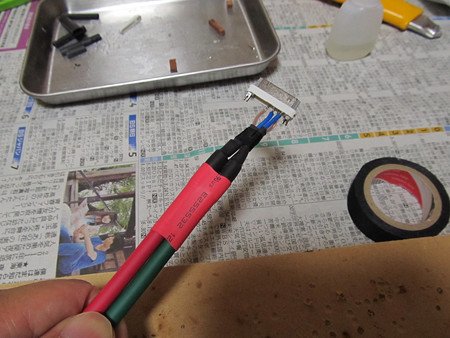

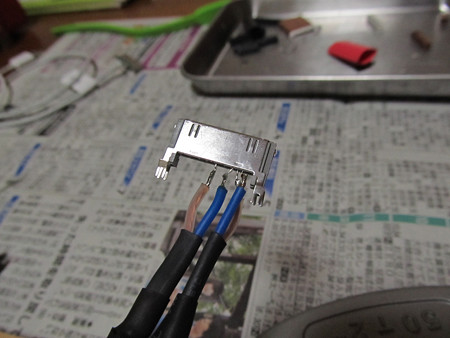

ハンダ付けを慎重にやって成功。部品が小さい！



IMG_5655 posted by (C)shibi-shibi

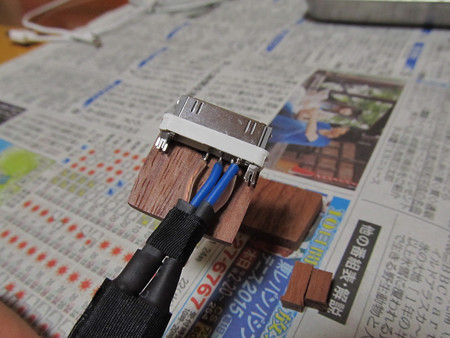

コネクタのカバーは再利用できるタイプではなく破壊してしまったので、代わりになるものが思いつかずまた木材ブビンガ登場ｗ


IMG_5656 posted by (C)shibi-shibi

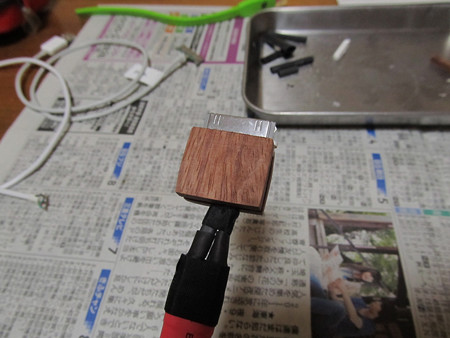

瞬間接着剤シアノンで木材を接着して隙間にたっぷりとホットボンドを流し込みました。

コネクタピンが小さいし、振動でコネクタ同士がショートでもすると困るので。。。

そもそも信頼性の低い自作だし。。。



次にＵＳＢ Ａコネクタも流用しようと安易に考えていましたが、いざばらすとＵＳＢコネクタの中身の作製方法はいろいろな仕様があるんですね！

写真撮ってなくて残念。

困ってしまい物置にあったＰＣ用で使っていないＵＳＢも出してきて２個バラしたもののまぁ再利用できない仕様のものばかり。。。どれも仕様が違うし。。。

もう力技で２つのＵＳＢコネクタの部品をドッキングさせる荒技を駆使。



IMG_0832 posted by (C)shibi-shibi

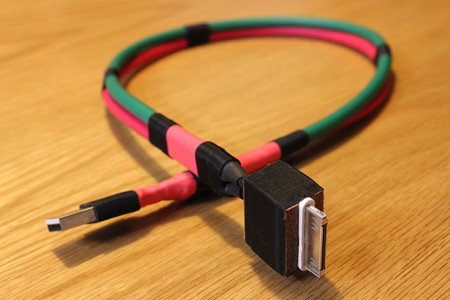

完成しました。

すぐ試聴。１時間。

なるほど、音が変わります。

うんうん。純正よりいいからよしとしよう。


作製費

ケーブル：モガミ２５４９　￥１７３／ｍ（５０ｃｍずつ２本使用）
Ｄｏｃｋコネクタ：１００均Ｄｏｃｋケーブル　￥１０８×２＝￥２１６（分解確認用＆予備で計２本）
ＵＳＢ Ａコネクタ：ＰＣ用の使っていないものを使用￥０
