現在、音声信号ラインでの直列抵抗の軽減を考えています。



現状は、

4chアンプ　→　ナノテックシステムズ　#79SV　16G　→　自作パッシブネットワーク　→　S/A lab　SP-2020A 14G　→　JBLのスピーカー

です。。。


パッシブネットワーク内のMIDに直列されているコイルのDCRの減少。

現状、Jantzenの15AWGコイル　0.075Ω。

英国からMundorfの2mmコイルL200が届けば0.04Ωになるのでここで半減。


先日のパッシブの制振と合わせて行う予定のものもこの内容の延長線です。

接点の減少を狙ってMIDは2接点、TWは1接点をなんとか減らせそうです。



スピーカーケーブルの直接抵抗。。。

ケーブルを太くすれば稼げるそうですが、先日買ったばかりのナノテックシステムズ。

気に入っているケーブルだし交換はしたくないなぁ。。。

でもここが一番細い。。。

#79SVには太さのバリエーションはありません。。。



倍ワイヤーでしょうか。。。



ナノテックシステムズのところだけでも。。。


はたまた実験的に別のケーブルに交換して試してみるか。。。




2年くらい前に、ホームオーディオを楽しんでいる方にアルファを聞いてもらった時にMIDの低域がスカスカなことを話したら同じことを言われたことがありました。

アルファはドアヒンジ部分の導通に倍ワイヤーは不可能だったので、理由もわからずなるほど、、、とだけ思っていたのですが、こんなところでつながるとは。。。

オーリスはドアヒンジの導通は楽勝です。

たぶん10Gくらいまでなら通っちゃいそうです。


＊＊追記＊＊



ケーブル長の目安はこんなところでしょうか。。。

カナレ電気のサイトから拝借。

朝から家族の目を盗んではチマチマチマ。。。

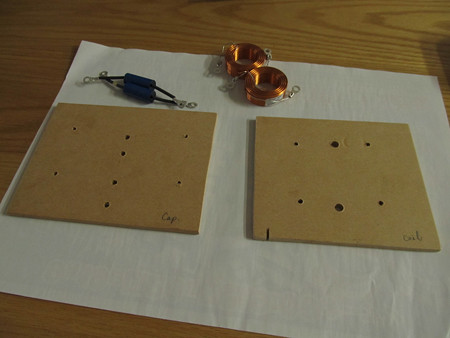

昨夜遅くにまったく非力で困ったさんの我が家の電気ドリルでえっちらほっちらとMDFに穴開け。



IMG_8844 posted by (C)shibi-shibi


IMG_8847 posted by (C)shibi-shibi

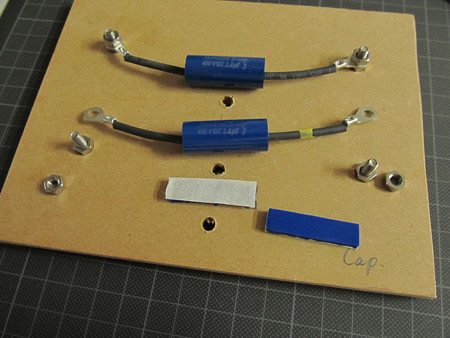

コンデンサはJantzenのStandard Z-cap。

MDFに直固定用とソルボセインをかます用を準備。



IMG_8860 posted by (C)shibi-shibi

絹糸で固定。

結局めぼしい結び方がなかったので普通の縛り方（苦笑）




IMG_8852 posted by (C)shibi-shibi

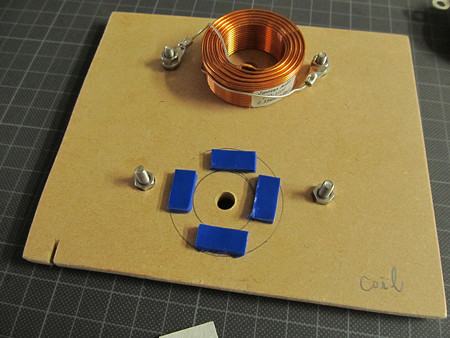

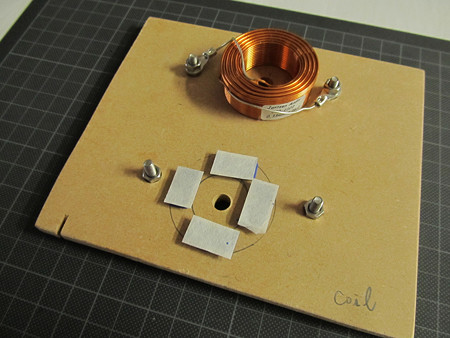

コイルもJantzenのたぶん18AWGコイル。



IMG_8854 posted by (C)shibi-shibi

ソルボセインがねちょねちょしてるので先日使った和紙のあまりをサンドウィッチ。。。



IMG_8864 posted by (C)shibi-shibi

コンデンサとコイルのリード線の制振は厚さが5mmくらいのエプトシーラーと30mm厚プロファイル加工ウレタン吸音材を用意。





IMG_8866 posted by (C)shibi-shibi

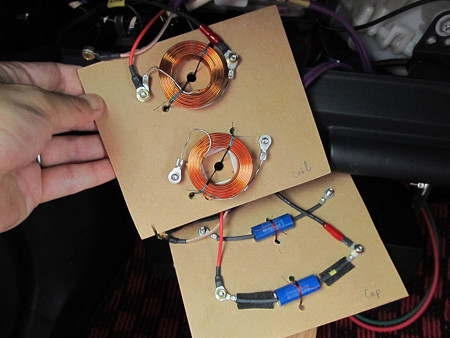

今あるパッシブから。。。



IMG_8869 posted by (C)shibi-shibi

TWもMIDも1次のシンプル構成に変更。

これで試聴して、、、

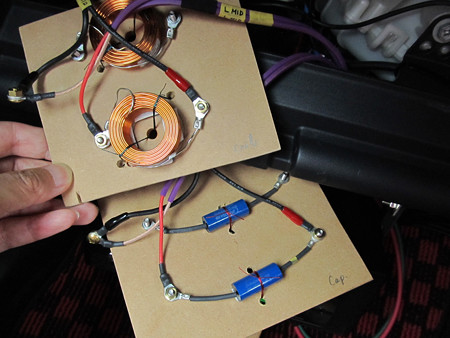

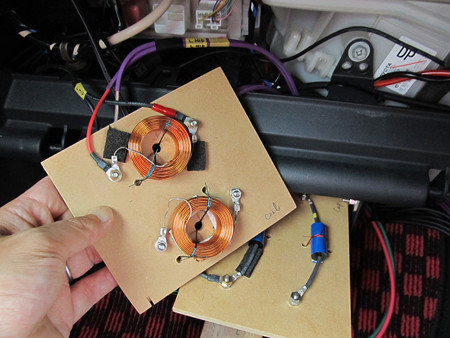

IMG_8873 posted by (C)shibi-shibi

エプトシーラー入れてみたり、、、

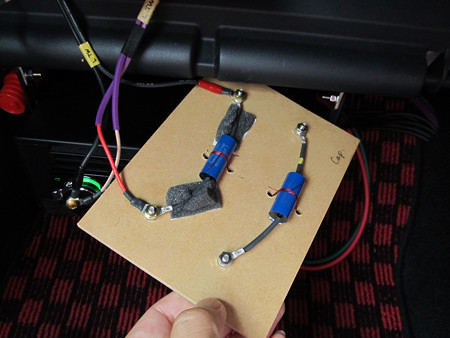

IMG_8874 posted by (C)shibi-shibi

ウレタン吸音材に変えてみたり、、、



IMG_8877 posted by (C)shibi-shibi

ソルボセインサンドウィッチに変えてみたり、、、

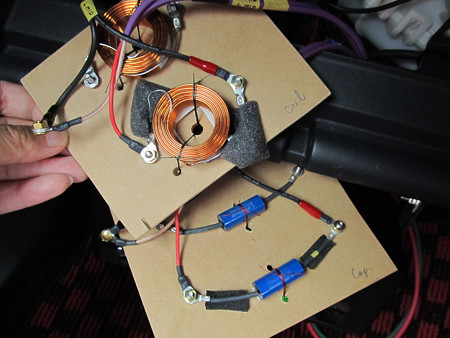

IMG_8879 posted by (C)shibi-shibi

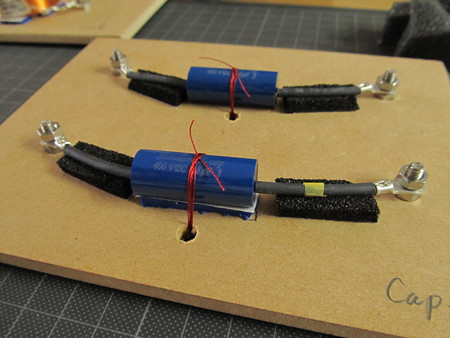

リード線を制振してみたり。。。


再度戻して比較し直したりしました。




今日の実験の僕なりの印象です。


・コンデンサやコイルを直に制振してあげると音も変わる。

・コンデンサ側のソルボセイン制振では音のフォーカスが絞られていく感じ。いいと思いました。

・コイル側はソルボセイン制振では元気がなくなります。シュッとする感じもありますが、エネルギー感が減ってしまうのでマイナスみたい。

・リード線の制振はう～ん、、、微妙です。あった方がいいように感じるけどプラセボかも。。。

・そんな印象なのでエプトシーラーとウレタン吸音材の差はまったくわかりません。

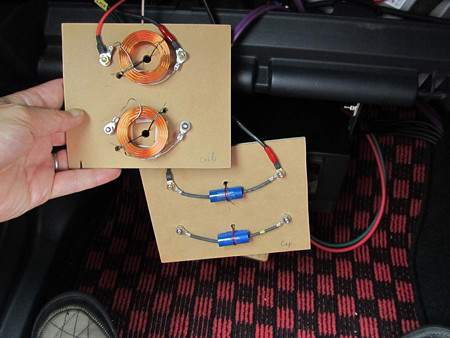

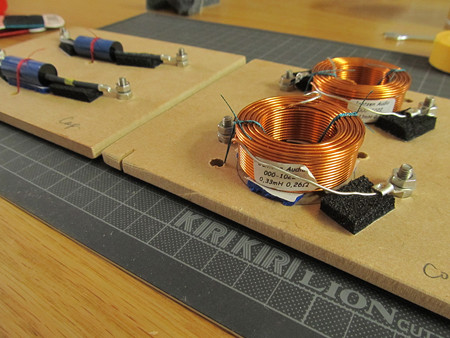

IMG_8882 posted by (C)shibi-shibi

という結果から踏まえるとこの組み合わせが一番よかったです。

コイルは軟材の制振材を入れずに硬い木材なりにがっちり固定してあげたほうがいいように思います。
絹糸使いましたが、正直普通にタイラップでガチッとしてあげたほうがいいかもしれません。

コンデンサは微振動を軟材でもいいので逃がしてあげるほうが吉という印象でした。


この結果を踏まえて、接点を今よりも減らしながらパッシブボードを作り直してみます。



先日の海外発注。まだお店にブツすら到着していませんので何の動きもありませんが、ちょっとまた素子を仕入れたい衝動が出てきました。。。（苦笑）
困ったもんです。


今欲しいもの。

オーリスのパッシブ用。

Mundorf　ZN　1μF

Mundorf Supreme　0.1μF

Jantzen　赤ジャン　0.1μF


アルファの新規キャパシタ用

BlackGate　FK　100μF（本命）

Audio Note　快晴　470μF（使っている人見たことないので遊んでみたい）

Audio Note Standard　470・1000μF（同上）

Mundorf　MLytic AG　4700μF（同上）


これを来月狙おうかと。。。(≧∀≦)ﾉ

おはようございます。

昨日は寝落ちでした。。。なので早起き（笑）



最近、ネットで電気の勉強しています。

主にダンピングファクターに影響する因子について。

掘り下げていくといろんな数式が出てきて、一瞬頭もフリーズしますがここで止まっちゃイカンと思いつつ。。。

音作りに役立てばいいですが。。。





IMG_8841 posted by (C)shibi-shibi

いきなりぶっつけ本番で制振作業せずに実験してみることにしました。


手持ちのコイルとコンデンサ眺めていると使えそうな定数があったので。。。


糸の色に音は関係ありませんｗ


今日やれればいいなぁ。。。

本日3連休の中日。。。


午前中から豊田市へ。



160918_113931 posted by (C)shibi-shibi


今月25日で終わってしまう豊田市美術館で開催されている「ジブリの立体建造物展」へ出かけました。


夏休み中にも行こうと思っていましたが、親が乗り気なのに子供がイマイチの反応だったので延期したイベントです（苦笑）


絶対食いつくはずと思い出かけたものの、まさかの大行列。。。（ﾟε゜;）


160918_113610 posted by (C)shibi-shibi

かつ、雨。。。（ﾟε゜;）


侮っていました。。。遠方から来られている方も結構いるようで県外ナンバーも目立ちました。。。


ちらほら聞こえてくる声は4時間待ち。。。(@_@)


子ども連れの方が多かったですが、みんな待てるんや。。。(@_@)



お昼前だったので、上の子の


「ダメだ。飯だ飯！」


という言葉に誰も反論できず、引き返しました。。。(T.T)


なんとももったいないお休みの使い方。。。




で、雨の午後自宅のPCでポチポチ。。。


日本の住所を英語にしたときの記載方法がわからずググってみたり。。。


そして、Order　Complete　ww


今日のドライブでもオーリスは僕には十分楽しい音です。


でも、アドバイス頂いたことでもう少し前に進めるか検討してみようと。。。


いくつかありますが、まずはこちらを。。。


DCRの低いコイルを注文しました。


MundorfのL200。


国内の半額以下の価格でしたが、18日間のメーカー取り寄せ期間必要。


ついでにとある方のみんカラを拝見していてワクワクしてきたので、久しぶりにパッシブ用にフィルムコンデンサを注文してしまいました。


Clarity CSA。僕には懐に優しいお値段でした（´｡｀)


1ヶ月待てば届くかな？？？


そして届くまでの間にパッシブの端子台の見直しです。定数ではないです。


どこか変更できるか。。。TW側で1点、MID側で2点接点を変更できそうです。。。



ついでですが、キャパシタを制振した効果がしっかり出たのでパッシブもそういったアプローチができるのか。。。考えてみたいと思います。。。

ホントは今度の日曜あたりにとも思っていましたが、少し早めに行動に移しました。。。

仕事していないかのようなw趣味に充実した日を送っております♪

音がよくなっているかは別問題ですが。。。（苦笑）




IMG_8803-2 posted by (C)shibi-shibi

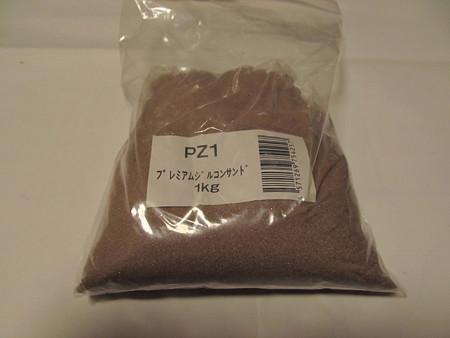

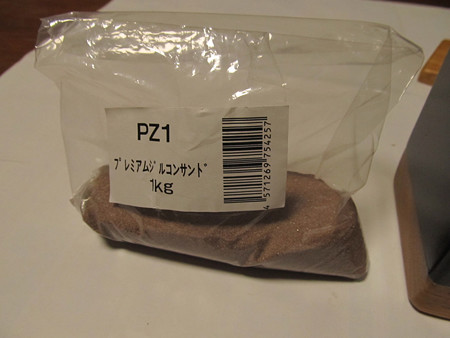

ジルコンサンドです。1kg購入しました。



IMG_8799 posted by (C)shibi-shibi

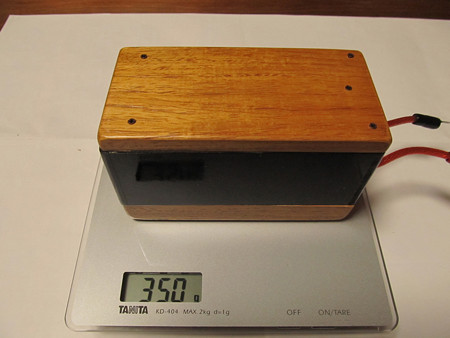

充填前の自作キャパシタの重量です。350g。




IMG_8806-2 posted by (C)shibi-shibi

砂を充填する前にもう少し前処理をします。

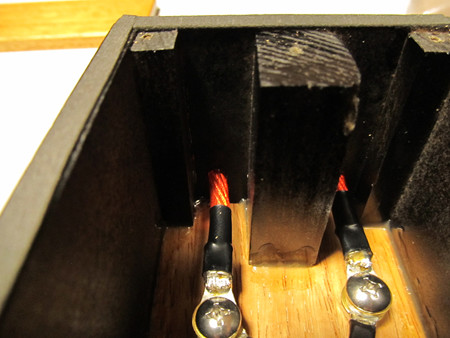

底板には木工ボンドを広めに塗って漏れ対策。天板側にはガスケットを作っていますが、ケーブル部分がギリギリで作っているもののもしかしたら漏れるかもしれないので、、、



IMG_8811 posted by (C)shibi-shibi

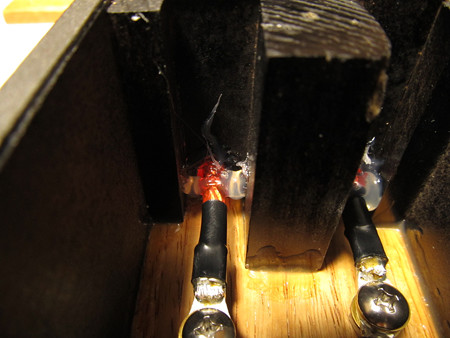

ホットボンドで塞ぎました。



IMG_8821 posted by (C)shibi-shibi

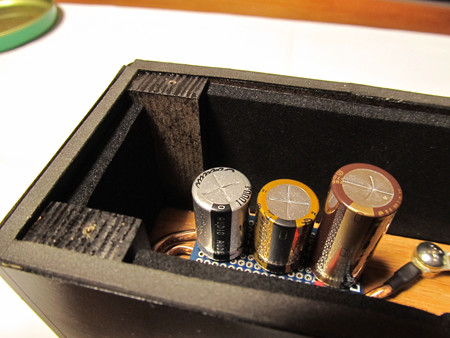

そして、ジルコンサンドの入った袋を横に置いてキャパシタを眺めているとどうも体積がいっぱいいっぱいかも？と思ったので、硬質スポンジがあったので体積を減らす作戦に出ました。

基板や素子には影響しないと思います。

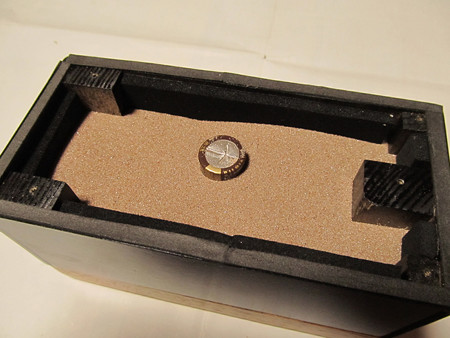

さて、、、行きますか。。。











IMG_8823 posted by (C)shibi-shibi












IMG_8825 posted by (C)shibi-shibi











IMG_8829 posted by (C)shibi-shibi






IMG_8831 posted by (C)shibi-shibi

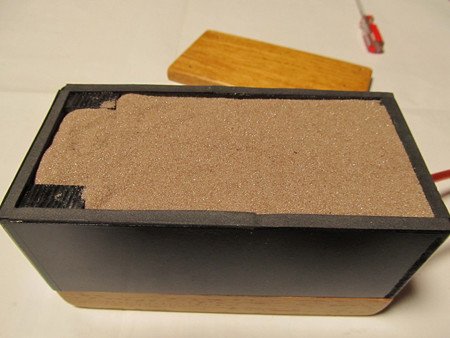

フタ閉めて、、、









IMG_8833 posted by (C)shibi-shibi

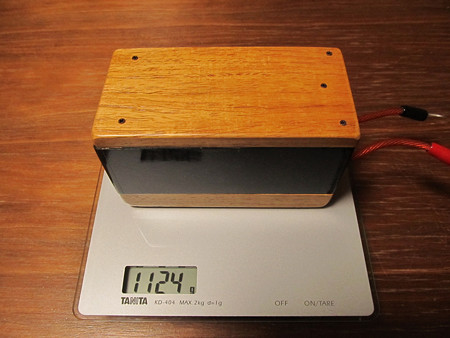

770gアップしました。

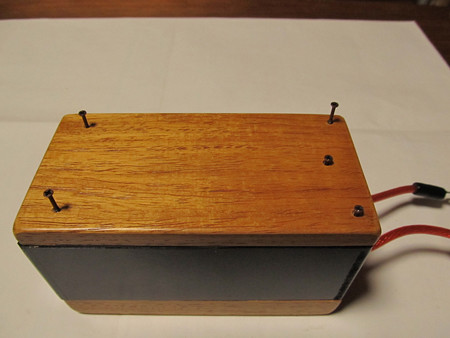

IMG_6632 posted by (C)shibi-shibi

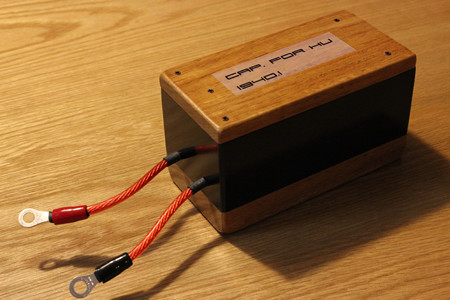

これで最終形態です。




文字シール。

もちっと乳白色の薄い透明タイプだと思ったのに。。。(T.T)


少し前に仕入れたポルシェフォントです。


モスコニのアンプカバーの記載もこのフォントらしいです。



今から取り付けます♪
