昨年の9月22日にやった「ネットワーク素子の制振」という実験結果を受けていつかやろうと思っていました。

今回、音作りのブラッシュアップの過程としてパッシブネットワークを手直しする必要もあったので重い腰を上げて作業を始めたのが昨年末。。。

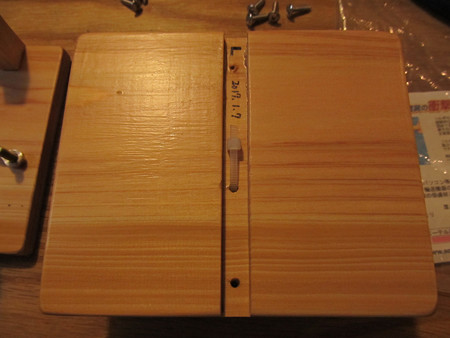

メインはネットワークボックスの作製です。

オーリスではこれで3台目になります。。。



現在はMIDはフルレンジ、TWをハイパスしているだけなので小さなボックスにダウンサイジングとなりました。



IMG_0986 posted by (C)shibi-shibi

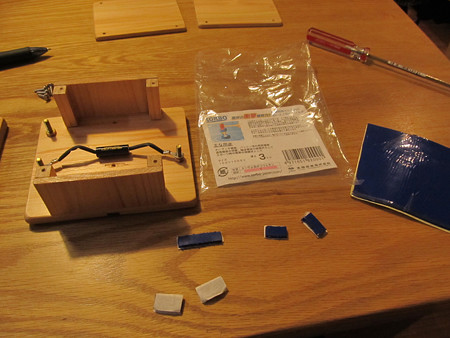

昨夜家族も寝静まってからリビングでちまちま作業開始です。

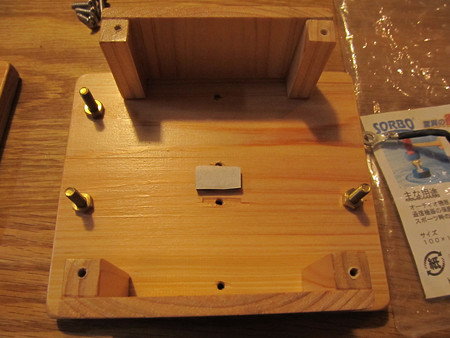

コンデンサの固定は僕なりですが、制振してあげたほうが音がよかったという経験を持っているので、そのときの実験にならってソルボセインを使いました。

ソルボセインだけを使うと素子にべっちょりついて見てくれが悪くなるので、インナーバッフルのガスケットに使った和紙の残りがあったのでこれでサンドウィッチ。。。




IMG_0989 posted by (C)shibi-shibi



IMG_0990 posted by (C)shibi-shibi

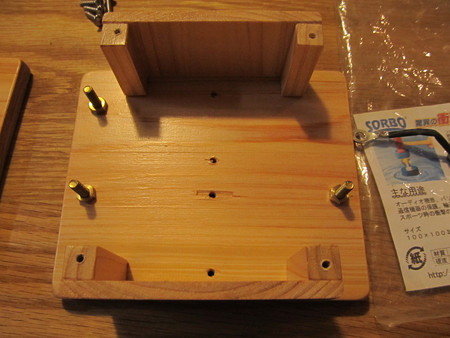

ソルボセインを敷いて、、、



IMG_0992 posted by (C)shibi-shibi

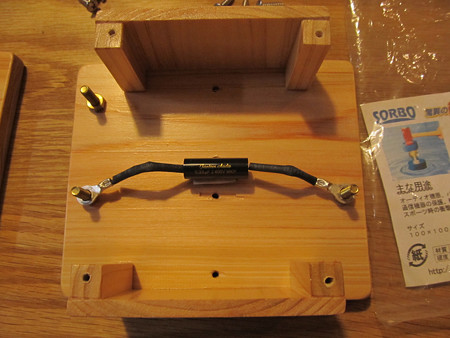

コンデンサのってけて、、、



IMG_0994 posted by (C)shibi-shibi

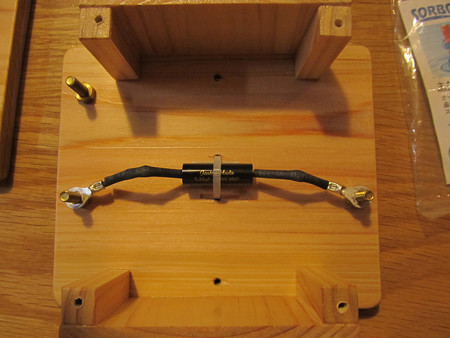

タイラップで固定。



IMG_0997 posted by (C)shibi-shibi

裏側はこんな感じ。



IMG_0999 posted by (C)shibi-shibi

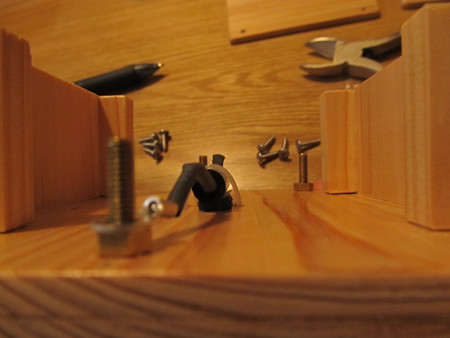

サイドから。。。

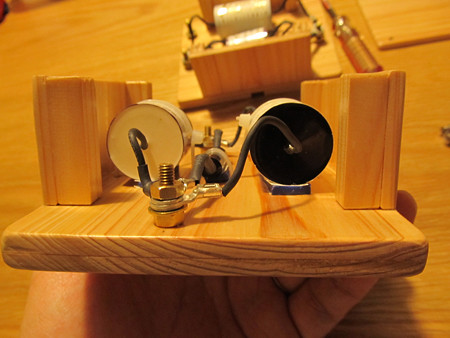

こんな感じで現在はClarity　CSA、AUDYN　PLUS、Jantzen　CROSSCAPの3つを使っているので、、、



IMG_1005 posted by (C)shibi-shibi

こうなりました。

一番小さい容量のADUYNが一番大きいという。。。


また、何シテル？にも挙げましたが、左右ドアに使うこのパッシブネットワークの静電容量を少しでも揃えようと先日、英国にこの3種のコンデンサを発注しました。

昨日、発送したよ～というメールが届いたのですが、せっかくコンデンサをオーリスから外してきたので6個とも先日購入したLCメーターで測定してみました。


合成容量は伏せておきますが、AUDYNは±2%という精度を誇るお陰かまったく数値が一緒。

Clarityは公差±3%で0.02μFズレ。

Jantzenの公差は±5%で0.03μFズレでした。

結果、この合成容量での差がたったの0.01μFとなり左右差はかぎりなく、、、なし！

追加発注した意味もありませんでした。。。(T.T)

LCメーター、、、大事ですね。。。先に測定してから発注を考えるべきでした。。。




IMG_1020 posted by (C)shibi-shibi

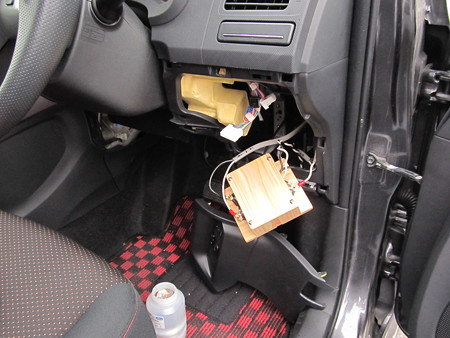

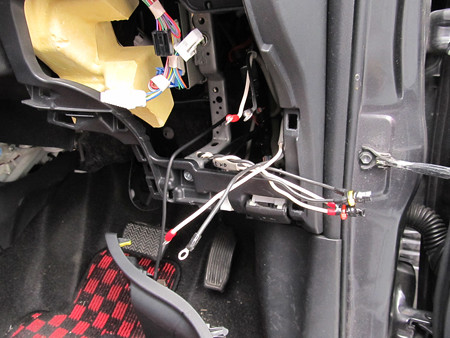

てな感じで今日の午前雨を心配しながらオーリスへ。。。



IMG_1024 posted by (C)shibi-shibi



IMG_1030 posted by (C)shibi-shibi

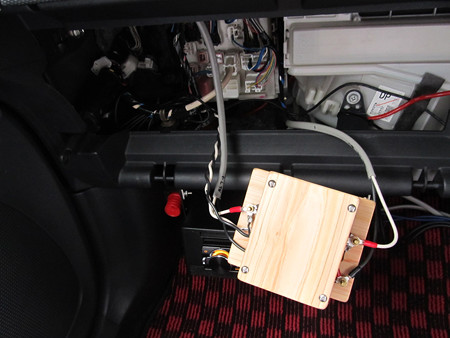

今回容量を少し動かしクロス値を少し上げました。


接続方法も変更しました。


しばらく聞いて、ヨシ！まずまず大丈夫！と判断できたので、次のステップに入ります。


明日時間があるかなぁ。。。
