整備手帳

作業日：2012年11月21日

TBE-SW77i　取付　前編

Item: TBE-SW77i 取付 前編
Author: BeioWolf

他の整備手帳を見る

目的	チューニング・カスタム
作業	DIY
難易度	初級
作業時間	3時間以内

[大きい写真で見る]

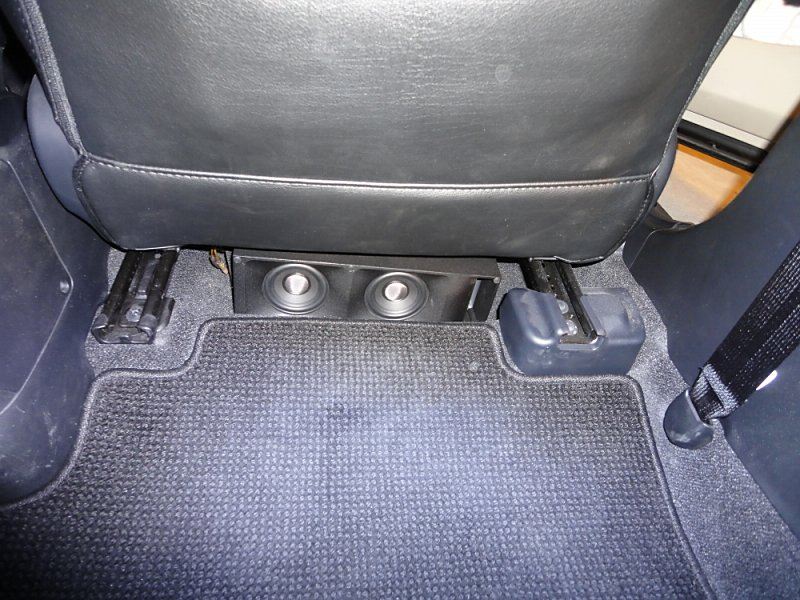

SW設置場所

ギリギリですが運転席下に収まりました。

[大きい写真で見る]

アンプを何処に置くか悩みました。

助手席下はジャッキを外し足を作れば入りそうけど安定感が悪い、また今度は外したジャッキを何処に置くか悩む事になったので、アンプは助手席足下に置く事にします。

写真の様に床を剥いで場所を探します。
ここまでの分解手順は難しくないので省略。

[大きい写真で見る]

発泡スチロールを剥いでみました。
厚みが意外とあったのでこれを半分除けて置く事にしました。

[大きい写真で見る]

写真の様に切断します。

この方法が最善か知りませんが、ラゲッジスペースを潰さない為には仕方ありません。
(^^;

[大きい写真で見る]

アンプは奥に置きます。

クッション材は手持ちの物が足りなかったので、要らないタオルを底に敷きました。
(そのうち何か買ってきます)

[大きい写真で見る]

仮置きしてみます。

段差が少しあるので、クッション剤でレベル調整。

[大きい写真で見る]

適当にカットした1cm厚のクッション材

[大きい写真で見る]

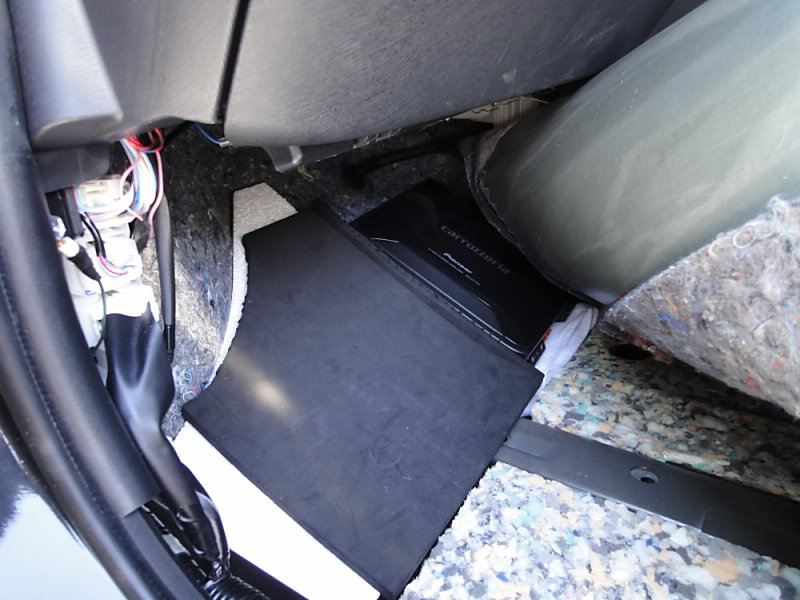

置くとこんな感じ

後編に続く
