暑い暑い。7月ってこんなに暑かったっけ…
日差しも強烈、チャリンコ乗ったら焦げそうでしたよ。
さてさて、インプレッサに取り付けたナビのKENWOODのMDV-Z702は、カロの楽ナビと同じくスマートループで渋滞情報や天気予報、駐車場情報などをネットで引き出すことができます。

カロよりいいのはWiFiで接続できること。Buetoothのプロファイル(DUN)を気にすることなく、WiFiテザリングで簡単に接続できて楽ちんです。

これがKENWOOD印の付属WiFiアダプター。
で、考えたのが自宅のWiFiへの接続。
弱いながらもなんとかスマートループに接続できることがわかりました。
これで、リモコンエンジンスターターを併用すると、エアコンが効いた車に乗れるだけでなく、出掛ける前に渋滞情報が受信できます。

でも、問題が２つ。
1つはWiFiアクセスポイントが自動で切り替わらないこと。
MDV-Z702にアクセスポイントを複数登録可能なのですが、そのままでは自宅WiFiからスマホWiFiテザに自動で切り替わらず、肝心な走行中にスマートループの受信ができません。
手動で切り替えるのは、ちょっと面倒ですしメインで使う嫁には無理です。

なので、試しに自宅とスマホのWiFiのSSIDとパスワード（事前共有キー）を同じにしてみました。
すると、自動で自宅WiFiからスマホテザに切り替わってくれるようになりました。
自宅前で同じSSIDのWiFiが同時に存在していても、特に問題は起きないようです。


2つめは自宅WiFiの電波強度が若干弱いこと。
ちょっと電波が不安定で雨の日は受信できないことがあります。
自宅の無線ルーターは3本アンテナが生えているタイプだったので、延長してみることにしました。

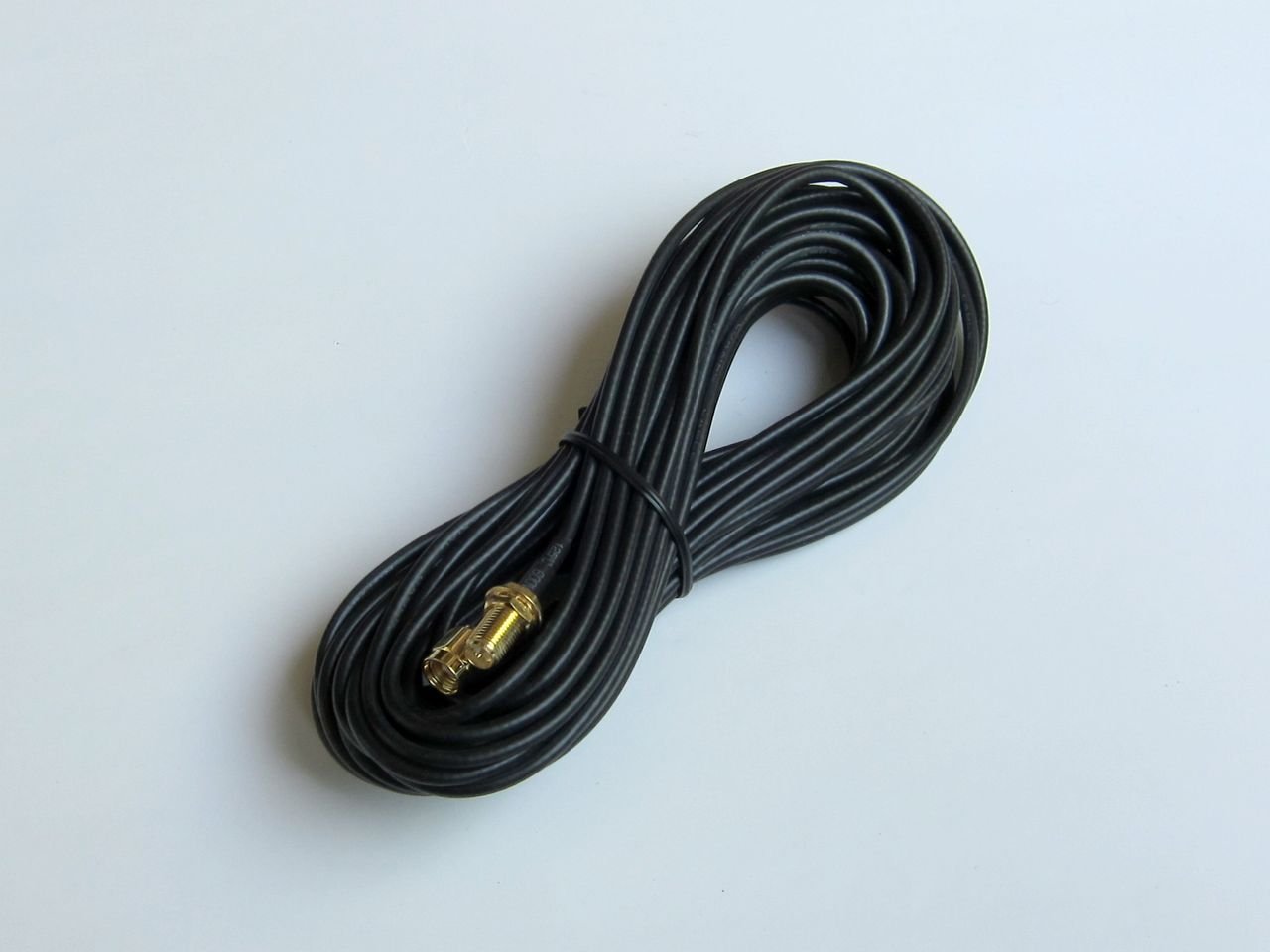

コネクター付きの延長ケーブルが9mで1000円くらいでした。コネクターを単品で買って自作するよりも全然安いです。

で、延長したらだいぶ受信状態は良くなったようなのですが、これだけでは面白くないのでこんなの作ってみました。

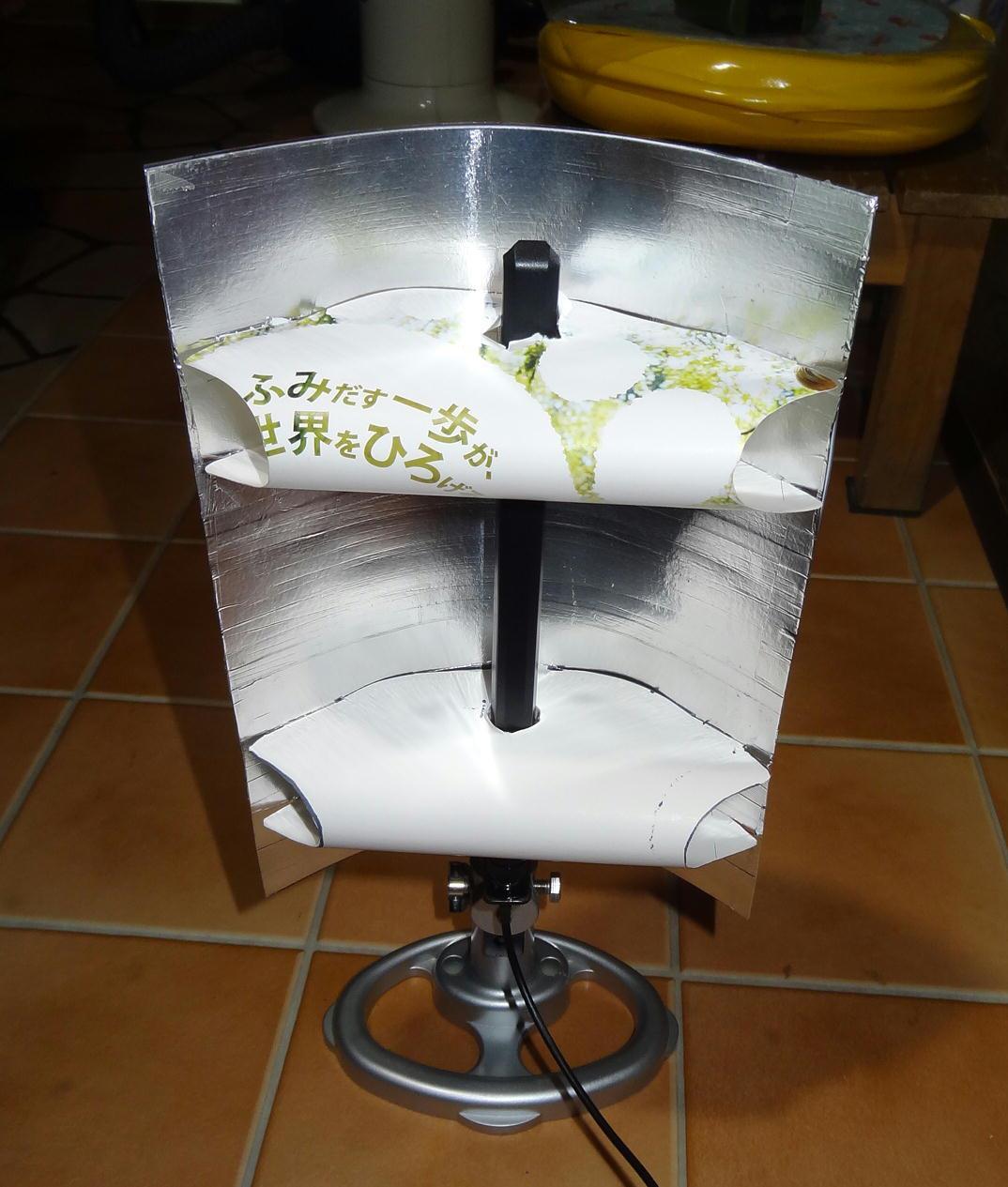

円盤状ではありませんが、パラボラです。
工作用紙にアルミテープを貼り付けて作ってあります。
パラボラ部分は一応放物線になっているので、効果はあるはずです。
うまく焦点にアンテナ本体を置くのは難しいですが。

こんな感じで組み合わせます。

台座は古いアナログ液晶テレビのものです。
ナビでおおざっぱに受信状態を確認したところ、最初はアンテナが1本だったのが、延長ケーブルでアンテナ2本に、パラボラでアンテナでさらに1本増えて3本になったので、かなり改善できました。

今日は雨は降りそうにないので確認はできませんが、これで雨の日も大丈夫でしょう。

この前、純正ナビを外したらハイローコンバータらしき物が出てきた我が家のロードスターです。

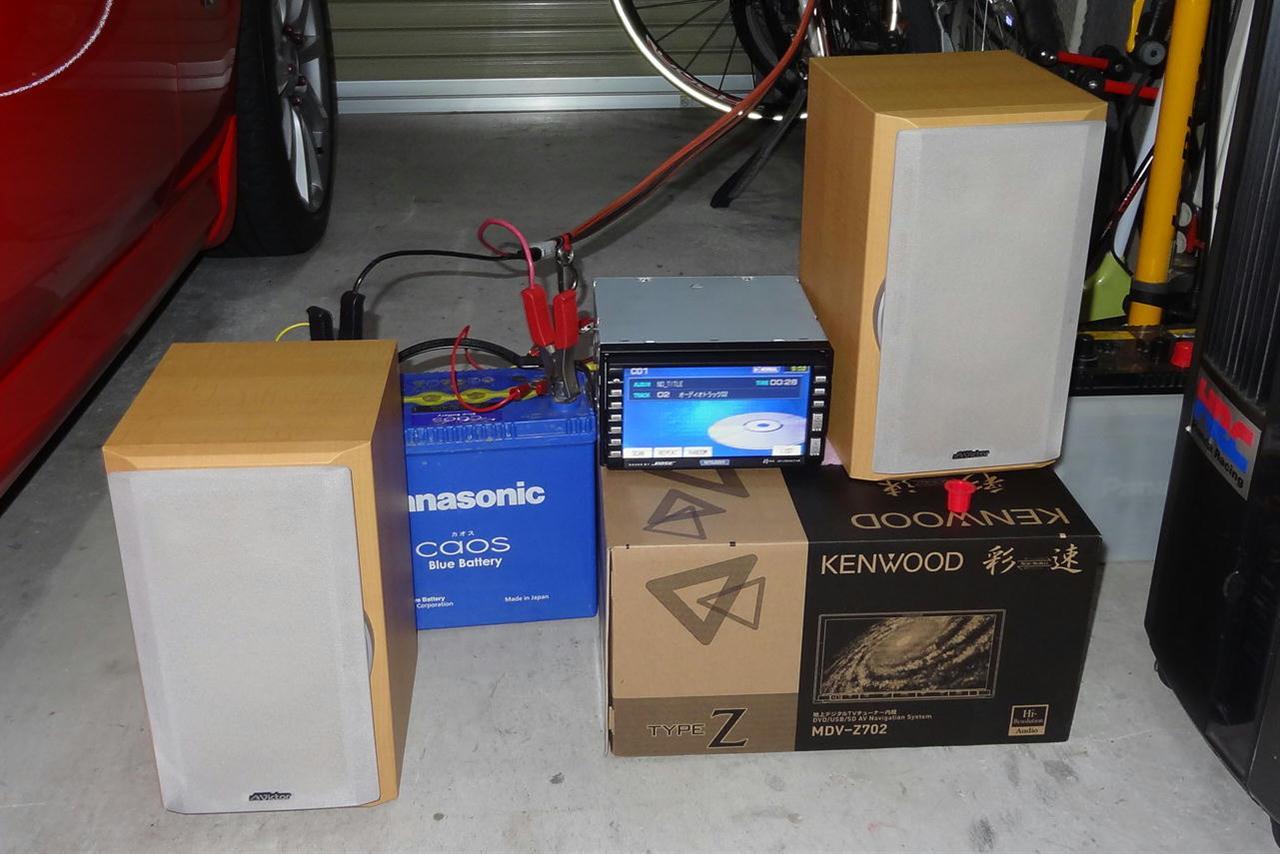

隠れていた基板の回路を調べるのは骨が折れそうだったので（というよりもKenexがいくら見てもわからないので）、外したナビをバッテリーとミニコンポのスピーカーに直接つないで音が出るかどうかを確認してみることにしました。

もし、このナビが本当のBOSEアンプ対応でプリアウト出力しか無ければ、スピーカーからはほとんど音が出ないはず…

うん、割りといい音ですね！
じゃなくて、ミニコンポの6Ωスピーカーからしっかり音が出ちゃいました。
衝撃の事実(!?)初期のNC1純正ナビにアンプ用プリアウトのラインはありませんでした。
やっぱりこの怪しい基板はハイローコンバータ＋αで間違いなさそうです。

（ナビだけでなく、オーディオパイロットのスイッチなどにもつながっているようです）

ということは…
楽ナビのスピーカーの線を純正スピーカーの線とつなげば、アンプのない車と同じように普通にナビ交換できるはず。

ナビにつながっていたハーネスを途中で切って、ギボシ端子をつけます。
これを楽ナビのハーネスとつなげると、

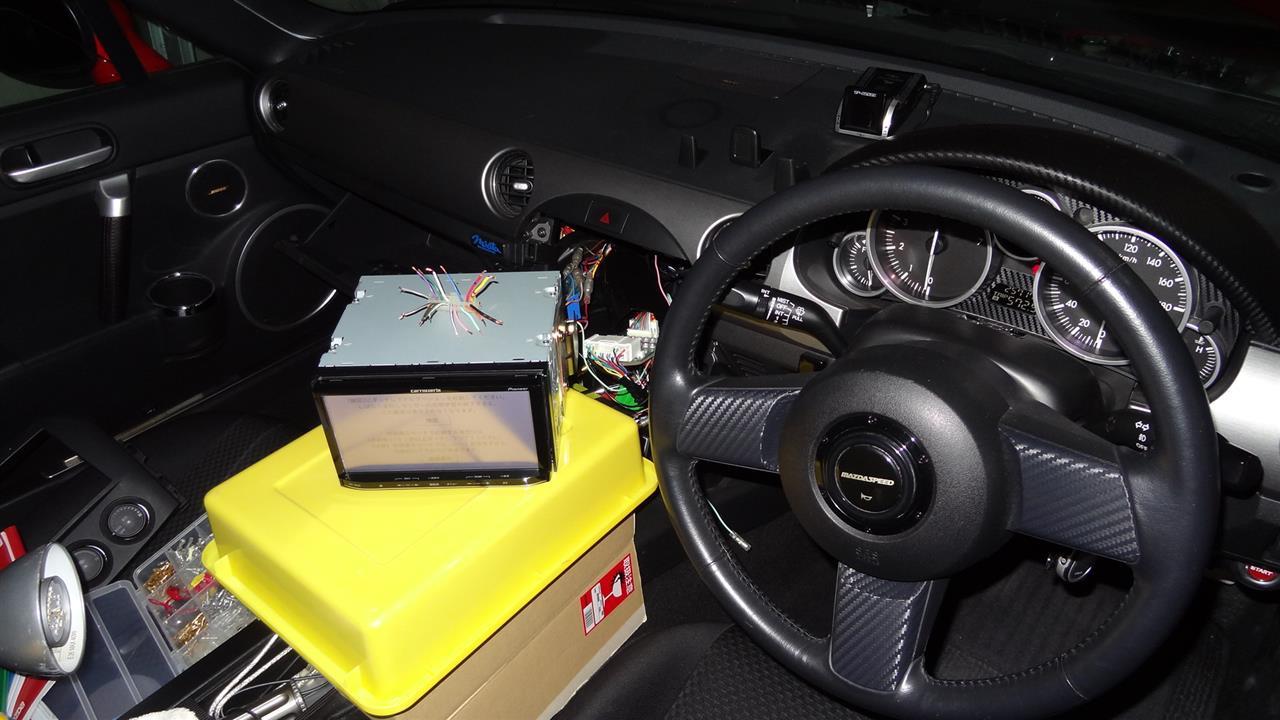

仮接続ですが、予想通りBOSEアンプ経由で普通に音が出ましたよ。
写真のように小さめの段ボール箱をシフトノブの上にかぶせるとコンソールやシフトノブに傷をつける心配もなくて作業が楽です。
TVやGPSアンテナ、マイクなどの配線を行って、取り付け自体は意外とあっさり終了。

純正のBOSE仕様を謳ったMITSUBISHI NR-VZ801MCD-MBですが、対応していたのはハイローコンバータと思われるユニットでした。
なので、余計な出費をせずに社外ナビに交換可能なことが判明しました。
交換したいという方は整備手帳に配線色など詳細をアップしましたので、よろしければどうぞ。

今回、一番大変だったのは実は純正ナビの取り外しでした。
助手席下のアナログチューナーとそこからナビの後ろにつながるハーネスを取り除くのにカーペットや助手席、グローブボックスまで外さないと無理でした。作業の3分の2は取り外しにかかったような気がします。
その甲斐があって気分的には非常にすっきりしましたけどね。
ただ、見た目にはわかる場所ではないので、ナビ交換を考えていて取り外しが面倒だという場合は、アナログチューナーとハーネスは手をつけずにそのままにしておくのもありかもしれません。

北関東は高温注意情報が出ているみたいですね。
夏っぽい入道雲も出てきたりして、Kimitsuにも一気に夏が来た感じです。
一昨日までが寒いくらいだったので、体が溶けそうです。



この前インプレッサのナビを交換したときに取り外した楽ナビをロードスターに取り付けてみようと思います。
ただ、うちのロドはBOSE仕様なので、マツダ用の「オーディオ配線キット」の他に、アンプ入力用に「ハイローコンバータ」が必要になるはずです。

なので、とりあえず買ってきました。
左：マツダ車用 オーディオ配線キット（車速センサー対応） F-123Z
右：Scosche SLC-4 （4チャンネル ハイローコンバータ)
ハイローコンバータでスピーカー用の出力（大）をアンプ入力用の出力（小）に変換します。

眺めていても仕方がないので、外すだけ外してみるかと思ってばらしてみると、なんと、調べておいたオーディオ用24Pコネクタがありません。

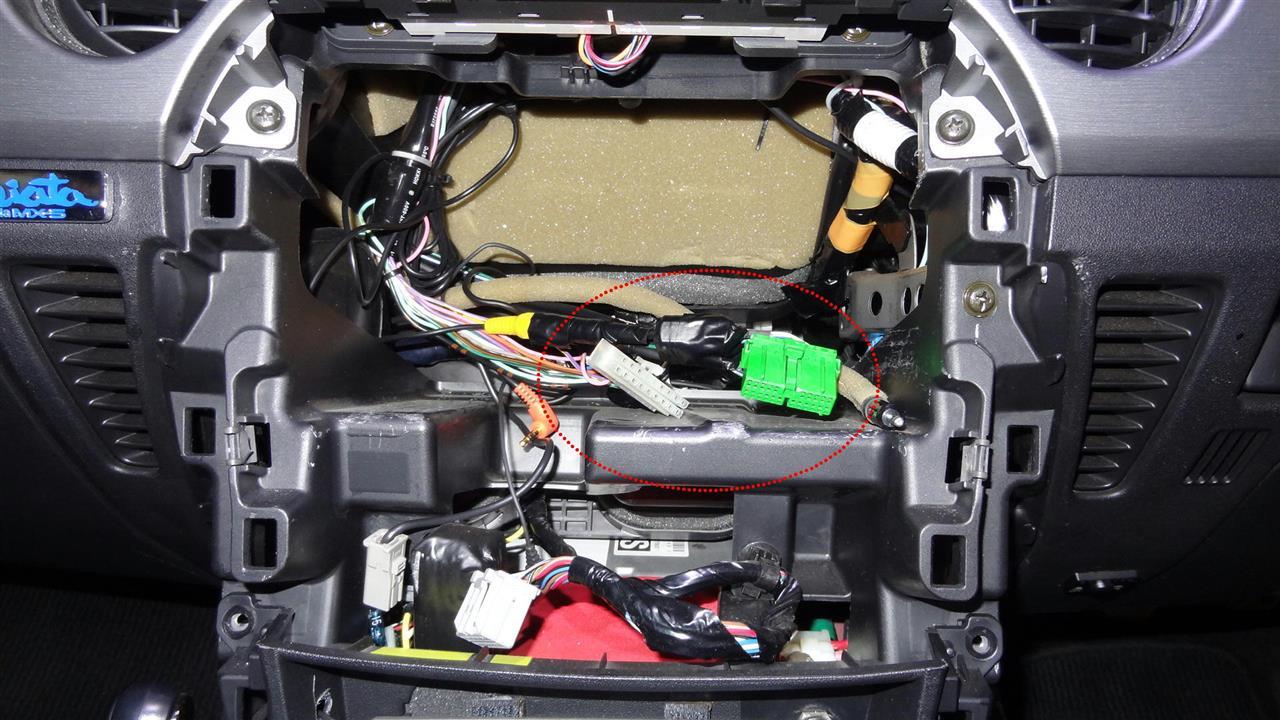

白カプラーは助手席下のアナログチューナーに向かう配線、緑カプラーが電源やアンプ接続用の配線です。
もしかしてナビ仕様のBOSEは独自ピン配置で取り付け不可なのか?と思ったんですが、さすがにそんな特殊な配線はしないだろうとと思い直して、緑コネクタの配線をたどってみたところ

​ありました。
ナビの真上（ハザードスイッチの後ろのあたり）に黒いカバーに隠されたオーディオ24Pコネクタ発見、しかも変わった基板付き。
この基盤、よく見るといろんな部品が8個（4チャンネル分）並列に並んでいるように見えます。
入力側（右）の配線色も、市販のオーディオでよく見かけるスピーカー接続カラー（白、灰、緑、紫など）です。
これってもしかしたらマツダ純正ハイローコンバーター？だったりして…

もしこれがハイローコンバータだったら、純正BOSE対応ナビが付いているロドの場合は配線をつなぎ替えるだけで市販のオーディオとかナビを取り付けられる可能性が出てきましたよ。（買った部品は無駄になりますが…）
交換を強行する前にもう少し調べた方が良さそうですね。

あまりの暑さに庭のヒマワリが咲いちゃいました。

友人がナビの手配をしてくれたので、本格的に暑くなる前にインプレッサのナビ交換をしました。
KENWOODのMDV-Z702です。
交換作業はもともと2DINインダッシュナビ同士の交換なので、それほど手間はかかりませんでした。
ただ、マイクとかGPSアンテナとか細々とした物が意外と互換性は無くて交換しなきゃダメですね。

1番手間だったのはフィルムアンテナかな。
カロッツェリアとケンウッドのアンテナ端子は同じHF-201という端子を使っているのですが、
カロッツェリア用の物は刺さる部分の奥行きが短く、ケンウッドのナビにはそのままでは使えません。（奥まで刺さらないのでTVの受信ができない）

で、無い知恵をしぼって考えました。
この黒のカプラー部分（プラスチック部分）だけを取り外して、交換してみたら…
うまくはまりました。どっちがどっちだかわからないくらいぴったり。
ロックもきちんとかかります。
カロッツェリアのアンテナできちんと受信できました。

後は基本的につなぎ替えて戻すだけです。


MDV-Z702はMapファンプレミアム（3,600円/年）に入ればWi-Fiでスマートループその他の受信ができて、地図更新も追金無しで利用可能なのが嬉しいですね。

音はハイレゾ対応、「CDやMP3 などの非ハイレゾ音声はすべて192kHz/32bit にアップコンバートしてマスター音源のクオリティに近づけられる」らしいので期待できそうです。
停車状態で聴いただけですが、非ハイレゾ音源でも十分にいい音してましたよ。

画面もつやがあってきれいに見えます。（楽ナビと画素数変わらないはずなんですけどね）
ただ、映り込みとか汚れは目立つかも。


取り外した楽ナビAVIC-MRZ09はロードスターに移植しようと画策中。
やっと、あの荒いナビ画面から卒業できるかな。問題はBOSEアンプだな。
