UCCコーヒー2缶おまけの「零戦22型」を電動化！

UCCコーヒー2缶おまけの「零戦22型」を電動化！UCCの「永遠のゼロ　プレミアムコレクション」の
「零戦22型」をモーターライズであります！
昨年の暮れに、UCCの「無糖ブラック」2本組オマケ「永遠の０ プレミアムコレクション」の、「零戦22型」などを手に入れました。　ディティールやプロポーションが中々良く、細部まで丁寧に作られた機体を眺めている内に、電動化した「零戦22型」これでプロペラが回転したら完璧だなぁ～という思いから、いっその事モーターを内蔵して動くように改造しちゃう事にしました。
モーターは壊れたトイラジ・ヘリのテールローター用マイクロ・モーターが、零戦のカウルにピッタリ填りそうです。　電池は台座の裏側のくぼみに収まりそうなリチウム電池を100均で見つけました。　また、なるべく特殊な工具や材料を使わずに製作しました。
・詳細は以下の製作過程を見てね！

機首の突起を切取る機首の突起を切取るモーターに合わせ4㍉の穴を開ける

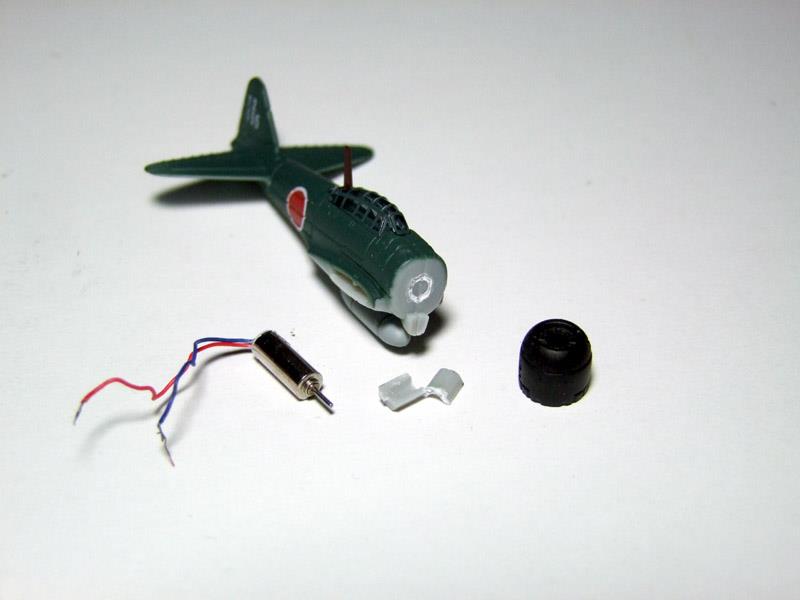

機体先端にあるカウルを差込む突起部を削り、代わりにマイクロモーターが入るように直径4㍉の穴を開けます。
カウルにモーターを入れるビニールコードを切ってプロペラの穴に付けるモーターを機体へ取付ける

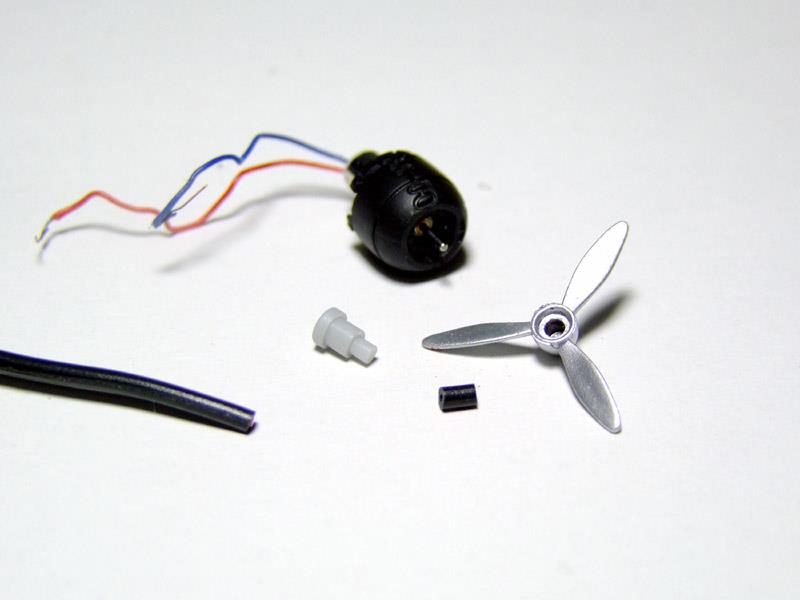

マイクロモーターが入るようにカウルの内側も少し削ります。　プロペラの穴はモーター･シャフトよりも大分大きいので、太めのビニールコードを短く切って皮膜側だけプロペラの穴に瞬間接着剤で固定します。
モーターシャフトとプロペラの穴プロペラの取付け台座へ熱した針で穴を開ける
プロペラがモーターにピッタリ取り付くのを確認したら、ディスプレイスタンドの台座に配線コード用と、スイッチ用に直径1㍉くらいの穴を3ヶ所開けますが、今回はドリルを使わずにライターで熱した長めのマチ針で、火傷をしない様に熔かして開けました。
ホッチキスの針でスイッチを作る電源コードを配線する電源コードを配線する

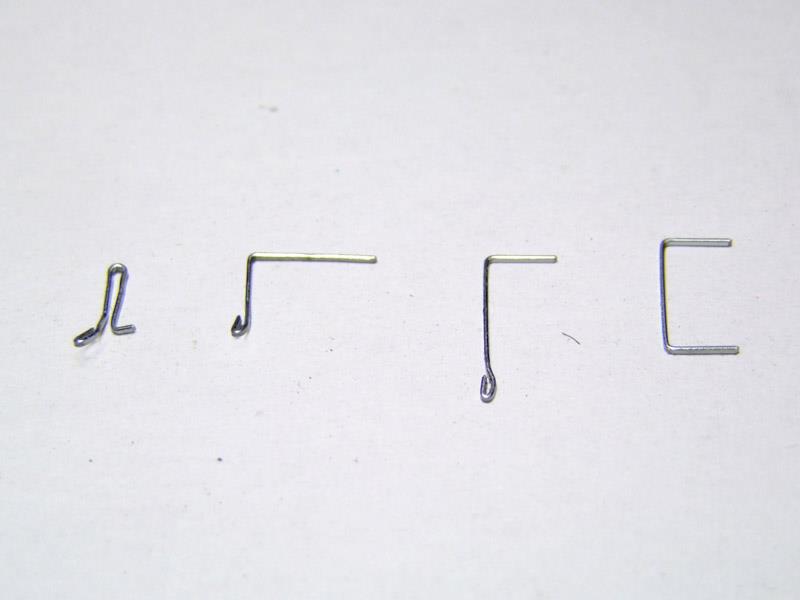

スイッチは特殊な物は使わずに、ホッチキスの針を写真のように曲げて作りますが、最終的に「コ」の字型に加工し、表側がレバー、裏側が接触端子になります。　機体中央のスタンド接続穴から出した電源コードは、スタンドポストに巻き付けて台座の穴から下へ通します。
100均で買ったリチウム電池リチウム電池を配線ホッチキス・スイッチを配線

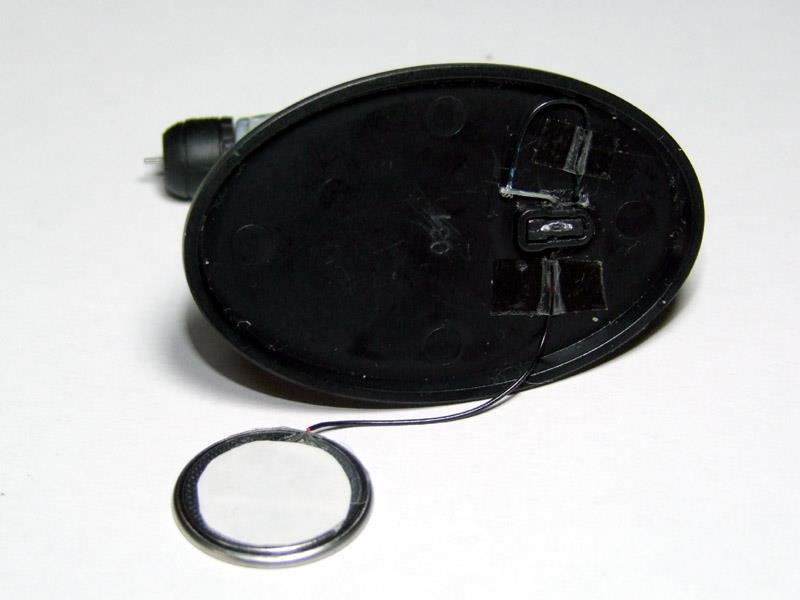

100均で買った「CR2016」リチウム電池は厚さが1.6㍉なので台座下側のくぼみに入れても出っ張りません。　電池側の電源コードは（－）側にテープで貼りますが、セロテープは薄くて伸びるので、フィルムタイプのガムテープを使用します。　また貼り付ける時に（＋）側にショートしないように、先にテープを張って絶縁しておきます。　スイッチレバー側は折り曲げた先端の間にコードを挟み小型のペンチでカシメます。
スイッチを折り曲げてレバーにするスイッチレバーにノブを付ける台座裏側のスイッチ

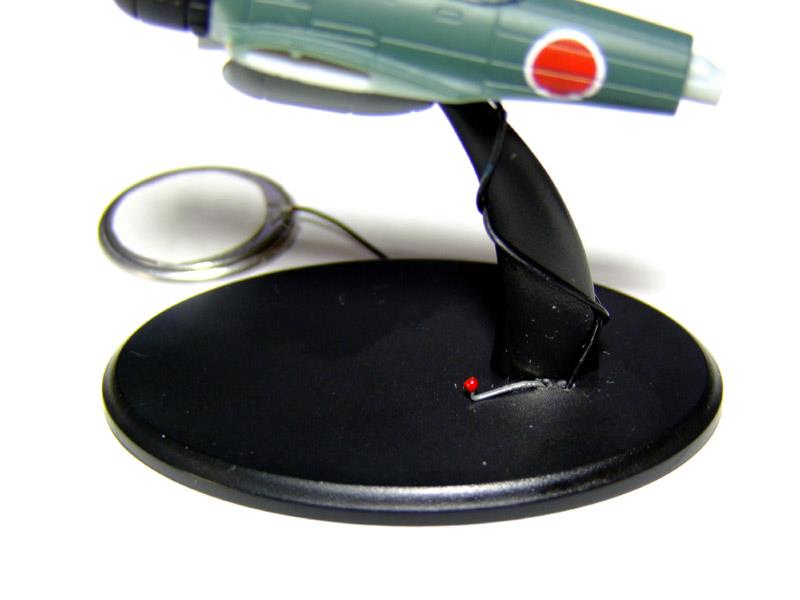

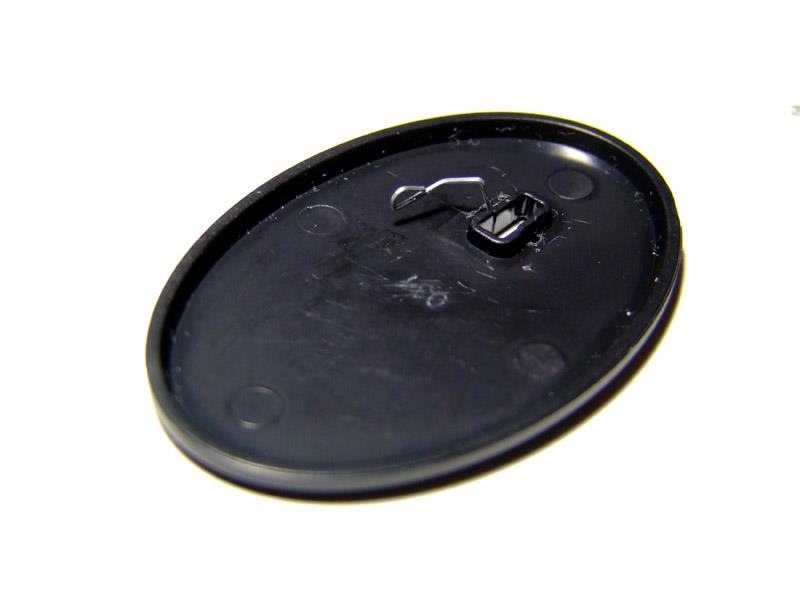

台座表側のスイッチレバーは如何にもホッチキスの針なので、先端にエポキシ接着剤でノブを作り、これを赤く塗ってレバーっぽくします。　台座裏側のスイッチ先端が内側に曲がった時だけ外周に接触するように、リチウム電池を両面テープで貼り付けます。
リチウム電池を台座裏側に貼り付けるカウル正面に見えるモーターシャフト電動化の完成状態

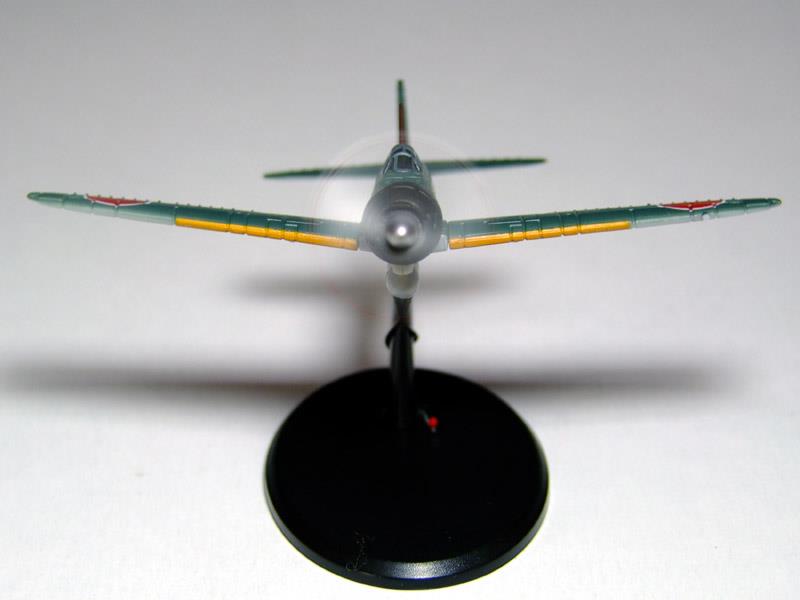

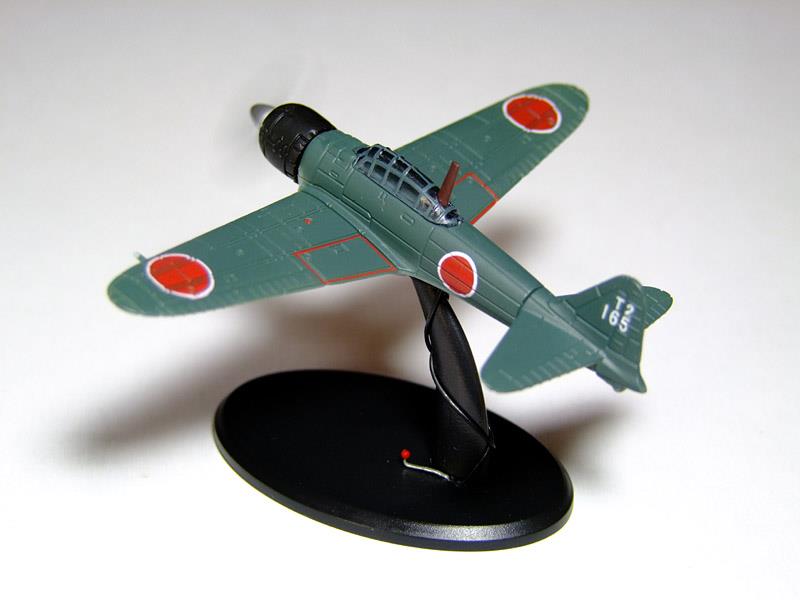

左端は台座裏側の完成状態で、スイッチレバーがリチウム電池の外周に接触していない（OFF）の状態です。　機体組立て後に正面から見るとカウルの中央にモーター･シャフトが見えます。　右端は完成後の全体の情景です。機体後方から見たプロペラ回転状態

完成後にスイッチを入れると3Vリチウム電池のせいか、勢い良く「ビュイーン」とプロペラが回転し、後ろ側には結構風も流れます。　当初考えていたよりも全体的にスマートな仕上がりになったかなぁと思います。　リチウム電池がどれ位持つかは分かりませんが、正面から見たプロペラ回転状態まぁ実用品じゃないから気にする事も無いでしょう。　前回「零戦22型」と「紫電21型甲」を入手してから、その他のコレクションも増えたので、今回のモーターライズ化では機種の選定に悩みましたが、やっぱり一番機体が小さな軽戦闘機で挑戦するのが面白いと思い「零戦22型」を改造しました。
また、マイクロ･モーターが手に入ったら他の機体も電動化してみようと思います。
