2017年01月22日 イイね！

動かない蓄音機コロンビアＧ－４８（ジャンク品）のレストア

動かない蓄音機コロンビアＧ－４８（ジャンク品）のレストア９０年も前に作られた蓄音機
電気も使わないのに大きな音
どうしても蓄音機の中がみてみたい
自分でも治せるか試してみたい
そんな願望を棄てきれず
動かない蓄音機を購入してみた
これで思う存分レストアを楽しめます


alt

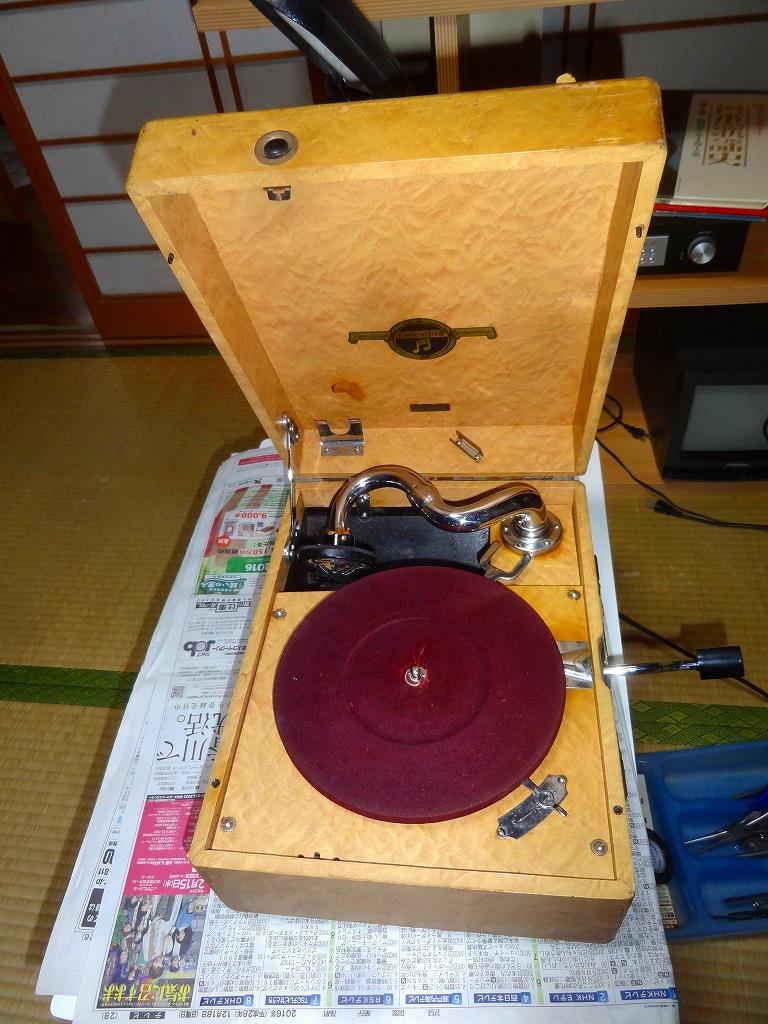

説明によるとゼンマイを巻いても動作しない蓄音機らしい
さっそく実際にゼンマイを巻いていくと硬くなった
これはゼンマイが切れていない証拠でラッキーです
ワクワクしながら分解を始めます

alt

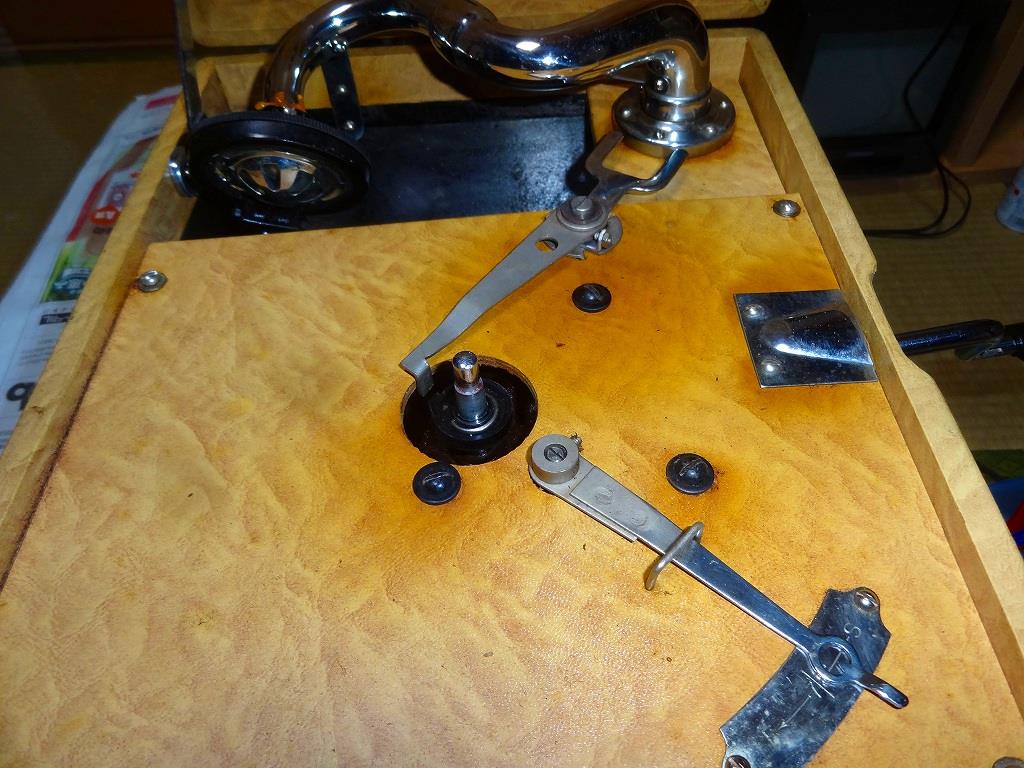

最初にターンテーブルを外してみました
意外な事に綺麗で注油がされており嫌な予感がします
以前に整備してみたが動作しなかた可能性が大になりました

alt
順次分解して汚れた油を取り除き心臓部まで見えてきました
歯車を手で回してみましたが歯車が固着して全然動きません

alt
初めての分解で、どんな仕組みで蓄音機が動くのか訳ワカメ？

でも推測すると

ターンテーブルとウォームギアで繋がった軸が回転する事により
①の錘が遠心力で広がると
②の円盤が左に引っ張られて移動する
③のブレーキパットに円盤が触れてブレーキがかかる

③の位置を左右に移動する事により回転速度を微調整出来る
これによりターンテーブルは毎分７８回転に制御されている

昔の人はこんな仕組みを考えて頭が良いなと関心しました

alt
回転制御はわかったけど動かない理由はわかりません
続いて分解に進みます

alt

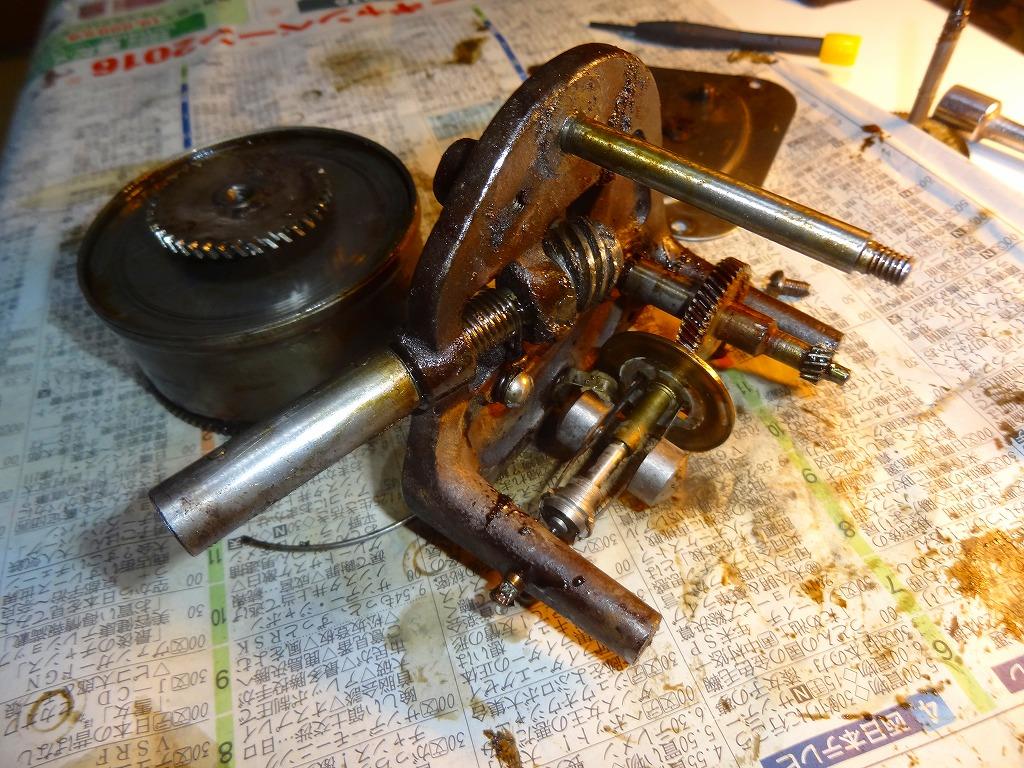

次にゼンマイ部分を取り外しました
各ギアはフリー状態になりましたが固着で動きません
パーツクリーナーで固着部を溶かしながら分解していきます

alt
もう殆どバラバラに近い状態になりました

alt
続いてゼンマイ部分を分解して状態を観察します
ゼンマイの蓋を止めていたスプリングを外すと大惨事！
スプリングの力で蓋が飛び出て大怪我をするかと思いました
ゼンマイの作業にはゴーグルかフルフェイスメットが必須かも
本当はゼンマイを洗油（灯油）に漬けて綺麗にしたいのですが
手持ちのグリースはシーシーグリースとスプレーグリースのみ
動作するかどうかわからないのでゼンマイを元の箱に戻して

alt
綺麗に洗ったバーツを軽く動作する事を確認しながら組立て

alt

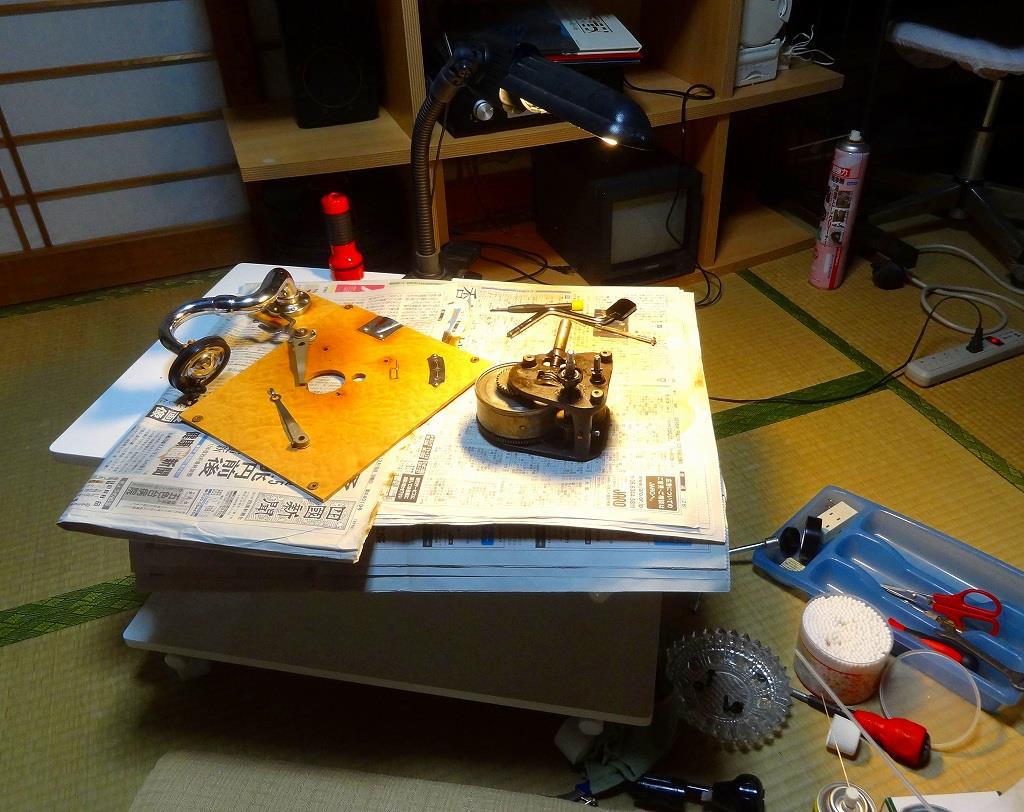

作業部屋は寒くて暗くて老眼のオイラには辛い！

alt
サウンドボックス（歌口）とトーンアームに多少の不具合が
自作部品で直せそうだがとりあえずビニールテープで応急処置

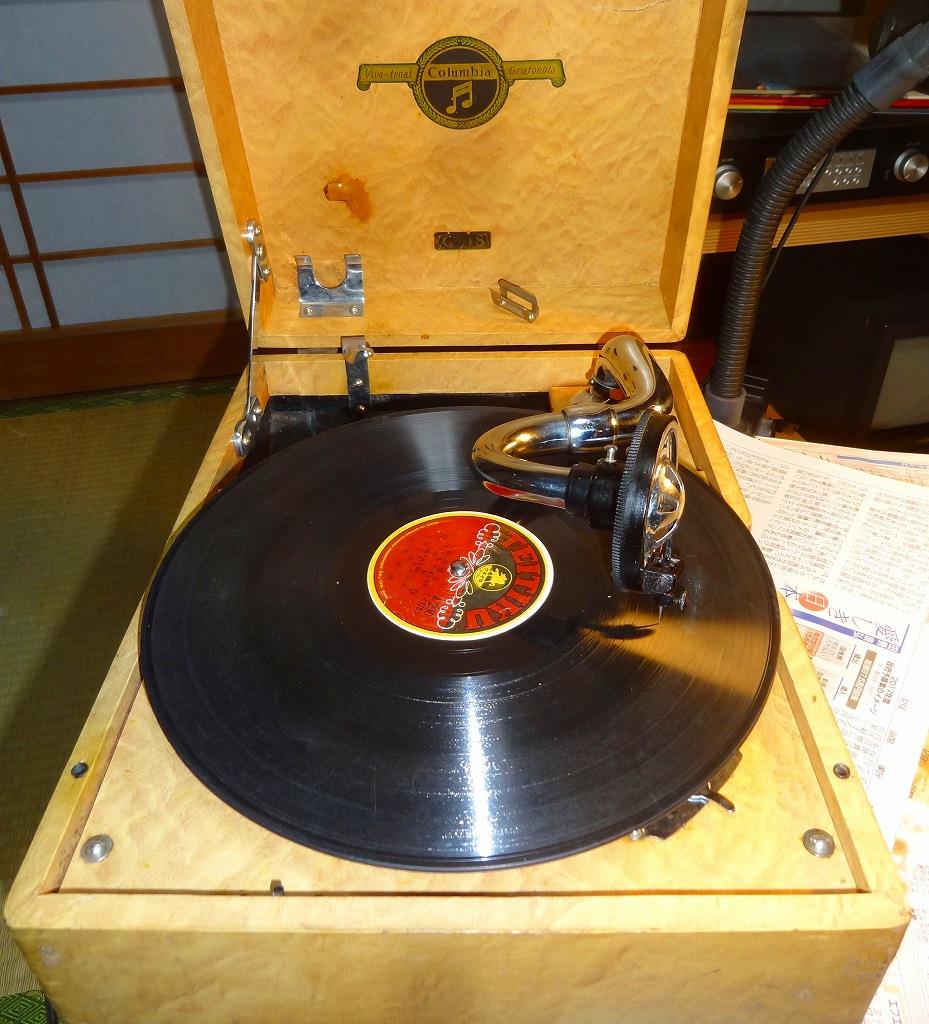

念願の蓄音機の初レストアに成功！

alt
お気に入りの昭和館にまた一つアイテムが加わりました

追記
風呂に入って手がピリピリするので見ると傷だらけでした
やっぱりゼンマイの修理は恐ろしいと再度痛感しました



最後まで　読んでいただき　ありがとうございました！
Posted at 2017/01/22 21:46:32 | コメント(7) | トラックバック(0) | 蓄音機＆真空管ラジヲ等 | 日記
2017年01月21日 イイね！

アンティーク家電

アンティーク家電家電量販店で
面白いテレビとラジオ発見
古いファミコンが流行しているが
古型家電も流行しているみたい
古い物好きなオイラには
嬉しい時代になりそうな予感！

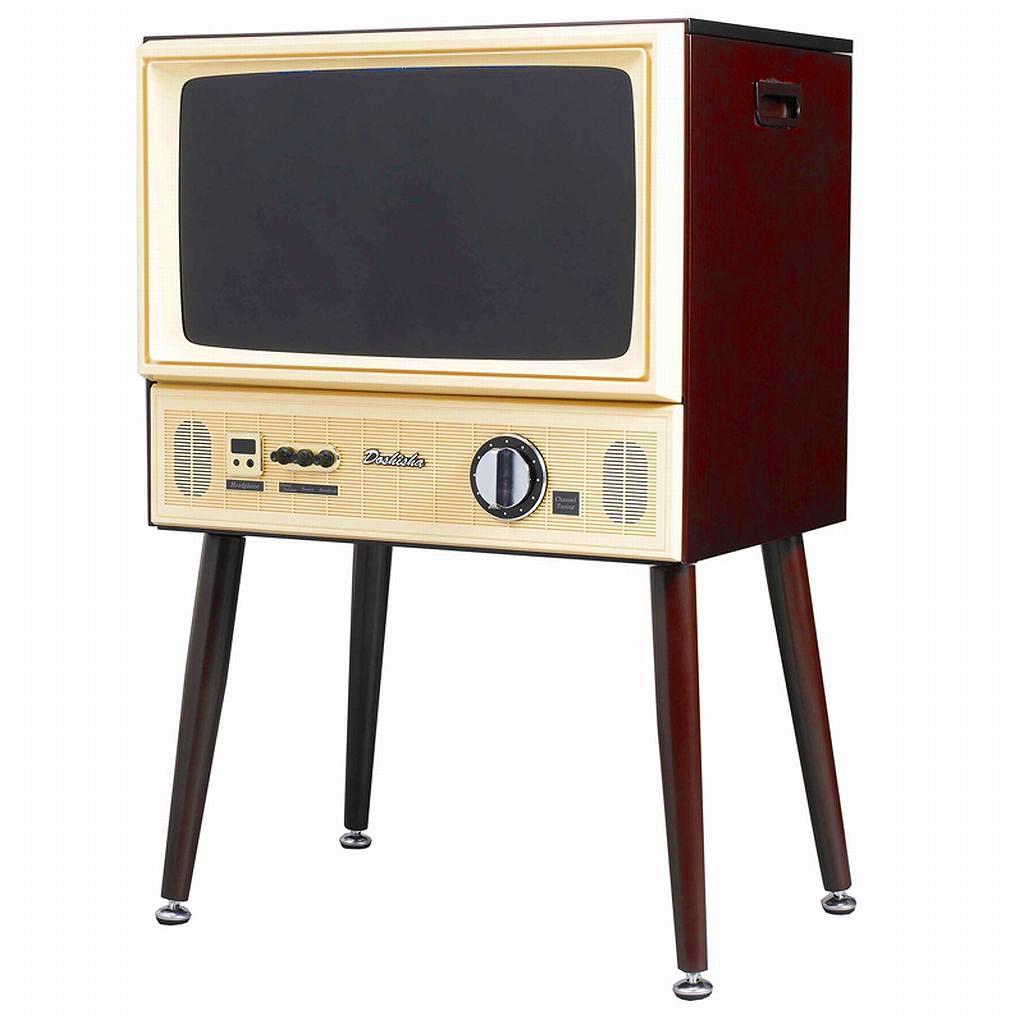

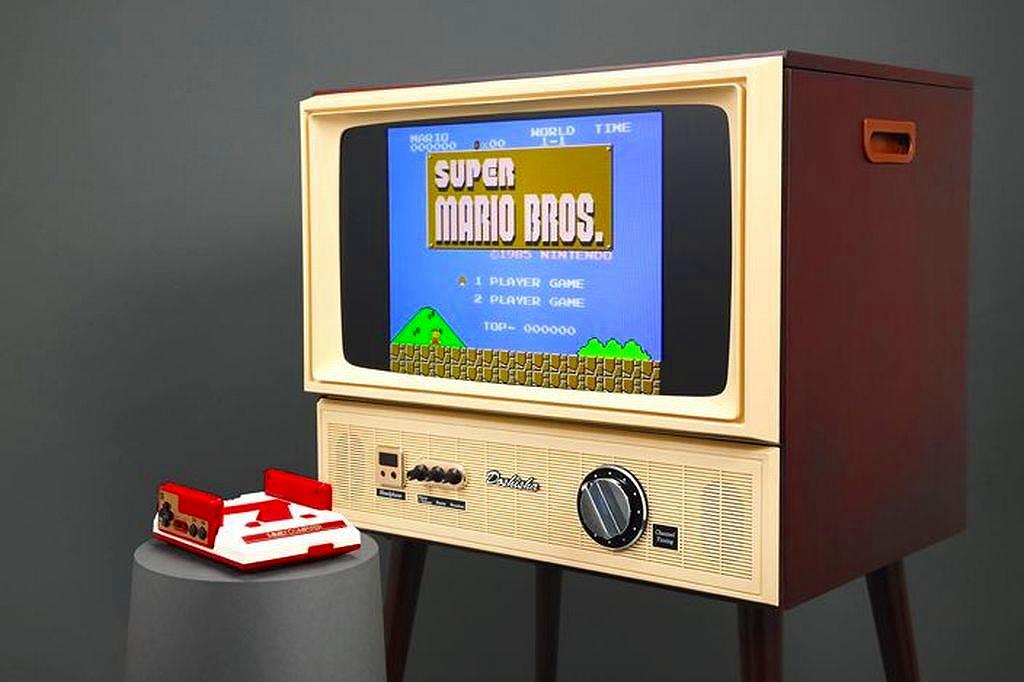

これが家電量販店で見つけたＴＶの概観です
子供の頃見ていたＴＶを思い出してしまいました


もちろん古～いファミコンに相性良し

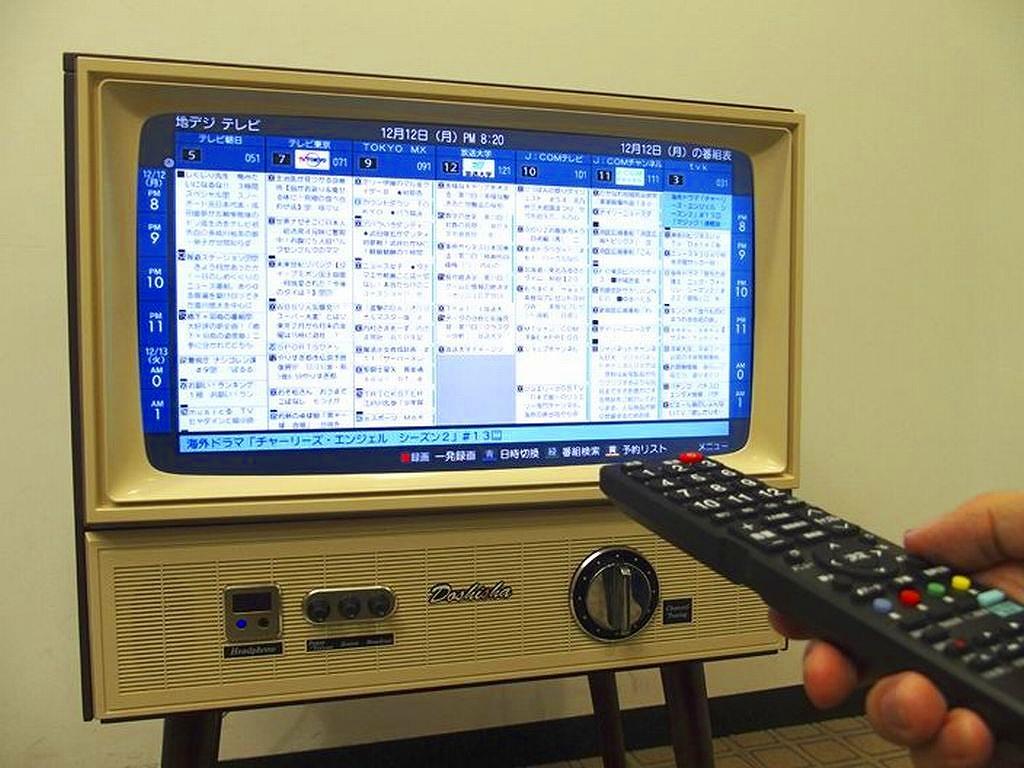

回すチャンネルでの選曲だけけなくリモコンでもＯＫ

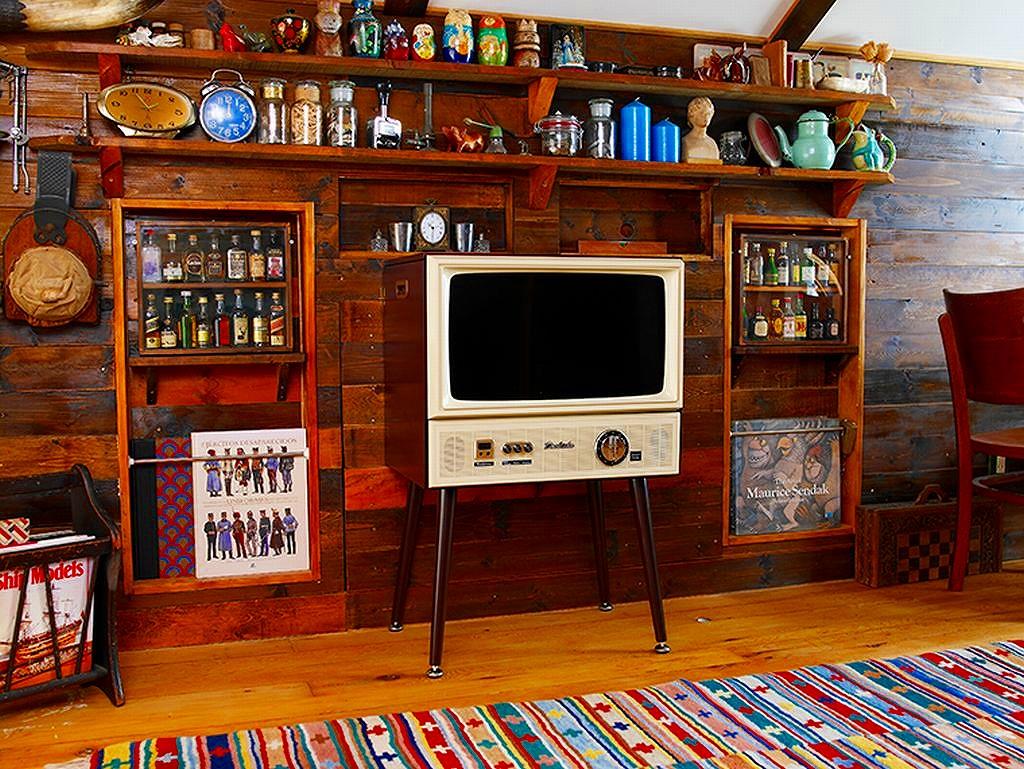

オイラにもこんな部屋があったらなぁ


こちらはアンティークなラジオです
真空管ではありませんので火災の心配はありません


皆さん聴きたい曲はありますか？


オイラが蓄音機を買った時に付いていたＳＰ盤
これ一枚しか無いので香川、徳島、愛媛を探しました
でも、どこにも売っていませんでした


でもどうにか入手する事が出来ました
これでやっと蓄音機を楽しむ事ができます


でも、次に困った問題が！！
全部聴くと交換針が２００本以上必要です（爆）
Posted at 2017/01/22 14:20:06 | コメント(7) | トラックバック(0) | 蓄音機＆真空管ラジヲ等 | 日記
2017年01月08日 イイね！

初めて真空管ラジヲ買いました

初めて真空管ラジヲ買いました昨日は老化防止の為、自転車で
高松市内を徘徊して疲れ気味の
ランクルマニアでございます
昨年に縁あってマジックアイ付き
真空管ラジヲを譲って頂きました
左のマジックアイ画像をクリック



三連休の二日目から残念ながら雨になってしまいました
我が家の昭和館には強力な昭和のニオイが漂っています


昭和３２年製ですので今年で還暦（６０歳）になります
いずれ赤いチャンチャンコを着せようかと思っています


古風な外箱はプラスチックではなくて木製です

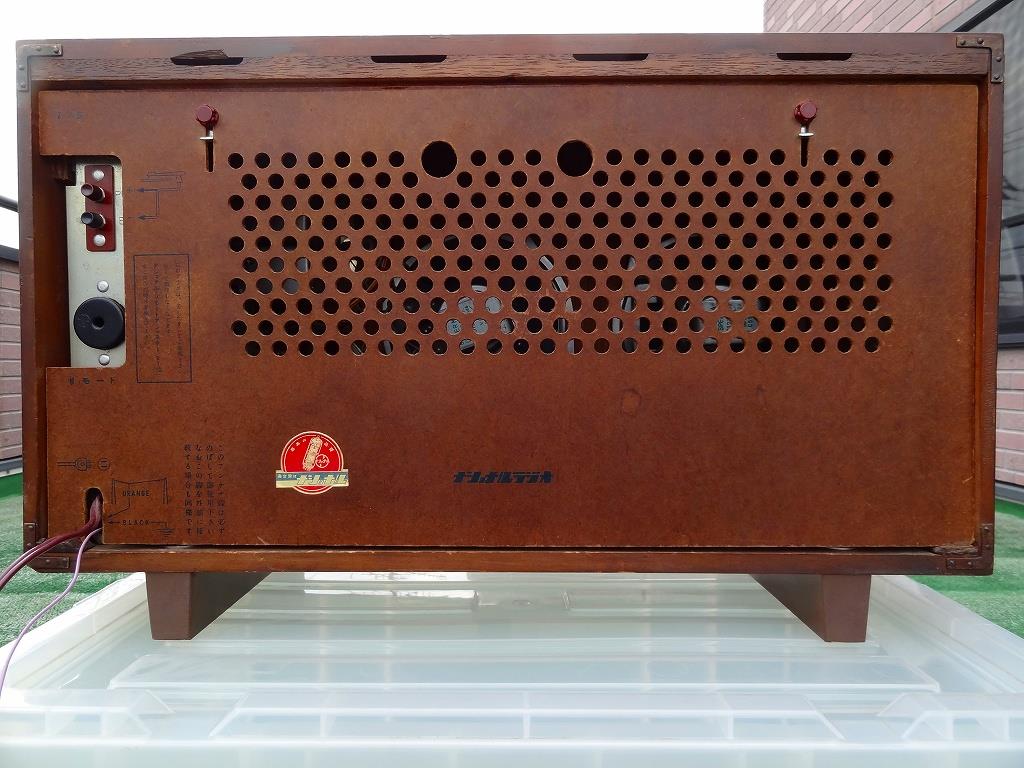

裏ブタは木製板で工具を使わなくても開けれます

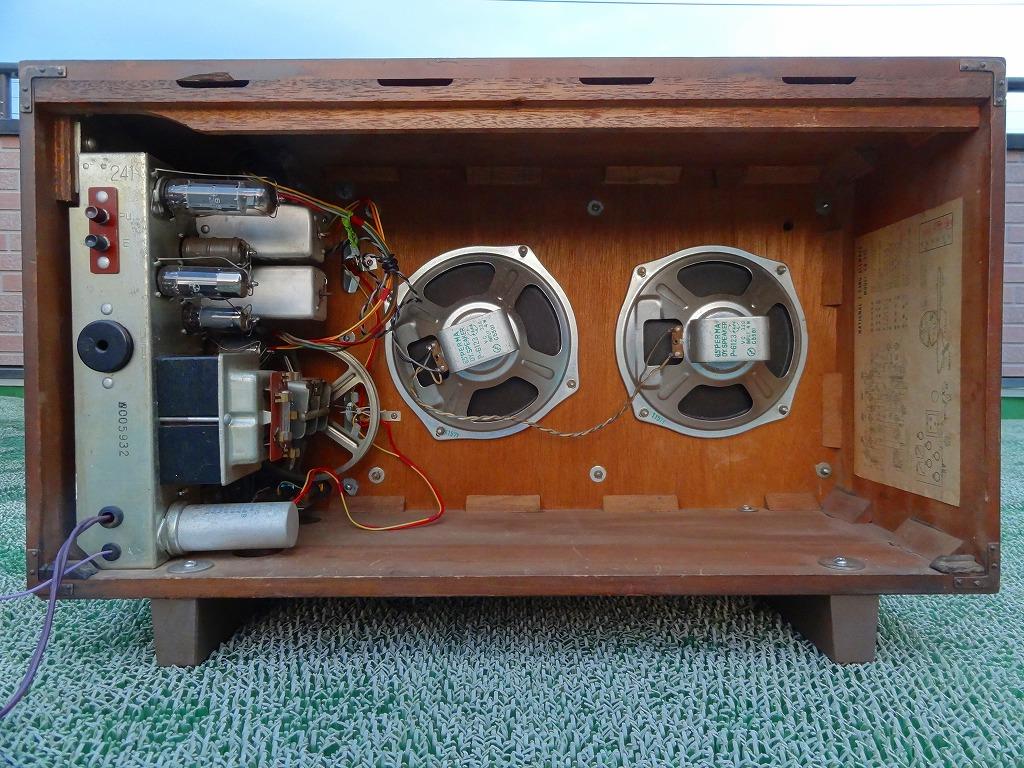

内部はシャーシーと大きなスピーカー２個とマジックアイ
汚れは少なくて真空管式にある煙や火災とは無縁です


今時のスピーカーとは形状の違うマグネットです


コンセントプラグも今時のホムセンでは見ない形状です


これが表紙画像で紹介したマジックアイです
チューニング不完全時は目玉が半分閉じています


チューニングは目玉が全緑になる様にダイヤルを回します
これで懐かしい昭和の雰囲気でラジオ放送を楽しめます
なお、短波や外部レコードプレイヤーでの音楽も楽しめます


このラジヲの後の時代はトランスレスが多くなり整備中
感電をする危険があるらしいが、このラジヲはトランス式
ですので感電の心配が少ないのが有りがたい

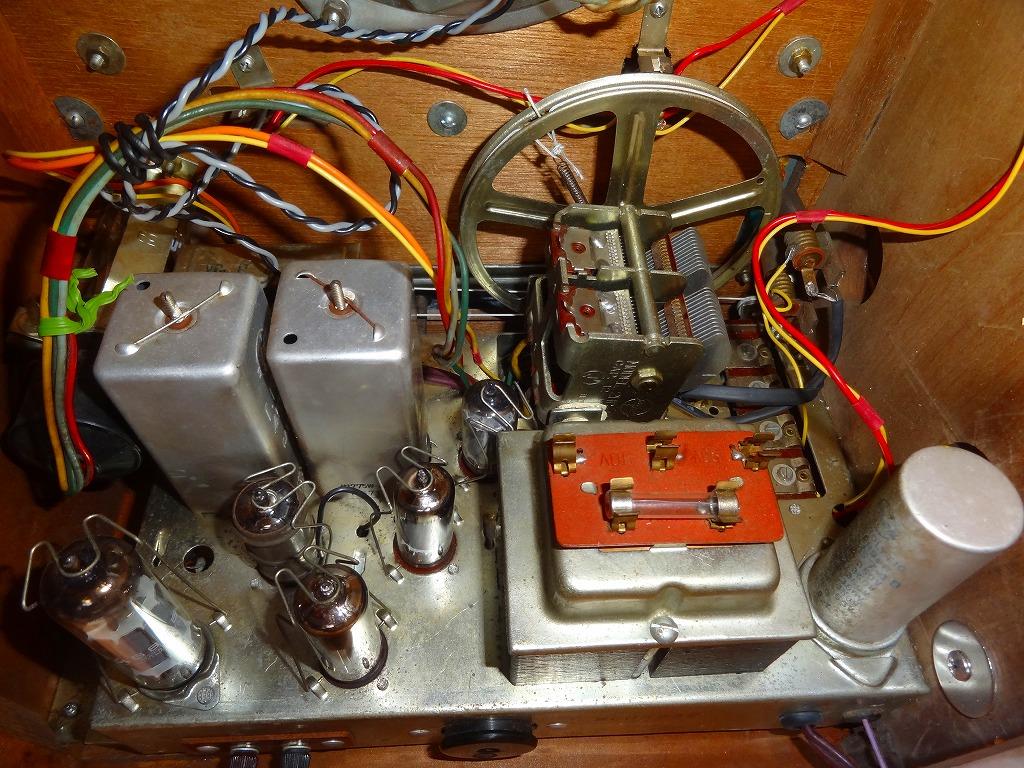

今日は雨で外に出るのが億劫ですので真空管等を
外して更なる清掃と錆止めをしておきました

追記

偶然ですが　このラジオのレストア　が投稿されてました

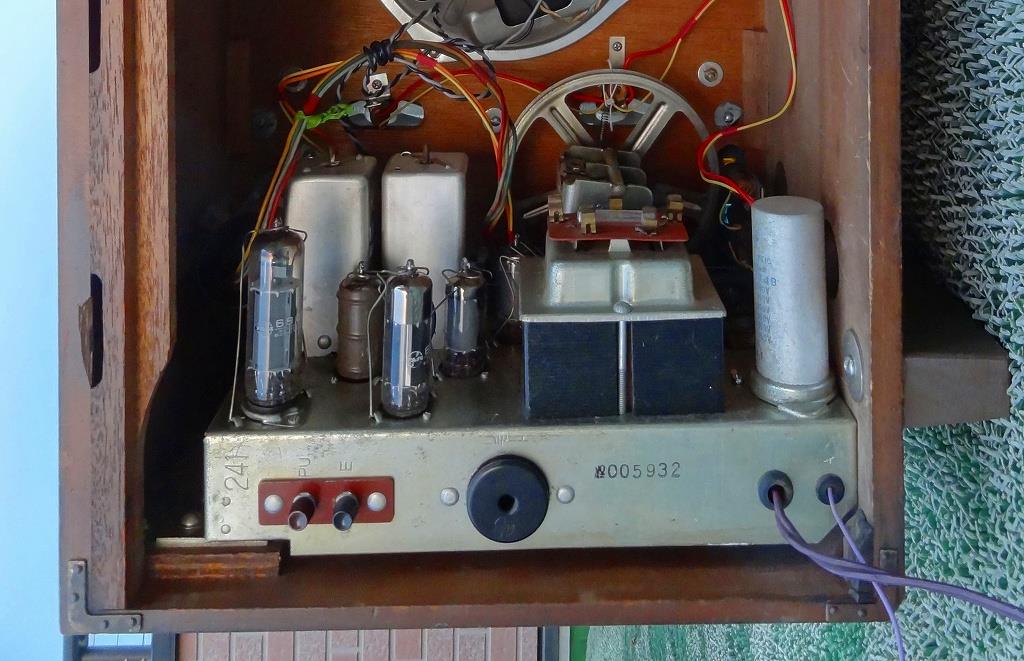

オイラのラジヲ（シリアルＮo005932）


ネット投稿されてたレストア中のラジヲ（シリアルＮo005932）

なんと同じだったのでビックリ！しました
レストア以後にどんな経路を辿って我が家にきたのかはわかりませんがオイラが最後まで所有する事は間違い無し
Posted at 2017/01/08 15:10:42 | コメント(8) | トラックバック(0) | 蓄音機＆真空管ラジヲ等 | 日記
2017年01月01日 イイね！

謹賀新年

謹賀新年みん友＆ファン登録の皆様
あけましておめでとうございます
昨年はたくさんのイイね！やコメント
ありがとうございました
本年もどうぞよろしくお願いします
Posted at 2017/01/01 10:55:31 | コメント(15) | トラックバック(0) | 日常生活 | 日記
