2023年10月30日 イイね！

バッテリー評価で気になること

バッテリー評価で気になることバッテリー評価について
単純に電圧で評価する方法
それよりより専門的には
アナライザーで評価する方法
普段アナライザーを使う時
気になる事があります


１年半前の事になります

alt

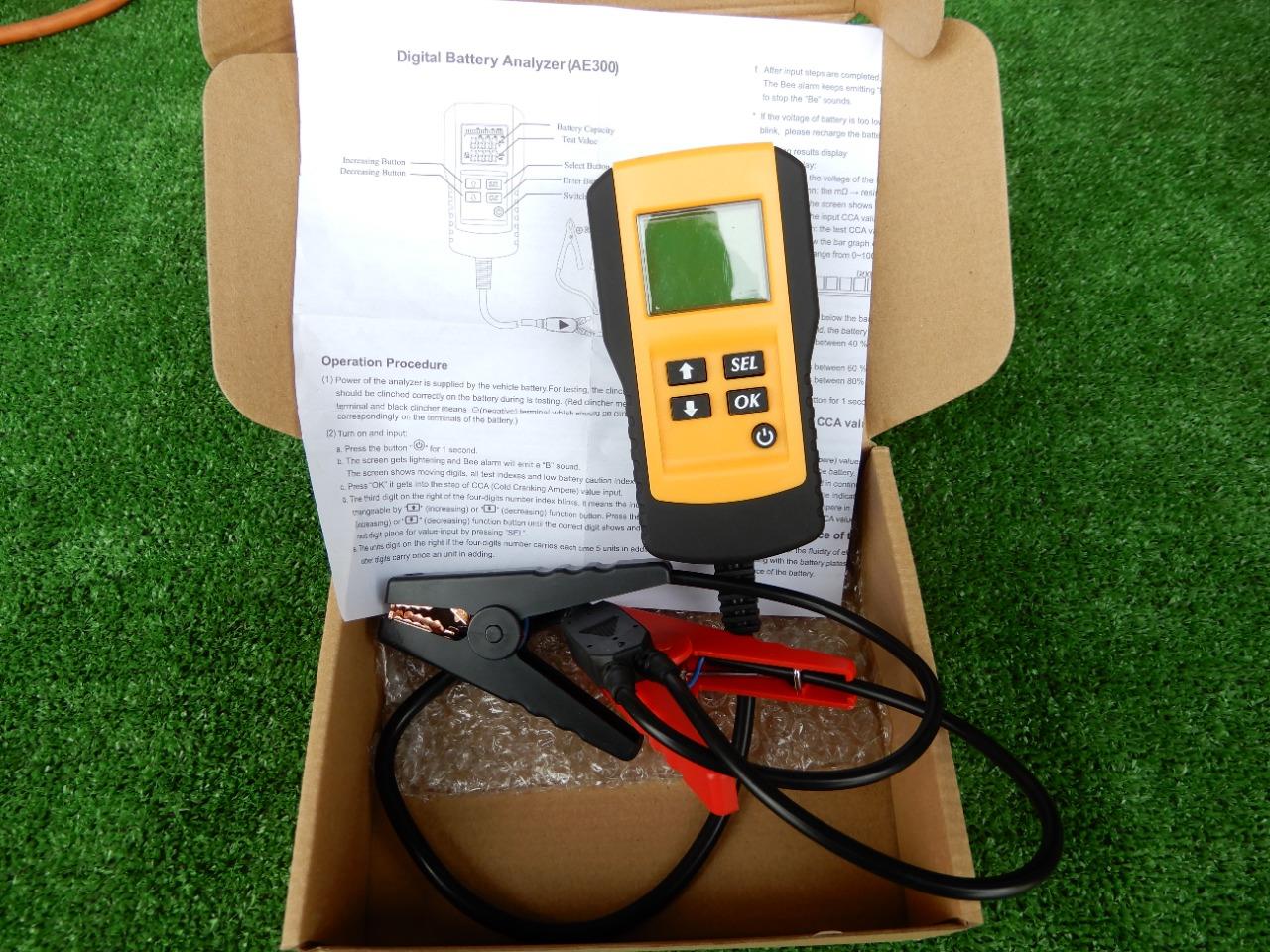

バッテリーの評価をする為に アナライザを購入  しました

alt
アナライザーで診断の結果これらのバッテリーが性能劣化と診断されました
その後何度も充電したのですが使える状態にはなりませんでした



alt

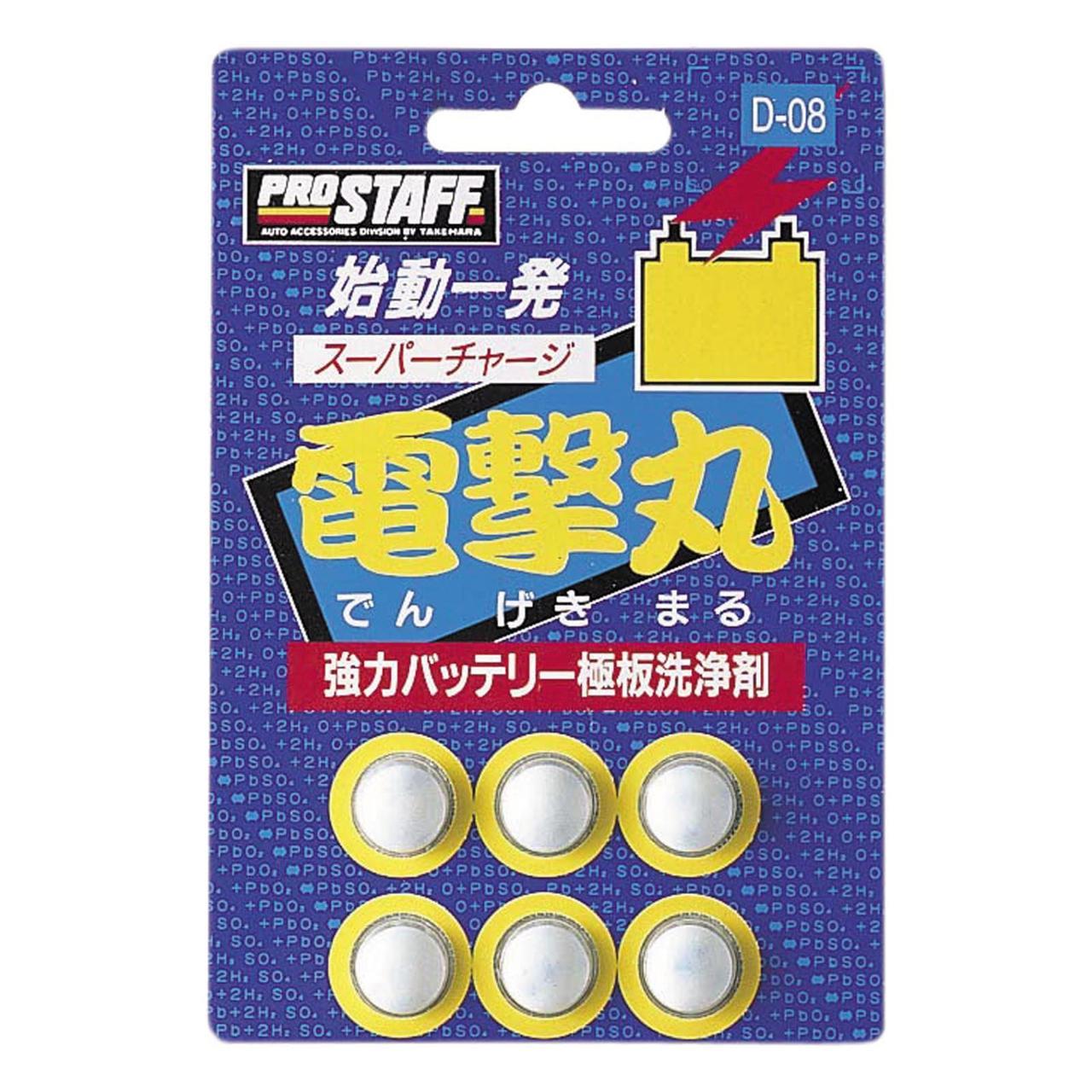

電撃丸に望みを託しましたが無理でした

alt

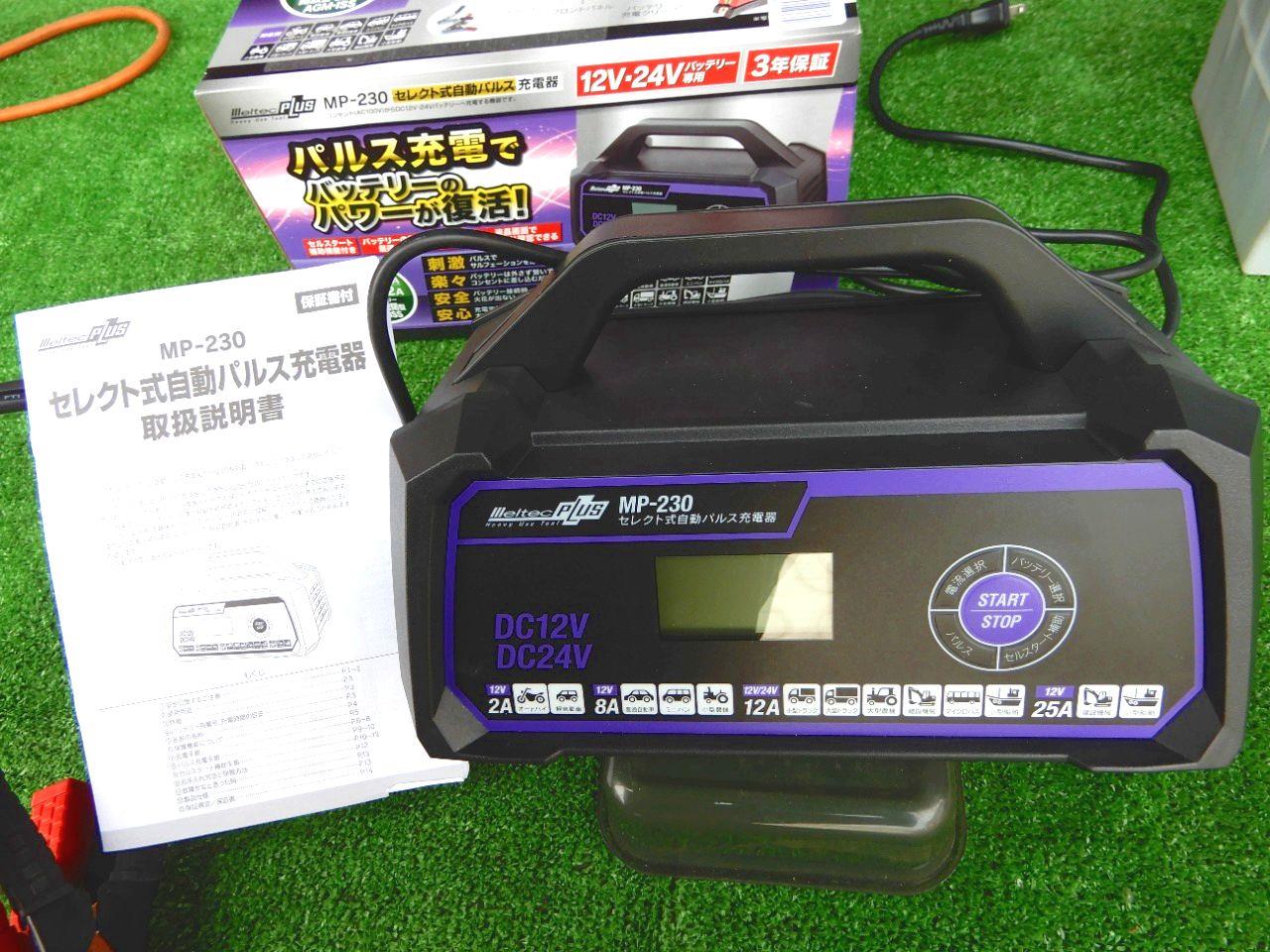

パルス充電でバッテリーが復活するとの報告を信じパルス充電機を購入

alt
パルス充電を3日間続けても復活はありませんでした
結果的にバッテリーはすべてが廃棄となりました

ここからは現在です

alt
ランクル80に装着したバッテリー延命延長器エルマシステムののび～太
装着して約１週間経過しましたので効果を調べてみました


alt

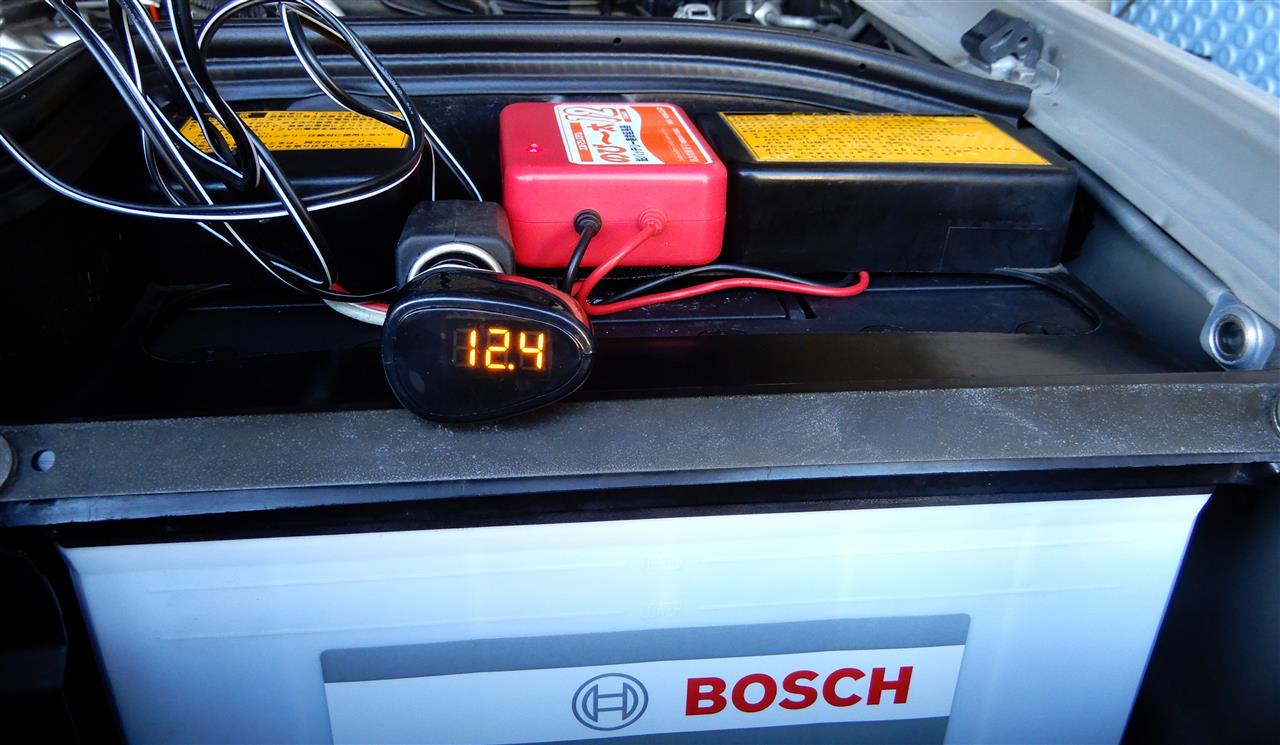

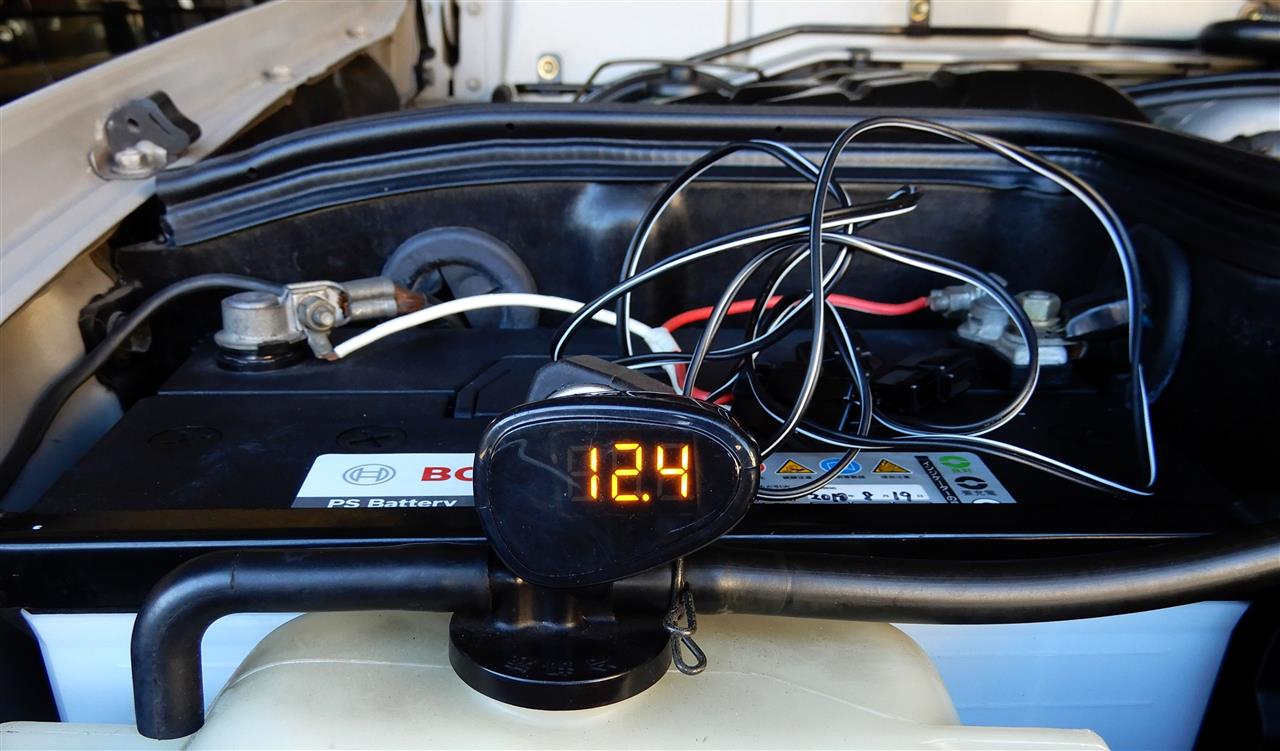

劣化の少なかった運転席側のバッテリーは12.4Vです

alt
劣化の大きかった助手席側のバッテリーも12.4Vです
まだ期待は出来ませんがのび～太は回復効果があるのかもしれません

バッテリーの劣化状態は電圧よりアナライザーによる判定が正確ですが
アナライザーで測定をする場合にちょっと気になる事があります

車両に取り付けた状態のバッテリーでも正確な判定が出来るか？

バッテリーケーブルを外すと車載機器等の設定内容が消去されます
そのため設定内容の少ないジムニー搭載バッテリーで実験をしてみました

alt
最初にカットオフターミナルでバッテリーケーブルを遮断してバッテリー単体での測定

alt

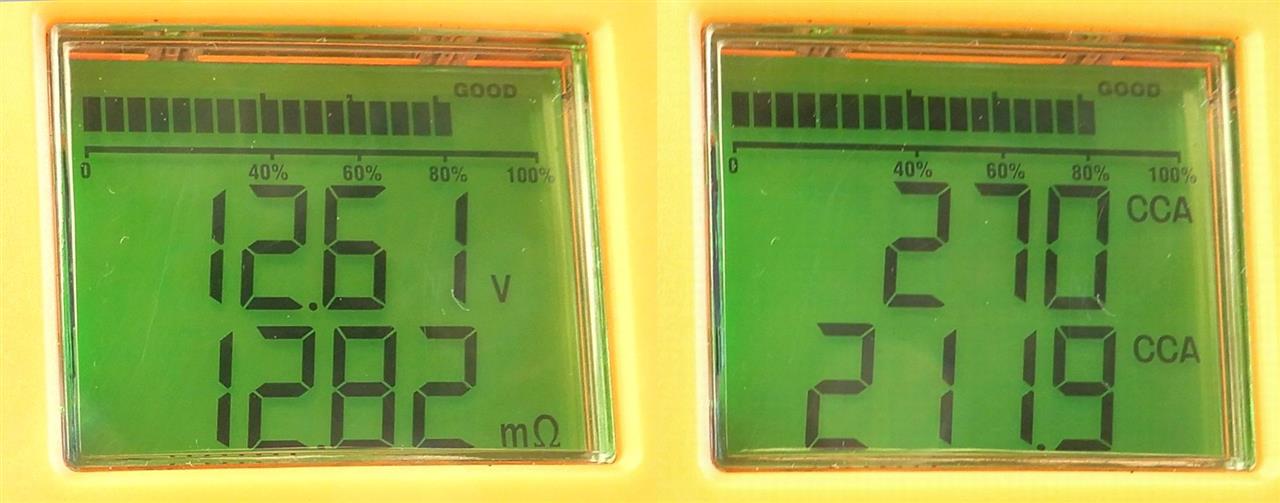

測定結果は　内部抵抗12.82ｍΩ　212CCA　でした

続いて車載にバッテリーケーブルを繋いだ状態（通常状態）での測定です

alt
ジムニーは旧車でバッテリーからの暗電流は少なくて14ｍAでした
通常の車はワイヤレスキーやメモリー等で100ｍA程度はあると推測します

alt

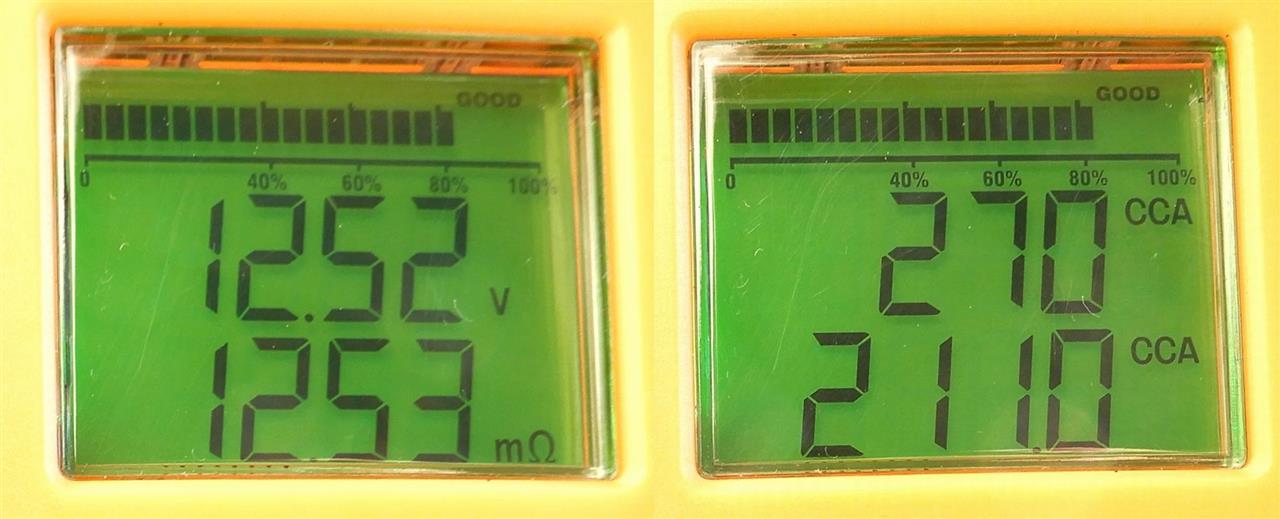

測定結果は　内部抵抗12.53ｍΩ　211CCAでした


alt

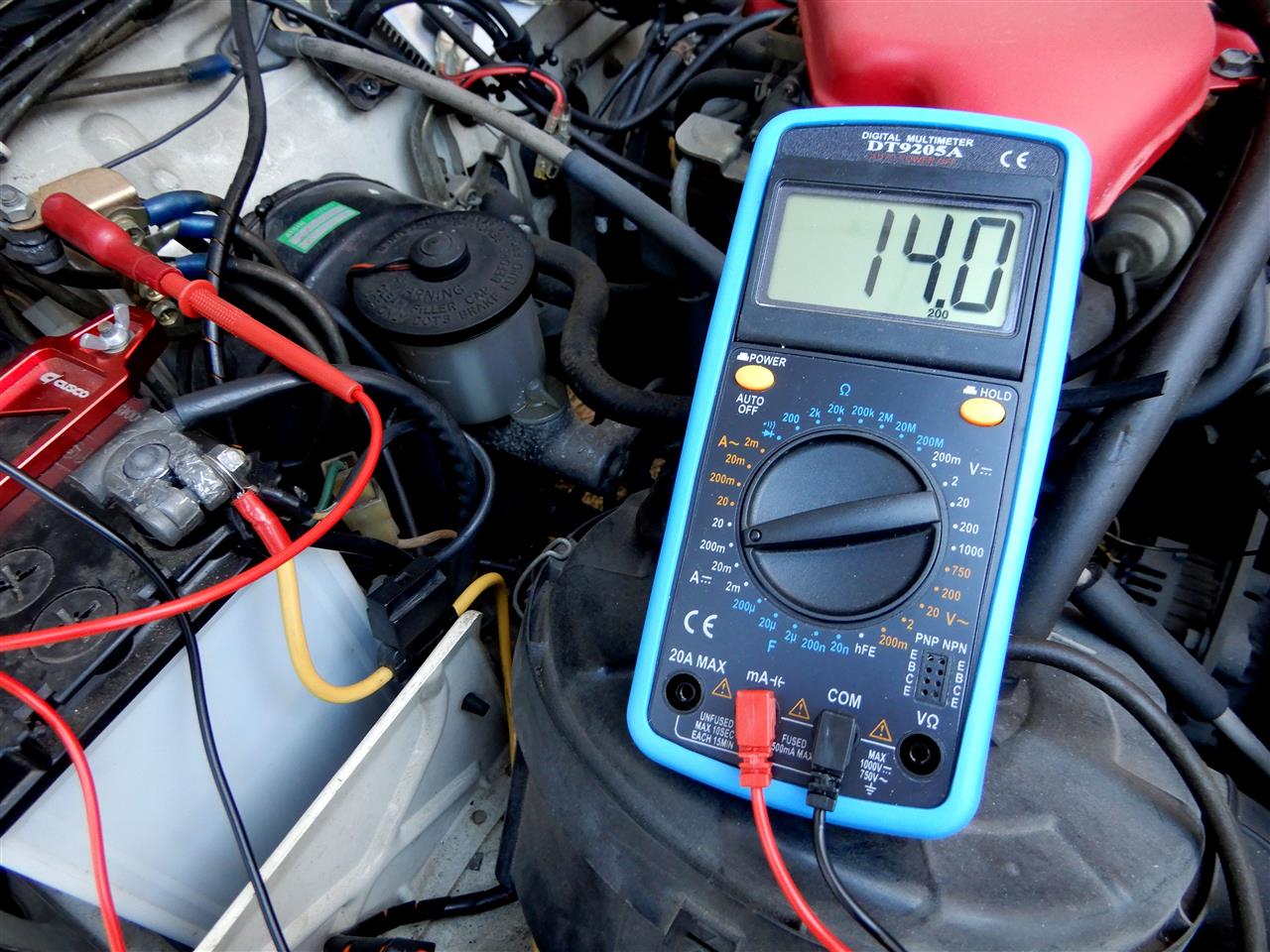

最後にACCをONにした時の電流を測定では1.88Aでした
これは20Wの電球を点灯して時と同じ程度電流です


alt
測定結果は　内部抵抗10.6ｍΩ　225CCAであった

実験結果よりわかった事は

alt

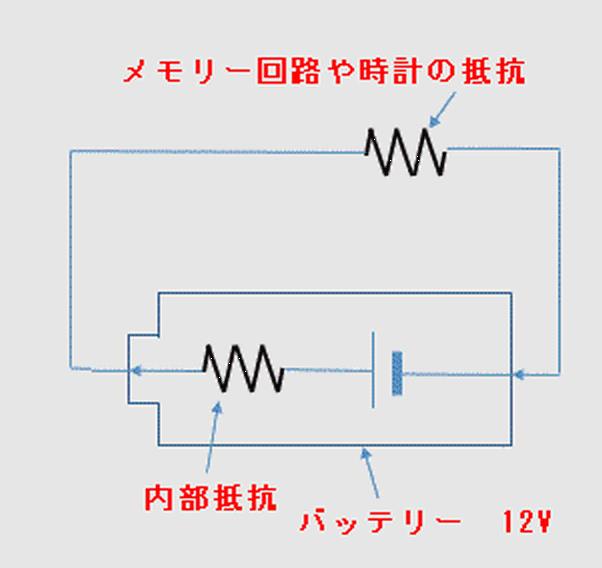

簡単な回路図しか書けなくてうまく結果を伝える事が難しいのですが
バッテリーを車両に搭載した状態を考えると、バッテリーと並列に抵抗（時計やメモリー等）がつながる事によりバッテリー単体の時より内部抵抗が小さくなり、その結果測定しているバッテリーの劣化は少ない（CCA値が高い）と診断される事が推測できます

もう一つ気になる事があって次の実験をしてみた

alt
バッテリーケーブル接続状態でパルス充電を行った時の車両機器への影響
これについてはパルス充電時の電圧波形を観察してみることにしました


alt

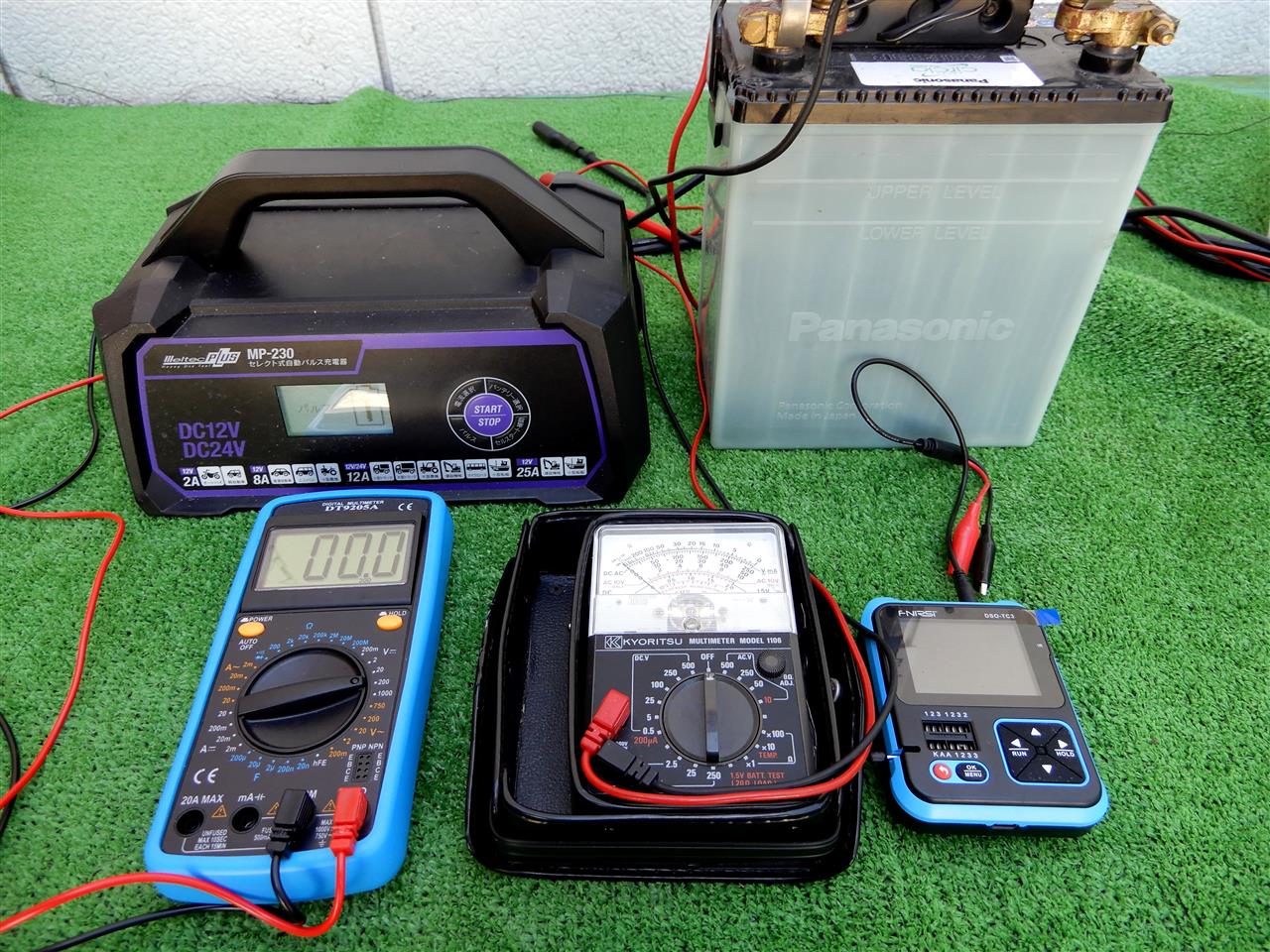

パルス充電時における電圧変動はデジタル式テスターでは把握できません

alt
アナログ式テスターでも針が振れる事も無く把握する事ができませんでした


最後の手段としてオシロスコープで観察してみました
小さな電圧変動の途中に大きな電圧変動がみうけれれます
この電圧変動が車両機器等へ及ぼす影響は無いのか心配です





それより

今回　衝撃的な　出来事が！
alt
２年前から車検切れになっている保管中のランクル70です
電撃丸を投入して定期的に電圧を確認してパルス充電を行っています
長い期間アナライザーで診断していなかったので今回診断してみると

alt

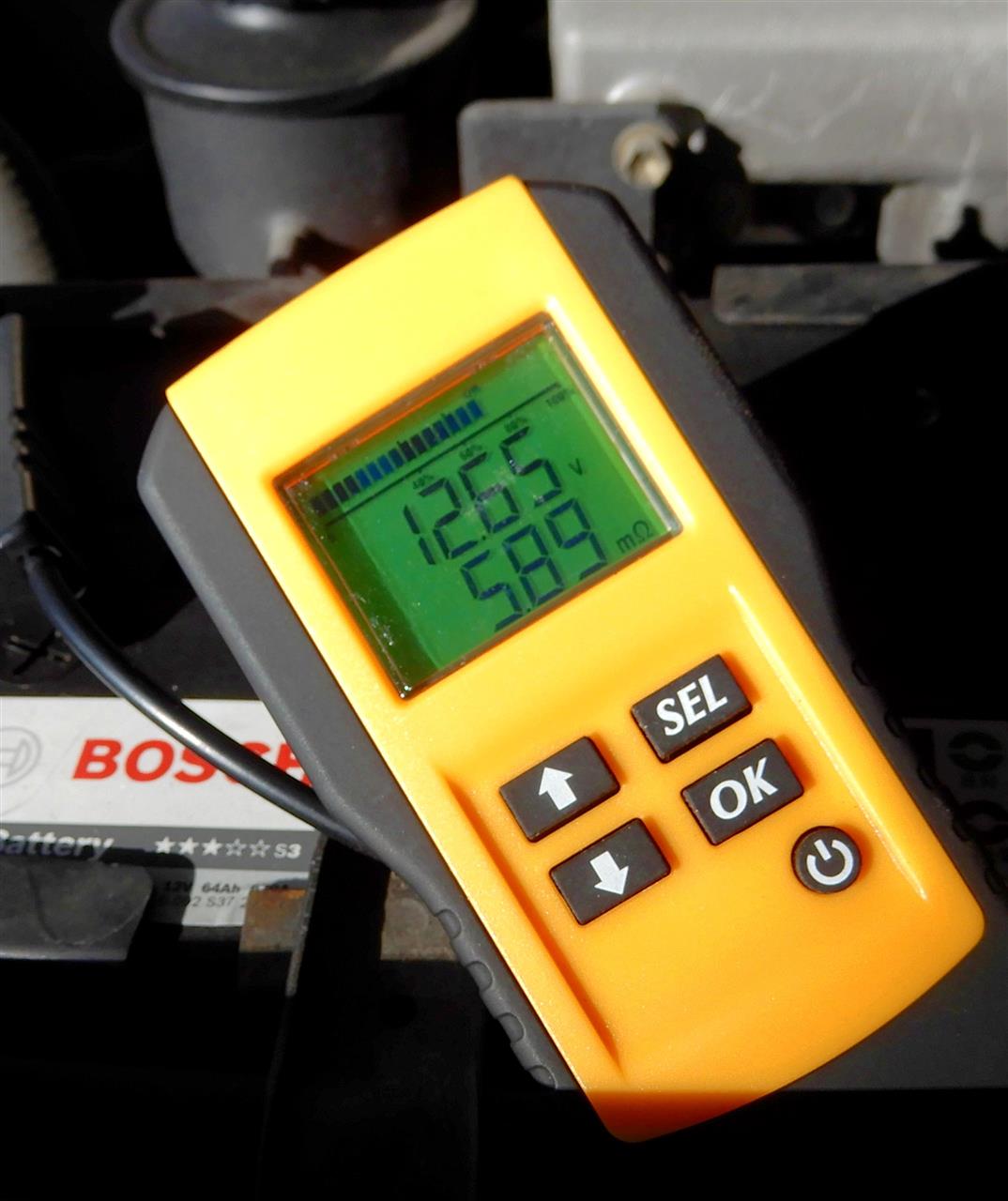

車体前方側のバッテリー内部抵抗は5.89ｍΩ

alt

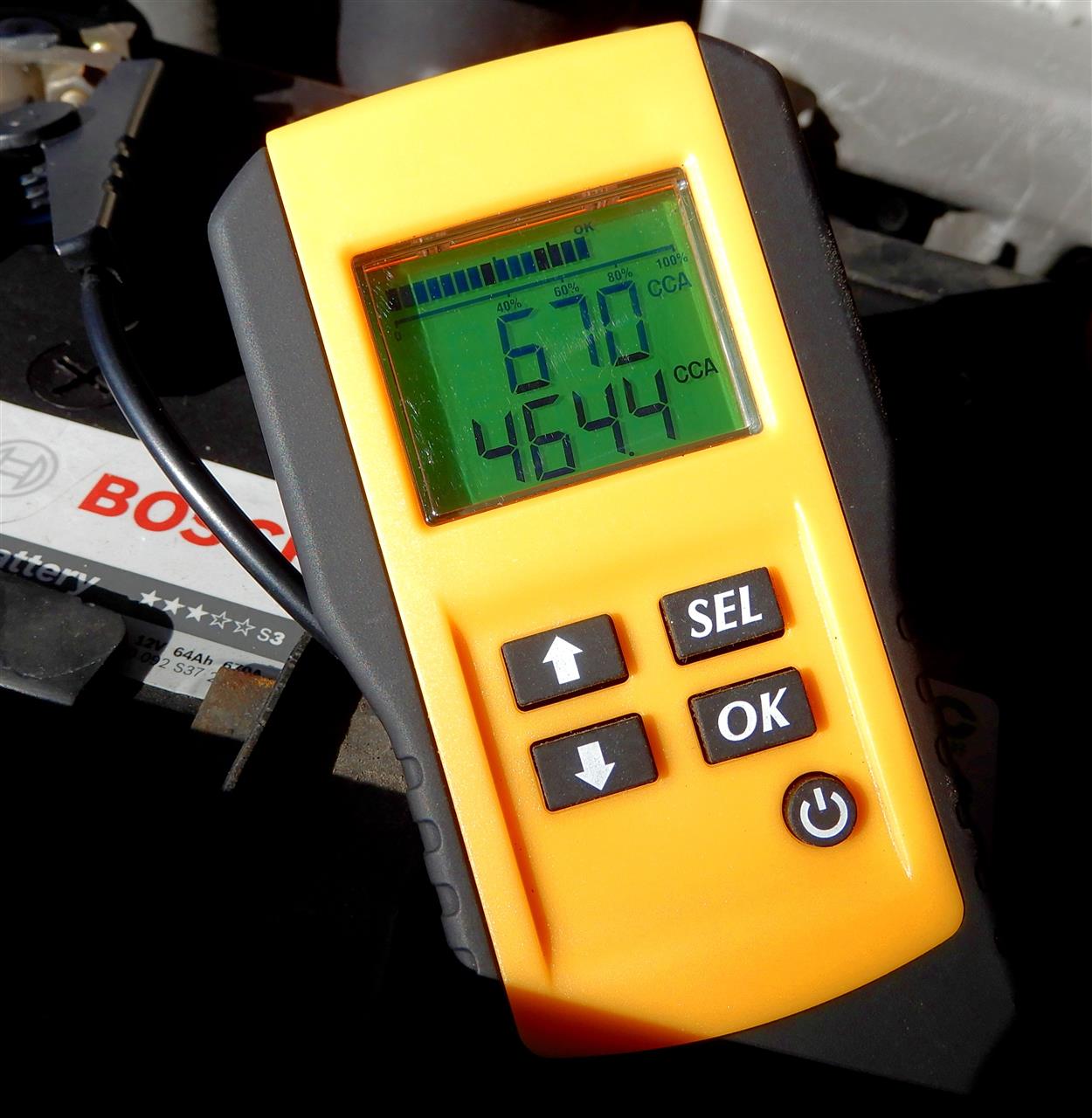

CCAは464でアナライザーでの評価は合格でした

問題は車体後部のバッテリーです

alt
内部抵抗は16.78ｍΩと大きくなっています

alt

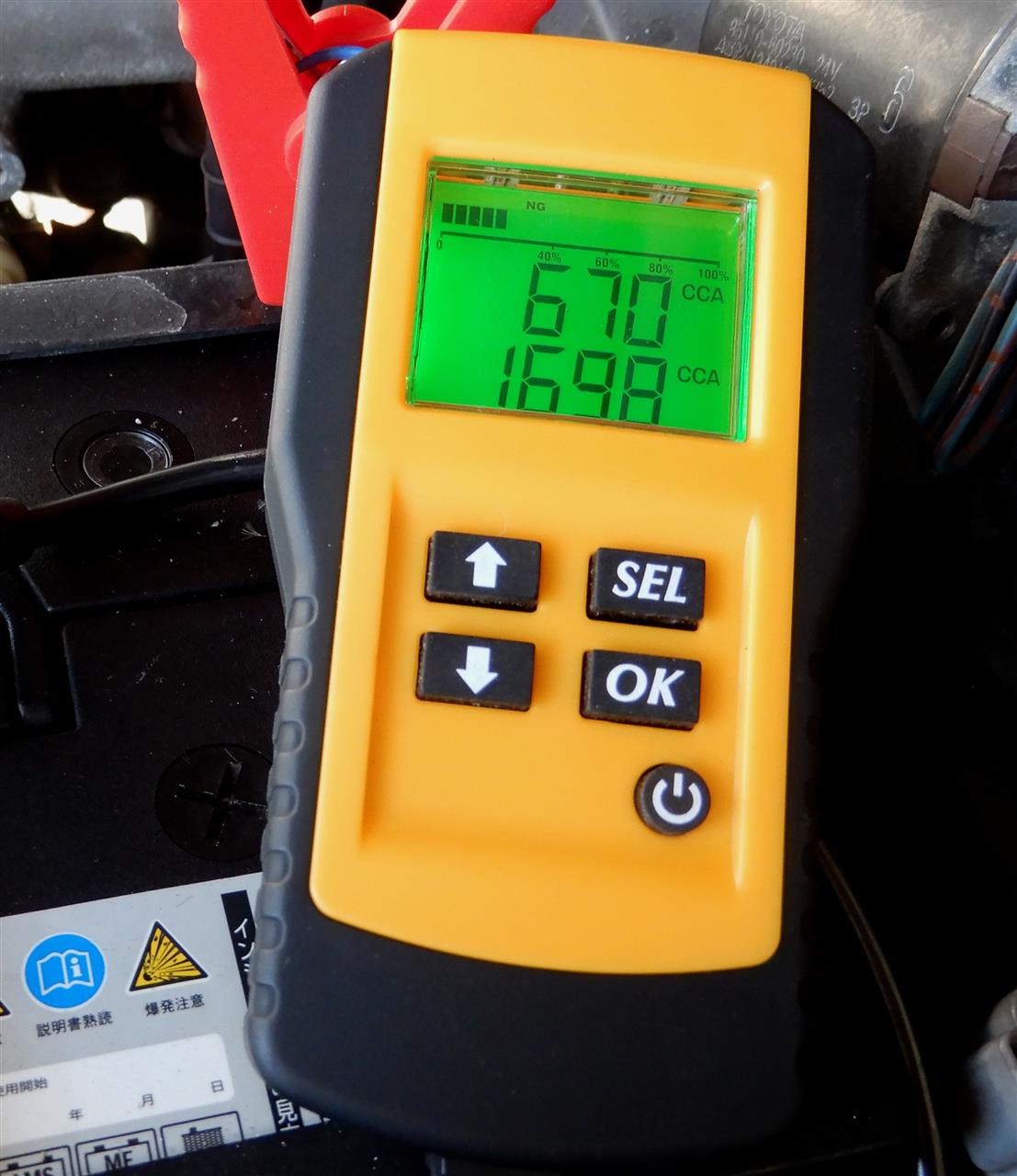

CCAは170となりアナライザーからはバッテリー不良との診断結果

alt

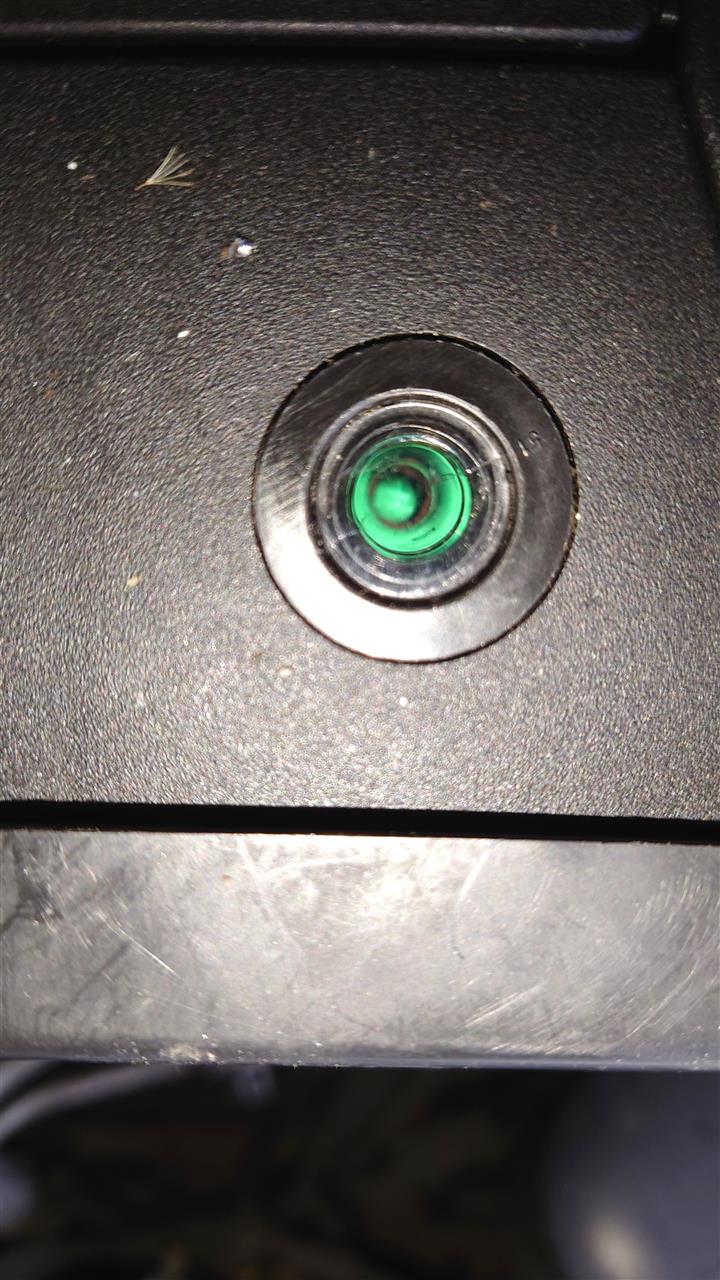

困った事にバッテリーについているインジケーターでは正常です


ｗｐｍさんもバッテリーには当たり外れがあり短いのは半年長いので１５年
との事でしたのでバッテリーは宝くじみたいなものですね
いつも直列（24V）のままでパルス充電をしてたのですが
次回からは不良のバッテリーのみパルス充電をしてで経過観察してみます

追記　のび～太の経過観察もアナライザーでやらないと駄目かな（笑）
ついでにランクル73改も測定しておきました　前413（655）　後607（655）


alt
Posted at 2023/10/30 18:21:16 | コメント(8) | トラックバック(0) | 工具（道具） | クルマ
2023年10月22日 イイね！

ふいご温泉に行ってみました

ふいご温泉に行ってみました徳島県の
山川町にある
ひなびた
行ってみました

寒くなったので温泉に行きたくなりました
候補はｗｐｍさんの推薦するカメリア温泉にするか？
たていっさんの好きな仏生山温泉にするか？
隣人の好きな徳島県の土柱温泉？　
頻繁に行っているトレスタ白山温泉？
どれも時々行っている温泉です

alt
いろいろ考えて行ってみたのは初めての　ふいご温泉　です

山から崖のような急坂道を下った場所に温泉がありました

alt
温泉の下には川があって景色は抜群です

温泉内で気さくに声をかけてくれた方がいました
地元の山川自動車会長さんでした
旧車をコレクションしているみたいで話が盛り上がりました

alt
コレクションを今度見に行く約束をして温泉を後にしました

家に帰って山川自動車を検索すると

alt
山川自動車さん　


コレクションには行ってみようと思います

alt
Posted at 2023/10/25 10:47:14 | コメント(6) | トラックバック(0) | 観光（ドライブ、散歩） | 旅行/地域
2023年10月21日 イイね！

これに期待します

これに期待しますのび～太で
寿命が
のび～たら
イイね！

alt
エブリィのサブバッテリーの寿命が普通より短くて
パナソニックも1年で劣化　1ヶ月前に交換したユアサも怪しい予感


alt
評価はパッとしない電撃丸を使ったり

alt
バッテリーが長持ちすると評判のパルス充電もしているのに何で？

alt
走行中充電装置であるCELLSTER IS 330が非力なのか？

alt
それともソーラー充電装置CELLSTER　SB-300が非力なのか？
そもそも発電電流が30ｍＡなのにSB-300？　SB-30とするべきだ
セルスターを疑う訳ではないのだがこれらの製造国が気になる（笑）

alt
今度はエルマシステムの鉛バッテリー再生・延命・復活化装置に期待します

待てよ　セレマ　なら知っているが　エルマ　は聞いた事が無い

alt
日本の会社みたいだが想像どうり製造は中華だった（笑）

alt
中国製をバカにしていたら　のび～太クンは特許商品みたい

alt
特許商品とわいえ取り付け方法はバッテリーにつなぐだけで　なお怪しい！

alt
とりあえず充電を済ませてから取り付けます

alt

Posted at 2023/10/23 10:25:21 | コメント(5) | トラックバック(0) | その他自動車整備（ＤＩＹ） | 日記
2023年10月21日 イイね！

ユニークなウィンチが販売されていますね

ユニークなウィンチが販売されていますね一見大陸製❓
まさかの
WARNでした


alt

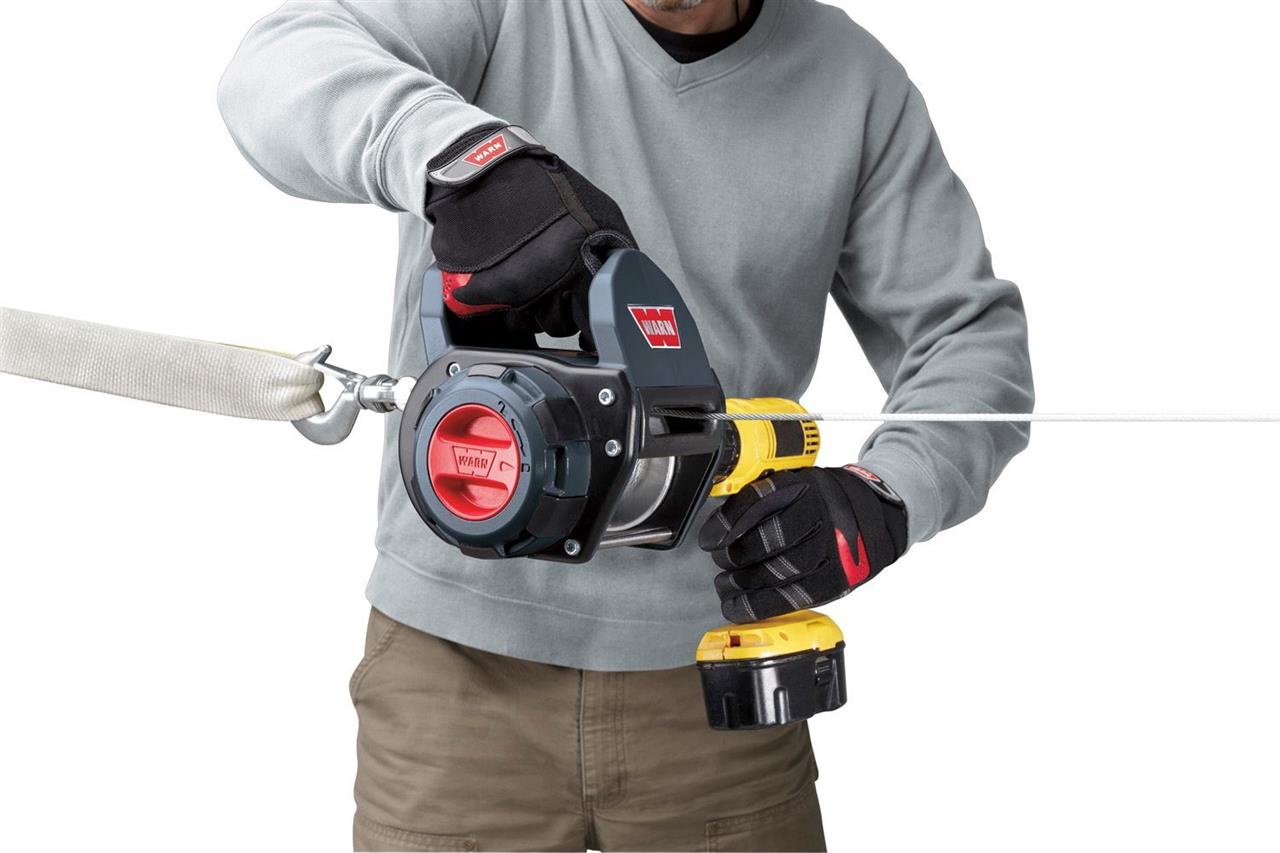

WARNだけあって機能は知らんけど外観はカッコイイですね

alt
使い方はウィンチに充電式ドリルを装着して使うみたいです

alt

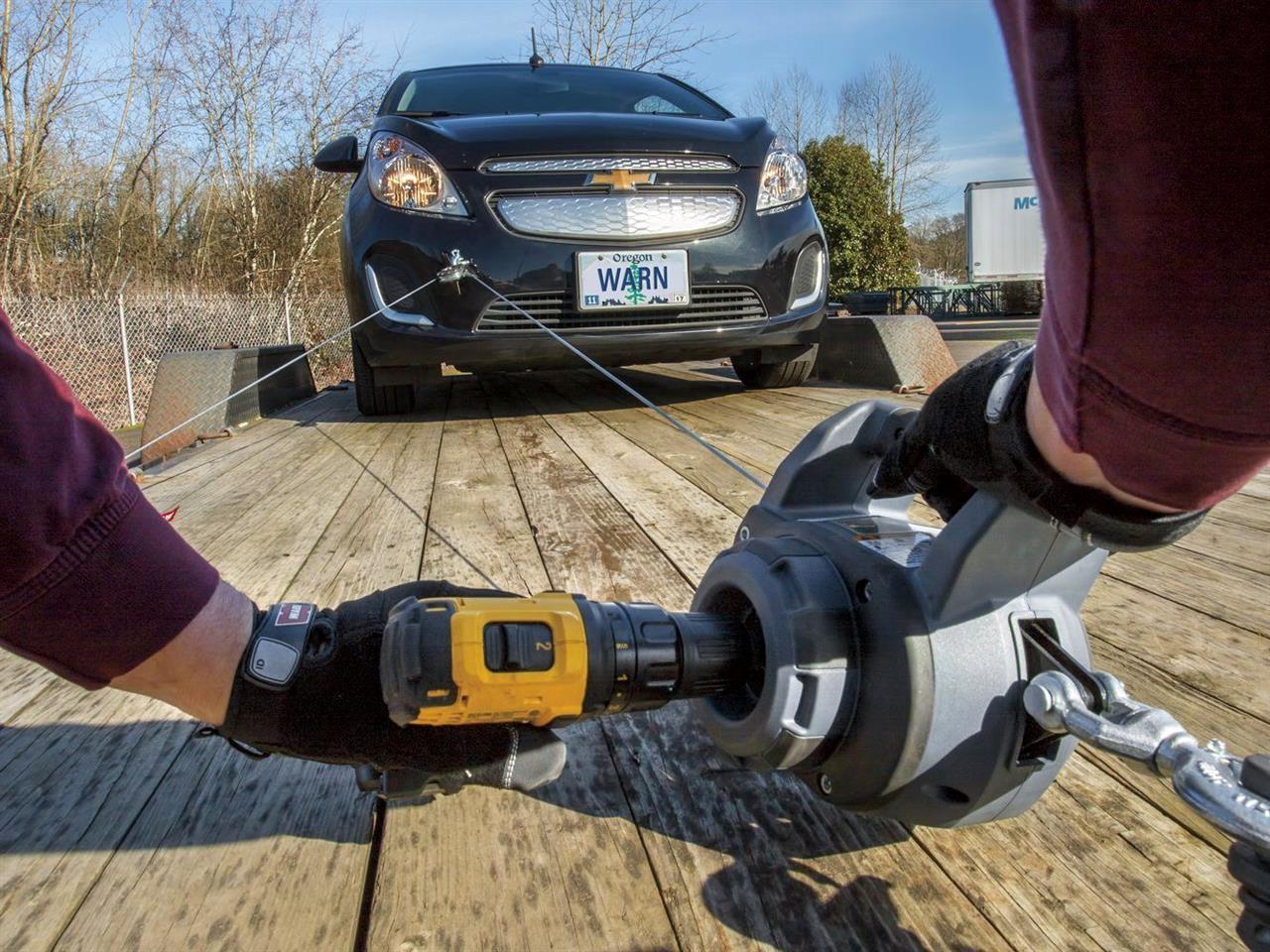

本当か？車までも牽引できて便利そうですよね


でも　よ～く　考えてみると

alt
見た目は高価そうなウィンチですが
機能的にはハンドウィンチのハンドルを取り除いたら同じ

ならば

alt
ボート用ウィンチもドリルウィンチにできるやん

でもちょっと問題が

alt

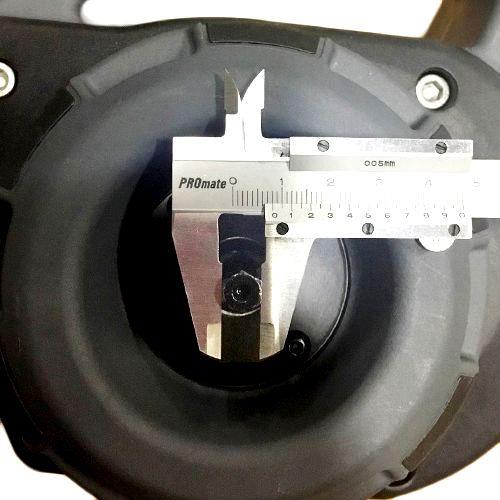

WARNドリルウィンチの軸はドリルチャックが付けやすい6角型で

alt
ボート用ウィンチはこんなへんな形状

それはなんとかなるだろう
とりあえず動作は可能か？試してみました



長い時間回すとチャックが緩んでドリルが外れそうになります
あとは外れない様にドリルチャックを取り付ける部分の改良です

alt

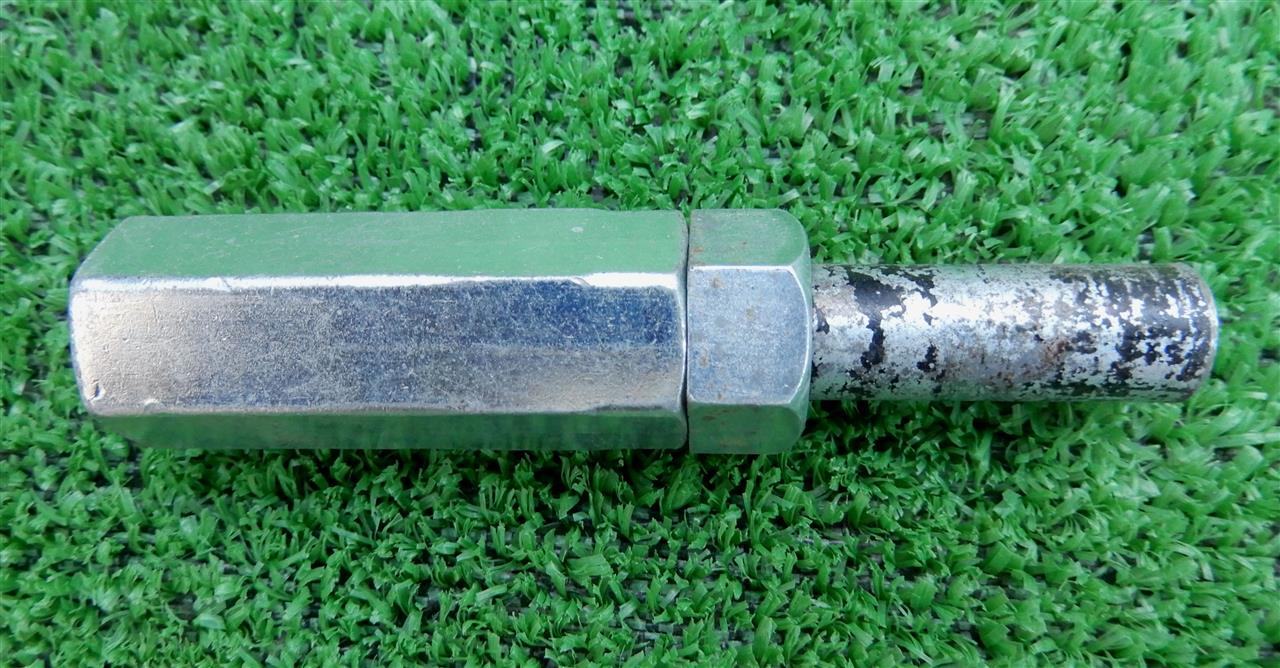

まずはボート用ウィンチの軸にボルトを延長するアダプターを作ります

alt
次にアダプターにドリルチャックがガッチリと付くようにボルト頭を切断

alt
これで完成　ドリルチャックが装着できます

alt
充電ドリルのチャックが13ミリもなくて変換チャック付けて長くなりました

モーター付きのウィンチに外付けモータ付ける意味のるのか？自問自答です

alt

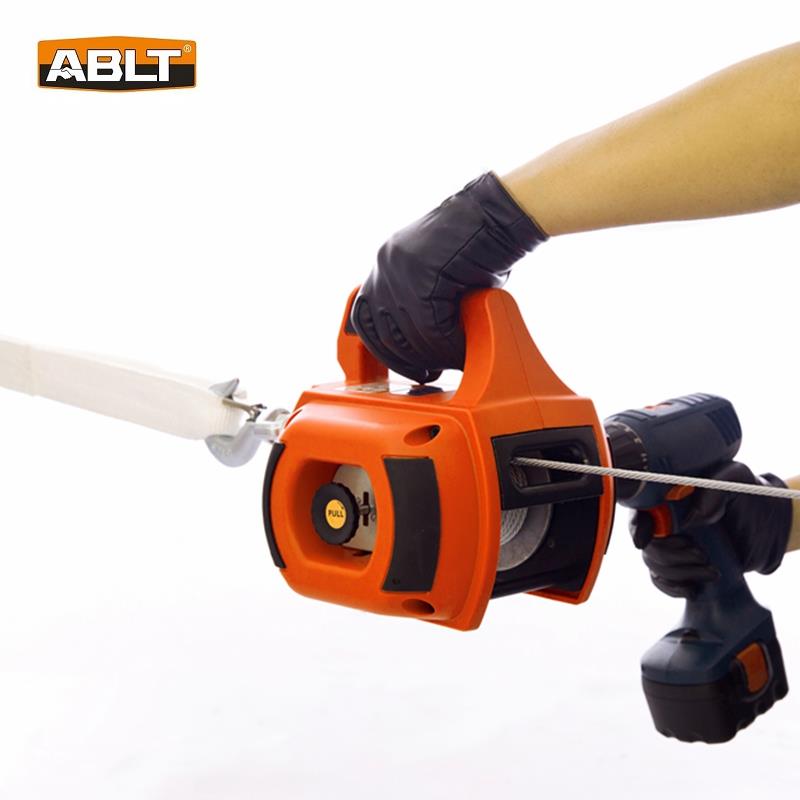

★★　めんどうな事しなくても中華？ありました　★★
alt


シャアジム　さんへの　実験画像

ボート用ウィンチのハンドル軸からドラムへのギア比を求めてみました

alt
実験方法としてドラムに赤いマークをしてハンドルを回してみました
ハンドルを5回転させるとドラムが1回転しますからギア比は5ですね
あとWARNのドリルウィンチのギア比が判明すればどちらのウィンチも
ドラムの直径に大差は無いと思われますのでボート用の牽引力が判明します
Posted at 2023/10/21 18:38:56 | コメント(3) | トラックバック(0) | 自動車関連（その他） | クルマ
2023年10月20日 イイね！

フクロウは可愛いですね

フクロウは可愛いですねカラスは
か～か～か～
スズメは
チュンチュンと
うるさいですが
alt
【天空の鳥居行き林道 2023年10月16日に通行止め解除】大雨による落石のため、高屋神社「天空の鳥居」へ向かう林道が通行止めとなっていましたが、10月16日（月）午前9時より通行止めが解除されます
このお知らせをみて昨日高屋神社「天空の鳥居」に行ってきました
来ているのは県外ナンバーのレンタカーで若い方が多くてビックリしました

そんなことはど～でもよくて今回見てほしいのは


alt
途中に立ち寄りしたホームセンターで可愛いフクロウと目が合い一目惚れ
以前にみたミミズクさん　も可愛かったがフクロウとミミズク何が違うのだろう
とりあえずこの可愛いフクロウさんを我が家で　飼う　買う事にしました

alt
最初はこの場所に置こうとしていたのですが意外と怖く見えだした
このフクロウに付いている説明書を見ると鳥よけ番鳥と書いていた（爆）

alt
この番鳥にちょうど良い場所がみつかり停まり木を付ける事にしました
木材に穴をあけて黒色に塗装をして乾燥を待ちます

alt
待っている間に先日作ったウィンチベットの気になっていた続きを

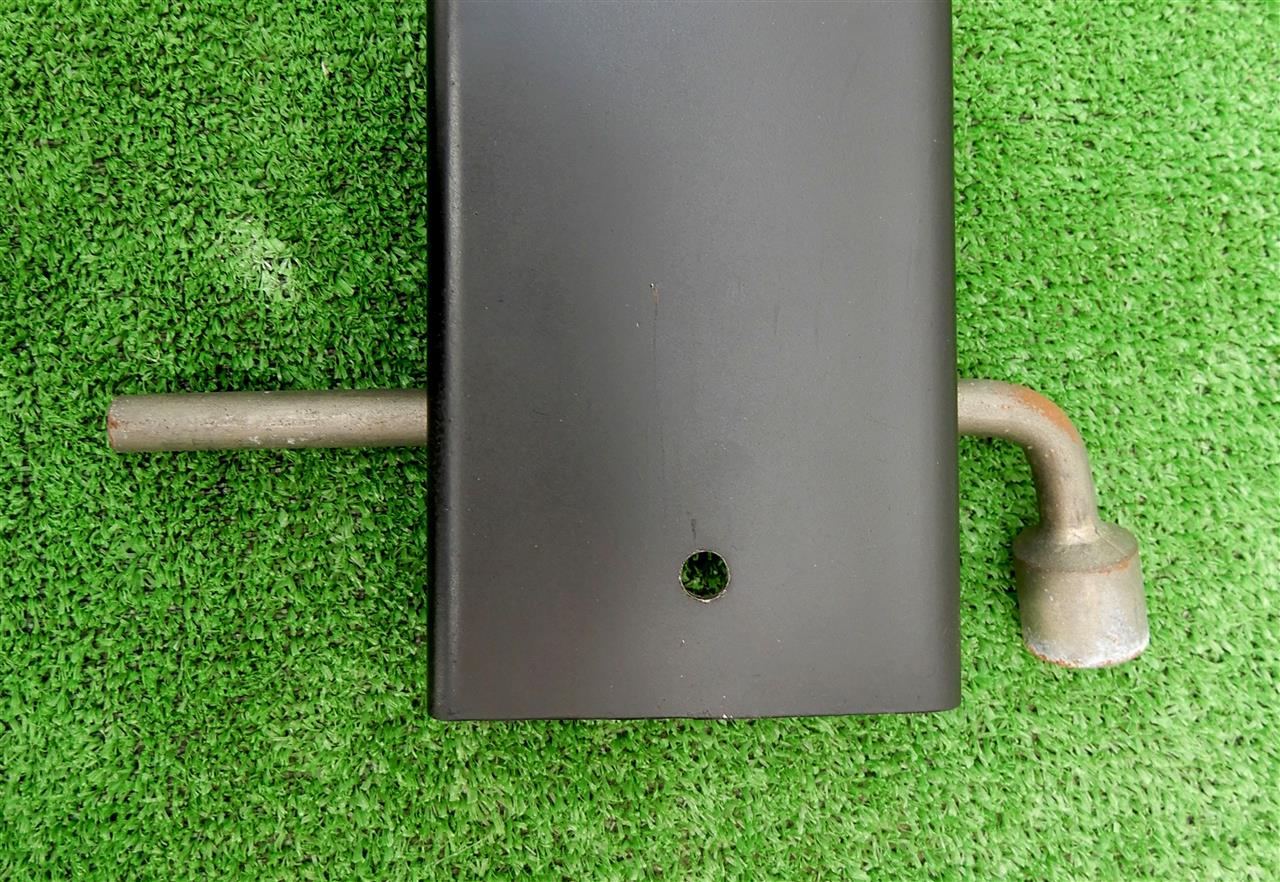

長いヒッチピンがなくて使用していない車載レンチを代用していました

alt
長いヒッチピンの販売は少なく　あっても工作したウィンチベットには短い

alt
車載レンチを切断してボックス部分も切り落とし黒色に塗装

alt

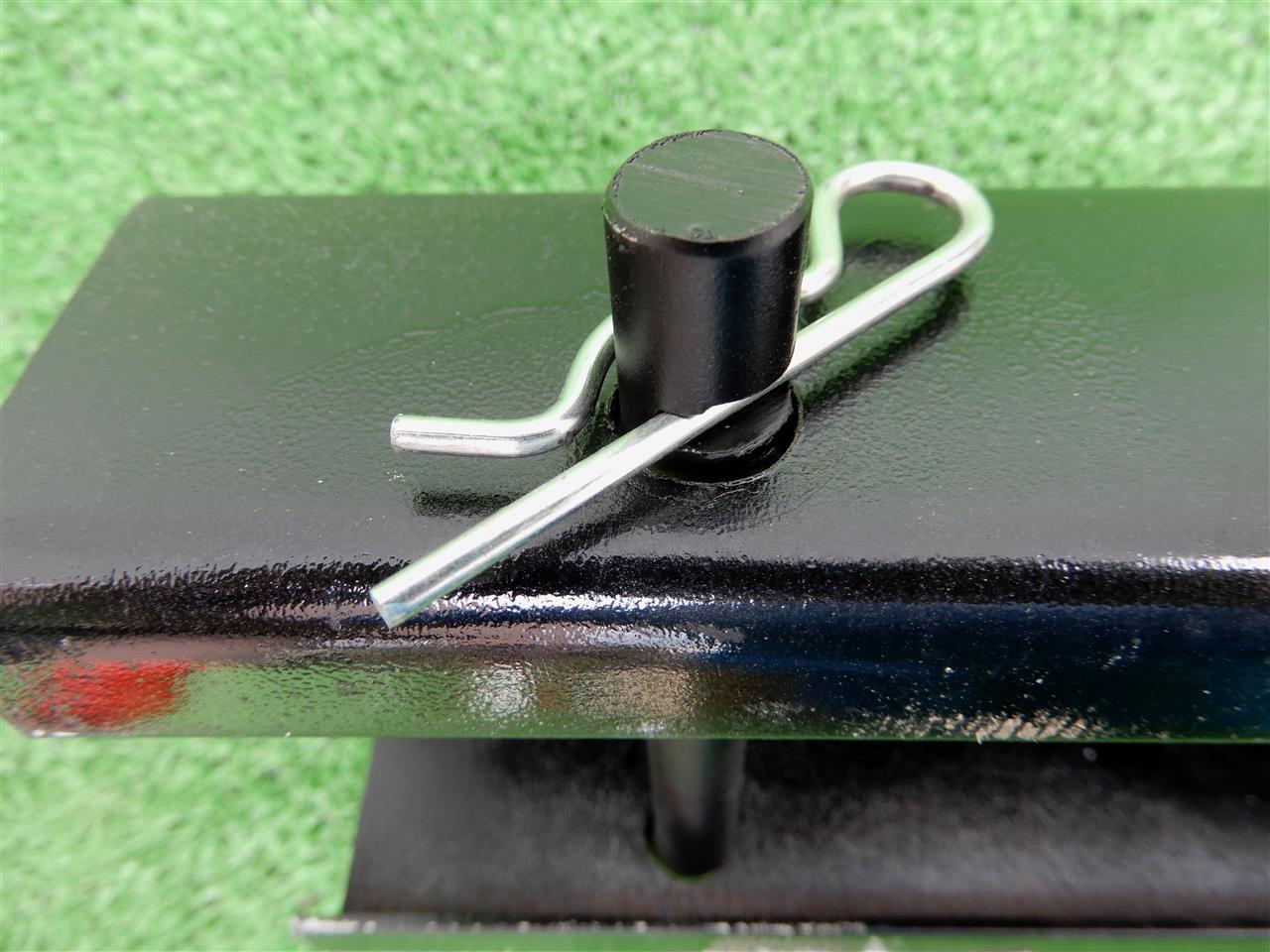

クリップピン用の穴開けにドリルの歯が折れそうなので削る方法で手抜き

alt
とまり木の鳥よけ番鳥を玄関の街灯のマスト横に取り付けました

alt
初めて見たら知らない来客は思わずビックリするかもね（笑）
今度は首振りするフクロウも付けてみたい

alt
鳥よけ番鳥フクロウさん　夜も監視を続けています

alt


謎スポｘさんへ　質問への回答　　
alt

★★　変な事をしたら先輩がちゃんと監視していますよ　★★
Posted at 2023/10/20 19:08:52 | コメント(5) | トラックバック(0) | 思わず買いました | 日記
