- T32エクストレイル キッキングプレートイルミの装着
まとめ記事
T32エクストレイル キッキングプレートイルミの装着
榛名颪さん
2022/08/01
512

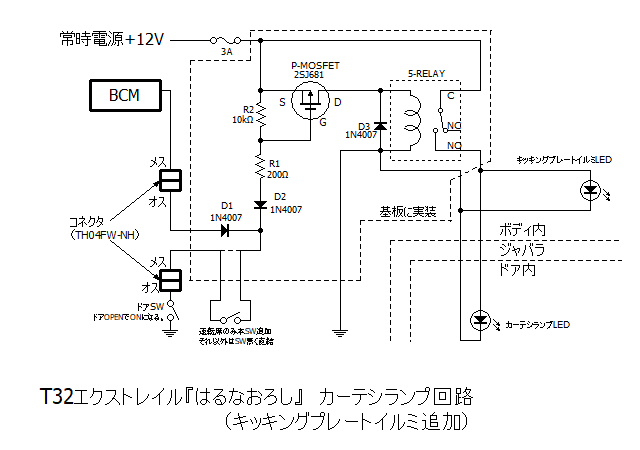

発端は息子が乗っているT32エクストレイルに装着された純正イルミを見たこと。（息子もT32エクストレイル前期型に乗っている） 父も欲しいです(^^; 回路としては、自作のカーテシランプの制御回路に相乗りさせました。 流れる点灯パターンは非常に綺麗で、息子も「純正品より綺麗で派手・・・」と呆れていました。
-

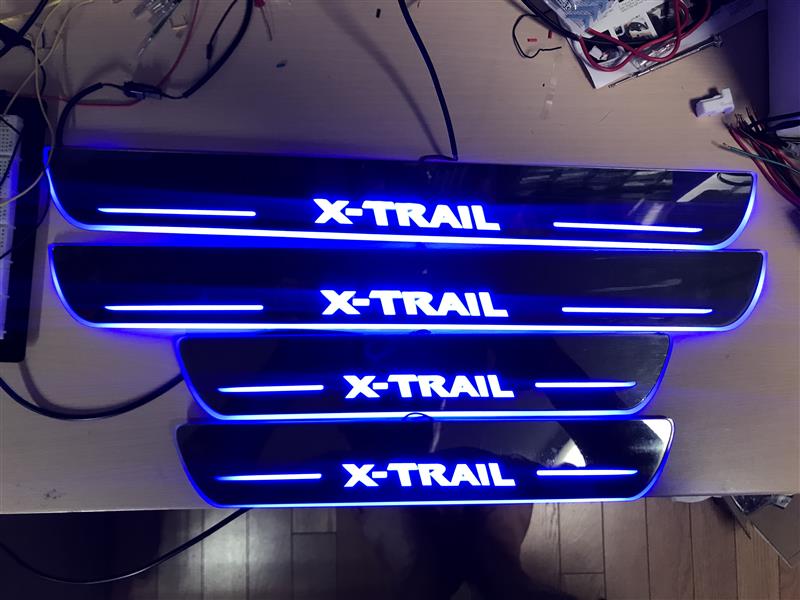

キッキングプレート用のイルミです。 大陸から届いたので、点灯チェックです。 点灯パターンは動画を参照ください。 この４枚が全点灯した時に流れる電流は、電源電圧13.5Vにて最大1.26Aでした。単純計算で17W。 ドア毎に付けたカーテシランプから電源を分岐するつもりですが、カーテシランプ設置時にマイナスコントロール回路とリレーにて主電源を別に引いたのは正解でした。BCMに無用な負担とリスクを負わせないで済むと思われます。
出典：榛名颪さん -

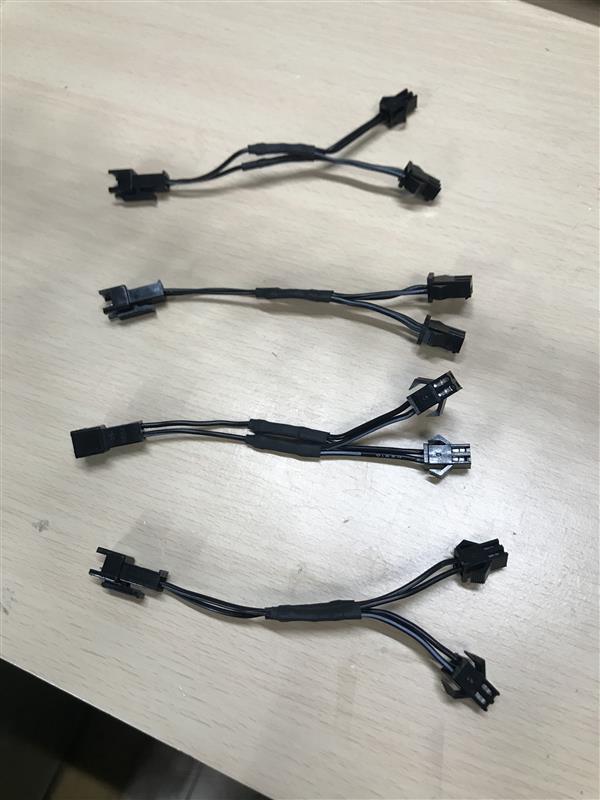

本日の午前中はモノコックバー2本の取り付けで汗だくになってしまい、午後は屋外作業は中止にしました。 涼しい屋内で、キッキングプレートイルミ装着の準備作業をいたしました(^^;
出典：榛名颪さん -
さて、車体への取り付けです。
出典：榛名颪さん
