DSPでタイムアライメントやら自動調整を始める前に、機材の基本設定をしっかりしておく必要があります。という話。

社外オーディオにはゲイン調整のように、機材の構成に合わせて音量が調整できるツマミがあります。音響計測する前にこのツマミをきっちり調整しておきます。これで前後左右のスピーカーから出る音量をできるだけ正確に揃えます。
一度調整ができたら、間違ってツマミに手を触れて音量がずれないように養生テープを貼っておいたほうがいいと思います。


正確な音量を計測するポイントは、数値化して計測する、です。



ライン出力から出したケーブルでこんな風にしたり


こういうケーブルを自作したりして


デジタルテスターで電圧を計測します。

テスターは交流電圧測定にセットすると計測ができます。なぜ、交流電圧なのかというと、音の情報はこんな風に波なので、交流電流なんです。



ただし、このような音楽CDから出る波形ですと、波形に大小があり安定した電圧が計測できないので、このようなサイン波を鳴らして計測します。



テレビの時報で聞くようなポーっという音です。
サイン波の周波数は、テスターのスペックに合わせます。デジタルテスターの説明書には何ヘルツの交流電圧まで計測可能かスペックが書いています。1000Hzぐらいまで可能なので、定番の440Hzあたりで計測します。


計測に使うサイン波の音データは、パソコンで作ることができます。

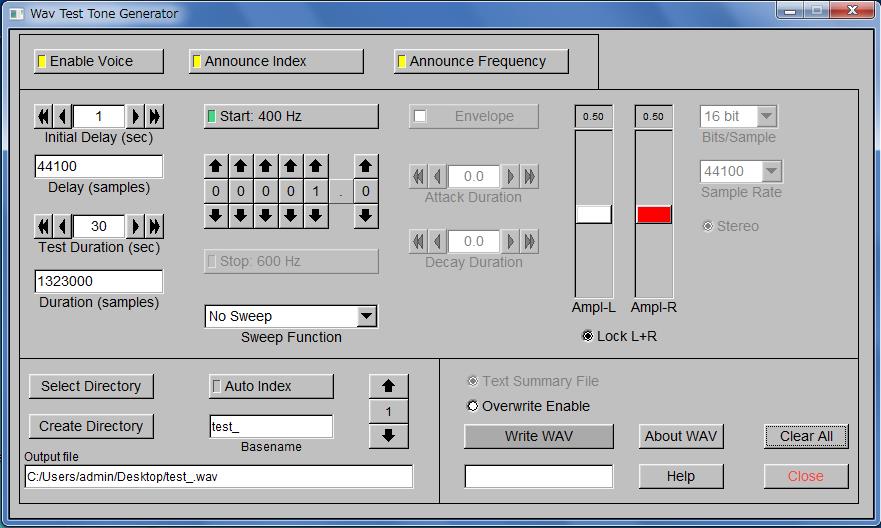

WAV Test Tone Generatorというフリーソフトを使うと、好きなテストトーンをつくれます。市販のテストトーンCDは再生時間が30秒くらいなので作業中に音が切れてしまうんですね。しかし、こいつで3分間ぐらいのテストトーンを作って、音を出しっぱなしにしておくと作業がやりやすいです。

その他に、スマホでも似たようなアプリはあるのでスマホから直接再生してもいいでしょう。


電圧を計測すると、ライン端子はMaxで2Vぐらい、出力が高い機器やラインドライバーは4Vぐらい出ると思います。アンプは音量を掛け算で増幅するので、ちょっとのラインの音量差が倍々ゲームでスピーカーから出るときはかなりの音量差になってしまいます。
ということで、電圧計測で各ラインの基本音量を正確に合わせてから、本格的な音響調整に入ったほうが吉ですね。
