　れいん坊LED完成しました。
　写真じゃ中々判らんと思いますが(発光する色は本当はもっと多いのですが全色を写真に撮るのはシャッターチャンス的に無理なので諦めました)、実際には、ダッシュ1から7まで、細かくいえば三原色×254段階で762色の変化をしている筈です。近似色多いので、眼で見ても勿論数えられませんけど。

　で、当初はネットで拾ったソースをパクって、とかいってましたが、自分の好みを出したかったんで、結局ほぼ95%くらい自力でソースを書くことになりました。雛型として利用させて貰ったのは、PICの初期設定だけで、後は思いつくままのオリジナルになりましたとさ。(バカ)

　今回PIC12F683という8PINの石を使ったんですが、自分で書いたソースはソフトウェアで全部PWM(パルス幅変調)やったんで、この石独自のハードウェア特性を全く利用してません。(爆)
　なんか、こんなことならもっと下位グレードの値段の安い石でもよかったかなぁ、とちょっと後悔。

　更に、もうやり直すの面倒なんでやらんけど、発色のパターンに乱数使えばよかった(多分、ソースリストもっと短くなった気が)、と今になって激しく思ったりも。(笑)

　しかしまあ、ご注文の通り、色がじわーと変わっていくのは再現出来たかなと思います。でも、検品でNG出たらどうしよう。どきどきですね。

　最近モチベーション↓で工作してなかったんですが、やじおさんから聞いたイルミの話でちょっとやる気でて、一応クリスマスまでという納期あるみたいなので、久々に変光レインボーLEDイルミ(仮)的な物を作成する為にアセンブラ弄くって遊んでました。
　正直、アセンブラなんて、今は昔の、MSXでお馴染みのZ80でしょうもないゲーム作るとか、ゲームのレンタル屋の全盛期に店で借りてきたPC88のFDのゲームをコピーするのにFDC用のμPD765(だったか?)のディスクアクセス命令覗くとかくらい(要するに至極下らん事)にしか使ってないし触ってもいないので、まあ何となくニーモニックってこんな命令あったなぁ程度の記憶はあるものの、実用にはそんな知識は殆ど役に立たないのが現実で、今回使おうと思う現行のPICの仕様書見ても、一回二回読んだくらいではまったく意味不明で、いやぁ困った困った。(笑)

　しかしまあ、こういうのって一旦やり始めると、結構のめり込むんですよ。

　そんな経緯で、我が家の買い置き部品に、変光レインボーLEDイルミ(仮)に使えそうなPIC(制御用IC)で12F683という型番のがあるので、そいつを使おうとメモリ構造の仕様書を必死で読んでいたのですよ。(大の時の便所の中とかで)
　で、その結果は。読んで結構理解はしたような気はするけれど、しかし突っ込んだ部分がやっぱり今一よく判らなんなぁ。……みたいな微妙な感じ。

　ただ、こういう制御用のプログラムって、一から全部ソース書き上げなくても、解説書とか解説しているHPとかを参照すると、ずばり12F683用のソースはなくとも、他の型番のPIC用の流用出来そうなアルゴリズムは何かしら見付かる訳でして。そうなればしめたもので、それをパクれば参考にすれば、作りたいものは凡そかなり簡単に作れる訳なのですね……。

　まあそういうズルを知ってるので、今回もしっかり手抜きをして(といってもアセンブラは機種依存性があるので移植は面倒なんだけど)、16F84AというPIC用のLED変光プログラムをベースにした12F683用の変光レインボーLEDイルミ(仮)プログラムβ版が一応完成。
　ただ完成と云っても、端にメモ帳にアセンブラのソースを書いただけで、そのままでは使えないので、早速MPLAB IDEというフリーの開発ツールでコンパイルを掛けて、一応エラー出ずにPICに焼ける書式に変換出来たので、この後パーツを基板に組んでそのアルゴリズムで点燈の実験の予定です。

　2014/11/03夜、遠方よりハルサメ社長がご来訪なさるとのことでしたので、長島ちっちゃい飯オフ会逝ってまいりました。
　参加はハルサメ社長、みのっさんさん、肉帝やじおさん、自分の4名でした。
　ラーメン屋でラーメン喰って駄弁るという中々愉しき企画でした。
　前からどういう感じなのか一度運転してみたいと思っていたJB-JLのL5。みのっさんさんの愛車運転させて頂き、JB-JLどんなものか理解出来ました。有難う御座いました。
　猿人同じなので、やっぱり家のL200S改も、L500Sと基本的に同じフィーリングのようです。
　ただ、家のL200S改は現在恐ろしいかっとび系(=どこに飛んでくか判らない危険な脚周り。真っ直ぐ走らないの意味)ではありますが。

　因みに、長島ちっちゃい飯オフ会、自分がL500V改で行ったので、L700とL500のツーペアが出来上がっておりました。



　最後に。
　現地で肉王さまがご所望されたレインボーLEDですが、図のような感じでいいのではないかと思います。
　暇見て組んでみます。
　後は変光パターンを作るのに、PWMの制御をどうやってソフトウェアでやるかを考えないといけませんが。

　妖怪バンパーと書くとなんか、好美のぼる、の漫画みたくないですか?
　えっ、好美のぼる知らない?!　あっ、そーですか。すんません。
　いや正確には、

誤　妖怪バンパー
正　溶解バンパー

　なんですけどね。

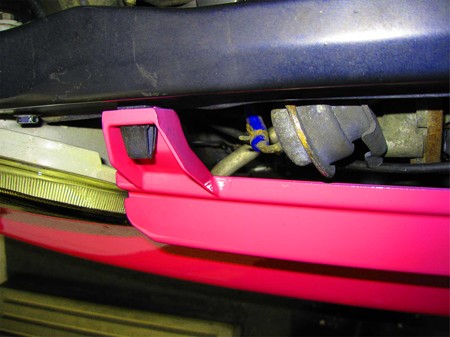

　家のL200S改のバンパーですが、見たら、停車状態でもバンパーすれすれになってるタービンのアクチュエーターのとこが少し溶けてました。……orz

　まあ元々JB猿人の設計がないL200の狭いエンジンルームにJB-JL載せたんでしょうがないんですが。



　因みに、スペース的に一杯一杯なエアコンの配管も、バンパー擦ってます。
　対策しないとやばいかも。(苦笑)

　無理矢理な車なんで問題ありありは仕方ないんですが。

　大発純正のタコメーターの針動かすにはどのくらいの信号パルスが必要なのか実験(久々)してみました。
　一応、メーター裏に入力端子3ヶ処あるのでその内の多分ここと思われる2ヶ処に12Vのプラスマイナス繋いでから、残り一ヶ処に5.5v60mAデューティ比50%のパルス信号入力してみると、ほっと安心ちゃんと動いてくれました。
　入力信号は何かもっと低電圧でも大丈夫なような気がしますが、突っ込んだことはまだ全然試してませんので、その辺の詳細は不明です。……が、外したタコ単体でも動くの判っただけでも充分にOkです。
　因みに写真のメーターはムーヴだったかのハルサメ社長に貰った3発用メーター(ばらした状態)です。
　写真で針は1500回転辺り指していますが、入力しているパルスの周波数はこのとき36.5Hzだったので、(36.5/1.5)×60=1460の計算で、まあ入力パルスに対応する針の位置は、ほぼ理論値通りとなっております。

　で、何をしてるのかというと……3発用⇔4発用メーター変換基板作る準備ですかね。

　要するに、EF猿人のL700に4発メーター付けたり、JB載っけたL200でそのままL200の3発メーターを使う時なんか用のパルス信号変換したい訳ですね。

　今回はPIC使う予定なんで、ハードだけでなく簡単なソフトもアセンブラで自作する必要ありで、されど何時もの懲りない素人工作なので完成までには暫く掛かりそうですが、完成したら取り敢えずハルサメ号へプレゼンツしたいと思います。
