残りの無線機電源切替とコントローラの引越しを行いました。


コントローラ(IS-330)を結局、運転席の後ろへ配置変更。



サブバッテリーからの配線が届かなくなるので配線ルートを助手席側から運転席側へ変更。

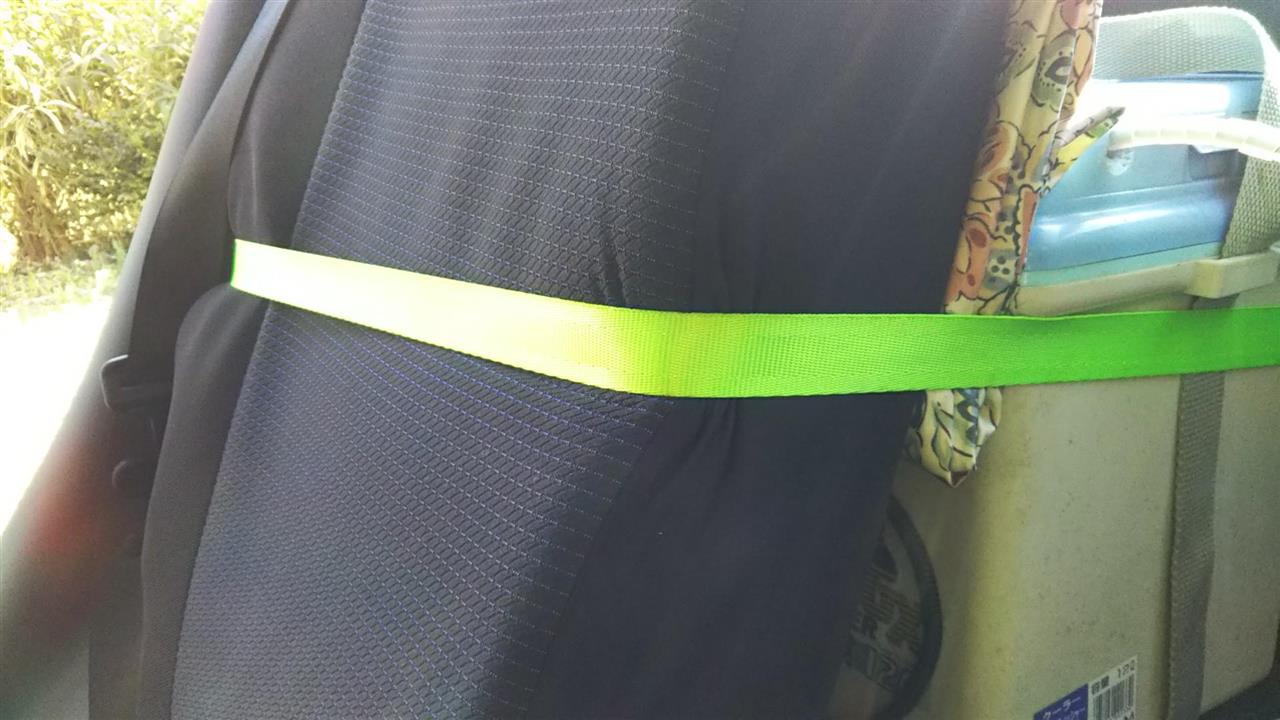

相変わらずサブバッテリーの固定は座席にグルグル巻き。



これではシートが痛みますよねぇ。。。
角を凹ませない方法は無いものだろうか。



と言うことで配線切替完了。グチャグチャです。
良いんです。一人しか乗らないから。
便乗者が現れても、乗れるのは二人までにしておきます。

残りの無線機電源切替とコントローラの引越しを行いました。


コントローラ(IS-330)を結局、運転席の後ろへ配置変更。



サブバッテリーからの配線が届かなくなるので配線ルートを助手席側から運転席側へ変更。

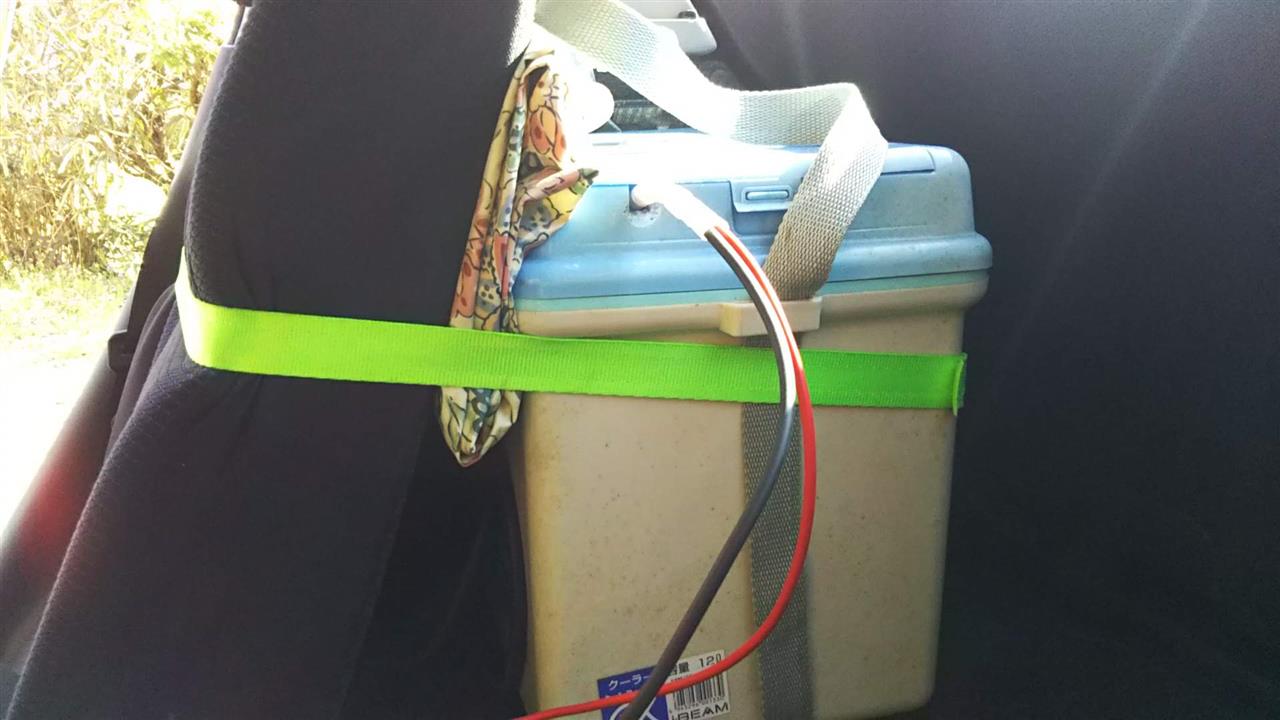

相変わらずサブバッテリーの固定は座席にグルグル巻き。



これではシートが痛みますよねぇ。。。
角を凹ませない方法は無いものだろうか。



と言うことで配線切替完了。グチャグチャです。
良いんです。一人しか乗らないから。
便乗者が現れても、乗れるのは二人までにしておきます。

アマチュア無線の運用中は、冷暖房も使うので、エンジンかけたまま運用しているのですが、近々にアイドリングストップ運用を行う機会があるため、サブバッテリーシステムの導入を行いました。

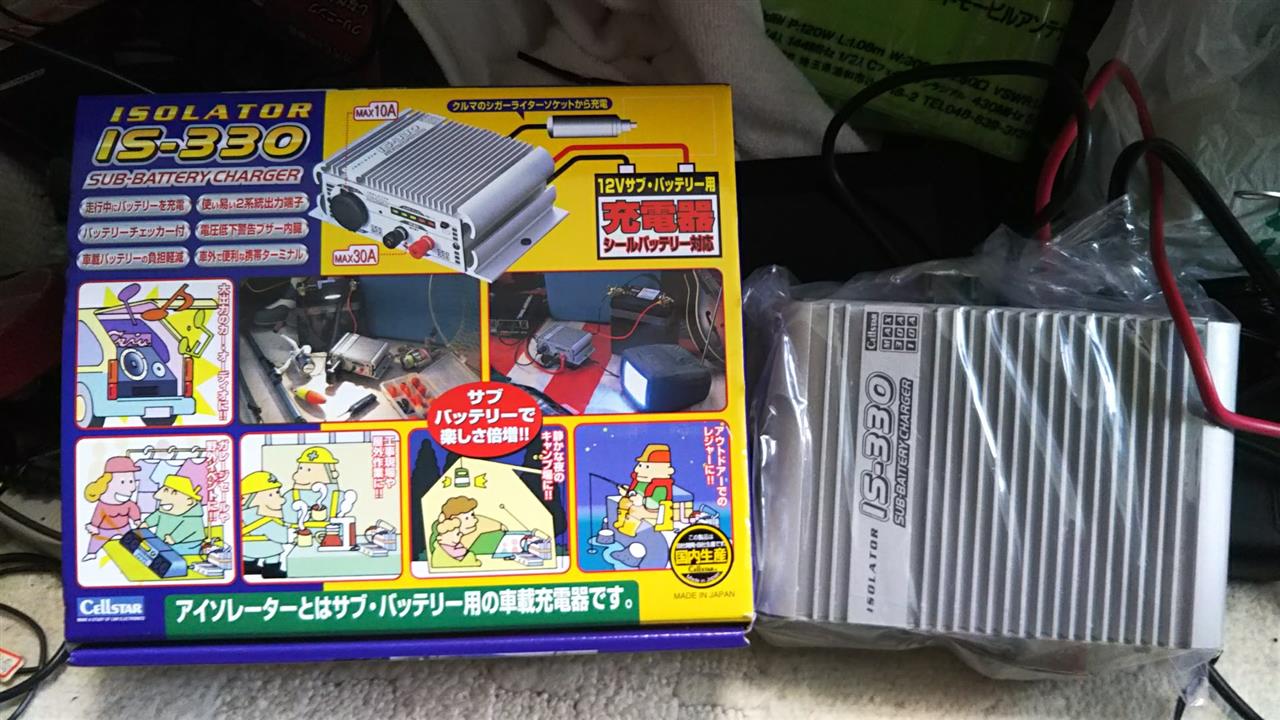

基本はNew　Eraを使ったほうが確実なのですが（過去にも使用経験あり）、今回は予算を優先してセルスターのIS-330を導入。

みんカラユーザー皆さんもいろいろ評価が分かれるところですが、その辺は割り切りです。



当初、運転席後ろに置こうとしたのですが
・シートを下げる事が出来ない。
・バッテリー押さえには安定してよいのですが、シート背面が痛む。
と言うことで、トランクルームへ置く事にしました。

トランクルームもそれなりに
・荷室が狭くなる。
・床下収納スペースにアクセスするときはサブバッテリーを
　退かさなければならない。
等、不満もありますが、妥協するしかありません。

サブバッテリーをトランクルームに置くと、IS-330のバッテリー接続ケーブルが短いため、自己責任でロングケーブルに取替えです。
配線材は、いつも世話になっているカーショップでＡＶ３．０をチョイス。



バッテリーは先日交換したお下がりをサブに流用。

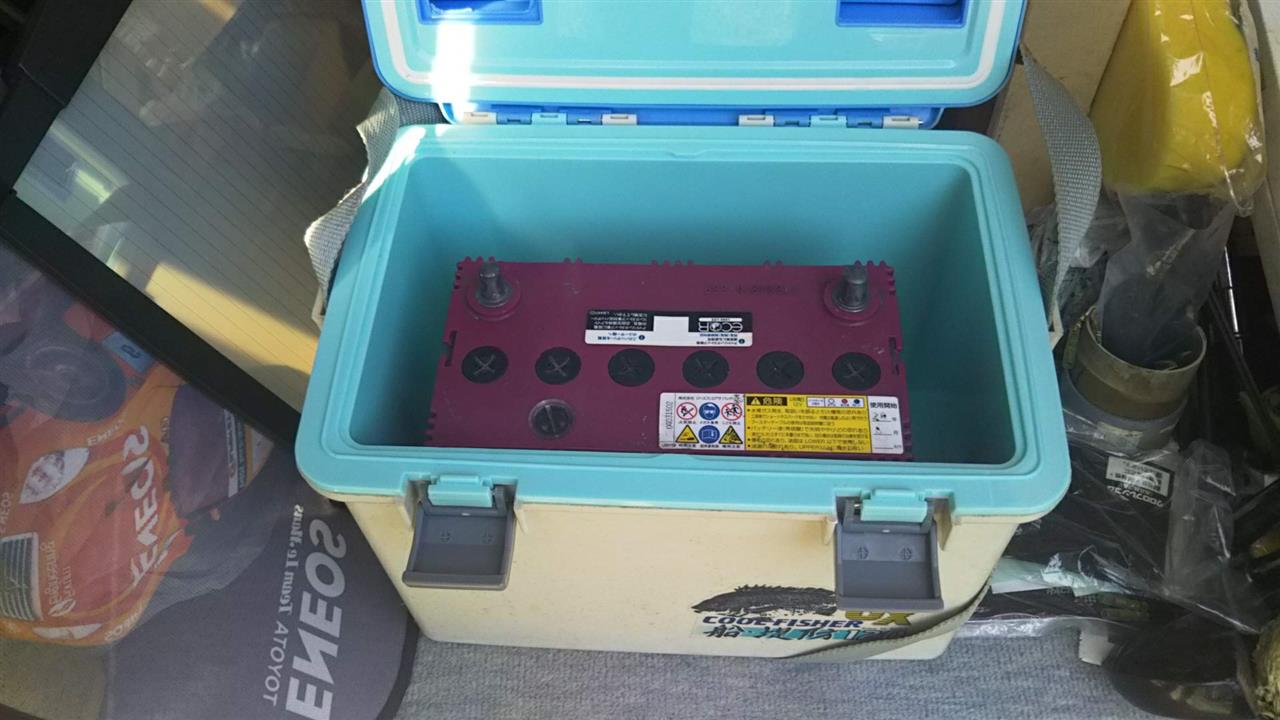

ケースは魚釣りに使用するクーラーボックスです。

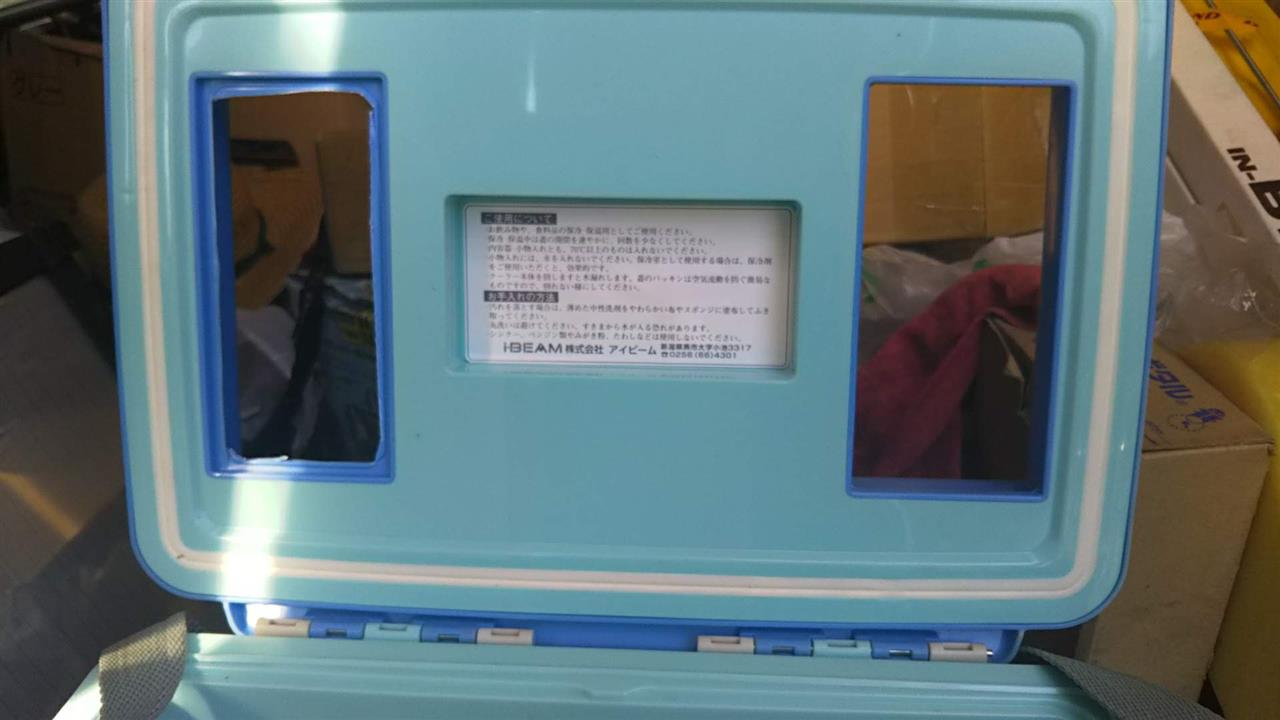

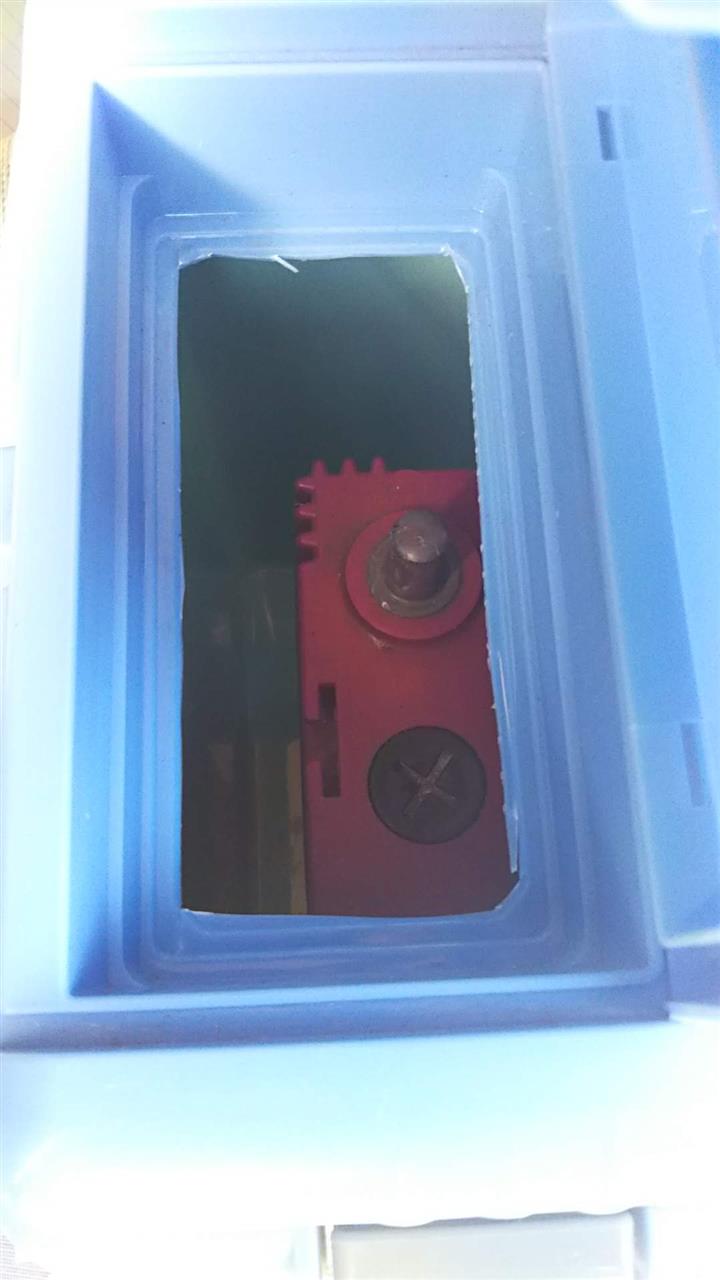

上部に魚を入れる小蓋と道具を入れる小箱がありますが、道具入れもカッターで切り取り、バッテリー端子が蓋に当たらないようにげを作りました。



こっちは魚を入れるほう



小物入れも撤去



全体

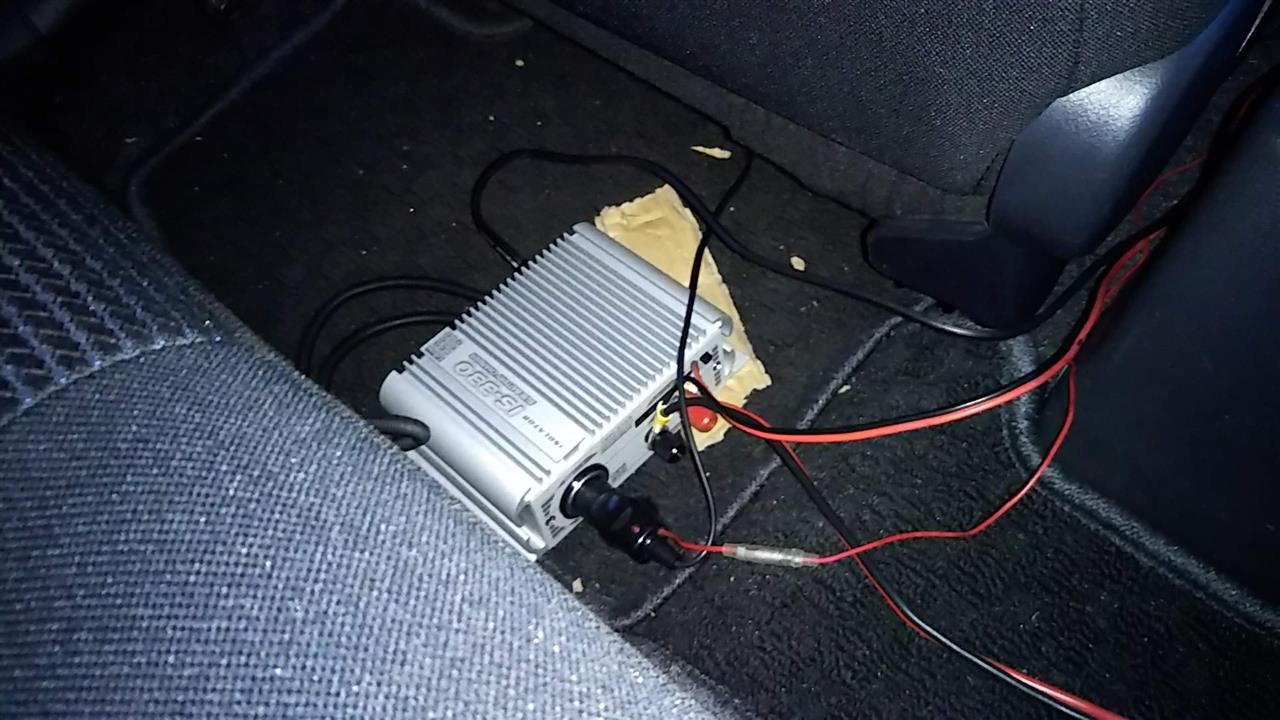

とりあえずIS-330は後部座席中央の足元へ仮説

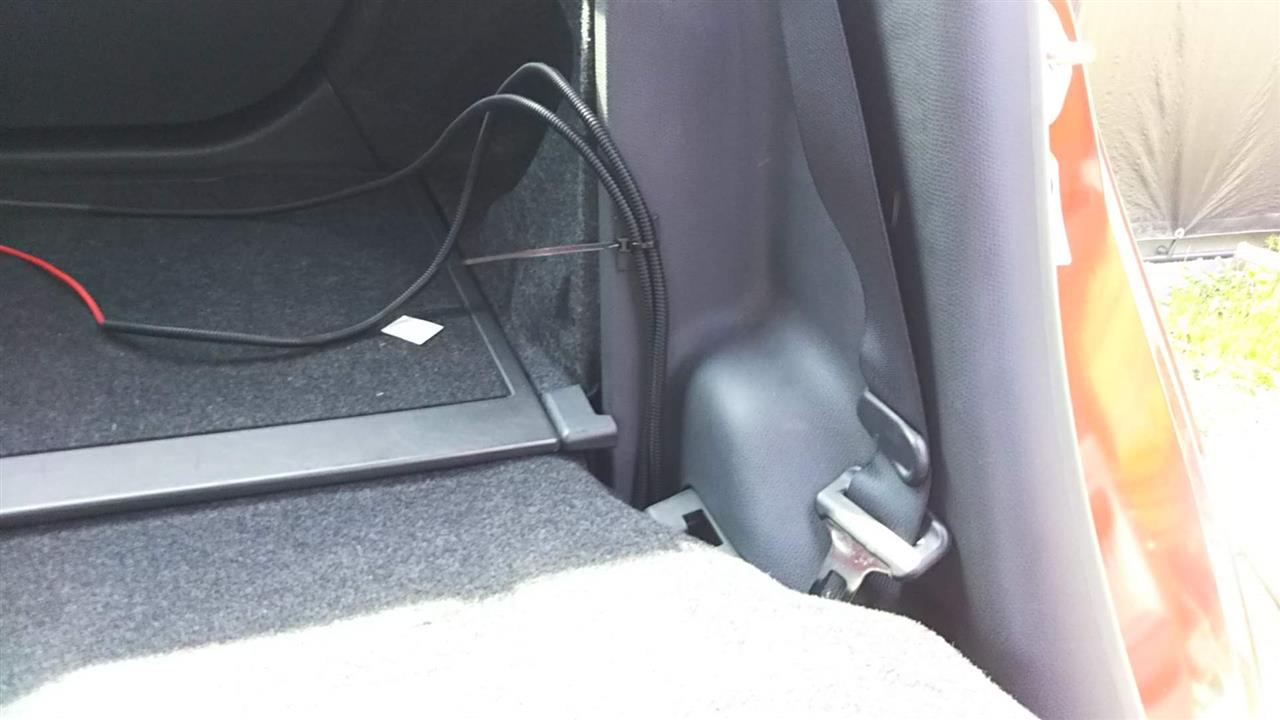

サブバッテリーへの配線に蛇腹ホースを被せて電線を保護。

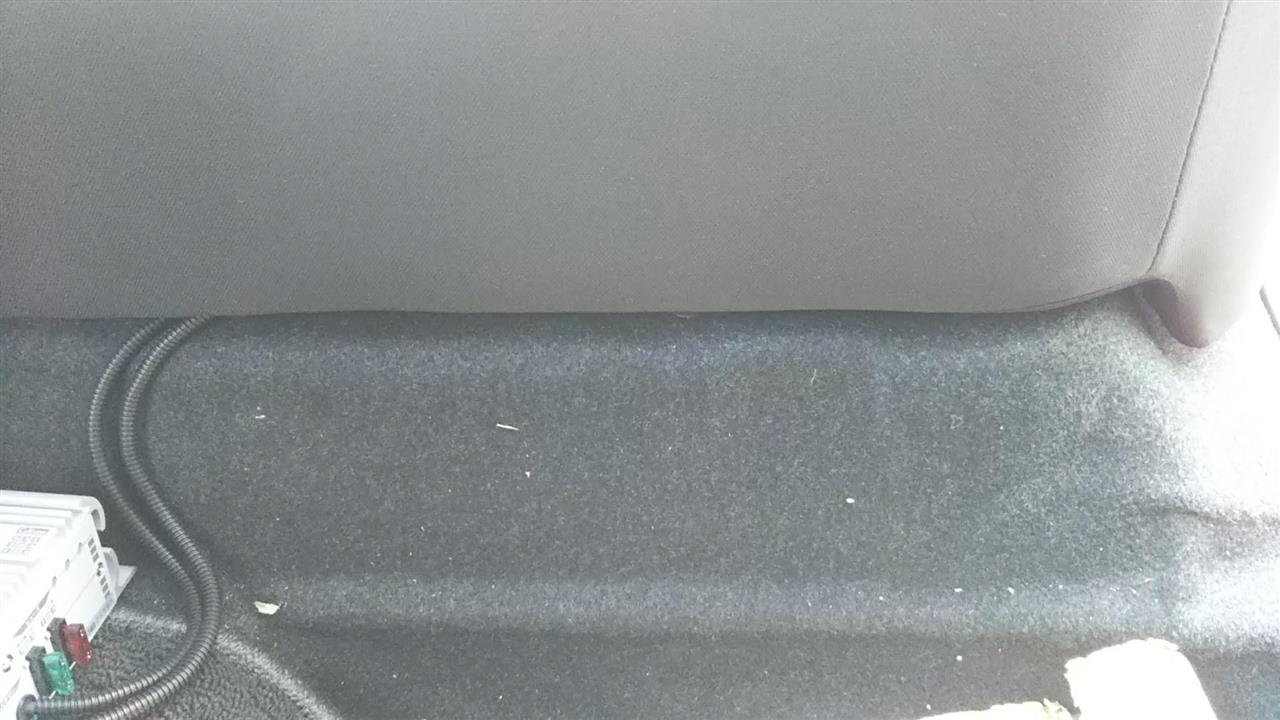

シートの隙間に電線を押し込みます。






この辺から立ち上げました。



IS-330の純正配線にはない、バッテリー側にヒューズを追加しました。
配線が長くなるため、万が一ボディとショートすると気持ちよく？燃え上がるのを防ぐためです。



接続完了
ピント合っていませんが。。。(^^ゞ

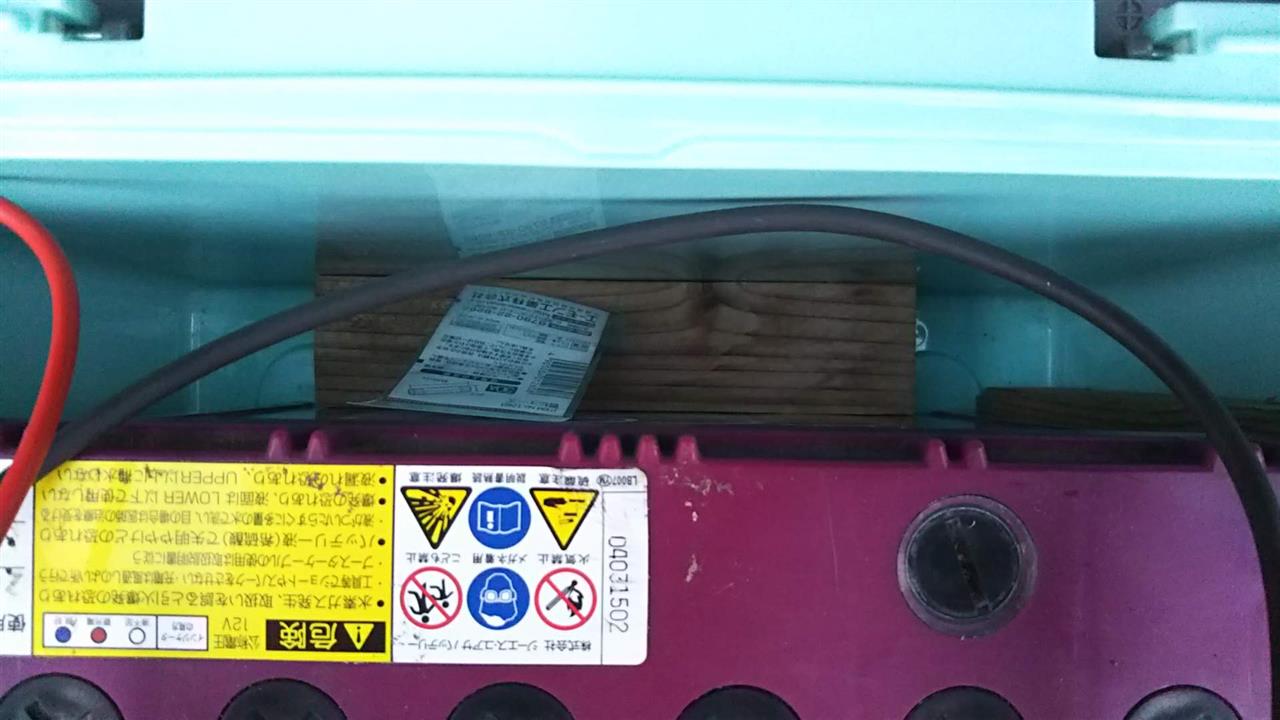

また、このままではバッテリーが暴れるので、余ったエアークッションと木っ端で隙間を埋めました。






全体
本当は助手席側へ寄せたかったのですが、床板とクーラーボックスを縛ったところ、二つ折りの床板が仇になり固定不可。
手持ちの固定バンドでは、助手席側のリアシート幅をカバーできない長さなので、仕方なく運転席側へ設置。



この位置は夜間照明の邪魔にもなるのでよろしくありません。
本来の位置へ固定する方法を考えましょう。



電源の切替は、APRS用のリグと追加したシガーソケットのみ実施。

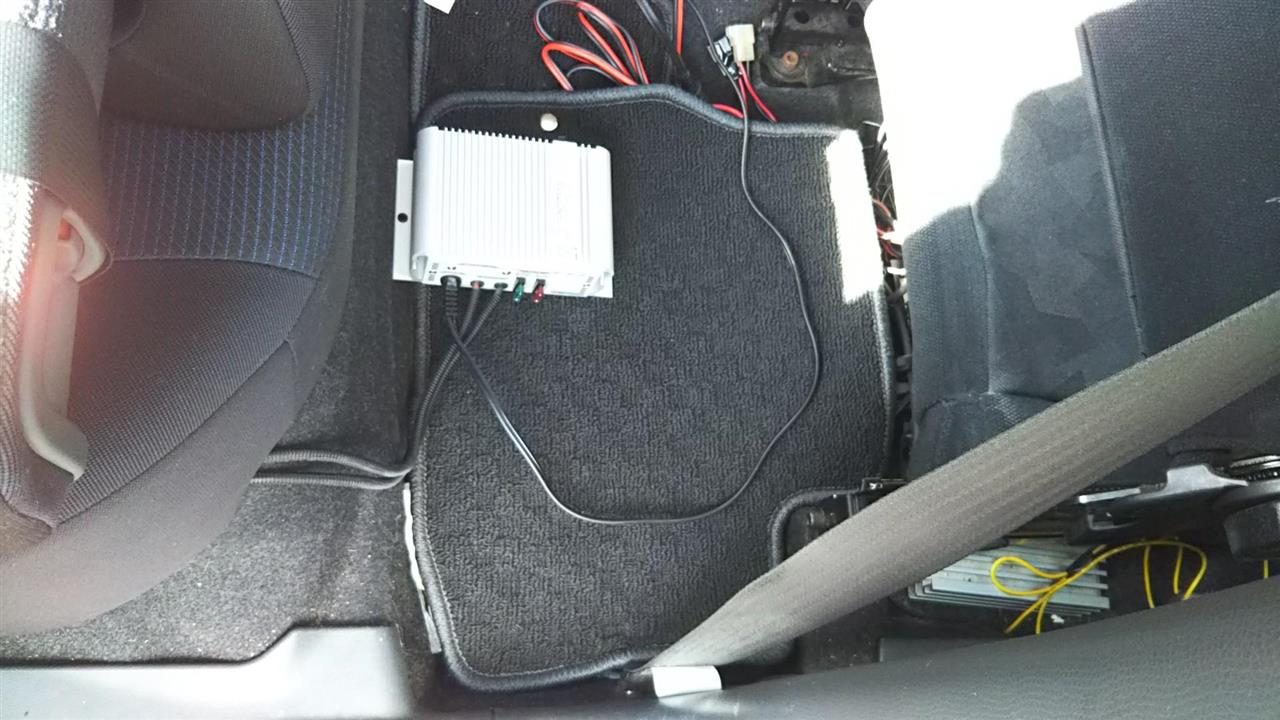

配線長さの都合、IS-330の置き場も助手席後ろへ変更。
本当のべた置きのまま。

後日、固定方法とあわせ、見直しをします。

以前、使っていたバッテリーは、ブクブク肉付きが良くなり
DANGEROUSな状態になってきたので廃棄処分

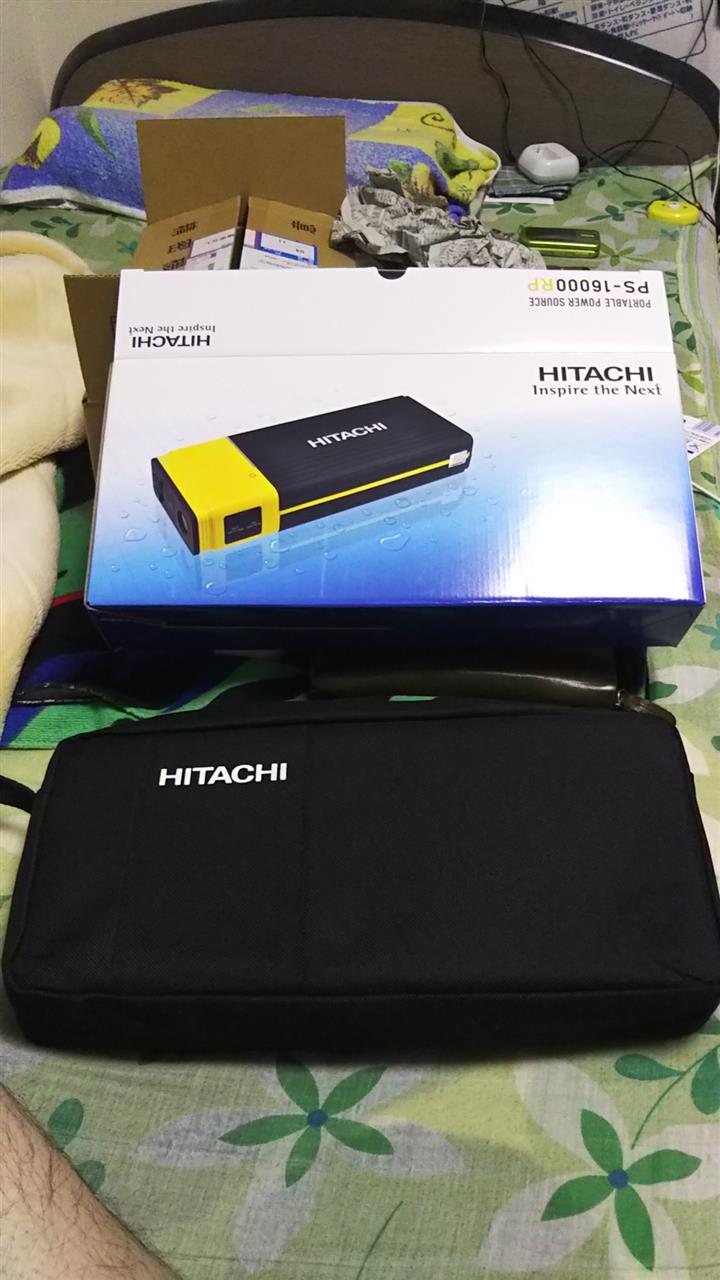

近々、長距離出張も控えているため、ネットで評判が良さげなブツをゲット。

サイズがわかるように、リップクリームを箱の上に乗せてみました。
結構デカイ。(汗)



開梱したらキャリングケースごとの梱包でした。



シガーソケットも付いています。
スマホの充電以外にもアマチュア無線のハンディ機等、12V機器の電源にも使えるので稼働頻度は高そうです。

でも、結構な重量なので、通勤カバンに入れて持ち歩くのはどうかなぁ。。。

昼の時間も短くなり、夜間走行も増えることになるので、仕入れたLED電球の光軸調整を行いました。

まずは近所の暗闇で調整し、フラフラと十王ダムで再調整
と、言っても上下の角度しか調整が出来ませんが。。。



ハロゲンより明るくはなりましたが配光はイマイチ。
かなり無理して押し込んだからでしょうか。

写真ではワカリマセンが、左上にへんな漏れがあります。
左コーナーのときはかなり調子が良いですが。。。
右には無いので、右コーナーは結構、見えません。

以前にも書きましたが「レンズごと変えたほうが良いでしょう。

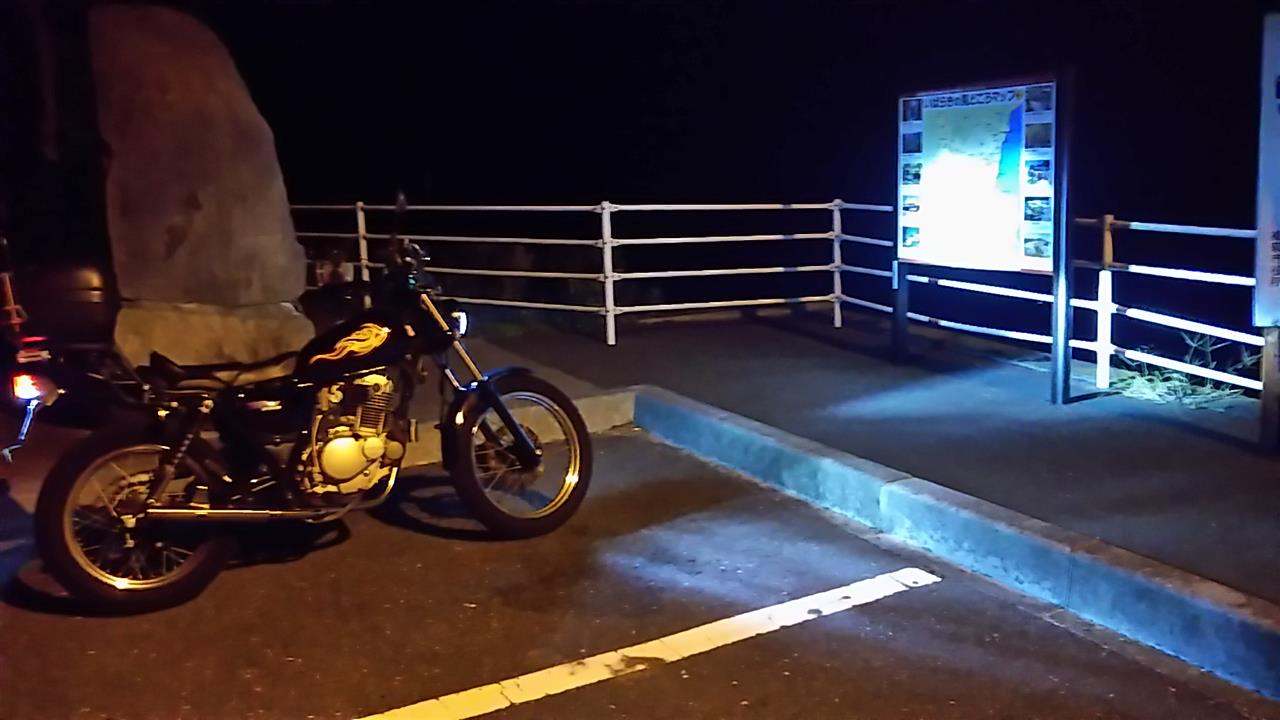

Ｊダムで軽く再調整し、花貫ダムへ梯子




ＬＥＤがもったいないけど、ＬＥＤタイプのレンズセットを仕入れようかなぁ。。。
