現在、APRSはTH-D72＋35Wブースターでハスラーから運用していますが、誰もメッセージ交換を行うこともなく、TH-D72のメリットがないので眠っているTiny Trak4に戻すため、新たに2mのリグ（FT-212H）をヤフオクで仕入れました。
DATA端子付きのIC-208/207でも良いのですが世代の古いほうが安いと思ってのチョイスです。
マイク端子でパケット通信ができることも知っていた。


あまりにも突発的なオークション参戦で、程度の良さまで気にせず落札価格の傾向だけを調べて応札したので。。。。
早まりました。Hi

パネルの傷は透明部分の裏側でした。
隙間に埃が入り込み、擦り傷が付いたって感じです。



ハイパワー機なのにシガーソケット？って、あり得ませんよね。
さすが、ダントラ御用達の２ｍってところですわ。
リグとの間にヒューズもありません。



コネクター、刺さりません！　どういうこと。(・・?



中華コネクタでもチョイスしたのでしょうか？
サイズが違います。あり得ねぇ。。。。(>_<)
因みにＦＴ－２１２の電源ケーブルはギボシがノーマル形状です。
って、コネクタだけ妙に新しかったので、出品に際して付け替えたのか？



筐体カバー、側面の止めネジ。なんで陥没しているの？



電線引っ張ったら抜けました！　えぇ～～～～　(>_<)
よく、燃えなかったものです。
シガーソケットケーブルとの組み合わせでは使っていなかったって事にしておきます。



＋側も引っ張ったら、期待に反して金具ごと抜けました。(笑)
しかし、なぜかこっちは半田付けされている。
電線のカシメ方は間違っているけど。（－も）無知？とはある意味凄い。。。。



こりゃ、パワー出なくなって故障品を掴まされたか？と諦めモードの中、
燃えそうな電線でパワーチェックしたら、パワーだけは出ていました。(^^ゞ



と、いうことでカプラーの交換。



マイナス側はチョット被覆の差し込みが不足しました。(^^ゞ



Ｔ型コネクター完成



改めてちゃんとした電源ケーブルをつないでパワー測定。
バックライトは玉切れ状態の出品です。

一応、４５Ｗ機なので問題なさそうです。パワーだけは。



引き続き、パネル分解です。
エンコーダにロックナットがありません！



側面の陥没ネジは、陥没ではなく、ネジの上にカバーが乗っていました。
って、ことはカバーを開けたことがるって事ですね。
元通りに組み上げてよ！

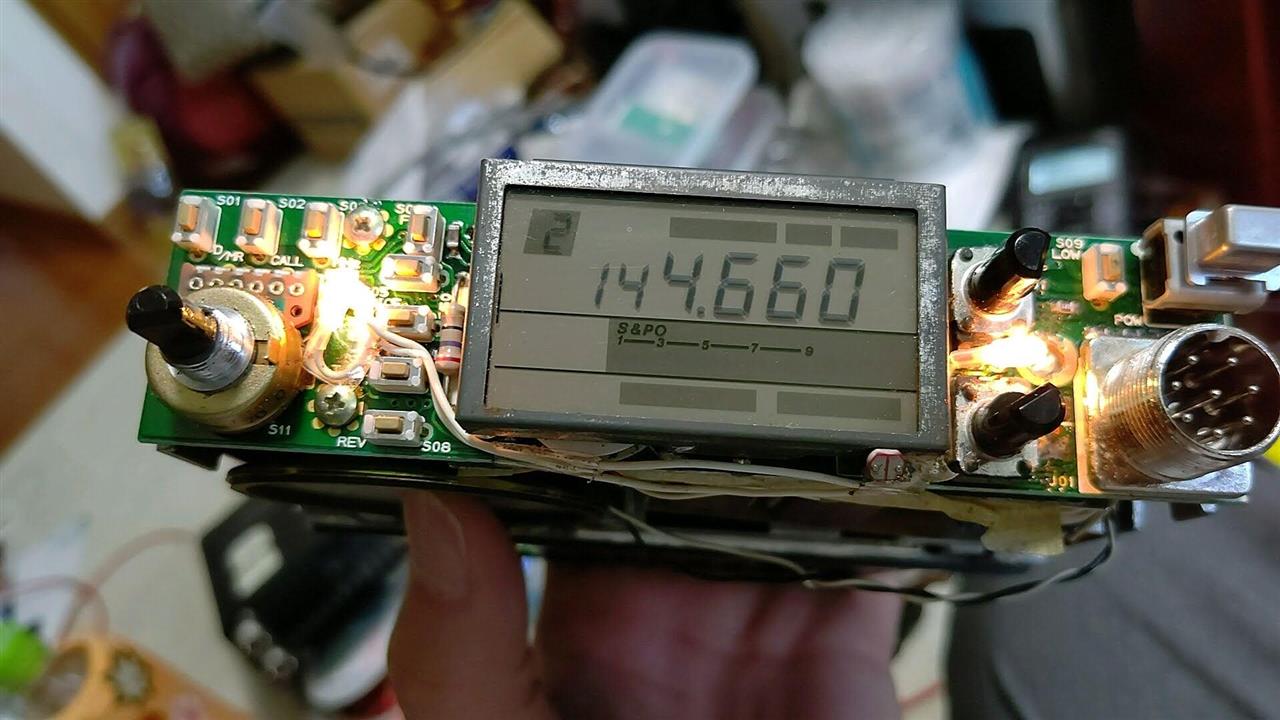

バックライト玉切れって事でしたが、交換をしたみたいです。
周波数表示部を照らすムギ球は付けなかった？らしい。



APRS用に使うので周波数を見る必要がないので、ここはこのまま放置です。
気持ち的にはLEDに変えたいが。。。



しかし、ムギ球の配線は挟み込んで被覆に亀裂が。。。。



ここの半田を取り去ります。
しかし、この基板を固定しているネジも１本、付いていませんでした。
ネジで筐体アース接続の役割を果たしているのですがねぇ。



こちらをジャンパーします。



ここのコネクタ、電線をこれ以上引き出すことができず、脱着に苦労しました。




以上、APRS対応の改造はここまです。

マイクとTiny Trak4を接続するマイクコネクタとマイクケーブルの手持ちがないので、amazonで取り寄せ中。
次の週末までには配達される予定なので、接続ケールの製作も完成するでしょう。
