ハスラーのリアエンブレムを設計してみた① からの続きです。

形状が完成したのであとは簡単！


着色していき、いろいろと遊んでみます。

この形状をベースとして、レンダリングをしてCG画像を完成させます。。

実物と同じように外観をメッキにして文字を黒色に。

ハスラー標準仕様のリアエンブレムが完成しました。

まあまあ本物っぽくなったでしょ？

文字を青色にしてみるとこんなイメージです。

赤文字バージョンです。

メッキにちょっと色付けし、文字を適当に。

メッキを赤色にしてみるとこんな感じ。

派手なカラーになるよう文字は黄色です。

イメージがガラッと変わります。

紫メッキ、緑文字バージョン。

ゴールドメッキにしてみました。

一つの製品を作ると色の配色でいろいろなパターンイメージを作ることができます。

スズキさんもこんな感じでハスラーのポップな色を検討しているんじゃないんでしょうか。

3D-CADでの製作手順はいろいろとあるんですが、基本は、今回のように

「押し出したり」

「カットしたり」

「変形させたり」

して少しづつ目的の形状にしていきます。

完成までの工程は大変ですが（この程度では問題ありませんが）

難しい設計を最後まで完成させると、

お、お、おわっっったたよょョ⤵　(;'∀') という やり遂げた感があります。

自転車でいうところの"ヒルクライムのゴールイン後"みたいな達成感だったり！？(^^;

　と、強引に自転車と関連付けてみました(;^ω^)

「リアエンブレムの設計」　これで終了です！

お付き合い頂きありがとうございました(^^;

P.S.
私のブログで、3D-CADを使って、もうちょっと手の込んだものを作った時がありました。

こちらです(^^; ↓
『ディープホイールを3D CADで作ってみた』

興味と時間がありましたら暇つぶしに覗いてみてください ^^) _



よろしかったらポチっとお願い致します (^^;)
　　↓　　　↓　　　↓

にほんブログ村

以前、みんカラの「整備手帳」で上げていたもので恐縮です。(^^;

「ハスラー リアエンブレムの設計」というタイトル。

整備手帳では画像点数Max8枚という制約があったため、説明が雑になってしまいました。

もうちょっと詳しく説明したかったので、編集し直しこちらにあげさせてもらいます。

-------------------------------

昼休みのネットサーフィンにも飽きたので、3D-CADを使いハスラーの「リアエンブレム」を設計してみることにしました。

私のハスラーより

このリアエンブレムから寸法取りしたものを3D-CADで作っていってみます。

コツコツ作っていってみますが個人で絵を描いているだけで、完成してもなんの生産性もありません(^^;

出来上がって眺めるだけの自己満足の世界になっています(^^;

興味がありましたらちょっと覗いてみていってください。

ではさっそく。

完成形を先に見てみると・・・

これが3D-CADで完成されたものです。

この形状になるよう仕上げていってみます。

では。

--------------------------------------------

まず始めに、3D-CADのX-Y平面に「エンブレム外形」を作ります。

左右対称なので形状の1/4を作り、線対称でミラーコピーしました。

次にそれをZ軸方向に5mmで持ち上げ「高さ」を作ります。

ベースになる形状ができ上がりました。

次に表面に大きい「R付け」をして外観のデザインにします。

大きいRで表面の上側をカットします。

表面にRができました。

「H」形状のエンブレムの一部に小さい凹み部分が4箇所あります。

その形状をトレースし、「1mm削除」する作業です。

削除する四角枠を作り・・・

その部分4箇所をカットします。

カット部も表面と同じようにラウンドさせています。

細かいところを仕上げていきます。

縦エッジ全てにR1の「R付け」をします。

縦エッジ全部を指定して「フィレットR1」で変換できました。

縦面全てに5°の「抜き勾配」を付けます。

これも一発で抜き勾配が付きました。

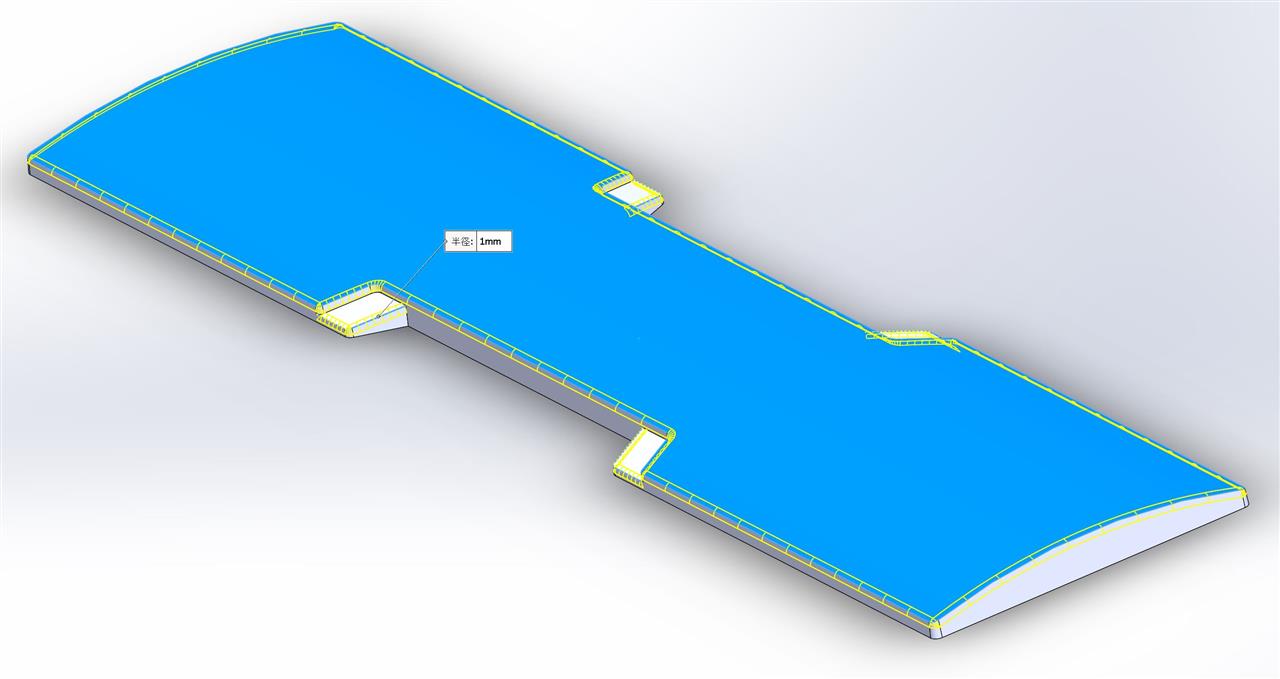

表面のエッジにR1の「R付け」をします。

黄色い部分にR1のフィレットが付きました。

ここで・・・・

以前の私の整備手帳で「HUSTLER」文字を3D-CADで作った時があります。。

（このときの模様も機会があればこちらであげてみたいと思います）

以前のこのデータを使いたいのですが、「H・U・S・T・L・E・R」のパーツ寸法が大きいため「リアエンブレム」の中に入りません。

そこで「スケール変更」機能を使い、エンブレムの大きさに入るようにそのデータをちょうどいいサイズに縮小しました。

エンブレムの上部空間に縮小した「HUSTLER」文字を配置します。

その文字からアウトラインを抜き出し、エンブレム上部から文字を押し出して凹みを作ります。

こんな感じでぎゅっと上から押し出します。

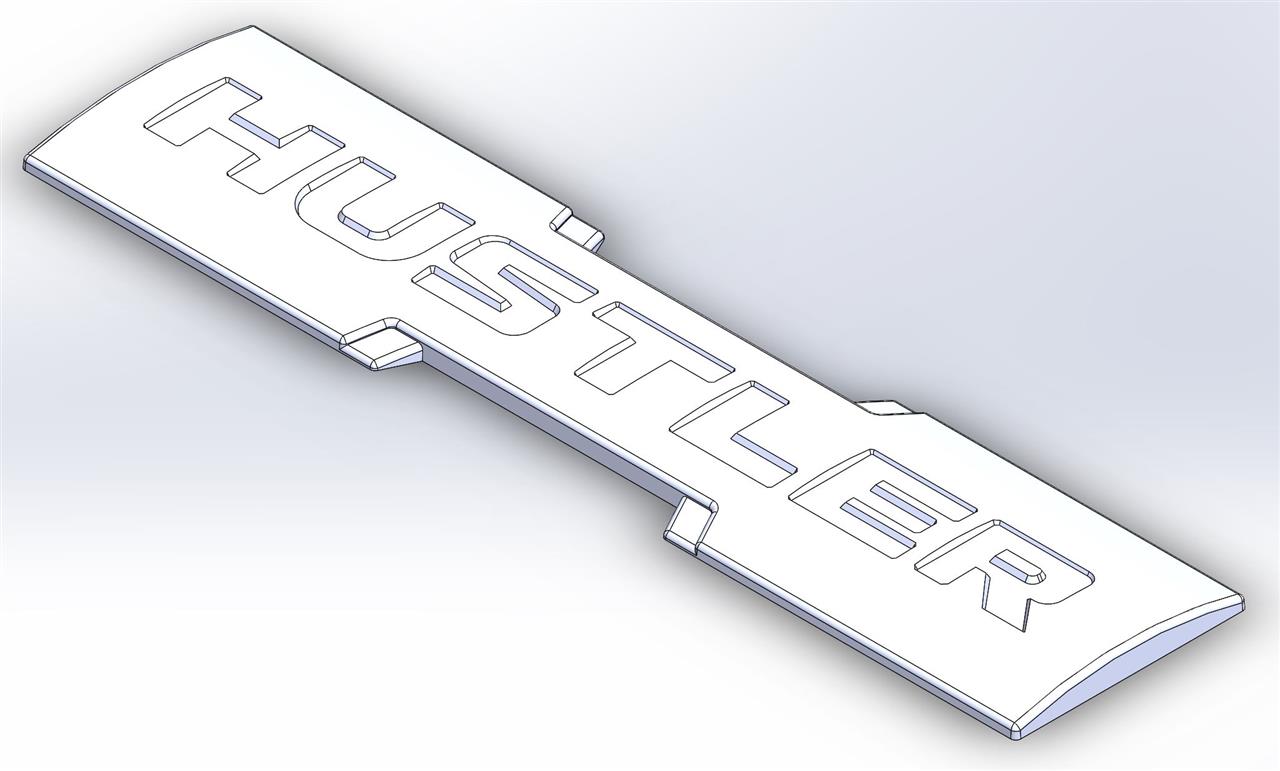

空間の「HUSTLER」のブロックを非表示にしてリアエンブレムだけにします。

これで形状が完成しました(^^)/

あとは色付け、レンダリングをして仕上げます。

＜つづく＞
