メインPCの熱暴走対策でCPUクーラー交換

先日のメインPC熱暴走のため、今使っているキューブケース用のCPUクーラーをポチったのが25日の夜。そのため連休明けてからの商品の到着になるだろうなぁ、と思っていたら連休中に発送連絡が！とても良いショップさんです♪＾－＾

というわけでメインPCを熱暴走から守るべくCPUクーラーを交換しました♪

トップ画が今まで使ってたクーラー（左）と今回購入したクーラー（右）です。
簡単な造りしているので本当に冷えるのか半信半疑＾＾；



高さはほぼほぼ同じですが、冷却フィンの下側の空間にファンを取り付ける形になります。んで下から上に風を送ることで、排気もスムーズにできるようになっております。



別角度からの一枚。
付属ファンは20mm厚の12cmファンがついてました。
が、あんまり付属ファンを信頼していない私は別途山洋製の12cmファンを調達しました。



PWM方式の最大風量重視でいきました。



キューブケースの全体画。ちっちゃいってことはいいことです♪＾＾



本体内部、向かって左サイド。
電源ケーブルとかシリアルケーブルなどがごちゃごちゃしてますが、グラフィックボードが蓋になっている様子がわかると思います。（写真右：PC前面部分にはHDDのスペースになっています。）



こちらは右サイド。
ケースファンが見えますが、これはHDDしか冷却してません。



右サイドからCPU周りを覗いた画です。
奥にグラボの壁、左手にHDDマウントの壁ができてて、上に電源ユニットの『吸い込み口』が見えます。
その吸い込み口の直下に下向きに風を送るファンがあり、熱のこもる要因になってました。



グラボ・電源ユニットなければこのくらい広いんですがねぇ・・・。



古いCPUクーラーを取り外し、マザーボードを一回外してバックプレートを取り付けCPU周りに足場を組みました。



その足場にねじ止めする感じでCPUクーラーを取り付けます。
古いクーラー外すときに邪魔だったのでメモリを一枚CPU側のやつを外したんですが、戻す際片浮きしてて（写真でちょっと浮いてるのがわかりますが）、このため一回組み立てたけどBIOSが起動しなくてまた半分くらい分解した情けない奴です＾＾；

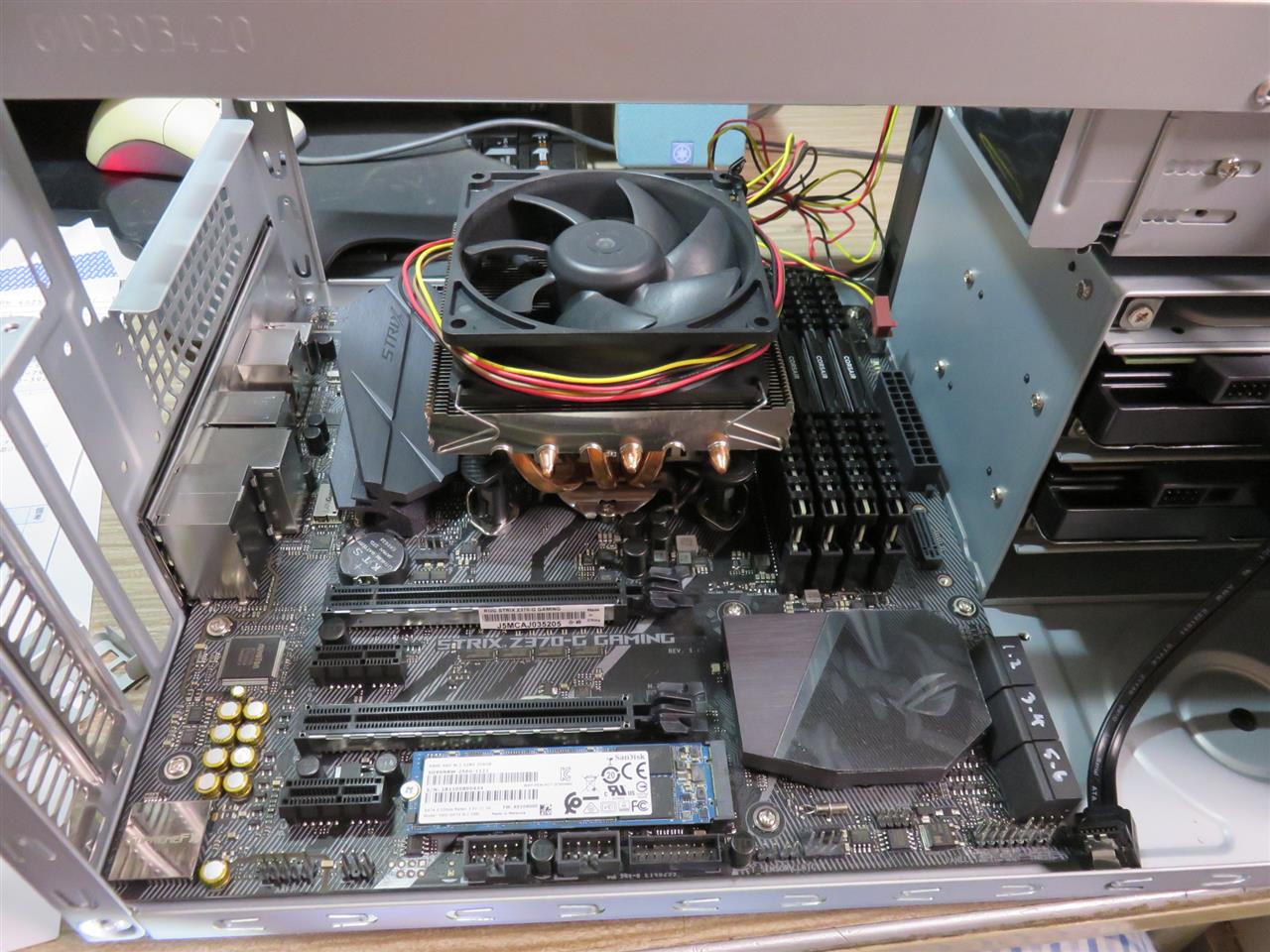

クーラーの固定が終わったので12cmファンを取り付けた状態です。
クーラーの上面が電源ユニットのスペースギリギリに来ているのがわかります。

後は電源ユニット、グラボを元に戻して復活しました♪
HWMonitorで交換前・交換後を取ってみました。



左が交換前、右が交換後です。
アイドル状態からTmpegEncでエンコードをして、5分ほどたった時の状態です。
交換前はすでに83度、しかもケース内温度がこの後も上昇するのでもっと上がる感じでした。対して交換後はこの後1時間くらいエンコードしてても最大78度とずいぶんと下がりました。
やっぱり熱がこもらないようにすることは重要ですねん＾＾
難点は、風量重視でCPUクーラーを選定したのでちょっとやかましいところかな？まぁBIOSでファンコントローラーがあるので試行錯誤してみたいと思います。

以上、熱暴走寸前シャットダウンからのCPUファン交換でした～
読んでくださってありがとうございました♪m(_ _)m
