GW後半、東北ツーリングから帰宅するとZ4仲間から箱が届いていまして…

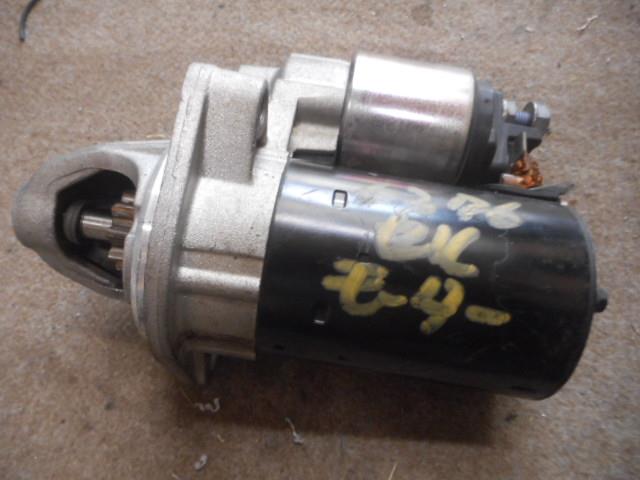

Z4後期のスターターです。全く動かなくなってしまったとか…。
以前、点検＆分解しているので、今回もまずは点検してみます。

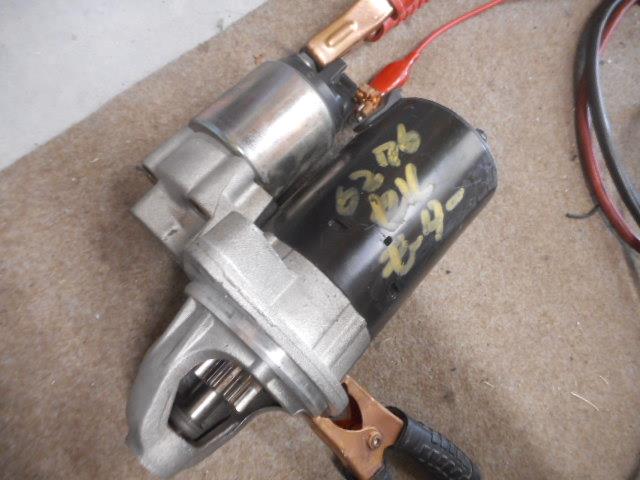

バッテリーにB端子とボディアースを繋げ、C端子に12V加えて無負荷試験。




確かにうんともすんとも言いません。
吸引もしないので、マグネットスイッチの可能性が高そうです。

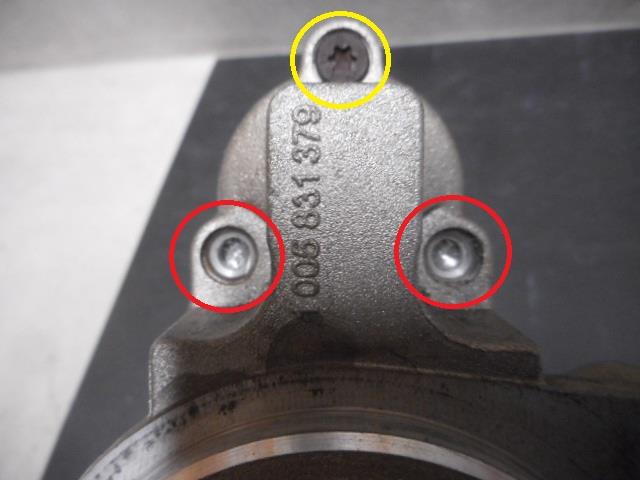

で、そのマグネットスイッチの固定ボルト、またまた固着しています。
前回も固着していたので、その辺はビビらず5.2㎜のドリルで頭飛ばしました。
T25のトルクスボルト、錆で頭が弱くなっています。

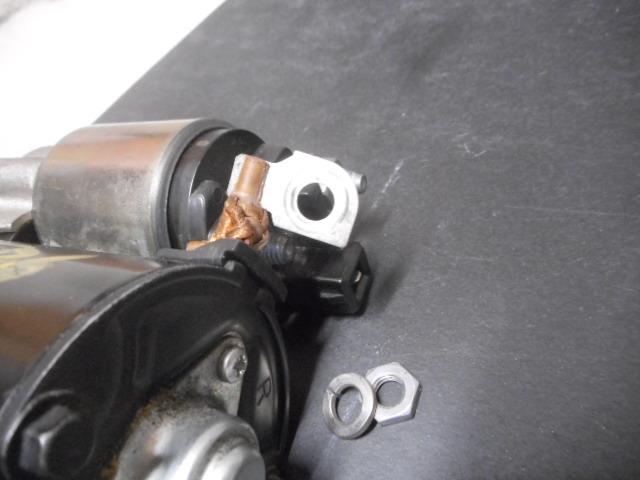

M端子のナットは13㎜…これを外します。

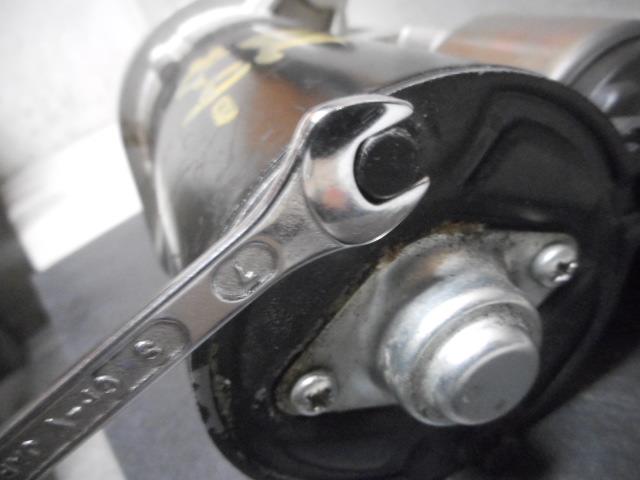

スターターのスルーボルトは7㎜…。

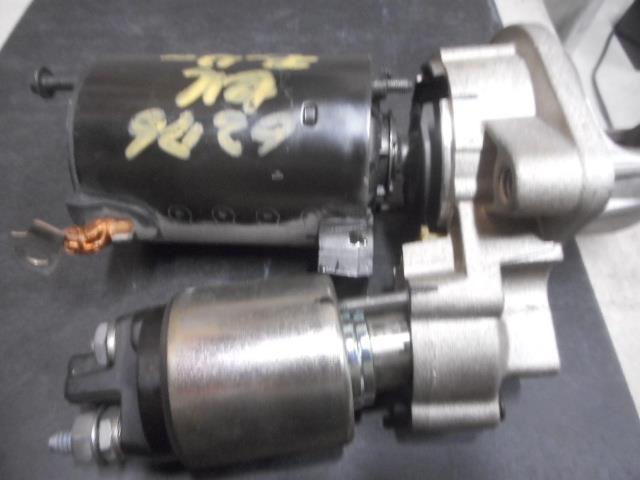

ハウジングに合マークを付けてから外します。

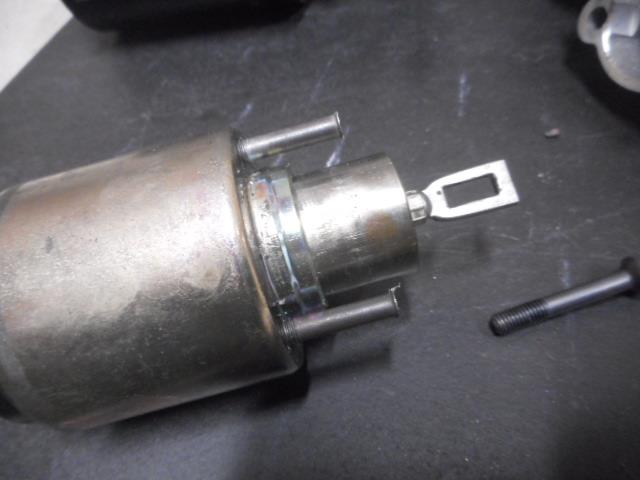

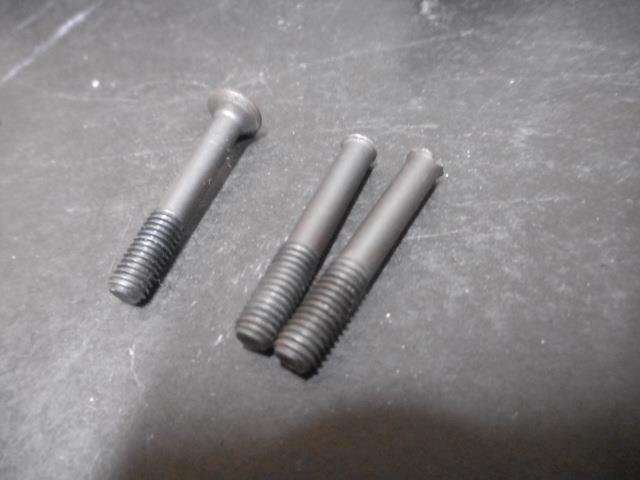

マグネットスイッチに刺さったままの固定ボルト。
でもねじ山は固着してないんです、皿の部分だと思います。




2本駄目になったので、代替ボルトをまた買ってきます。

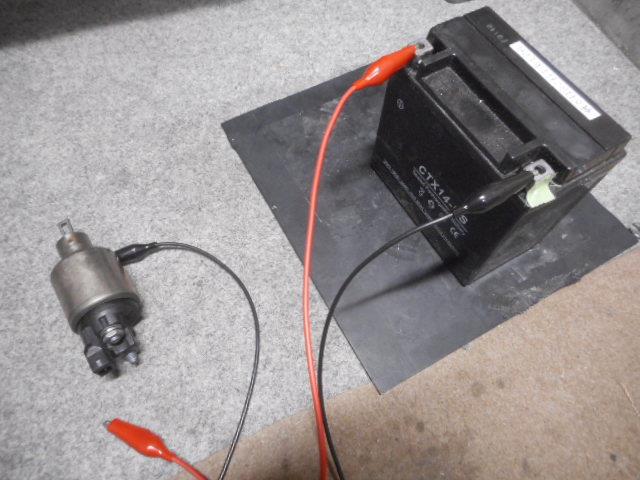

マグネットスイッチ単体で吸引保持試験をするも…動かず！
マグネットスイッチ単体が純正品しか売ってないんだよなぁ…。

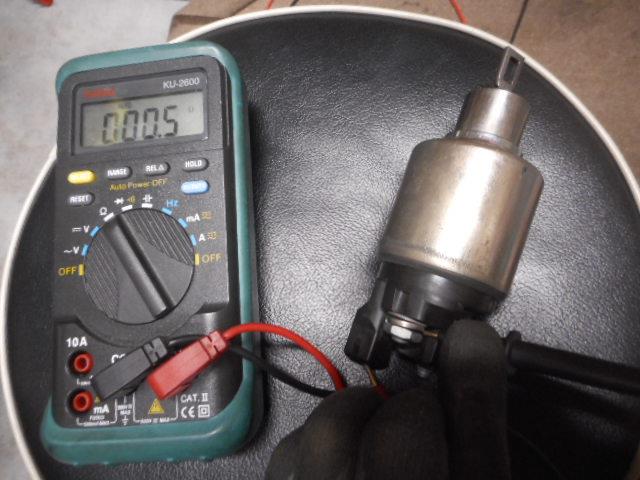

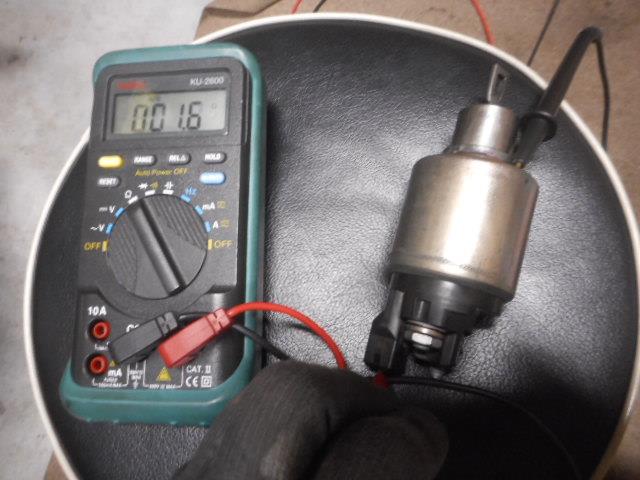

プルインコイルは…あれ、導通あり、切れてない。




ホールディングコイルも切れてない…。
う～ん、線間短絡か？

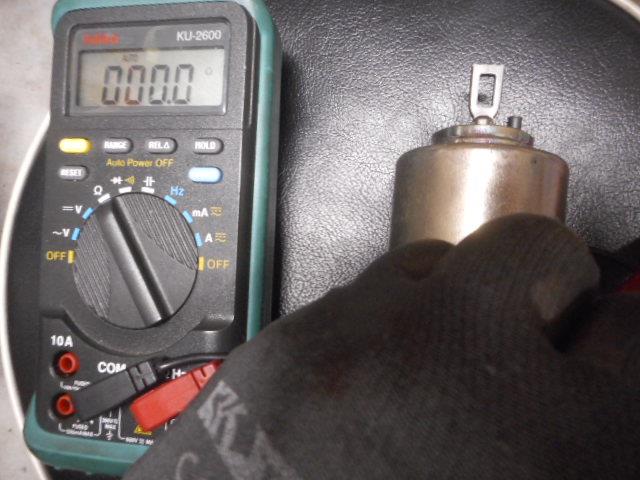

メーン接点を閉じて、B端子－Ⅿ端子間の導通…あり。
まぁそもそも吸引しないので、メーン接点は関係無さそうだが。

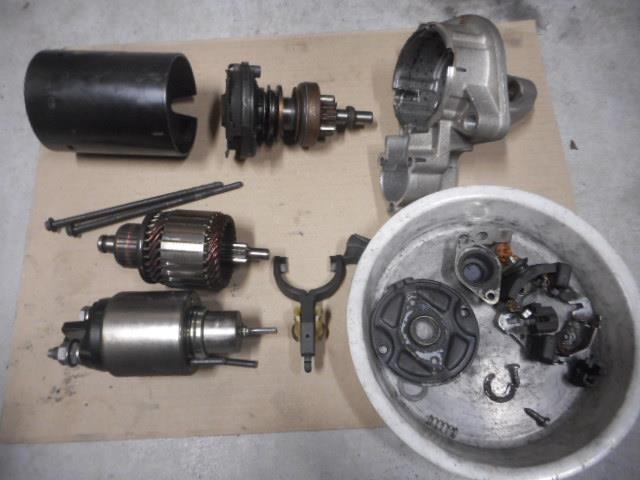

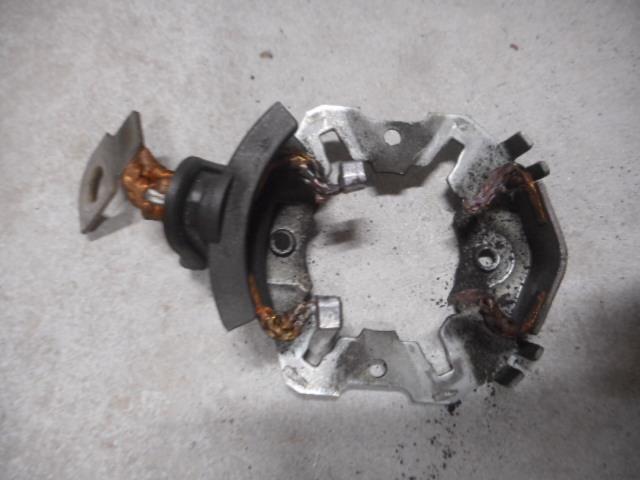

ブラシもボロボロで、2個は無くなるほど消耗していました。

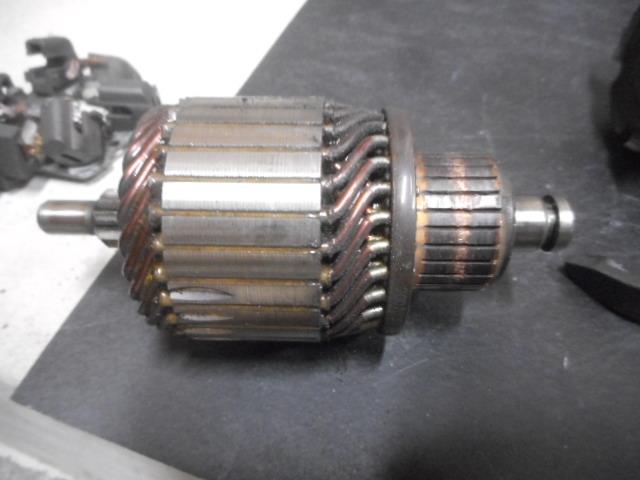

アーマチュアは…

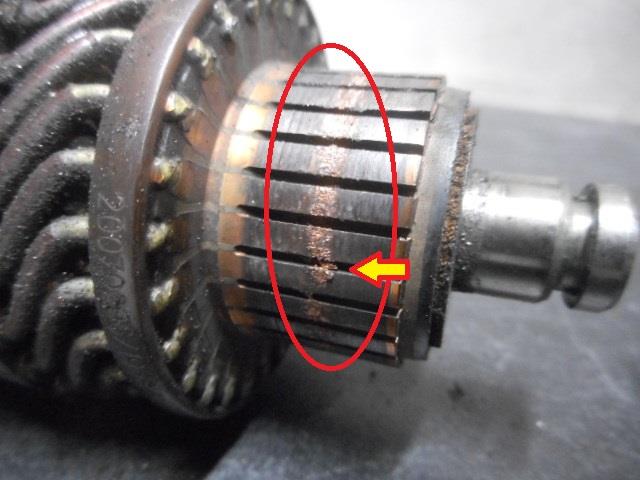

あ…コンミュテータ－が焼損しかけている…。
これはブラシが無くなったせいですね。




と言う訳で、修理の依頼を受けましたが、前回のようにブラシホルダーだけの交換では直らないことが判明。
マグネットスイッチのOEM供給がなく、しかもアーマチュアのコンミュテータ－も…ここは削れば何とか使えるか。

Z4のスターターは不明メーカーの新品だと9,800円とかで販売されている。
どこまでお金掛けて直すかは…オーナー様の意向を確認してみます。
