作業日：2024年1月25日

補助方向指示器黒色塗装

Item: 補助方向指示器黒色塗装
Author: はぢめ

他の整備手帳を見る

目的	チューニング・カスタム
作業	DIY
難易度	初級
作業時間	3時間以内

[大きい写真で見る]

フロントバンパーを黒くしたので、補助方向指示器も黒くします

[大きい写真で見る]

バラしてウィンカーレンズ以外は600番のペーパーで磨き下地を作りました

ミッチャクロンをあたためて

補助方向指示器土台へ2回塗りました

つや消し黒のラッカースプレーをあたためて

2回塗装
土台自体はカバーなどで見えなくなるため、かなり適当です

[大きい写真で見る]

ダンボールに入れて塗装している理由は、気温が低すぎて塗装が乾かないので、ダンボールに穴を開けてドライヤーを突っ込んで、簡易乾燥機にするためです

[大きい写真で見る]

ウィンカーレンズ面は、そのままだとかなり白いので、レンズペインター(スモーク)を塗装します

[大きい写真で見る]

これも3回塗装しました

[大きい写真で見る]

白色ベースのLEDテープを使用していたので、黒色ベースのLEDテープに変更します

白色と同じ長さでカットし

[大きい写真で見る]

適当な配線の皮膜を5mmほど剥きます

[大きい写真で見る]

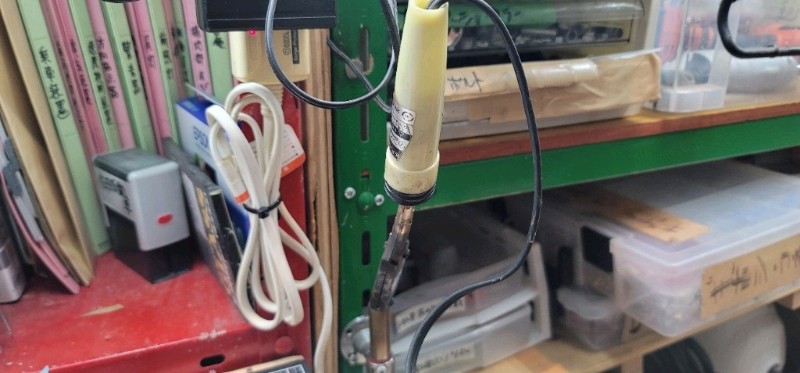

ハンダゴテをあたためながら

[大きい写真で見る]

LEDテープの赤矢印部分のゴム？を取ります
切り取りたい部分にカッターでラインを引くように切れ目を入れ、外したいゴム？を爪でコリコリすると取れます

[大きい写真で見る]

矢印先の塊が外れたゴム？です

[大きい写真で見る]

ハンダゴテがあたたまったら、配線の先とLEDテープのむき出しになった銅の部分にハンダをのせます

[大きい写真で見る]

ハンダゴテの先が丸かった為、ゴテゴテになってますが、配線とLEDテープに乗せたハンダを溶かしてくっつけます
ハンダを追加しなくても、たいてい配線分、LEDテープ分のハンダでくっつきます

時間をかけすぎると、1番近いLEDが溶けたりするので、理想はササッとです

[大きい写真で見る]

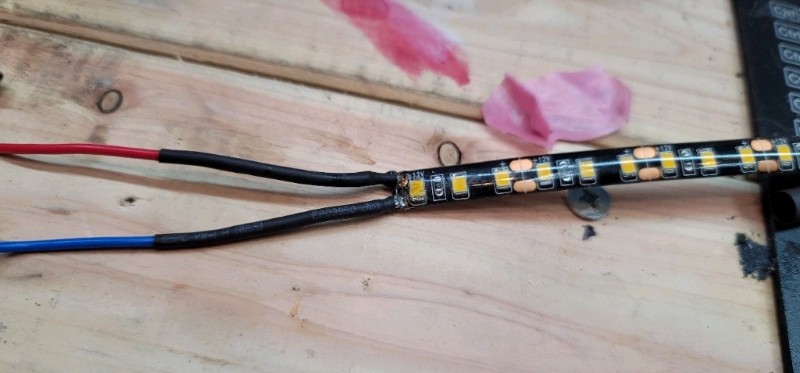

配線のハンダ部分を保護するため、収縮チューブを取り付け

[大きい写真で見る]

さらに太めの収縮チューブを使い、LEDテープのハンダ部分を保護します

[大きい写真で見る]

いったんバッテリーと繋げ、ちゃんと光るかテストします

[大きい写真で見る]

土台とLEDテープを両面テープで取り付け

[大きい写真で見る]

さらに先程スモークに塗装したウィンカーレンズを取り付けます

[大きい写真で見る]

もう一度バッテリーと繋げ、ウィンカーレンズ取り付け後の光量をチェックします

[大きい写真で見る]

ウィンカーまわりのカバーはバンパーと同じラバースプレーで塗装しました

[大きい写真で見る]

無事、黒くなりましたが接着剤がないので一旦作業はここで終了です
