エリーゼちゃん　ヘッドライトバルブとブレーキパッド状態確認　#2

エリーゼちゃん　ヘッドライトバルブとブレーキパッド状態確認　#2
おはこんばんちは

前回のヘッドライトロービームの件ですが、候補として①LED化　②明るいハロゲンバルブ化を検討しました。①は玉石混交で、信頼できる製品を選ぶ必要があります。第一、コントロールユニットが別体で、その配置が課題です。②は、各社から消費電力が標準品と同じで明るいものがでています。ハロゲンはやはりやや黄色いようですが、霧等の時はむしろ見やすいということで、ハロゲンを本命として検討を開始しました。
ハロゲンだとポン付けで終了、と思いきや、さすが変態度の高いエリーゼちゃん、バルブはHB3Aというもので、日本では珍しいもののようです。
HB3 specifications.png
下がHB3A、上がHB3Bです。HB3Bは各種製品がでていました。小糸のホワイトビームⅢというのを本命として、確認したところ、コネクター形状は共通、差はコネクターの方向だけだとわかりました。問題はこれが付くかということで、再度車両を確認しました。
今回は左側を確認しました。
Lotus Elise head light (1).jpg

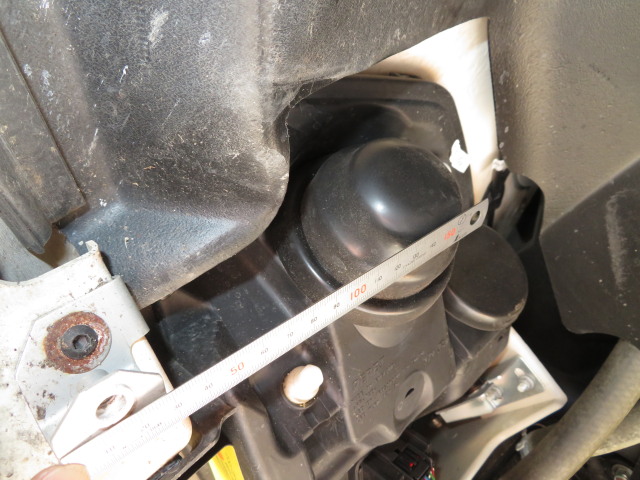

ライトカバーの後ろ側はすぐにフェンダープロテクターです。

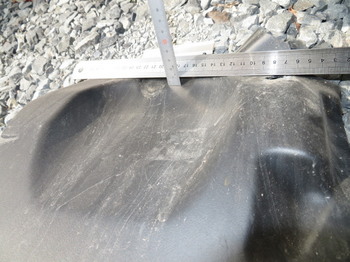

Lotus Elise head light (2).jpg
ほとんど余裕はないですね。
Lotus Elise head light (3).jpgLotus Elise head light (4).jpg

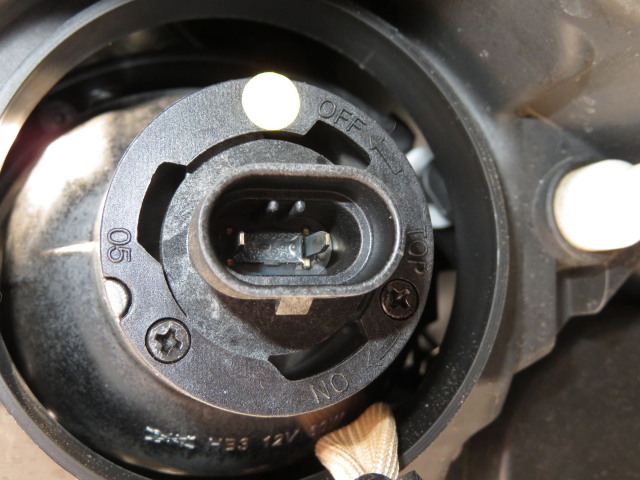

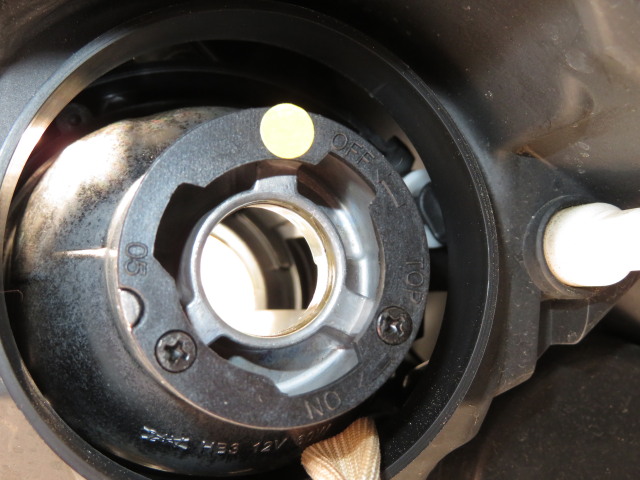

装着時にコネクターが水平になります。
Lotus Elise head light (5).jpg

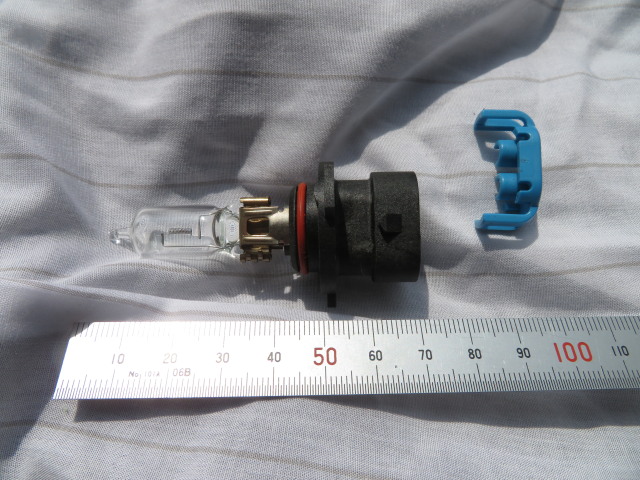

バルブです。青い部品はコネクター留め具？このコネクターの標準仕様なのでしょうか？

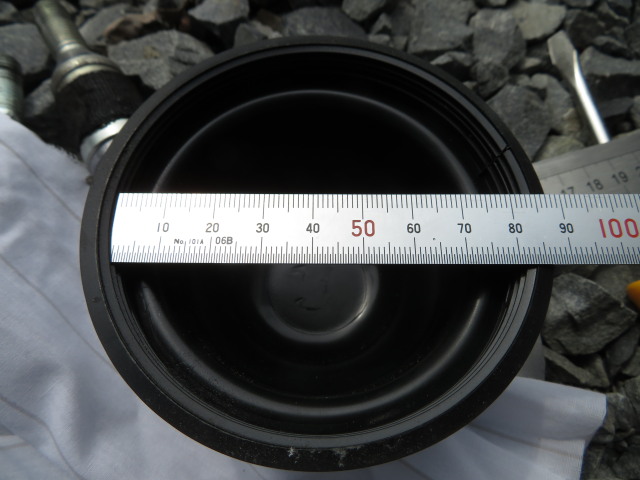

Lotus Elise head light (6).jpgLotus Elise head light (7).jpgLotus Elise head light (8).jpg

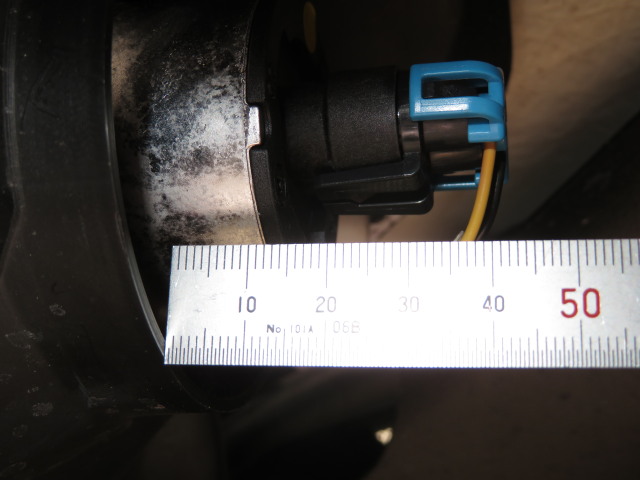

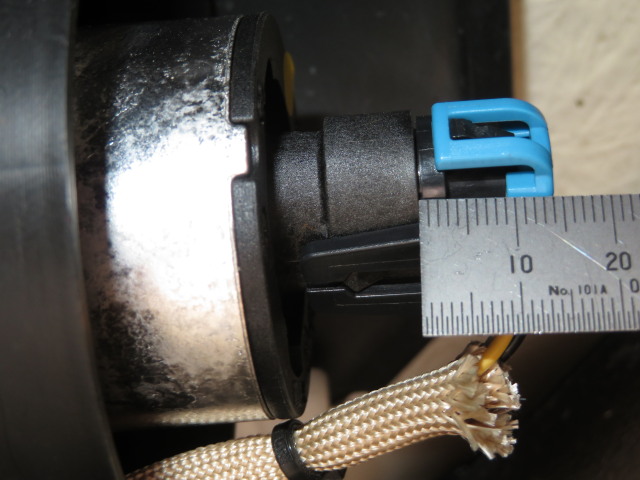

カバーの付く部分の外径は約８４㎜、カバーの内径は約８３㎜のようです。
HB3 specifications.png
再度この絵を見ると、HB3Bを付けた場合は、コネクターが左を向くのがわかります。ヘッドライトカバーとフェンダープロテクターの干渉は、下側が厳しいので左側は生存空間がありそうです。課題はカバーをどうするかですね.....継続検討です。
おまけです。
Lotus Elise head light (9).jpg

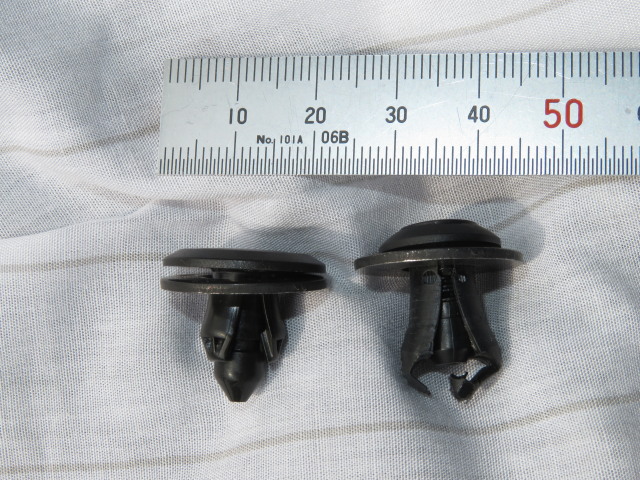

問題のクリップ、やはりピンはネジでは回りませんでした。こちらは外した形跡なし。前回同様に精密ドライバーでむりやり抜きました。
写真右が標準品、左側はキューブ等に使っているクリップにワッシャーを付けてみたことろです。長さが短いですが、代用はできそうです。

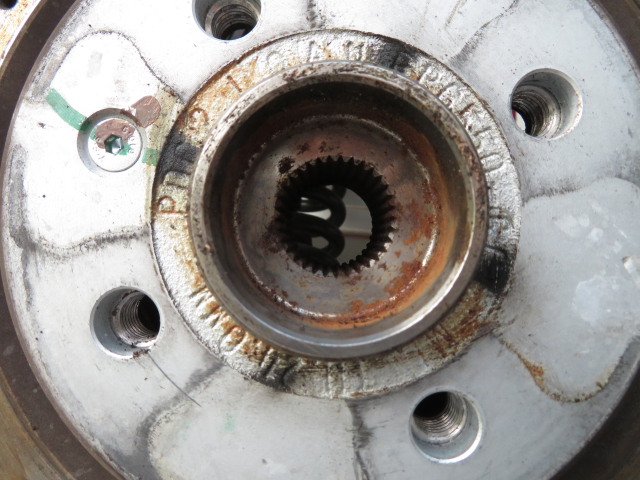

前のブレーキロータ―。スプラインがきってありますが何かの流用ですね。少量生産車ならではの仕様です。
Lotus Elise front disc rotor.jpg
合わせてリヤブレーキのパッド交換の予行演習をしました。
Lotus Elise Rear brake (1).jpg

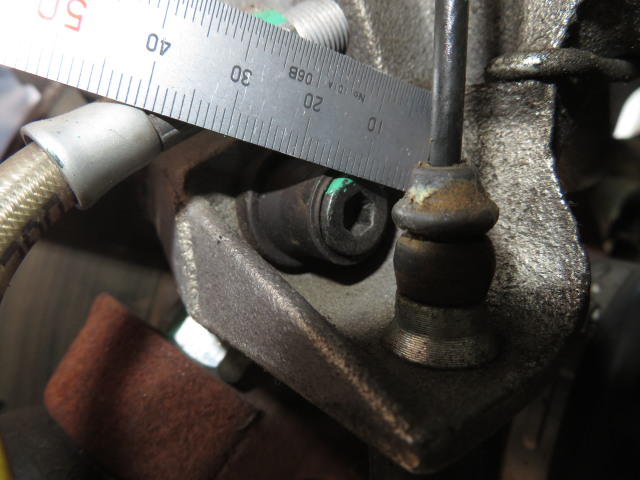

キャリパーを完全にはずすには、二本のボルトを外さないといけません。一本は写真外(上側)の二面幅17mのM10ボルト、もう一本がこちらです。ヘキサゴンでたぶん6㎜です。手前にPKBのケーブルがあるのでこれを外さないといけません。今回は上のボルトのみ外しました。

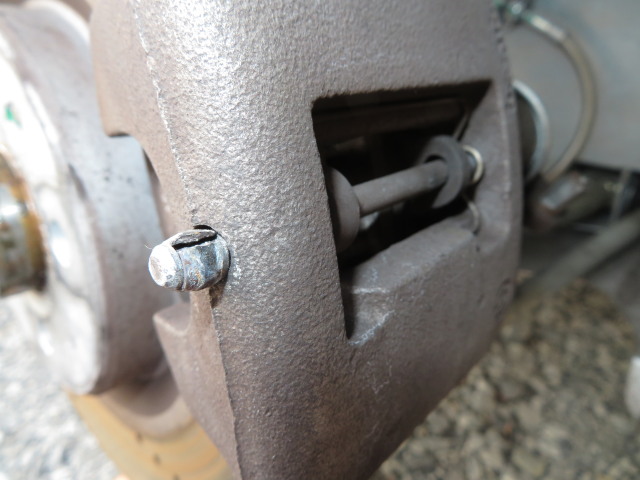

Lotus Elise Rear brake (2).jpg
まずはこのピンを抜きます。
Lotus Elise Rear brake (3).jpg

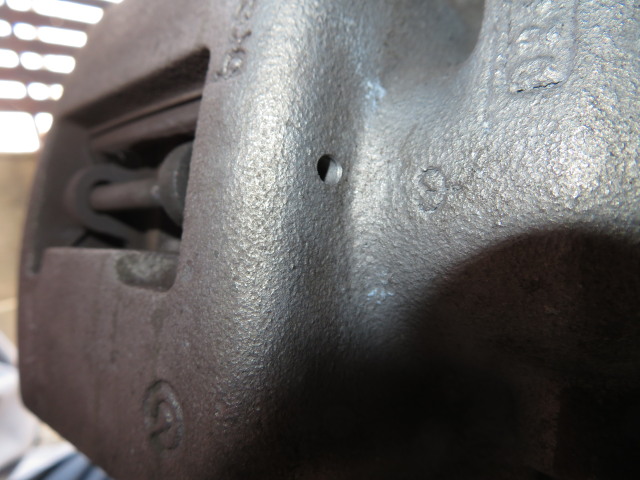

奥側からポンチ他を使い軽くたたくと簡単に抜けました。
外側に樹脂製と思しきクリップがついており、これで張力を掛けて抜け防止をしているようです。欧州車に多い、樹脂の様なんですが、個人的には耐久信頼性上からは信じられない設計です。これが折れたらどうすんだ、って気がしますが...奥のバネでもピンに力がかかっているので最悪でもなかなか落ちない気はしますが......

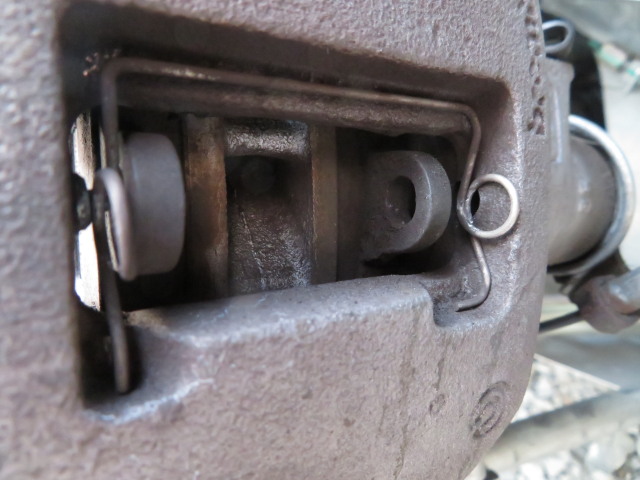

Lotus Elise Rear brake (4).jpg

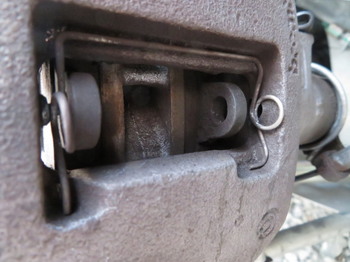

このスプリングでガタ留めをしているようです。飛ばさないように注意注意。この状態でキャリパーを押したり引いたりすると動くようになり、下のボルトを支点にして動かせます。
そしたら、パッドが外せます。

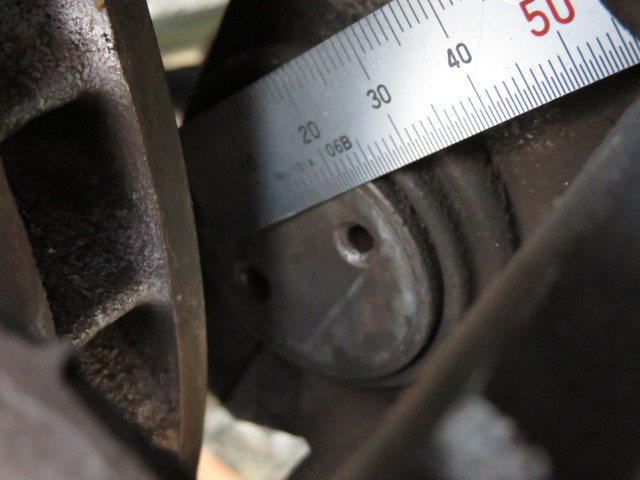

Lotus Elise Rear brake (5).jpg
ピストンの穴のピッチと径を測っておきます。ピッチ20㎜、穴径3.5㎜のようです。これをもとに工具を自作予定です.....

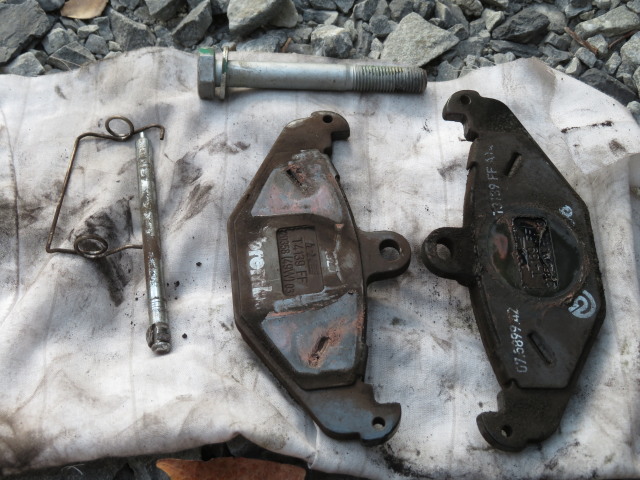

Lotus Elise Rear brake (6).jpg
外した部品です。今回はピンを清掃した程度で車に戻しました。
Lotus Elise Rear brake (7).jpg

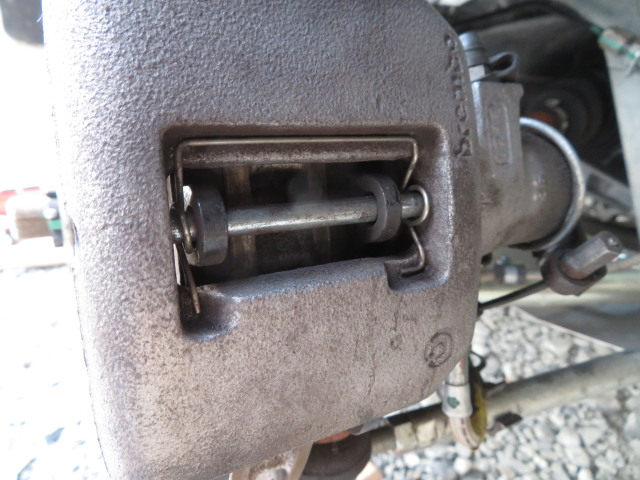

元通りに部品を取り付けて終了です。難しいところはありませんが、ばねの向きに要注意です。

昔のパンの復刻版だそうです。名前に惹かれてつい購入。
ナガイのパン (1).jpg
なぜか着陸船ではなく、司令船の絵です。
ナガイのパン (2).jpg
おいしかった。
最後まで読んでいただきましてありがとうございました。
