ライン　アイソレーター適合テスト　(サンスイ　ST-71)

アイソレーターはトランス式で行くとして、サイズが小さいST-71が使えるのか色々テストしてみました。

業務用のラインレベル+4dBは無理としても、民生用の0dB(0.775V)レベルならいけると踏んだのです。レベルは工夫すればよいとして。

周波数特性が0dB(0.775V)でフラットならOKかと。

オシレーターからST-71に正弦波を入れてオシロで電圧を測定・記録していきます。

出力インピーダンスは600Ωですから600Ωの負荷抵抗を入れてます。
これで矩形波でのアンダーオーバーシュートは無しとなりました。

1kHz 0.775Vを入力したら、レベルがちょっと落ちました。インピーダンス1:1とは言え、負荷抵抗で減衰するようです。トランスという事もありますが、約17%電圧として減衰しました。アンプのプリ部で最大10倍の増幅率が確保できますから問題ないでしょう。



30Hz～50kHz迄周波数特性の測定です。大まかです。
エクセルで自動計算・グラフ作成です。



ほぼ20kHzまでフラットです。結果から問題ないでしょう。

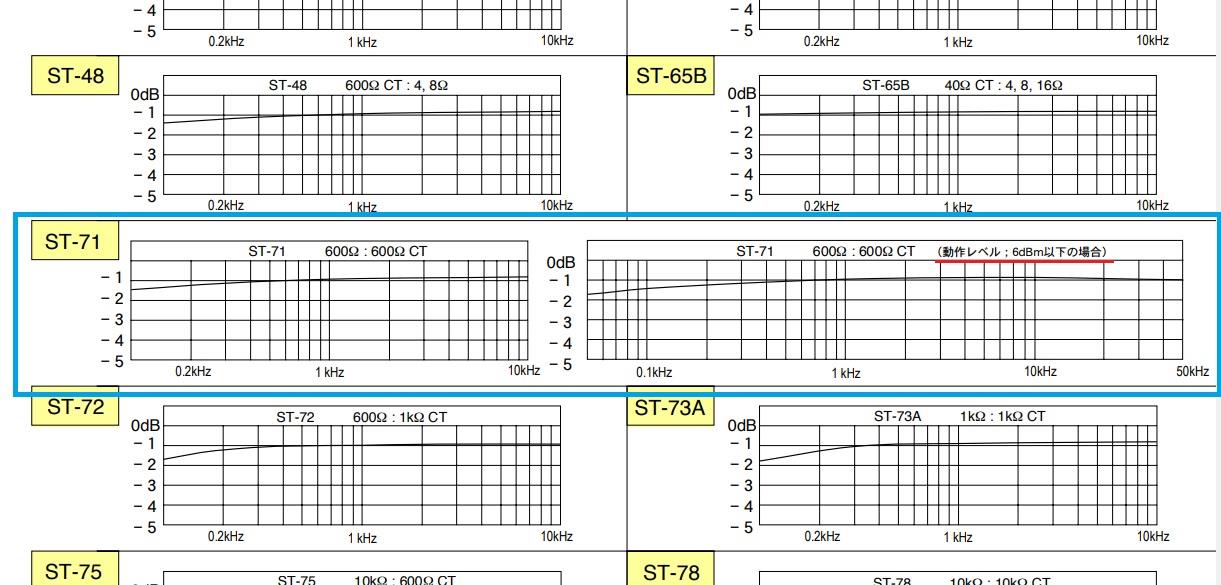

ちなみにデータシートを見ましたら、最大6dB(1.55V)までこの特性を維持できるようです。



中々優秀ですね。
只、安価なトランスですからトランジェントというかアタック感というか、そういうものは求めないので。

このトランスにてアダプターを作成します。現在、抵抗等オーダーかけています。
部材が揃ったら作成します。
