というわけで、車じゃなくてZenFone２（ZE551ML)のバッテリーをヤフオクで手に入れたので、交換しまーす。

詳細は（ZE551ML　バッテリー交換）でググレカス！

てことで、入手前にバッテリーはすでに外していたので、取り付けします。


来たのがこんな感じ。
右がもともとついていたので、左が今回購入したもの。
純正品なのかなー？


本体のバッテリー位置においてみたのですが、そんなに余裕あってカタカタしそうにもないので、もともとは両面テープでびっちりついていましたが、そのままはめ込んで終わりにすることにしましたー。

なので、電池のコネクタを位置合わせしながらケーブルをちょっと曲げて、ぐいっと上から押し込めば「パチッ」とはまる。

シムソケット部は、膨らんだ電池外したときに変形している可能性高いので、ちゃんと直してはめ込みましょー。

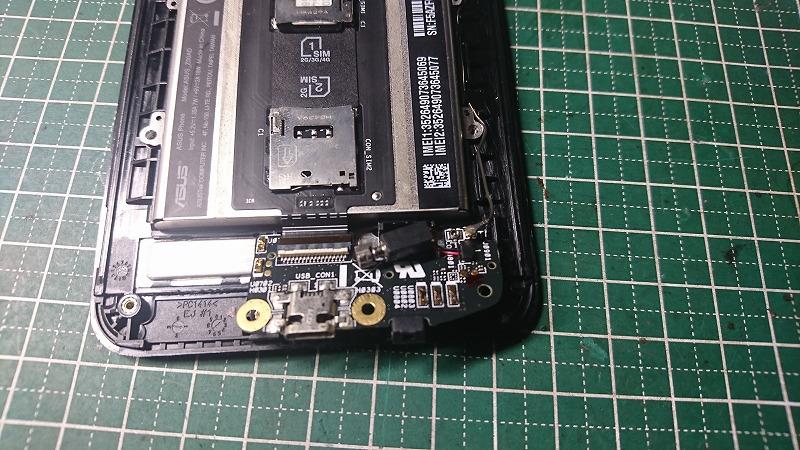

次に、画面右側にあるアンテナ線？を噛ませないようにガイドにはめ込みつつ、マイクロUSBの基盤を置きます。


矢印おいてみましたが、赤の矢印がアンテナ線ぽいやつ。
黄色がバイブモーターの配線。
外すときに無理な力が入らないように折り曲げて余裕があるため、モーターの下に入り込まないように注意。
青は一つ前の画像と比べるとわかりますが、白い部分が９０度立ち上げるとフリー、倒すとホールド。
シム基盤のリボンケーブルを差し込んだら倒してあげます。

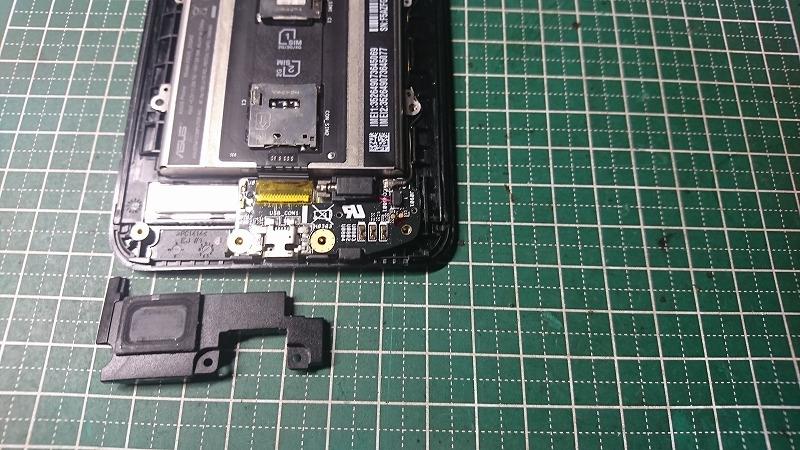

次に、スピーカーユニットを用意してー


ぽんと乗っけたらハイ出来上がり。

全部ネジを付けたらOKすねー。
と思ったら、音が出ない！

分解してみるとー

このケーブルをつなぎ忘れてました。
位置合わせできたら、上から押し付ければ「パチッ」っとハマります。

ということで、大して難しくもなく交換完了。
しかし、なんでまたこんな手間な作り方したんだろ。。。
