ﾄﾞﾗﾚｺ取付 ①ﾘｱｶﾒﾗ配線編

ドライブレコーダーの取付。
写真で部品は全部。
ドラレコ本体、カメラ、接続するための配線関係。

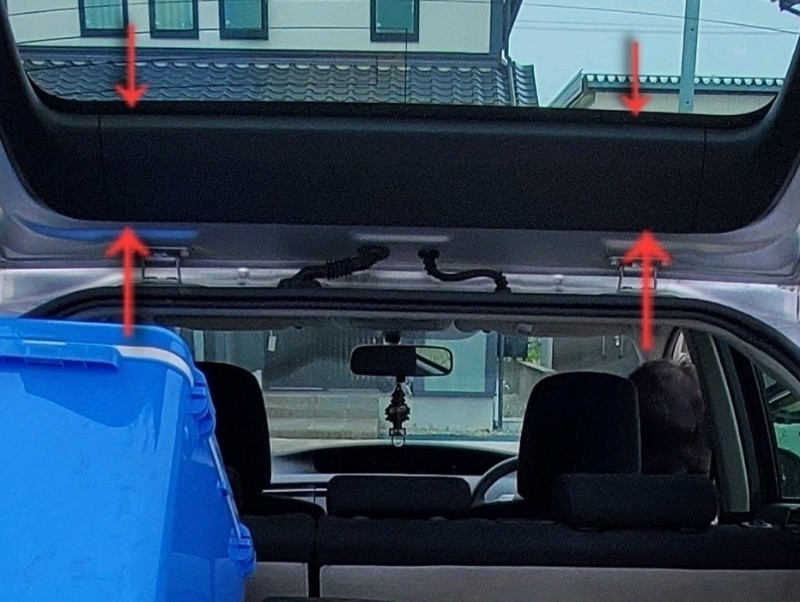

まずは一番時間のかかりそうなリアカメラの配線から片付けようと思い、矢印の指してるカバー外しました。
矢印は、カバーのピンがある位置とは全く関係無いです。

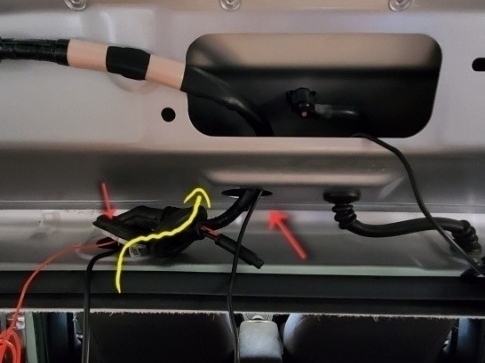

赤矢印の位置にあるゴムカバー外す。
マイナスドライバーでこじ開けるとゴムを破きそうだったので、樹脂製の内張剥がし使いました。

ゴムの中にリアカメラの配線を通すため、ハンガーを使ってます。
黄色矢印のように、ゴムチューブの下側から入って上に配線を出しました。
メチャメチャ中が狭く、とても配線が通りそうもなかったので呉5-56を使い、滑りをよくしてから通す。
それでも簡単には通らなかったんですけどね!

配線、電源端子繋いだら元に戻す。
電源端子は外した黒カバー裏で適当にタイラップ留め出来そうなところに留めて、走行中にカタカタならないようスポンジ巻いて固定。

リアカメラ取付位置は後で決めるので、出ている配線の長さを微調整できるように垂らしておく。

暑いなかでの作業で、細かい写真が全く撮れず、リアカメラの配線をフロントまで通した道が赤矢印。
黄色◯のところにピンがあるので、手でチョイと外し、浮かせて隙間からピラーを通って下に降ろす。

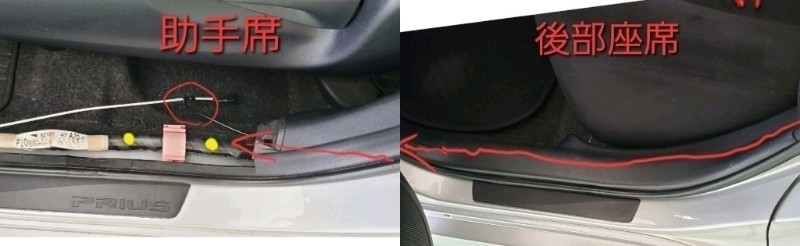

通したリアカメラ配線を分かりやすくするため、２枚の写真を繋げてアップしてます。
赤矢印の通りに中を通す。

途中にあるBピラー(呼び方あってますかね?)はハンガーにナイロンテープでくくって通す。
黄色点は既存のラインにタイラップで固定している位置。
このライン、HYBRIDsystemの配線なんですかね?結線してもいいんですかね?誰か知ってる人います?
やっぱり天井から通せば良かったかなぁ?!(笑)

ステップカバー、キックカバー、Ａピラー外してミラーまで配線を引き込む。
Ａピラーは外して配線を既存のラインに必要な箇所だけタイラップ留め。

暑すぎでスマホ高温になり操作不可で写真撮れませんでしたわ(笑)
引き込みラインは赤矢印。

リアはこれで完了。
