鬼目ナットの固定方法

考え始めたらキリがありませんね。。。

たいして音質には影響しないパートかもしれませんが、今日G&ラディさんのインナーバッフルのブログをぽやぽやと見ていたら、ふと気になることがありました。

ご本人がそういう穴開け目的なのかわかりませんでしたがMIDの固定方法についてです。

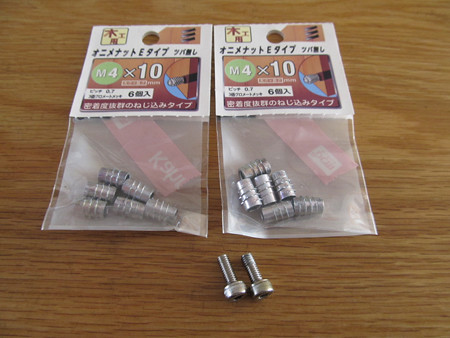

IMG_6304 posted by (C)shibi-shibi

以前からMIDの脱着がそれなりに多いかもしれないとタッピングビスではなく鬼目ナットでボルト固定を予定しておりました。

すでに購入してありましたが、本当はM5サイズのボルトがいいですが、JBLのMIDの取り付け穴ではきつきつなのでM4サイズの予定です。。。


無垢板にこだわっているくらいですので、MIDの音がしっかりバッフルに伝わってさらにドアに音を伝えて行って欲しいわけですが、固定が甘いのかなと。。。


鬼目ナットは打ち込み式ではなくねじ込み式を使うつもりでしたが、この場合鬼目ナットの羽根の部分のみでMIDとの圧着を支える構造です。

なので深さ10mmしかない4箇所のM4鬼目ナットのごく周辺だけでMIDの固定を保持する構造になります。

これではMIDとバッフルの密着力が低いかなと思い直しまして、

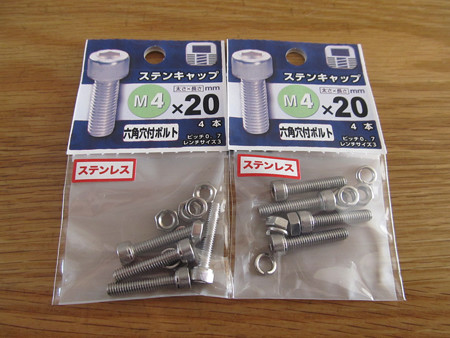

IMG_6308 posted by (C)shibi-shibi

MIDの固定穴は貫通させてボルトとナットで固定する方法に切り替えようと思います。

ちょうどトリマーもあるのでバッフルのインナーパネル側をナットの深さ程度切削して作ってみようと思います。

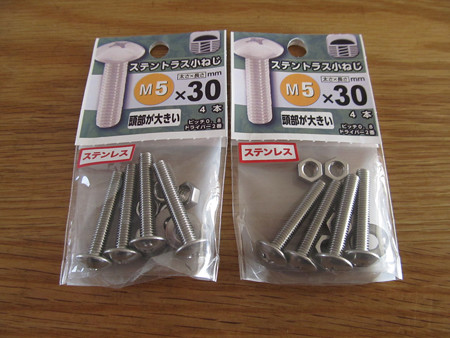

IMG_6306 posted by (C)shibi-shibi


バッフルとインナーパネルの固定はトラスねじにて。。。



今日ホームセンターを散策していたとき、

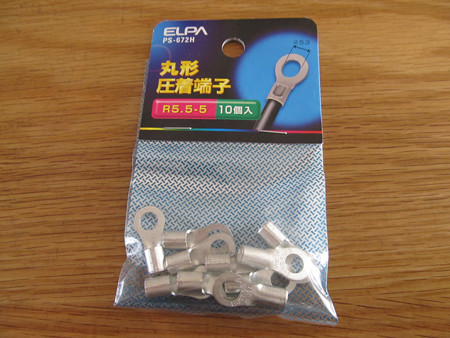

IMG_6310 posted by (C)shibi-shibi
（これは自宅にあった未開封品）


愛知県ではよく見るELPAの丸型端子ですが、刻印をじっと見てみたらJSTでした。

ということは無酸素銅にスズメッキの工業製品レベルではしっかりしたものでした。

JSTとして買わない場合は1個あたりの単価が抜群に高くなっていますが、大した数はいらない場合ならこれでもよさそうです。。。

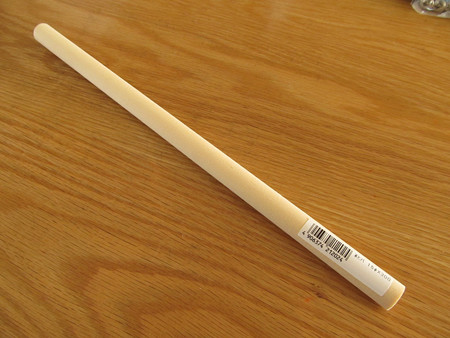

IMG_6312 posted by (C)shibi-shibi

バイオリンで見て実験がてら購入。

米ヒバの直径15mmの30cm丸棒。

魂柱もどきです（笑）
