趣味の話 Ⅷ

趣味の話 Ⅷ世紀末にカスタムしたレーザー内蔵 GLOCK17 ガスガンを20年振りにレストアしました！
始めてレーザー内蔵ガスガンを作ったのは、30年ほど前に発売された、MGCのグロック17を改造した物でした。
トリガーセフティが目新しくて、これにスイッチを内蔵したら、レーザー照射が出来るんじゃないか思い付きました。
そこで、まだ世の中に出てきたばかりの、レーザーポインターを入手して分解し、レーザーユニットをフレーム前部に無理やり押込み、トリガーセフティに連動したスイッチで、レーザー照射が出来るようにしました。
ただMGCのグロックはアウタシュート式ブローバックだったので、レーザードットを標的にしっかり照射してBB弾を発射しても、滅多に命中しないと言うシロモノでした。
やはり理想的なレーザーサイト内蔵ガンを作りたいなと思っていた矢先、1999年にKSCからプレシュート式の理想的な「グロック17」が発売されました。　発売直後に入手して、さっそく理想的に改造して作ったのが今回のグロック17です。　ただ製作してから20年以上経過したため、各部に色々不具合も出てきたので、全体的に改良とレストアを行ないました。

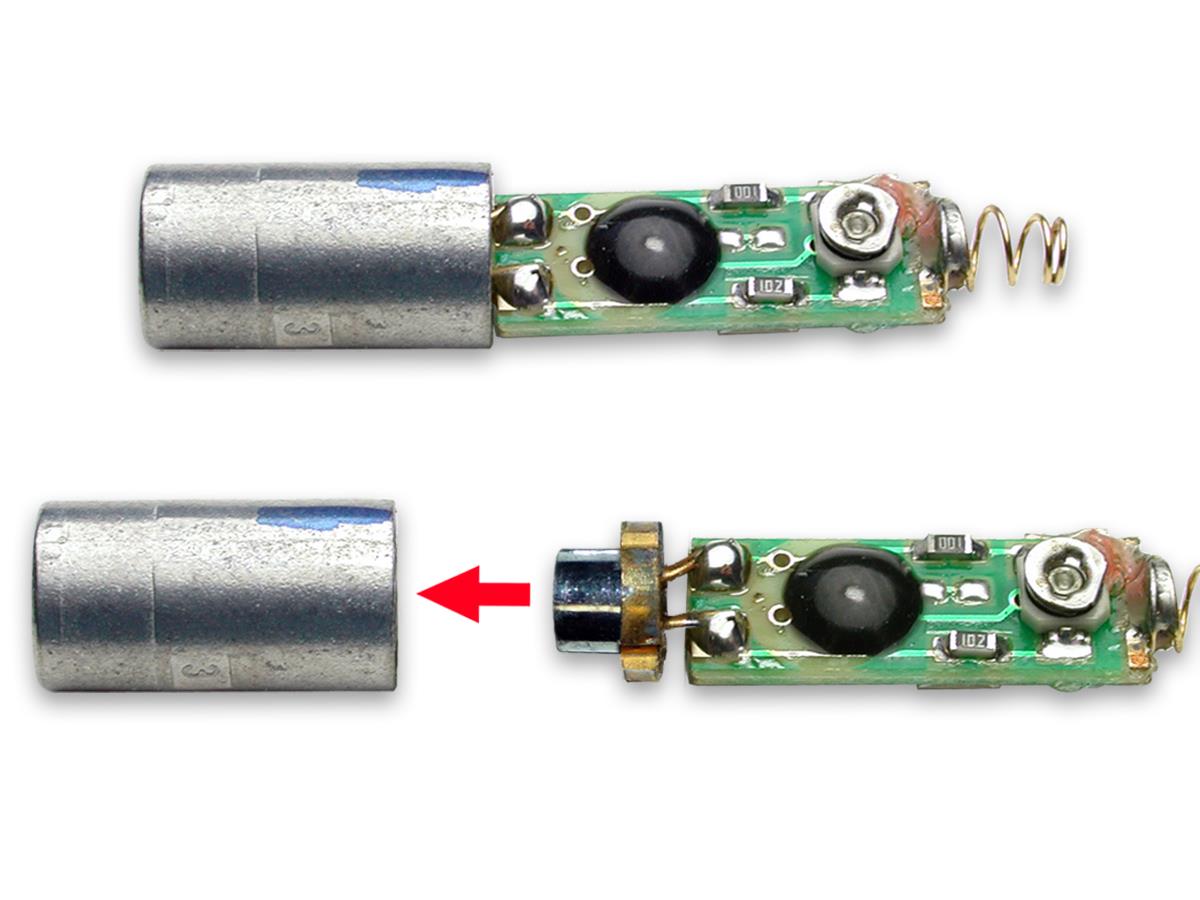

alt alt alt●1999年当時に購入したレーザーポインターを分解して、取出したレーザーユニットです。　基盤は幅5㎜ですが照準レンズの鏡筒の直径が7㎜と、大きいため取外して交換します。（写真左）
●鏡筒から照準レンズを取出し、直径を４㎜に削り自作した直径５㎜の金属鏡筒に取付けます。
レーザービームの焦点を合わせて、鏡筒をレーザーユニットの発光部に取付けます。（写真中央）
●基盤内にある照射スイッチ部をパスして、電源直結で発光できるように、電源コードをハンダ付した後、シュリンクチューブで絶縁します。（写真右）

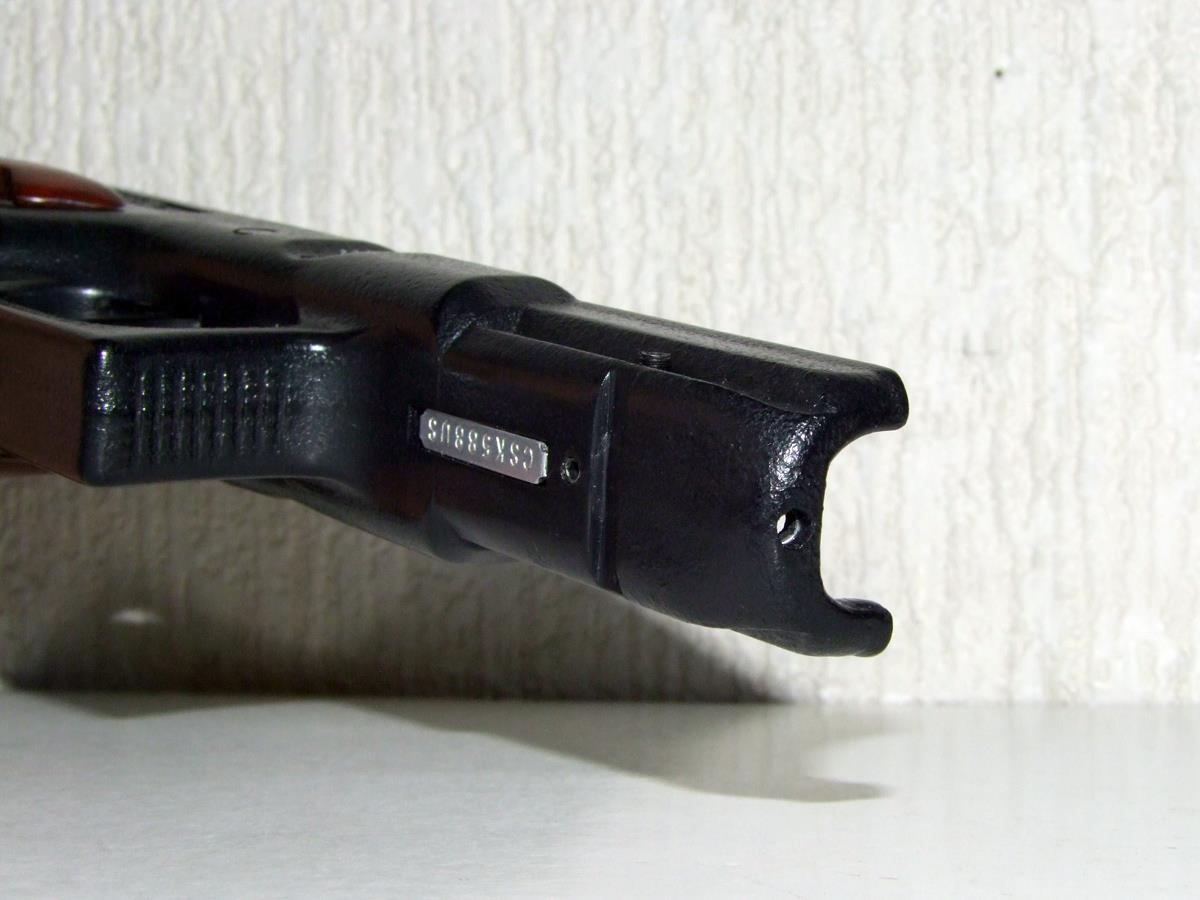

alt alt alt●フレーム先端にレーザー照射用の3㎜穴を空けます。（写真左）
●フレーム先端の内側にレーザーユニット取付用マウント部を作り、光軸調整用の3㎜イモネジを3ヶ所取付けます。　赤矢印のネジは左右調整用、黄矢印のネジは上下調整用です。（写真中央）
●フレーム先端のマウント部に、レーザーユニットを取付けた状態です。（写真右）
alt alt alt●トリガースイッチを構成する、トリガー、タクトスイッチ、トリガーセフティです。　タクトスイッチは3×3×6㍉の超小型サイズです。（写真左）
●トリガーセフティを押込んだ時だけ「ON」になるように、トリガーセフティを整形してから、トリガー本体上部の内側にタクトスイッチを取付けます。（写真中央）
●組立てたトリガーをアッセンブリーにセットし、ハンマーユニットと仮組した状態です。（写真右）

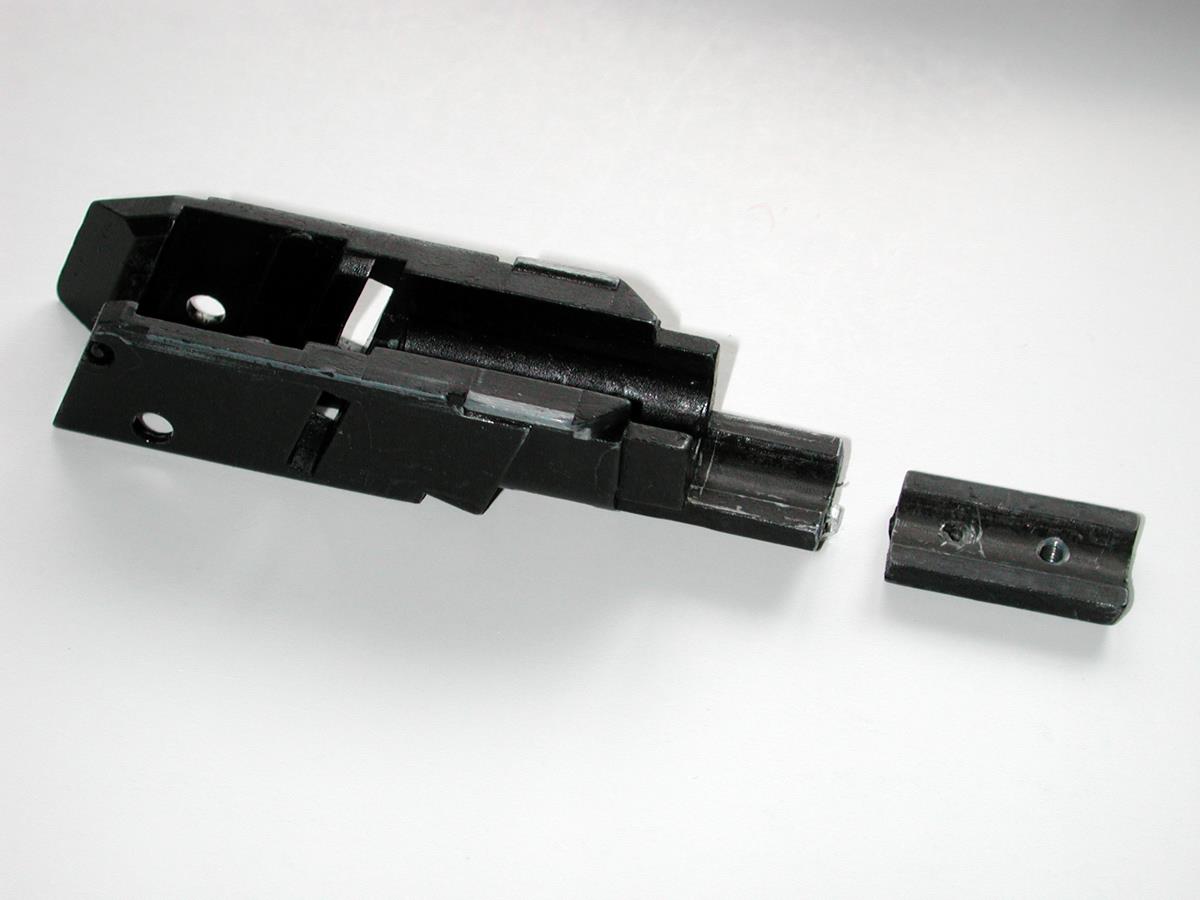

alt alt alt●フレーム先端にレーザーユニットを内蔵するスペースを作るため、インナーフレーム先端を切断します。（写真左）
●トリガーアッセンブリーとハンマーユニットを、インナーフレームに取付けます。（写真中央）
●組立てたインナーフレームをフレームに戻して各部の配線をします。　タクトスイッチのコードはトリガーバーの右前に通し、レーザーユニットの＋側コード（赤矢印）の中間に配線します（白矢印は－コード）。　レーザーユニットへのコードは、フレームの左右に溝を掘って這わせます。（写真右）
alt alt alt
●レーザーユニット用の電池は、グロックのバックストラップ内側に、始めから空いているスペース（矢印）に、ホルダーを作って収納します。（写真左）
●電池ホルダーはSR‐44電池が、3個入る大きさにプラバンで作り、底部にはホルダー蓋が閉まるように加工します。（写真中央）　
●電池ホルダーをバックストラップ内側に挿入（矢印）します。（写真右）
alt alt altレーザーユニットから電池ホルダーへ繋がるコードは、マガジンハウジングの隅を這わせています。

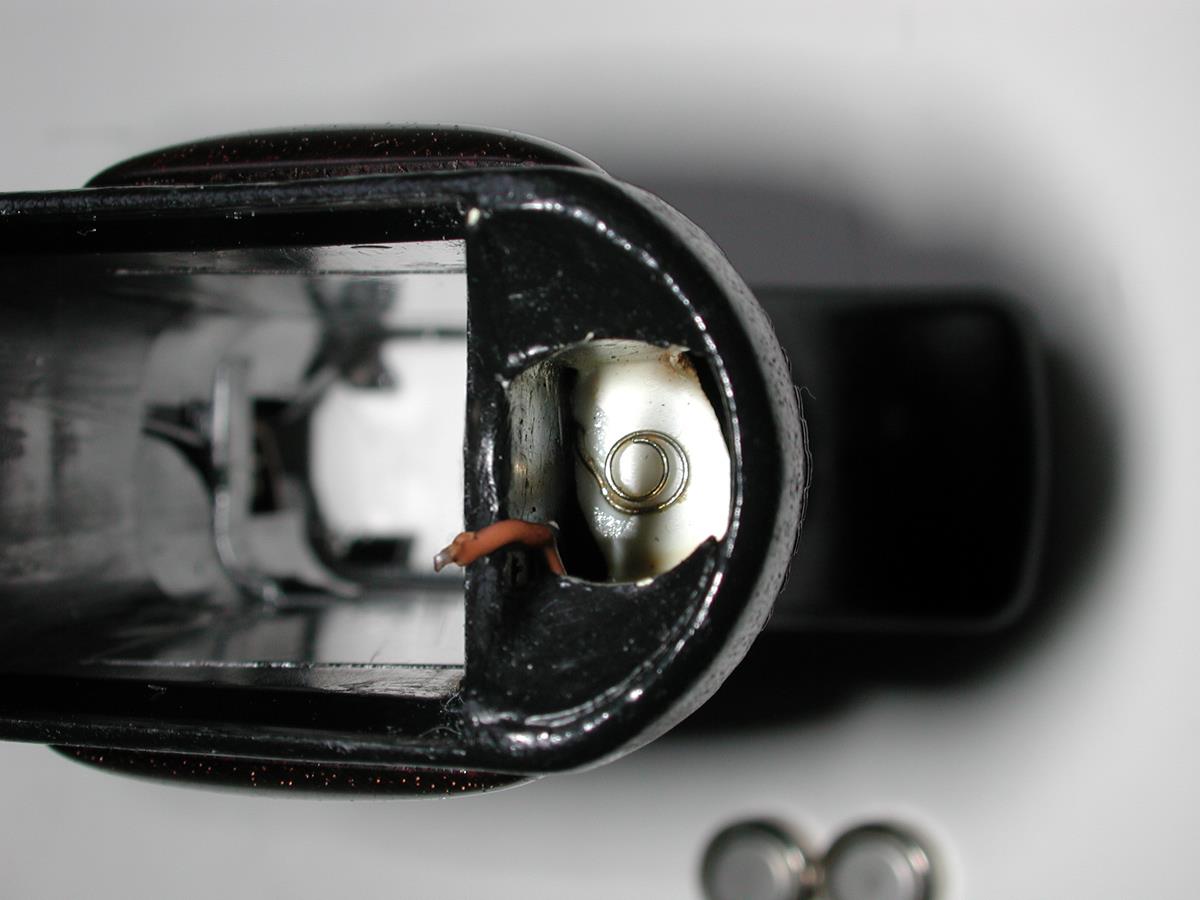

●電池ホルダーをバックストラップに固定し、コードを引出して端子を配線する。　またバックストラップ底部をパテで成型します。（写真左）
●電池ホルダー底蓋の端子にコードを配線します。（写真中央）
●SR‐44電池3個をホルダーに入れ、ホルダー底蓋を閉めた状態です。（写真右）
alt alt alt●レーザーサイトを左に調整する場合は、フレーム左側のイモネジを締め込みます。（写真左）
レーザーサイトを右に調整する場合は、フレーム右側のイモネジを締め込みます。（写真中央）
●レーザーサイトを上に調整する場合は、下側のイモネジを半時計方向（赤矢印）へ緩めます。
下に調整する場合は、時計方向（青矢印）へ締めへ締め込みます。（写真右）
alt alt alt

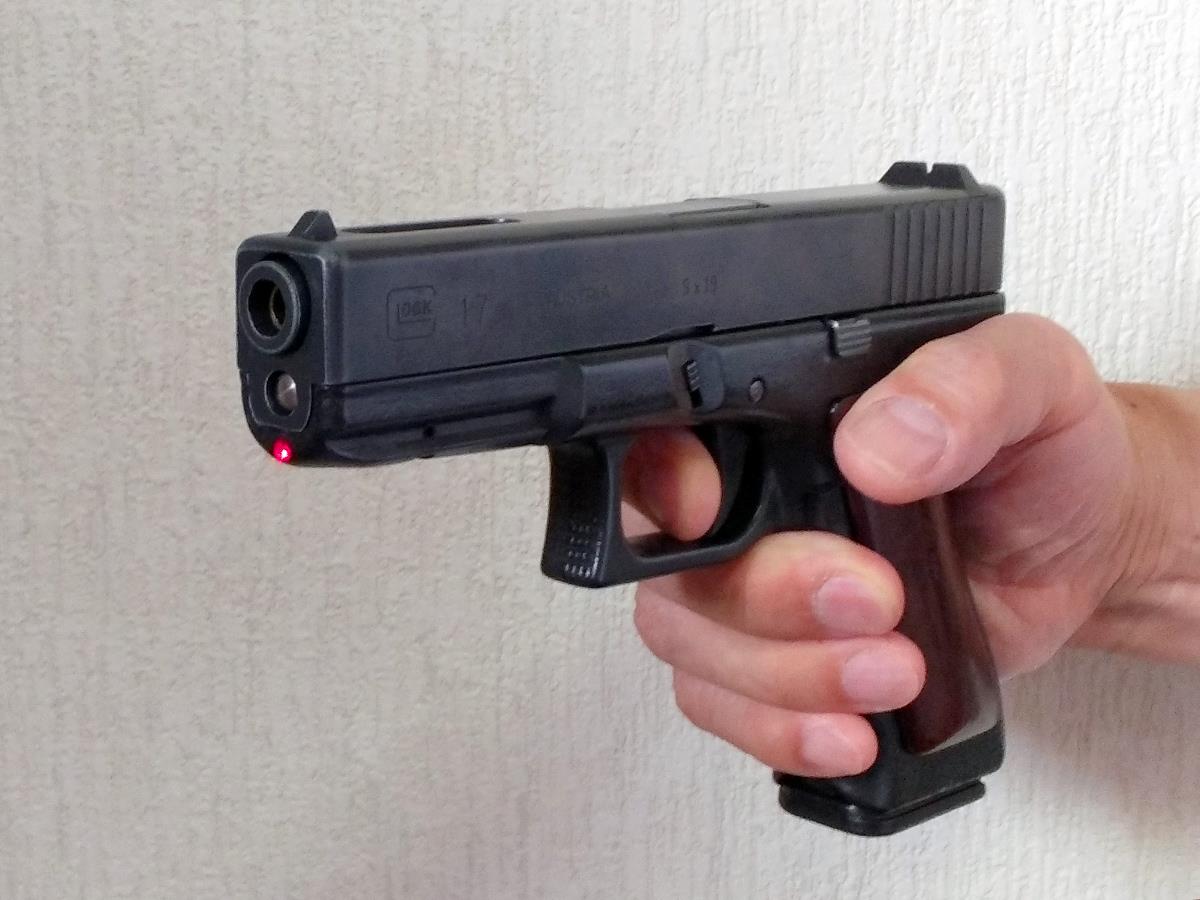

●トリガーセフティを押込むと、レーザービームを照射します。（写真左）

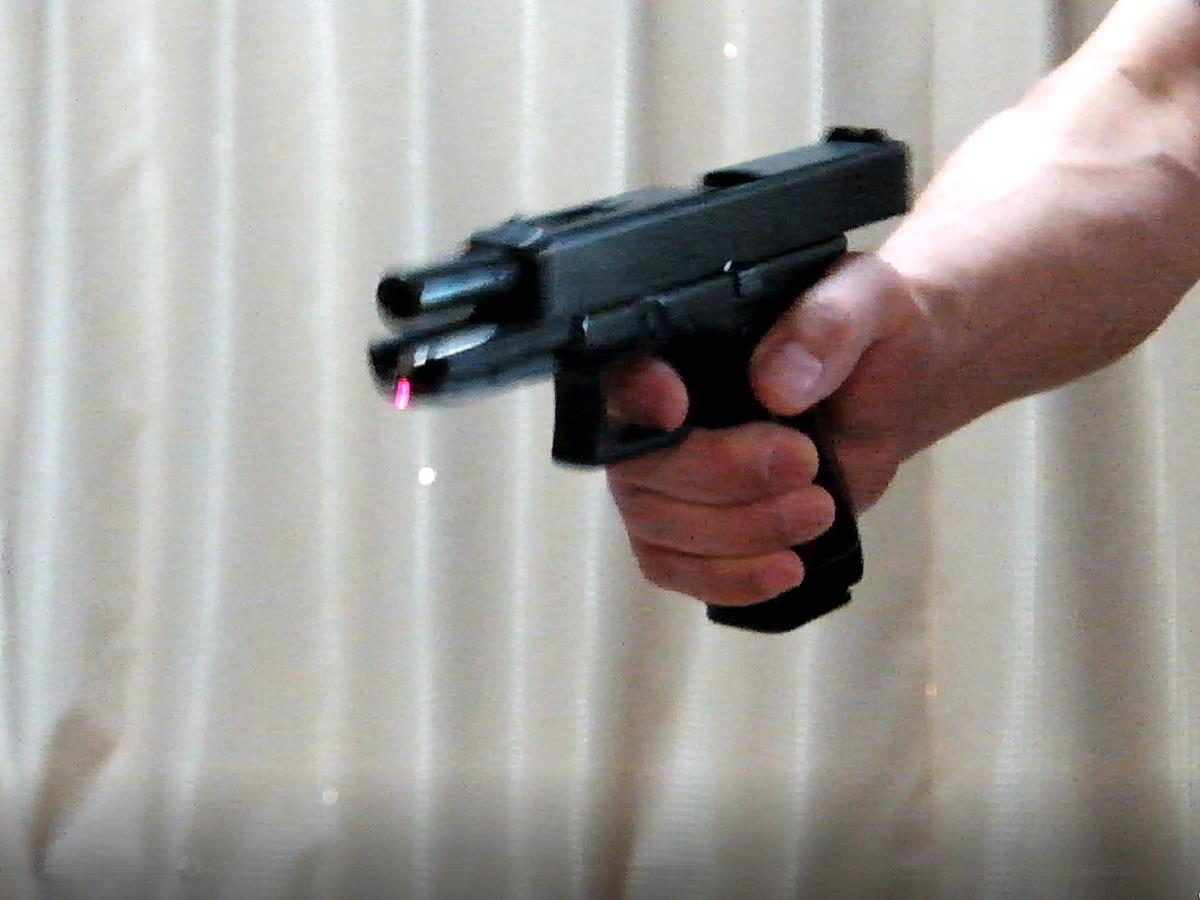

●さらにトリガーを引くとBB弾を発射します。（写真中央）
●約5mの距離からレーザービームの照準だけで射撃しましたが、命中精度は良いかと思います。　実際の射撃の様子は下の動画をご覧ください。（写真右）

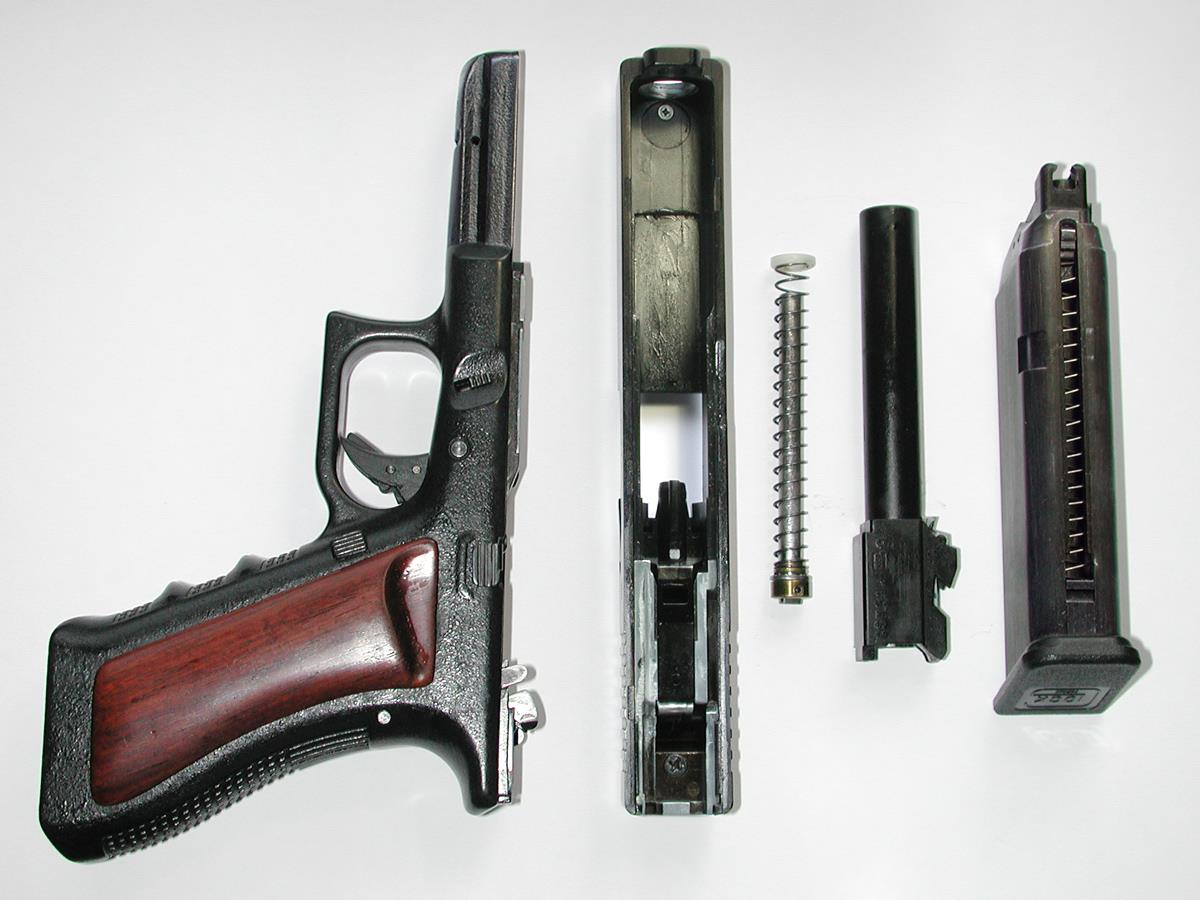

alt alt alt●完成後のグロックはノーマルの銃と同様に分解が可能です。　分解した状態でもレーザーサイトを、銃本体に内蔵しているようには見えませんね。（写真左）

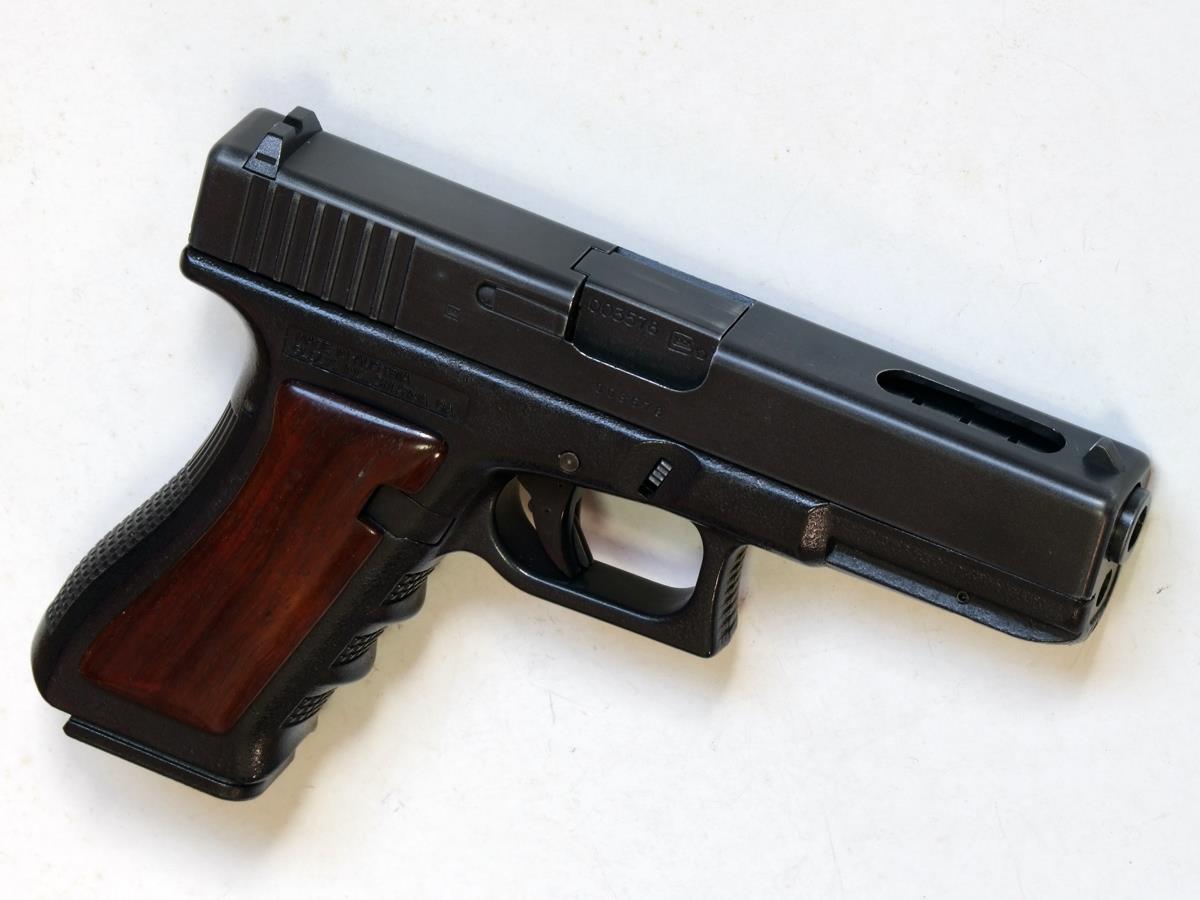

●完成したレーザー内蔵GLOCK 17の左側面です。（写真中央）

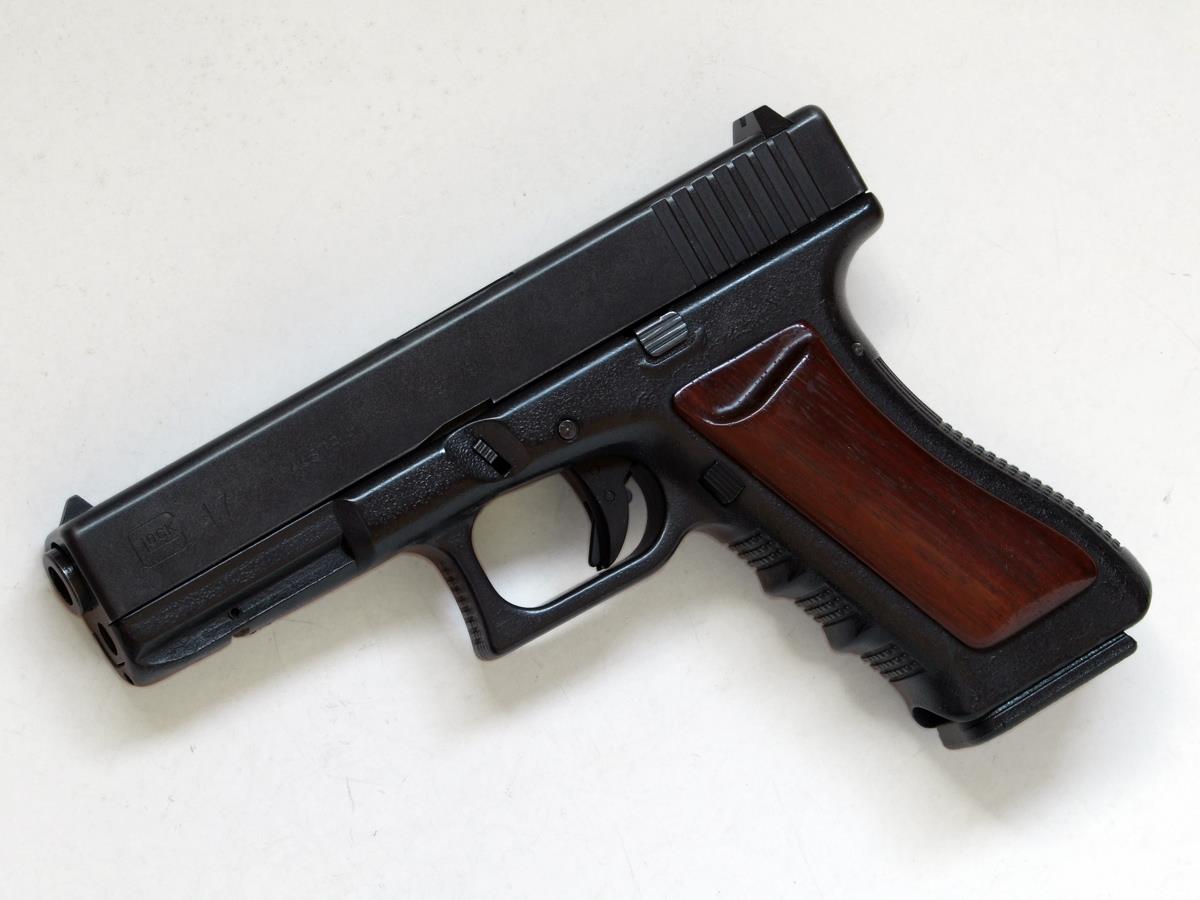

●完成したレーザー内蔵GLOCK 17の右側面です。　木製グリップに弱い年代なもんで、グリップフレームを加工して、東急ハンズで見つけたローズウッド材で作った、オリジナルのグリップをスチール・パネルを介してフレームに填め込んでいます。（写真右）

さて今回のレーザー内蔵 GLOCK 17 カスタムは、外観からはレーザー内蔵には見えないように作ることができました。　昔作った最初のレーザー内蔵MGCグロックに比べれば、命中精度も予想以上になりました。　またトリガーセフティを解除すると、レーザービームが照射されるので、銃のサイトに頼らない感覚射撃トレーニングにも有効活用できます。
製作当時はタクトスイッチや、超小型レーザーユニットの入手が大変でしたが、今ではAmzonや秋月電子通商で、普通にタクトスイッチや非常に小型のレーザーユニットを入手することが可能です。
興味のある方は挑戦してみてください。

　　　　　　　　　　　　　・実際のレーザー照射や射撃は下の動画をご覧ください。
　　　　　　　　　　　
