わくわく(^^♪のブログ一覧

2022年10月31日 イイね！

ブレーキオーバーホールとブレーキフルード交換

ブレーキオーバーホールとブレーキフルード交換フロントブレーキのオーバーホール
今回で2回目

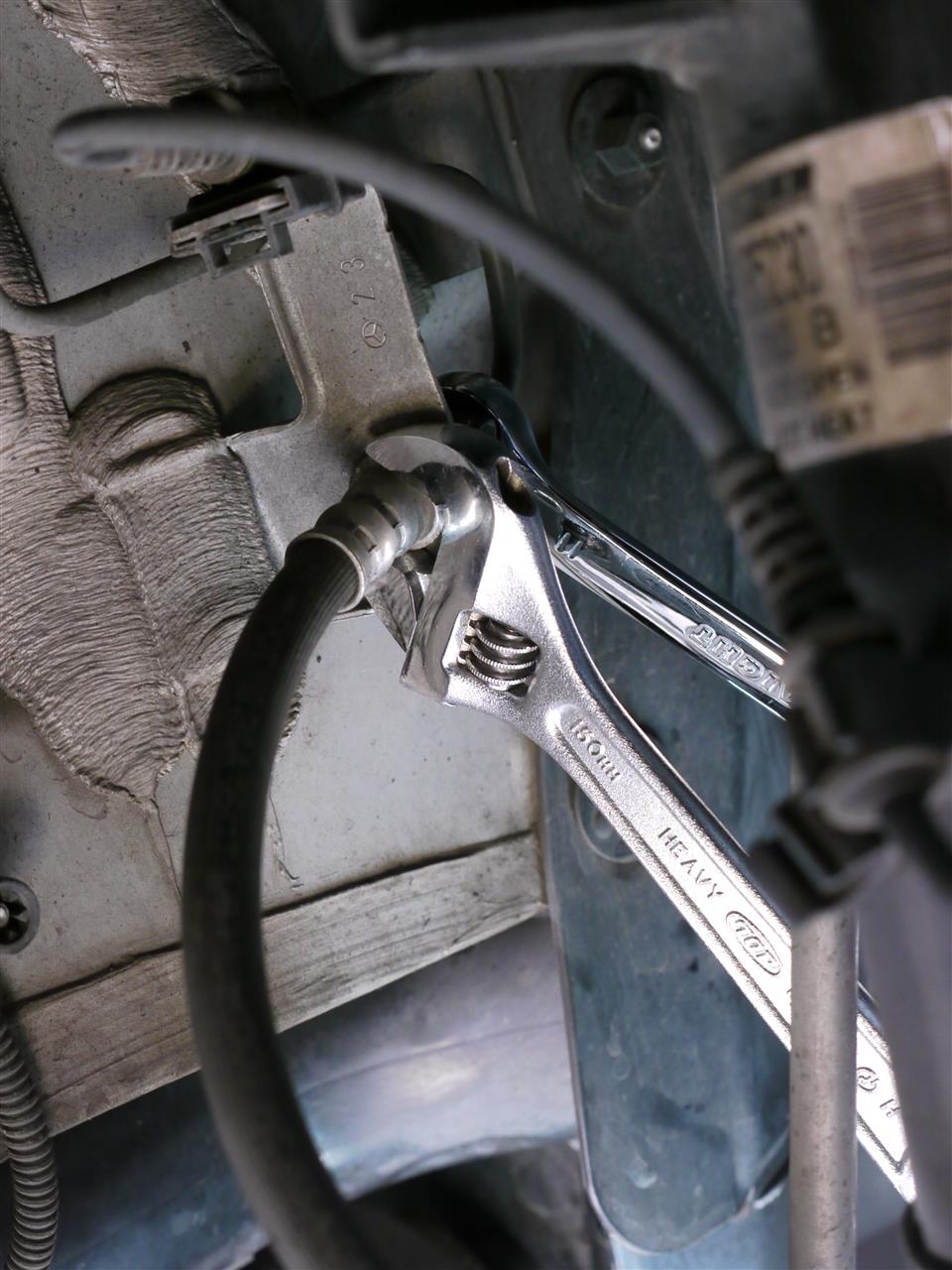

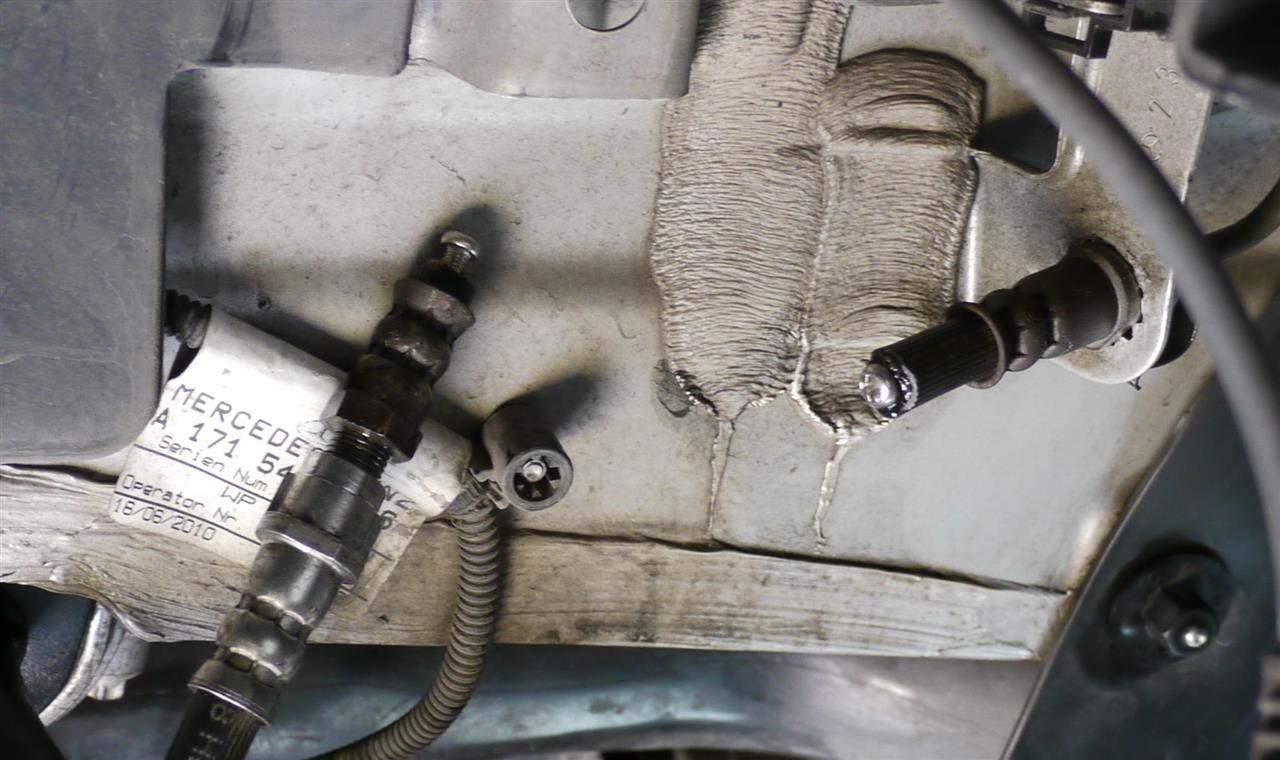

ブレーキホースの取外し
ホース側は15㎜
本体側は11㎜

alt

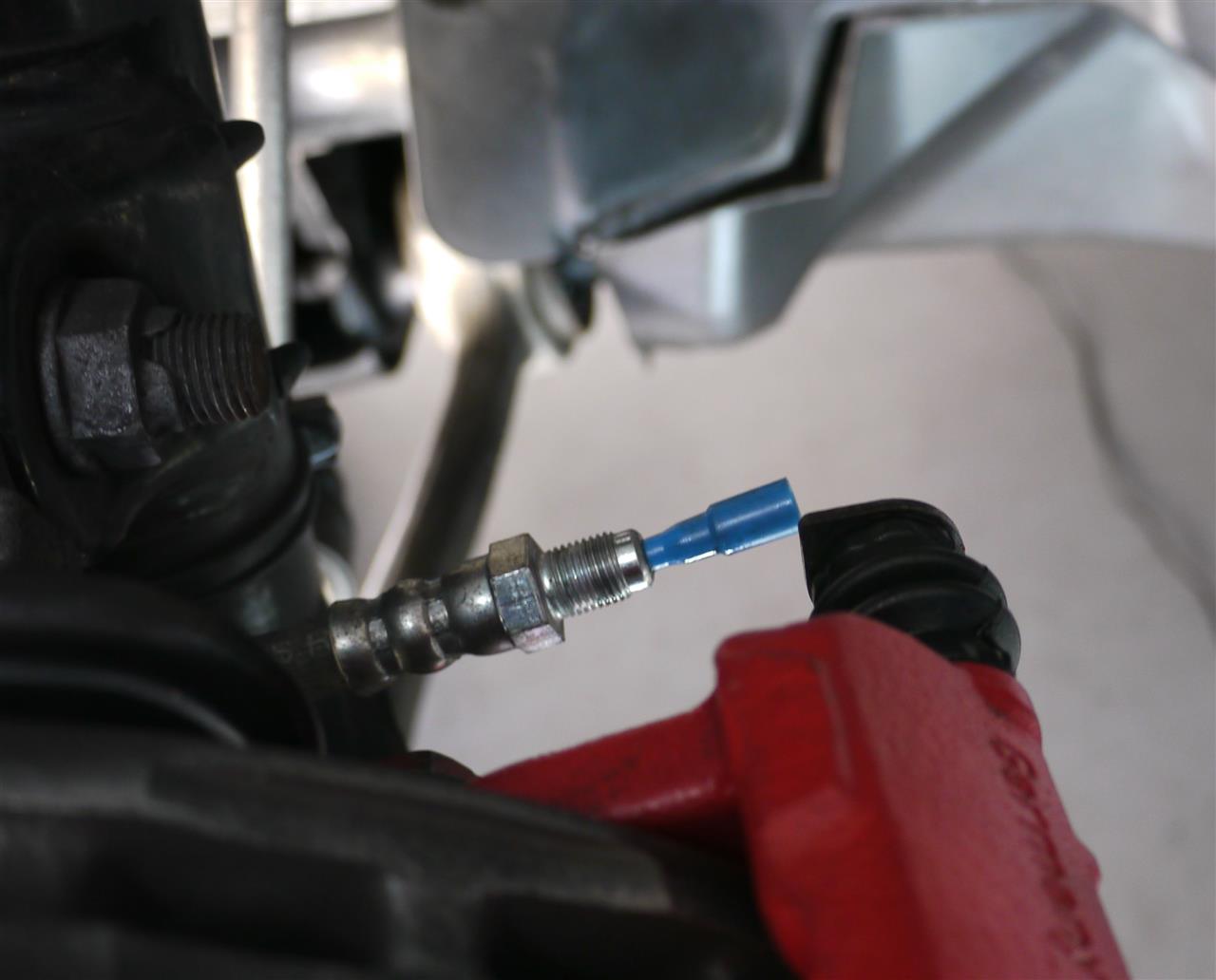

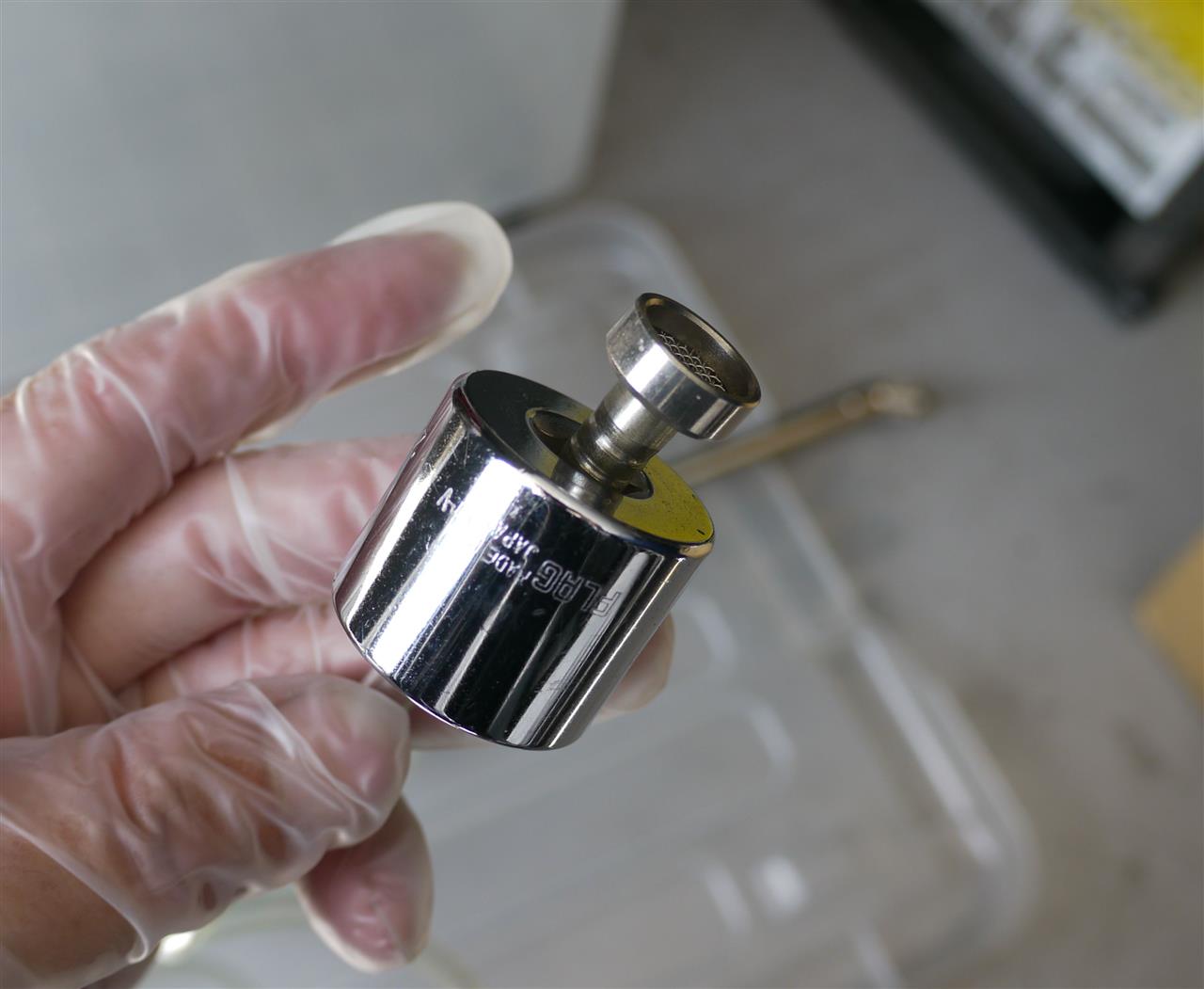

外したホースのオイル止めは以前交換したホースで作った止め栓かホースプラグ

alt


alt


取り外したキャリパサポートの清掃

alt


グリスはこれを使用
ワコーズの耐熱シリコンブレーキグリース
STRAIGHTのブレーキシムグリース
このシムグレースは前回多く塗りすぎて黒い汚れがたくさん残ったので
今回は薄く塗る予定

alt


ガイドピンの清掃
このブーツは前回交換していない
前回交換したブレーキメンテキットに入っていない
ロードスターのメンテキットにはすべてのゴムパーツが入っていたのに
なので今回ネットで見積
純正、社外とも在庫なし　来年1月入庫予定とのこと
しょうがないので今回もラバープロテクトで保護のみ

alt


グリース補給して取付

alt

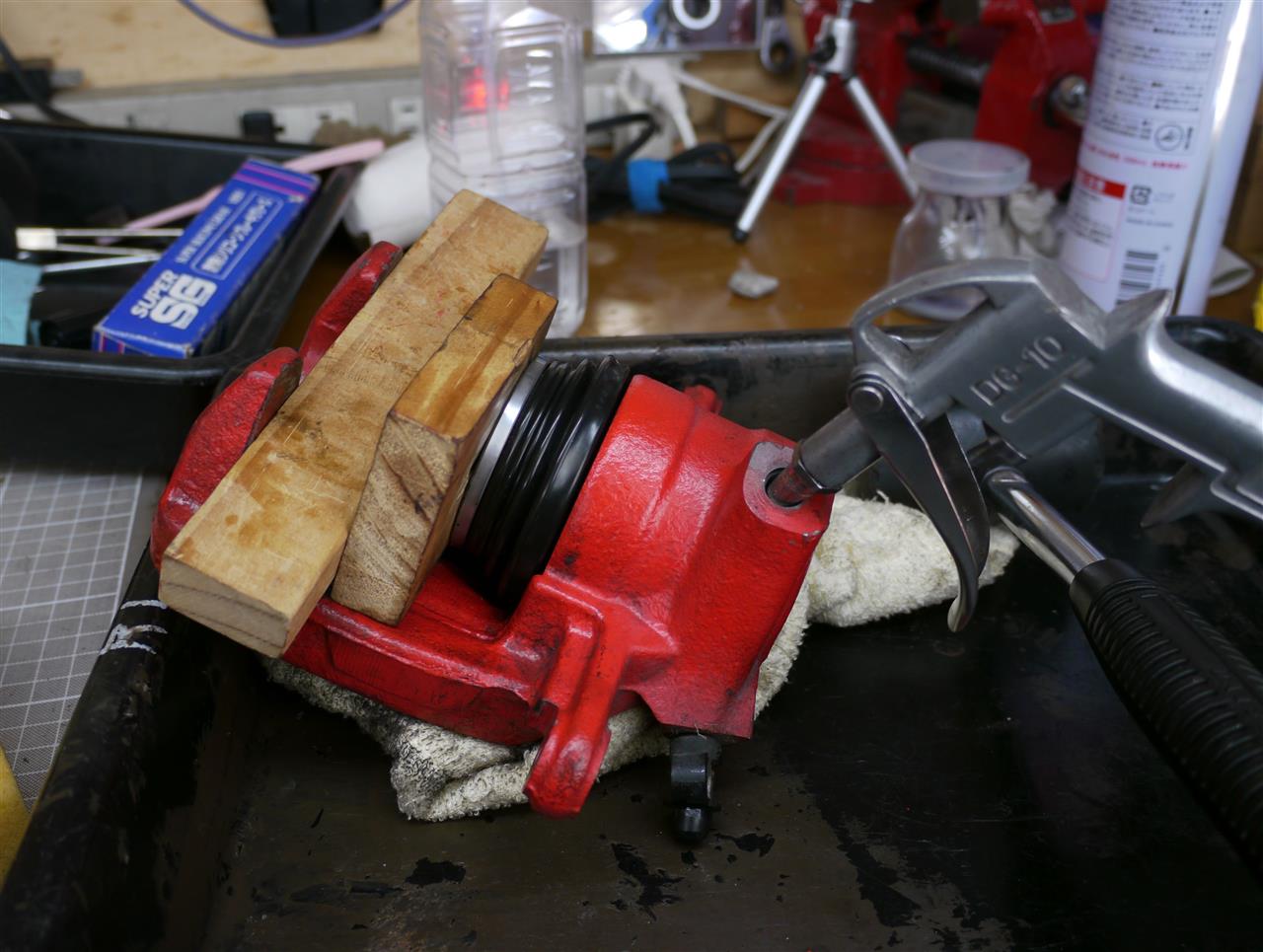

キャリパからピストンの取り出し
エアーで押し出し

alt



左側はきれいな状態

alt


右側はブーツがずれていたので
こんな状態
まァ問題ない

alt


キャリパの状態は問題なし
今回はピストンブーツが外れないように
この溝にまずブーツを固定して

alt

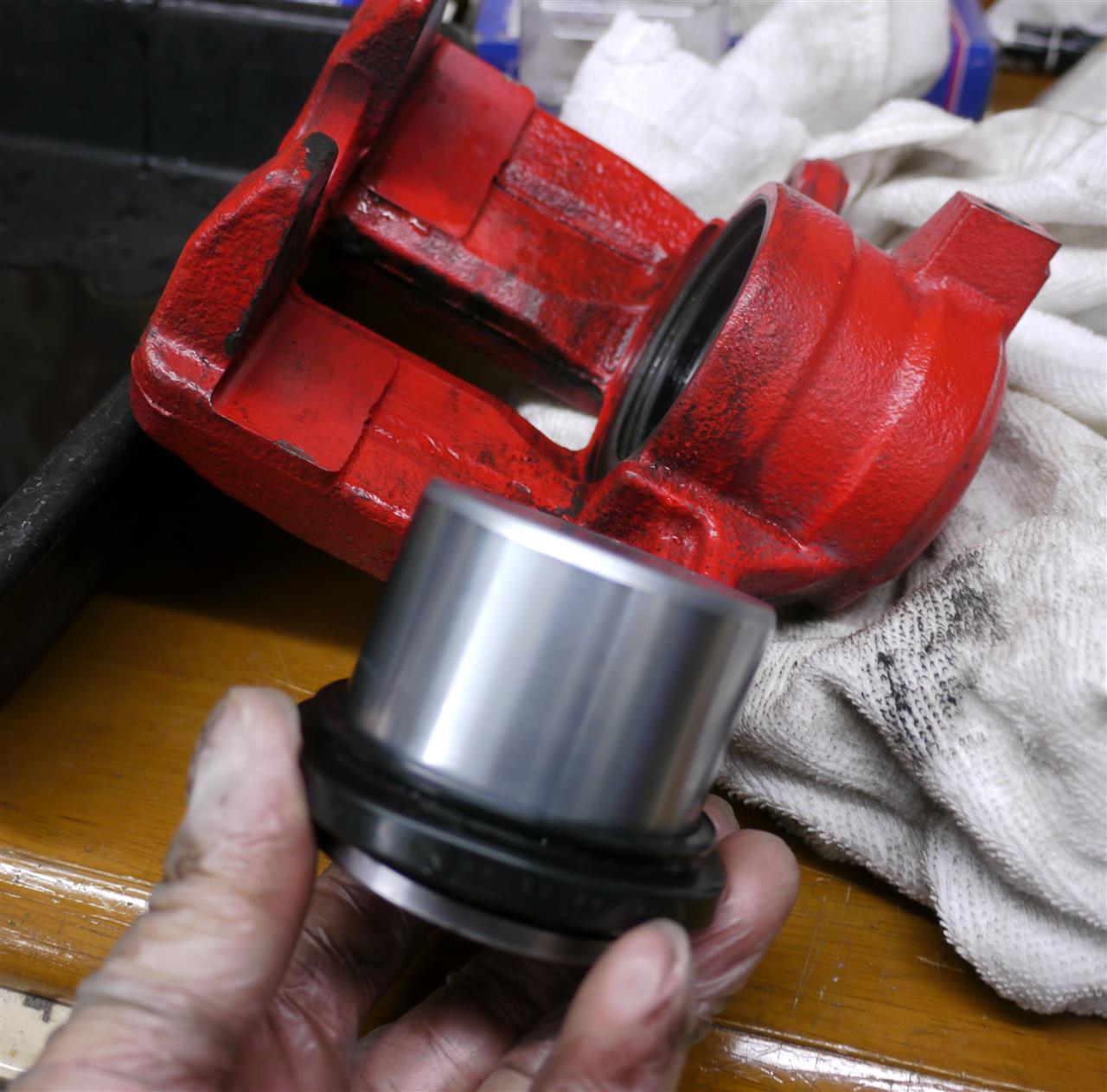

ピストンをブーツに突っ込んで…普通には入りません
エアーでブーツを膨らましながらピストンを突っ込みます

ブーツは入りましたが、ピストンがキャリパに力を入れても入りません

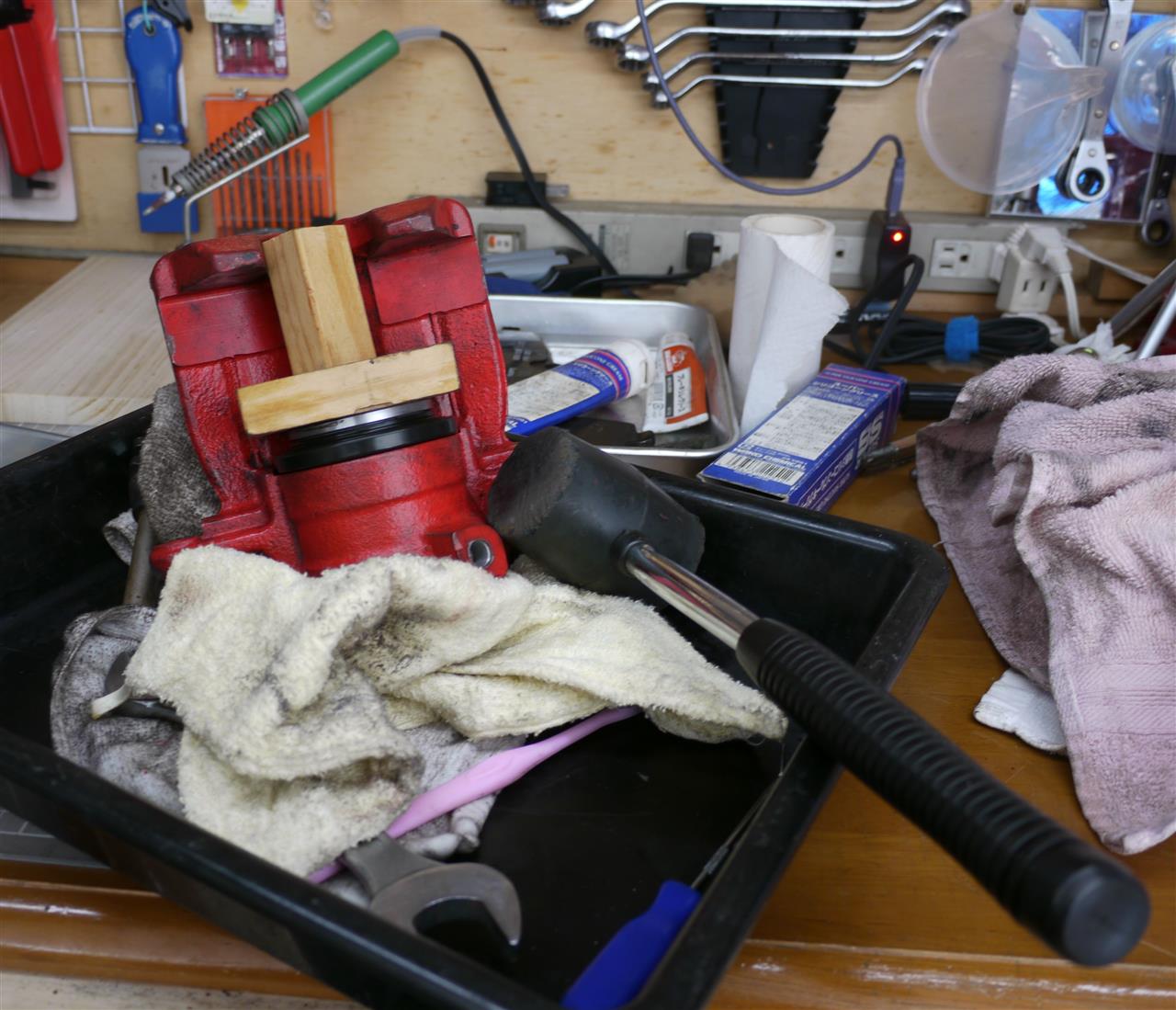

このようにして、ゴムハンマーでたたいて入れました

alt


ブーツをピストンの先端の溝に入れる方法
エアでブーツを押し出して手で溝に挿入
ピストンを押し込んでいけば入りますが、確認ができないので念のため

alt

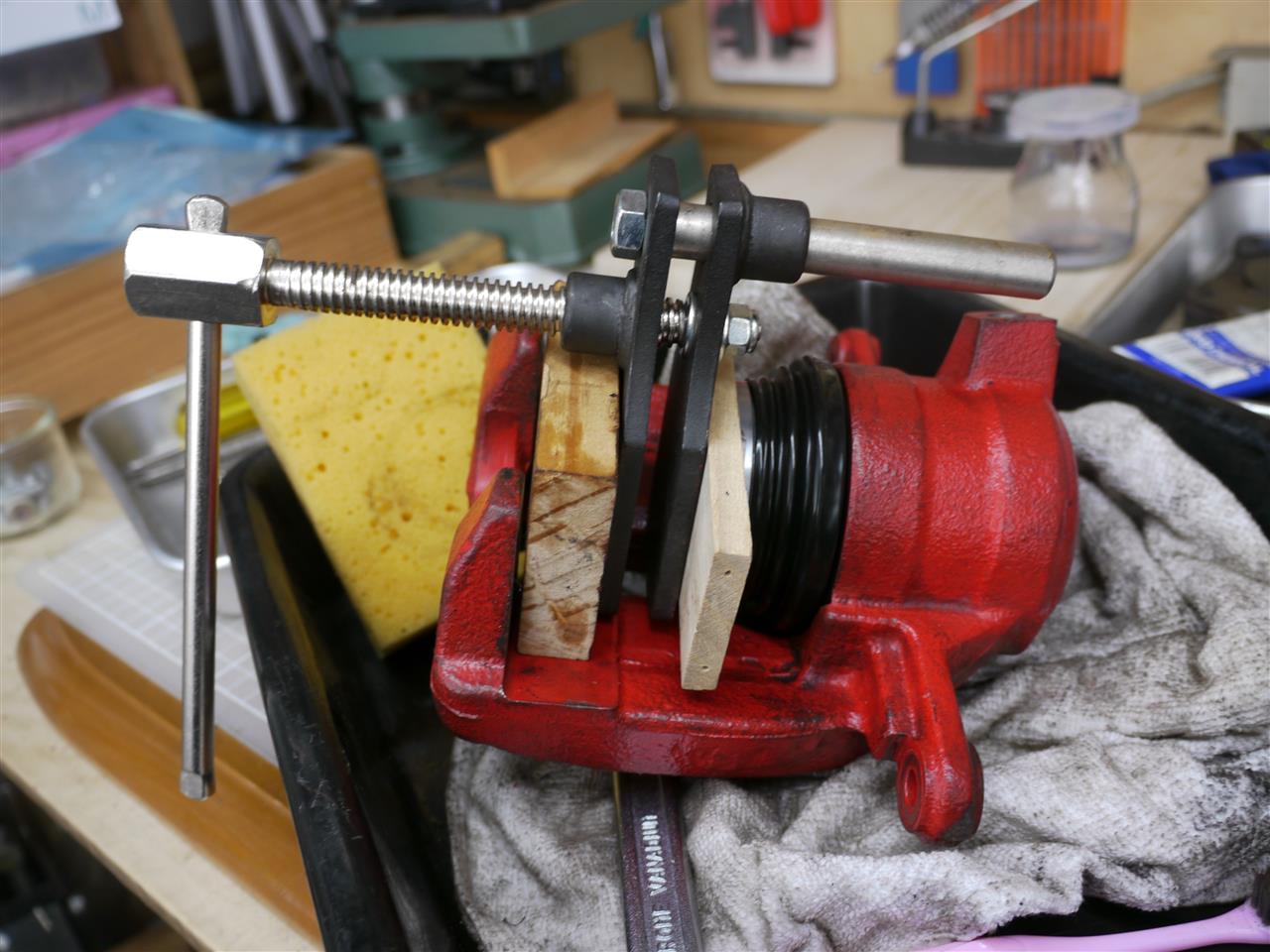

ツールを使って最後まで挿入

alt


完了

alt



フロントブレーキローター取付
まずディスクホイールをハブに取付
その際固着防止のためモリブデングリースをハブとロータに軽く塗布

alt

キャリパサポートを取付　18㎜ボルト115Nm　ネジロックが必要となってますが
今回は前回のネジロックがまだ渋いようなので　新たに付けることはしません
ブレーキパッドも取り付けて

alt


右側はパッドセンサー付き
このセンサー固定ボルトが見つからない　エアーでごみを吹いた時に飛んだか？？
ネジはマグネット付きのパーツ皿に入れていたのですが,,,
とりあえずM6のキャップボルトで固定

alt



取付完了
キャリパサポートへの取付は25Nm

alt


次はブレーキフルード交換

今回もこれを使います

alt


フルードタンク
この上でキャップを開けた際キャップが転がってエンジンルームに
青いウオッシャ液補給口の下の狭い隙間に落ちていまだ取れていません
キャップはアルミ製のためマグネットが使えません…時間切れ明日また挑戦

alt

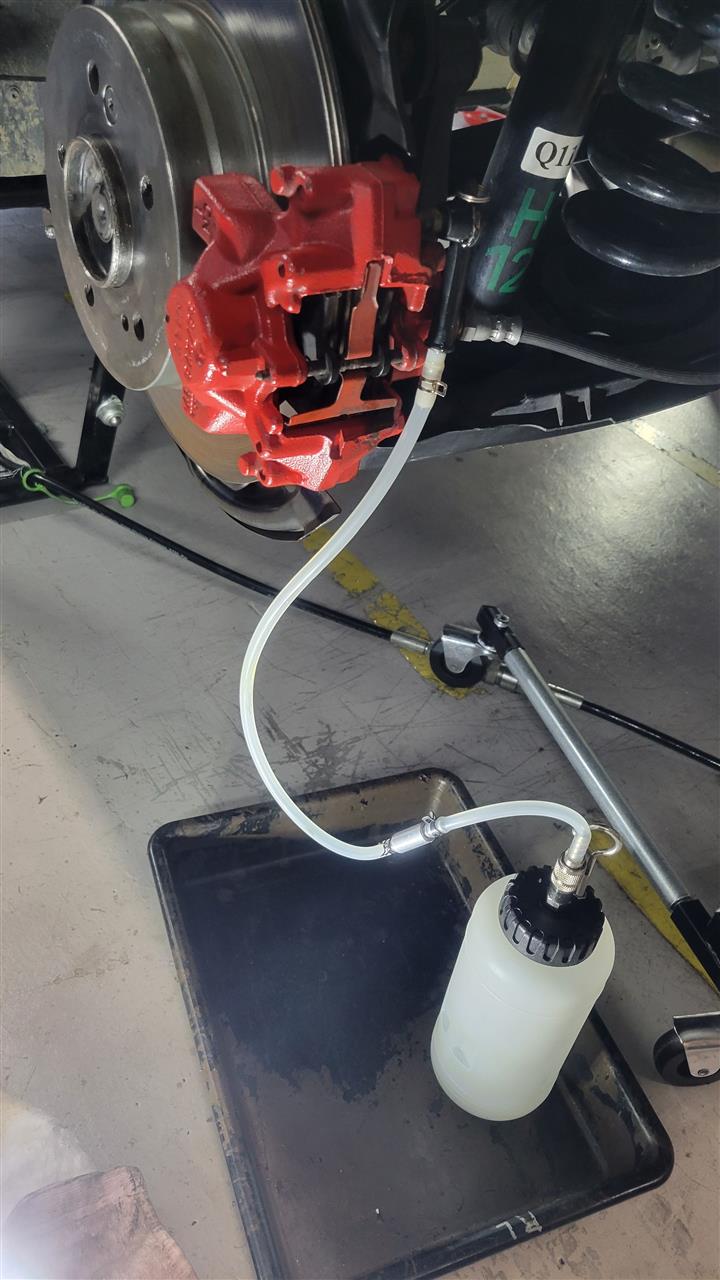

ワンマンブリーダーでリアから

alt


フロント
フルードはほとんどタンクに入りますが一部ぽたぽたと下に落ちてきます
先端を替えても変わらず

alt



約１リッター使い切りました
タンクの時は汚れを感じなかったがブリーダーにたまった液は結構汚い
タンクのフルードの色では判断を誤ることになる

alt


ローターの厚み
フロント右　27.2mm　
フロント左　26.8㎜
新品時28mm　摩耗限度25.4mm

パッドの厚み
フロント右　in:8.5㎜　out:8.5㎜
フロント左　in:8.6㎜　out:8.7m㎜
新品時17.3mm　摩耗限度2mm

どちらもまだ大丈夫
Posted at 2022/10/31 23:30:43 | コメント(0) | トラックバック(0) | SLK備忘録 | 日記
2022年10月30日 イイね！

フロントホイールハブの清掃とディスクロータの錆取

フロントホイールハブの清掃とディスクロータの錆取取り外したフロントの清掃作業から



使う道具は
このインパクト電動ドライバーとワイヤーブラシ

alt

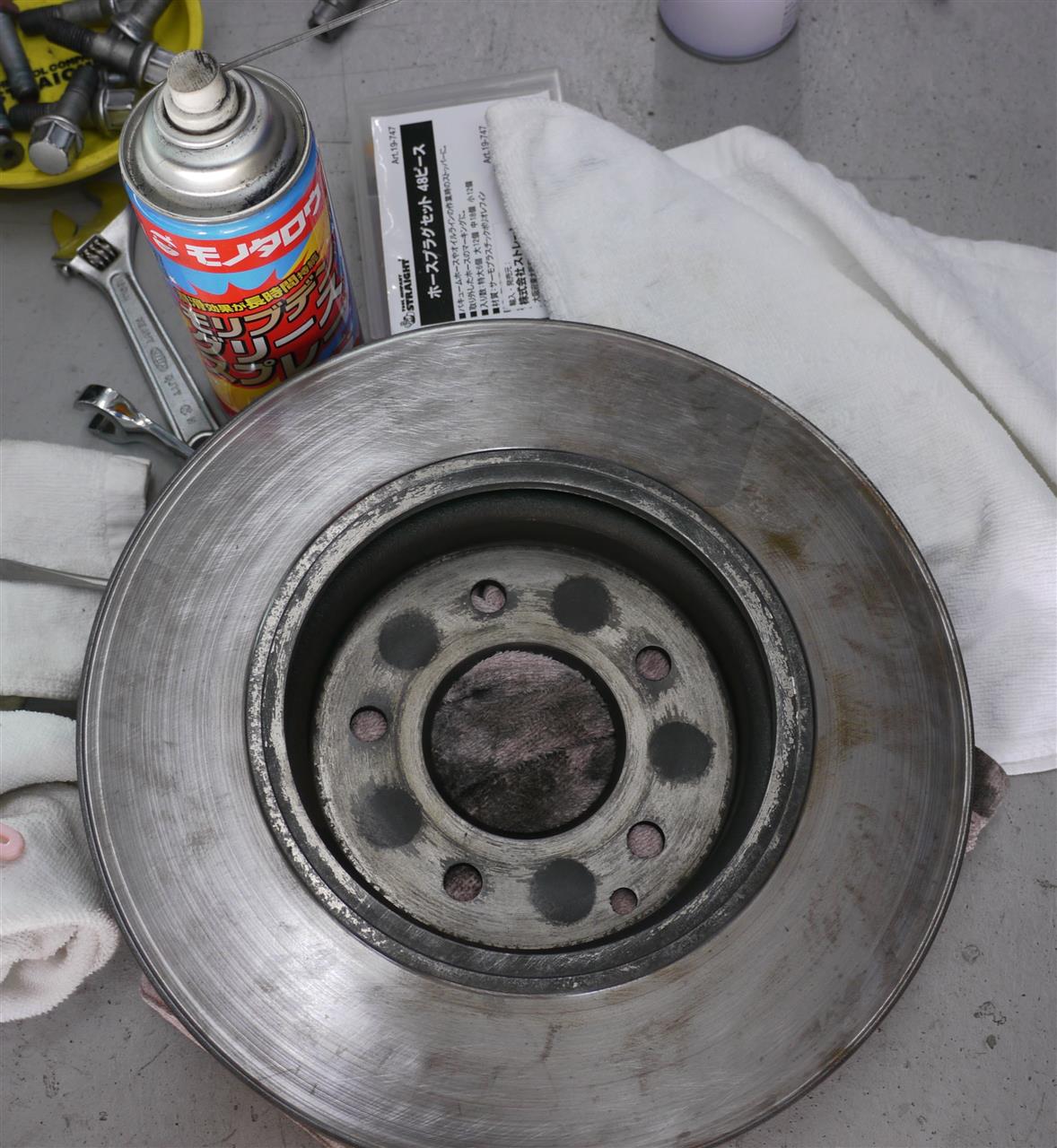

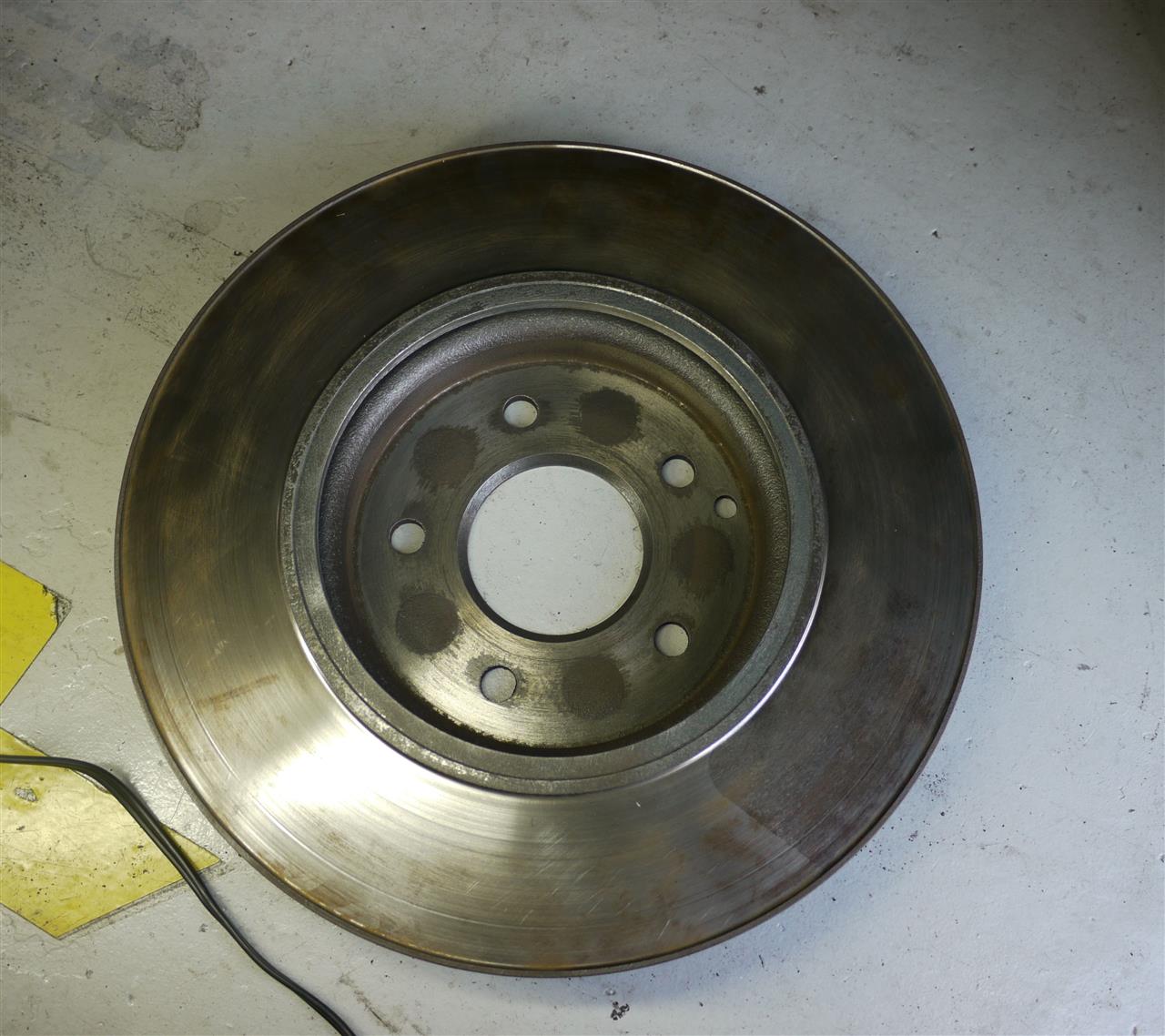

取り外したブレーキロータはこの通り錆まみれ

alt

alt

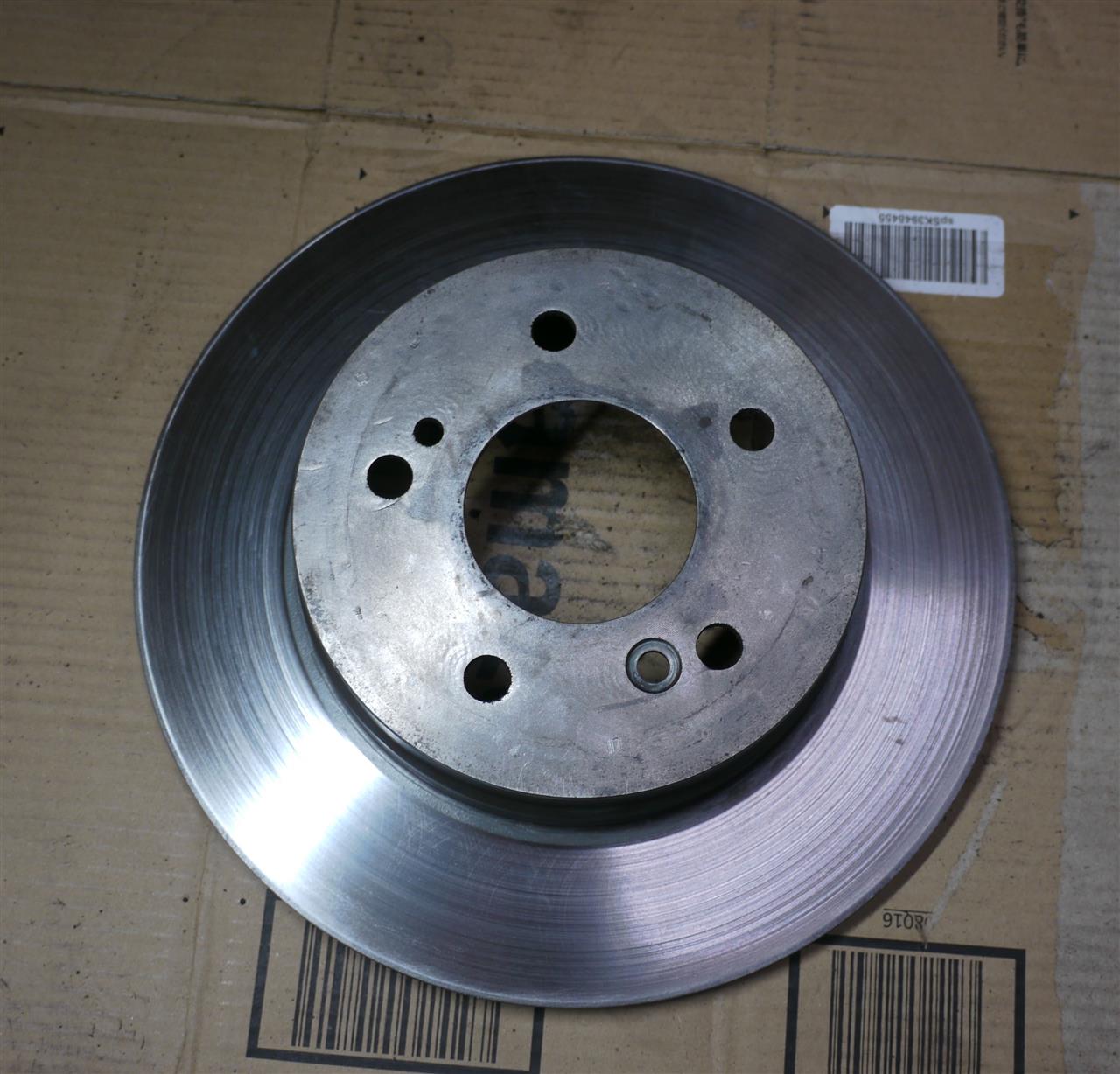

ローターも

alt

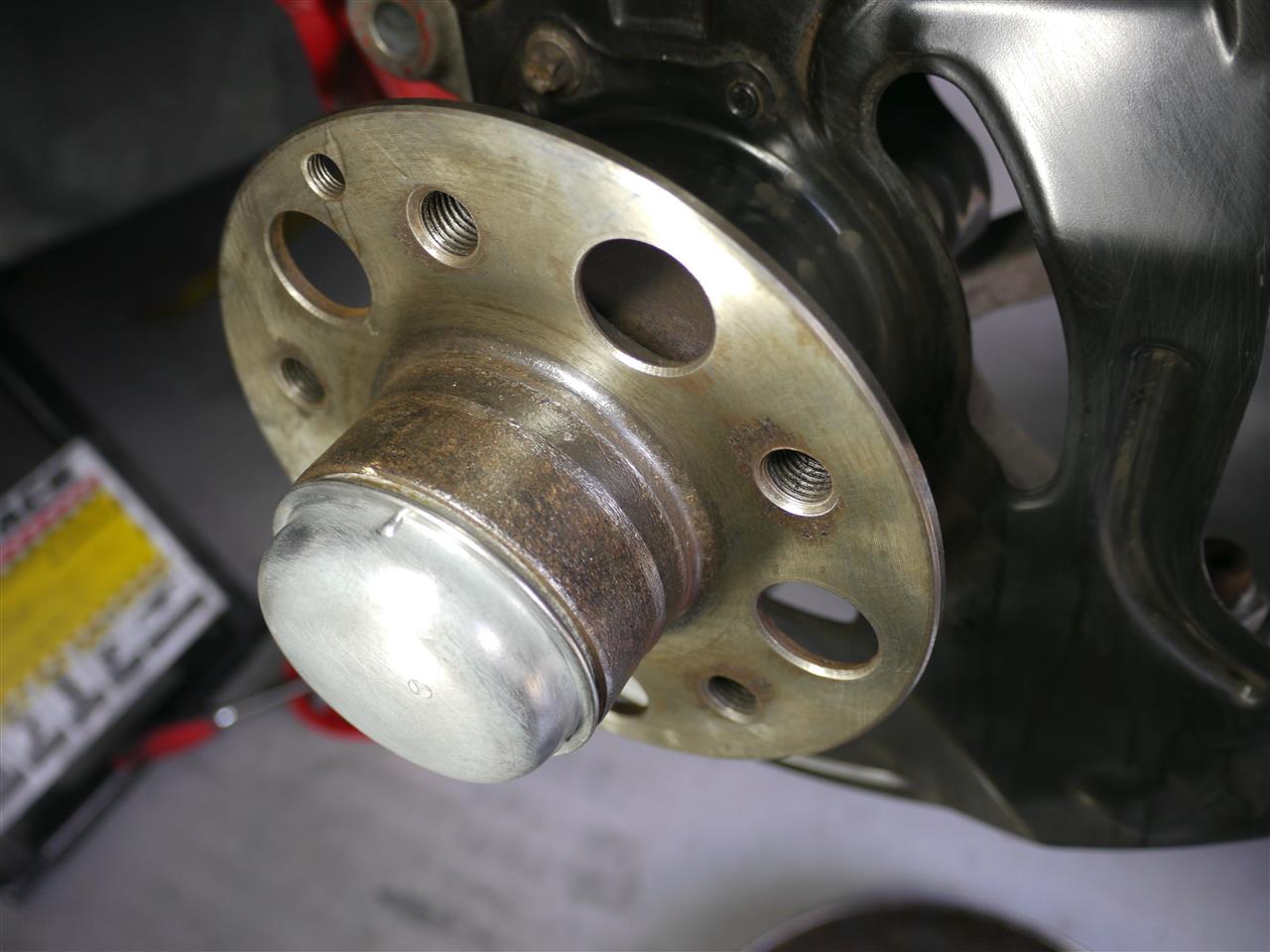

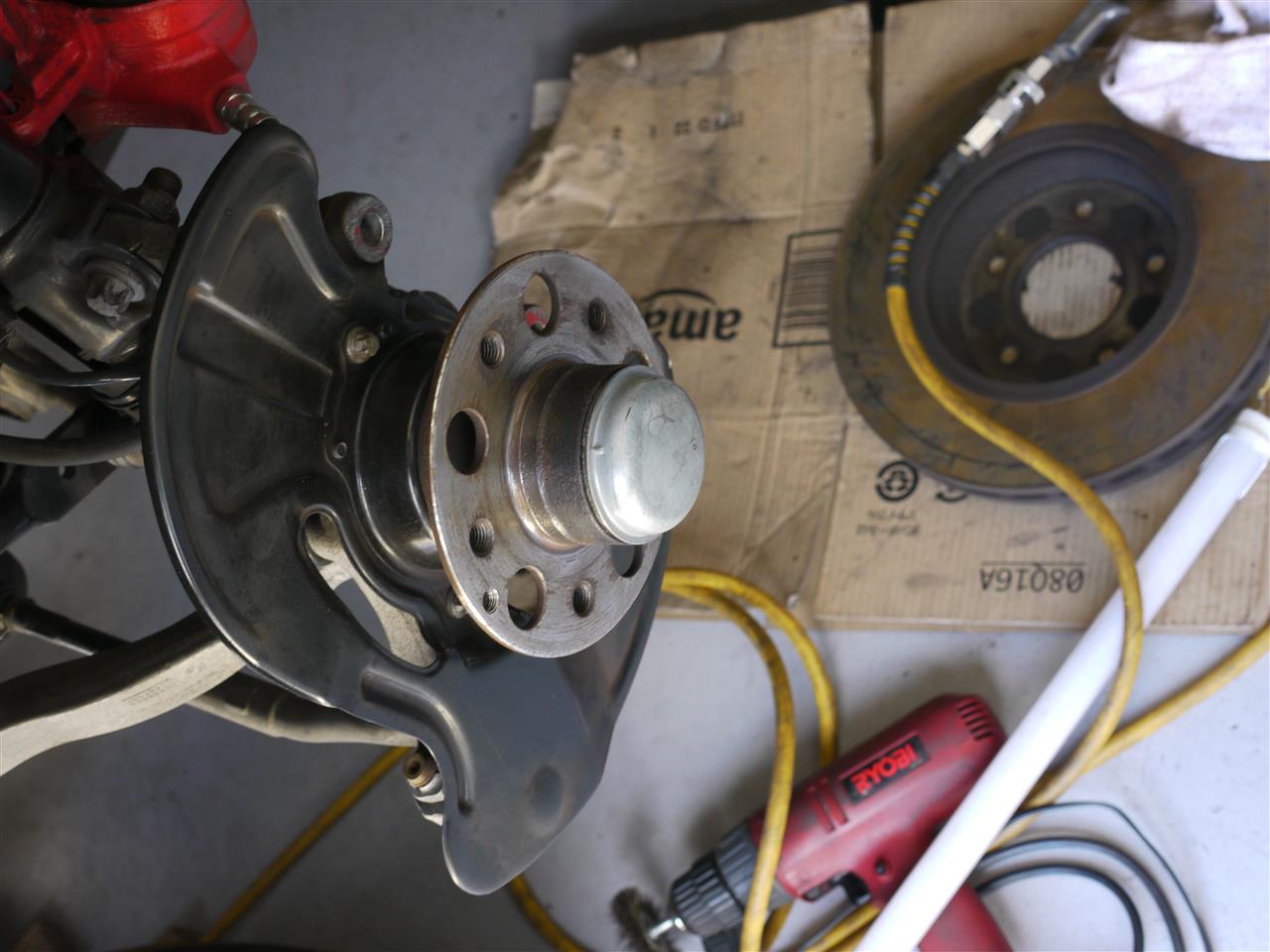

ハブもこの通り

alt

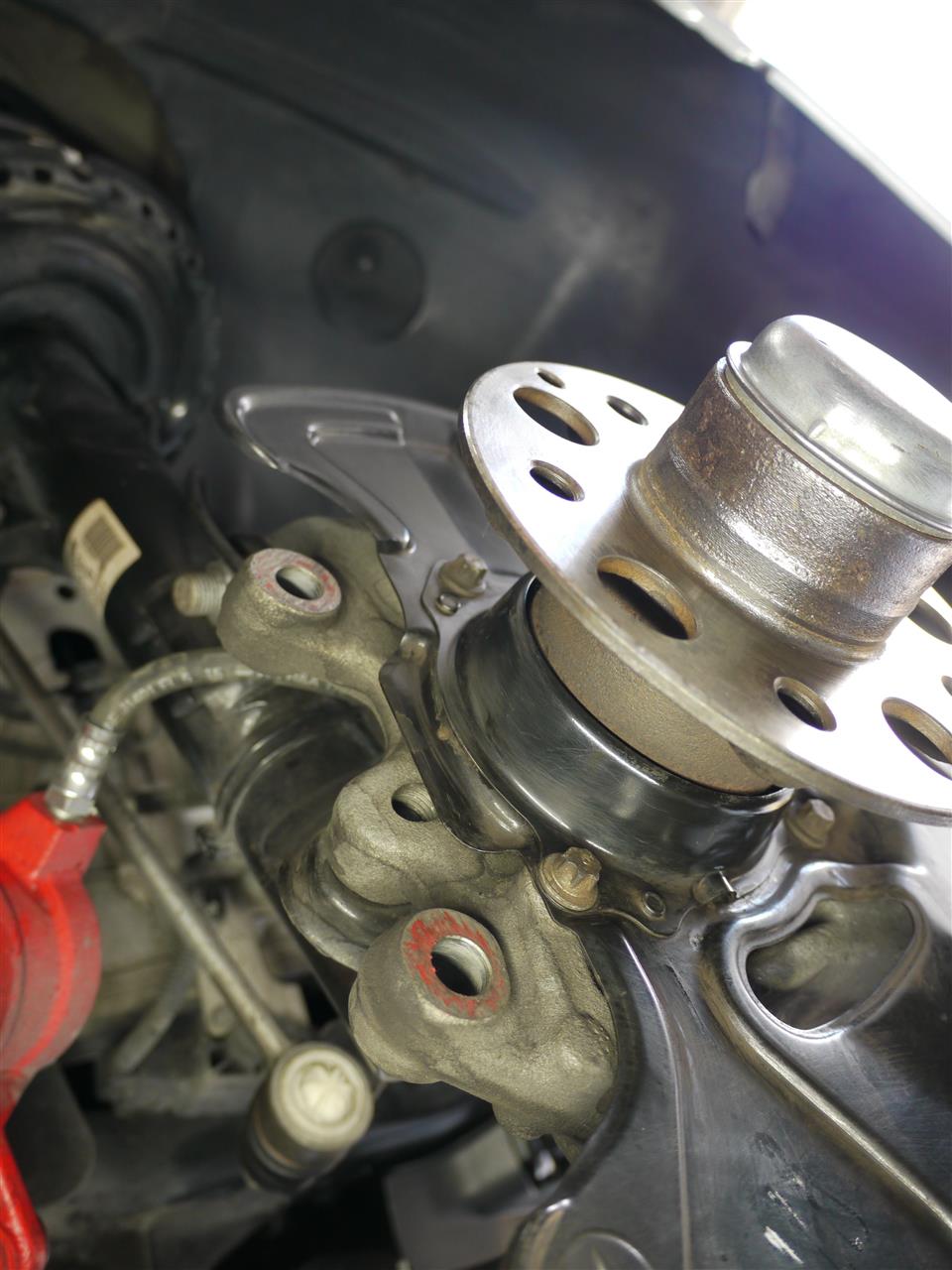

ハブ回りもきれいに

alt



ついでにこのゴムブーツもラバープロテクトで保護

alt



キャリパのピストンのラバーブーツはキャリパに入りません
キャリパのオーバーホールが必要なようです

alt



Posted at 2022/10/31 22:07:50 | コメント(0) | トラックバック(0) | SLK備忘録 | 日記
2022年10月29日 イイね！

昨日に続いてフロントブレーキロータ分解清掃

昨日に続いてフロントブレーキロータ分解清掃昨日の続き




左側のディスクをはめ込むのができない

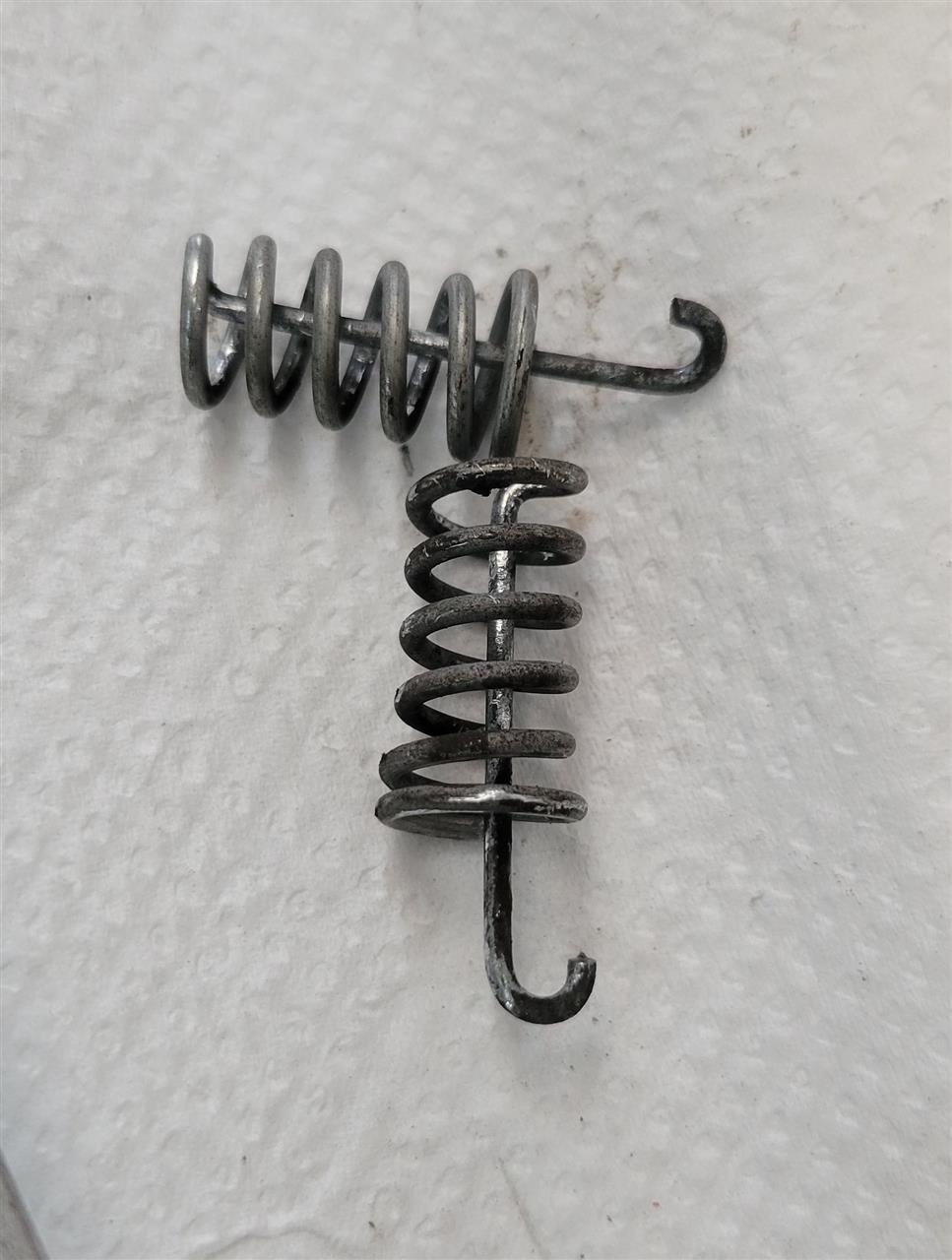

ドラムブレーキ固定金具を外して

alt

おかしいところがないか再確認
ドラムシューが手で上下に動く
ディスクがシューに引っかかってうまく入らない
ディスクを回転させながらなんとか挿入

alt

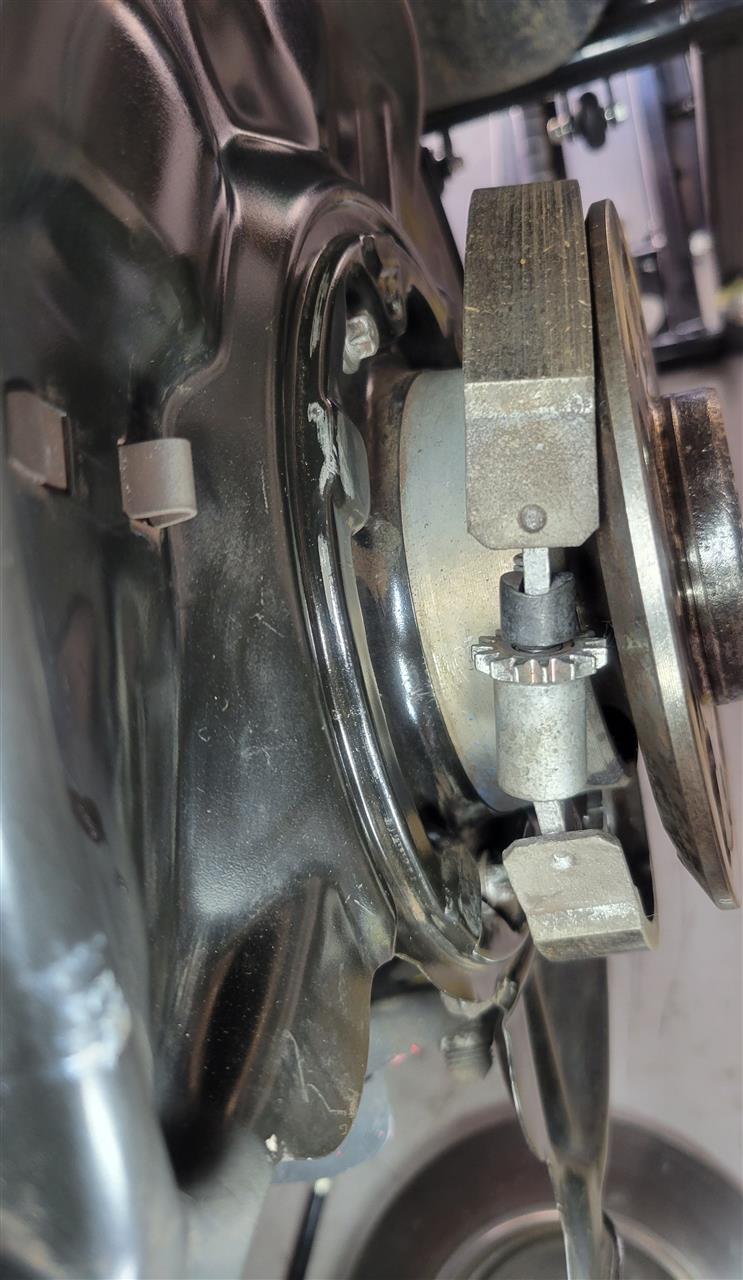

上記アジャスタを調整してハンドブレーキの左右の効きを調整
ハンドブレーキ戻した状態で左右のディスクが軽く回る程度
ハンドブレーキをノッチ1引いた状態ではディスクの抵抗が大きい状態
ハンドブレーキのノッチを2引いた状態ではディスクが手の力では回らない状態
に設定
何回も運転席と後輪の間を行ったり来たり

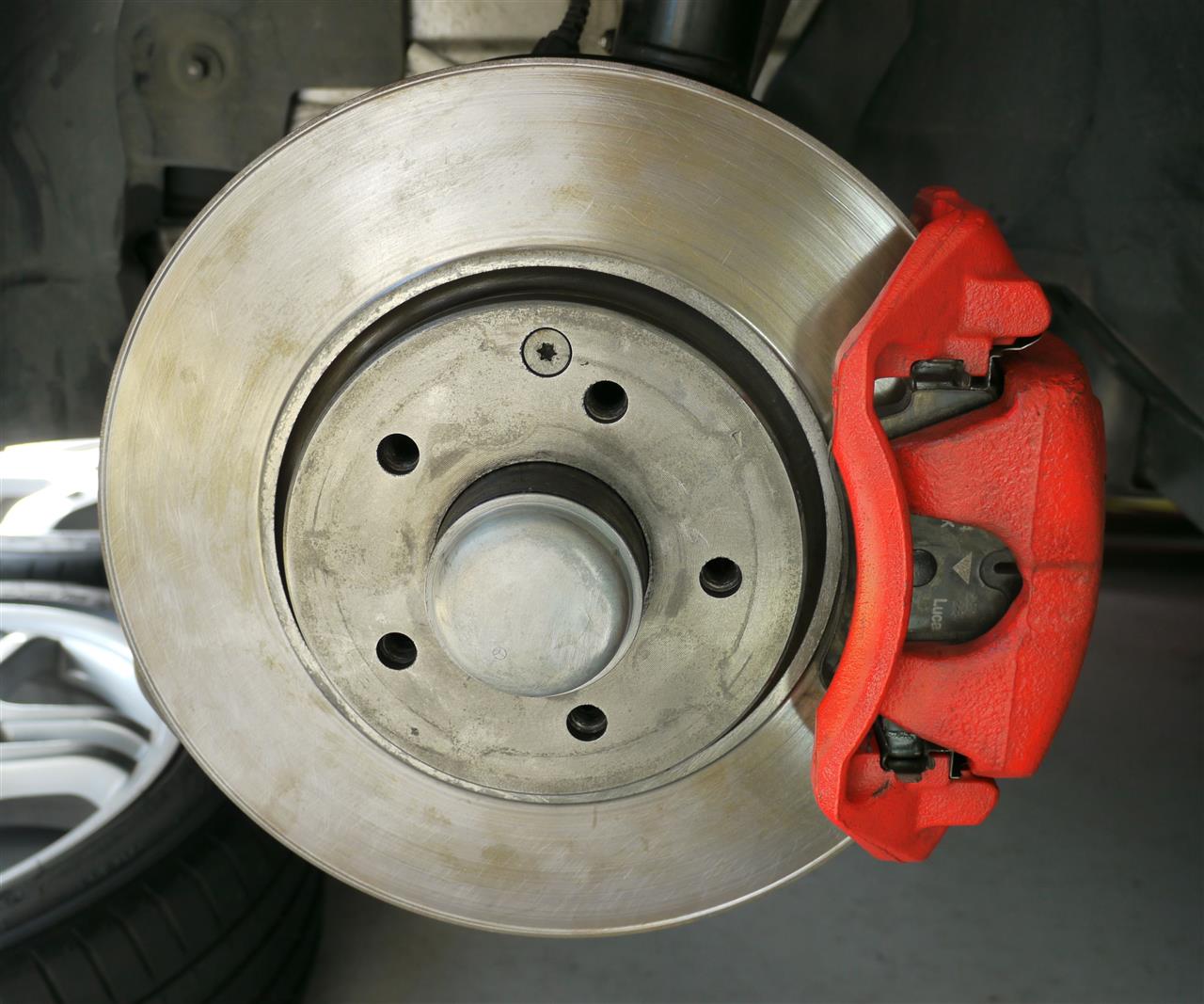

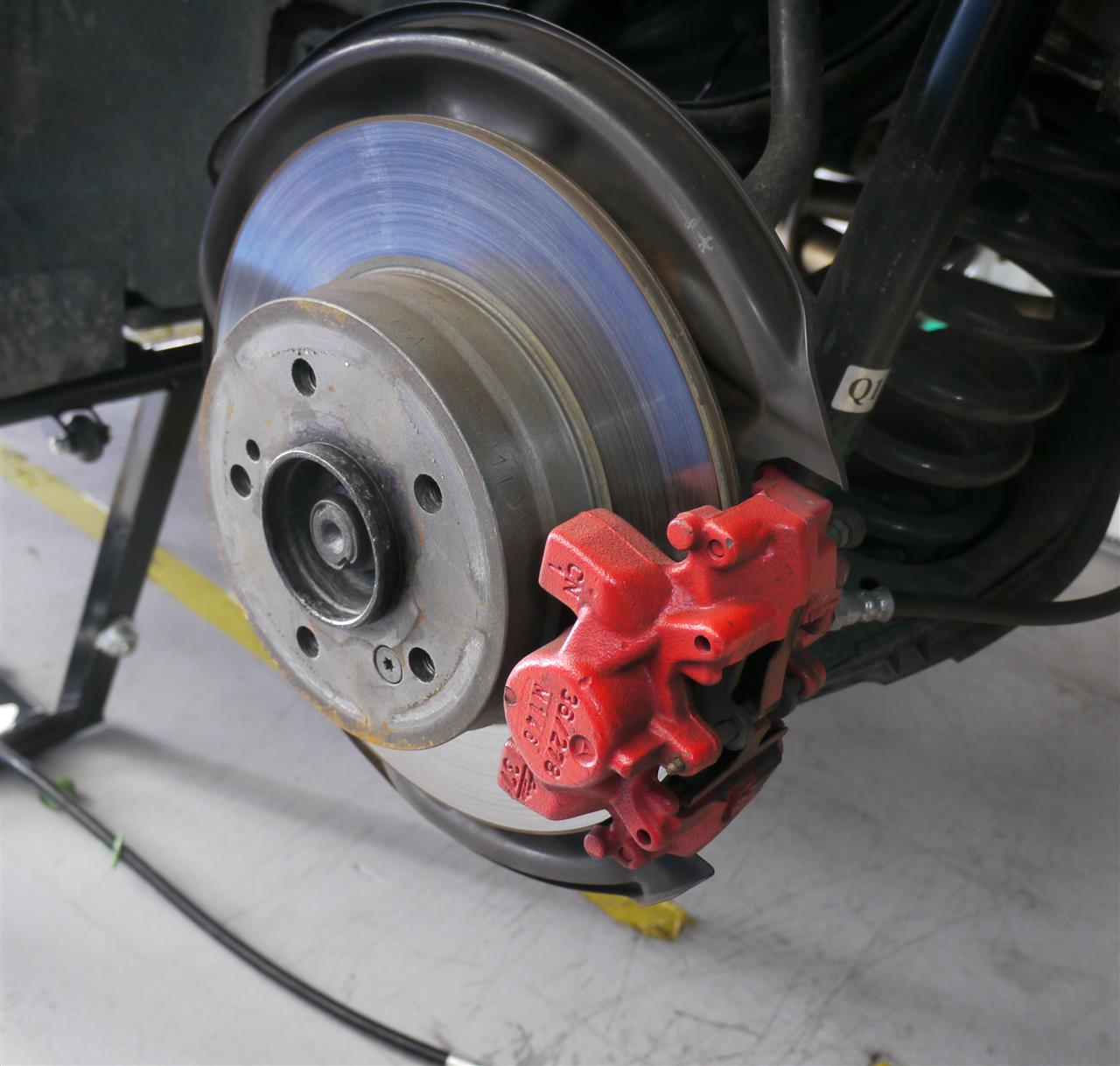

ブレーキ取付

alt



alt


ホイール取付

alt


alt


次は今まで一度も取り外していないフロントのディスクを取り外してみます
年のせいか左の腰が痛むので

alt


この出番
alt



alt



まずはブレーキを取り外せるか確認
前回18㎜の取付ボルトにネジロックを塗ったので心配
今回はブレーカーバーだけで取外しできました
でもネジロックがついているので最後まで力がいりました
前回初めて取り外した時よりはずいぶんましでした



alt

alt

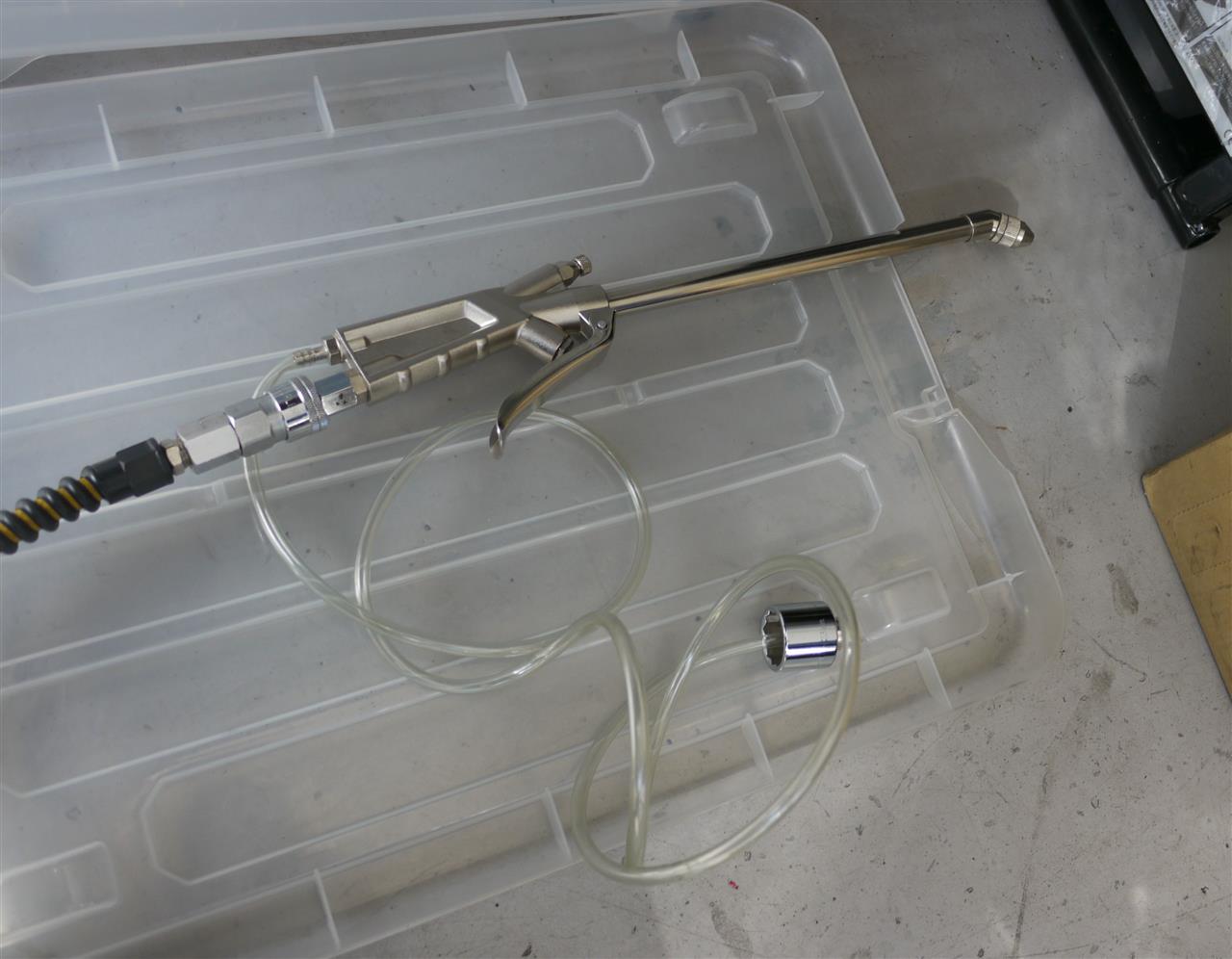

リアと同じようにフロントもエアガンで水を吹き付けて掃除

alt


給水口が軽いのでソケットを取付

alt



洗います

alt


次はブレーキの取外し

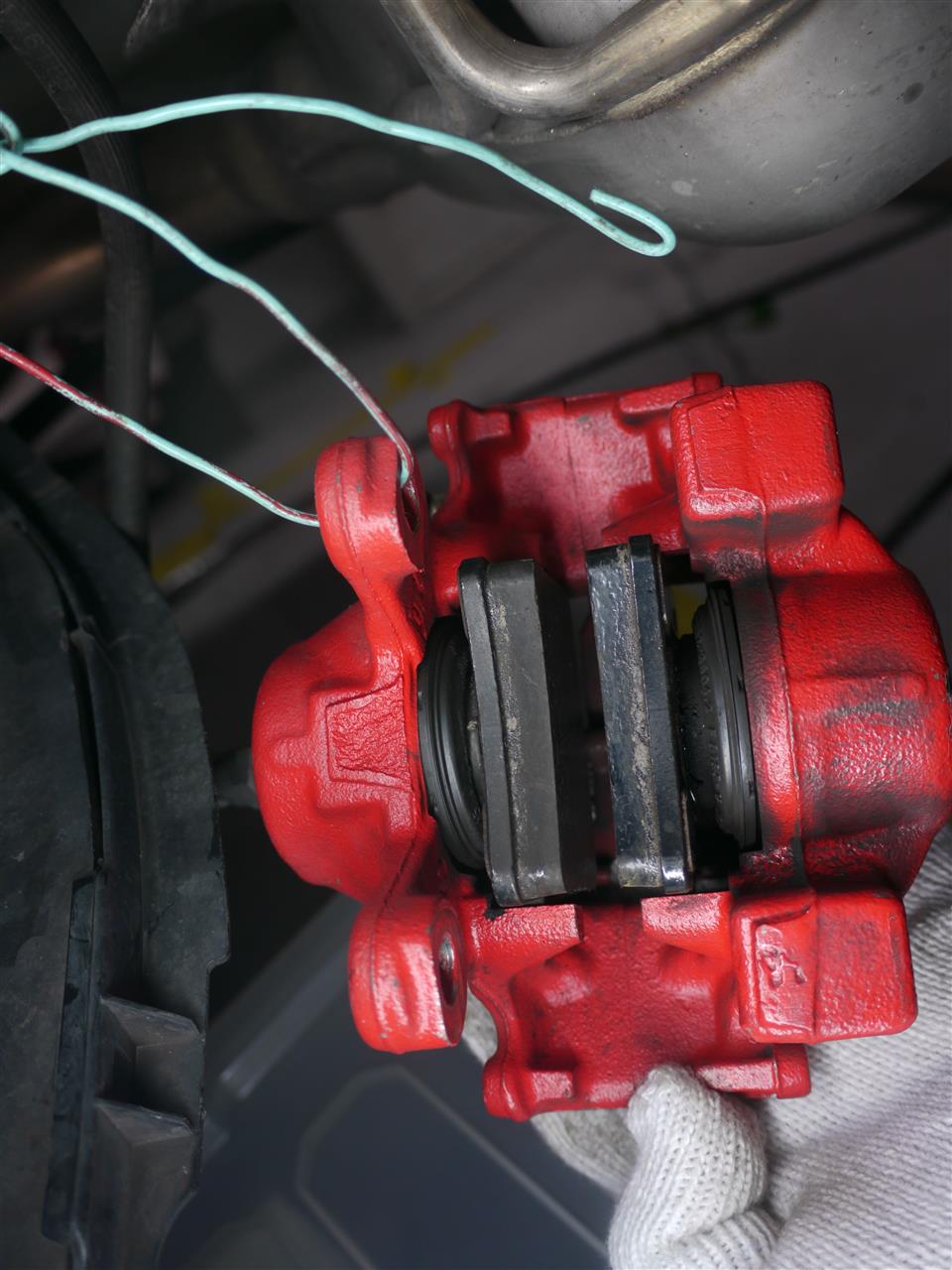

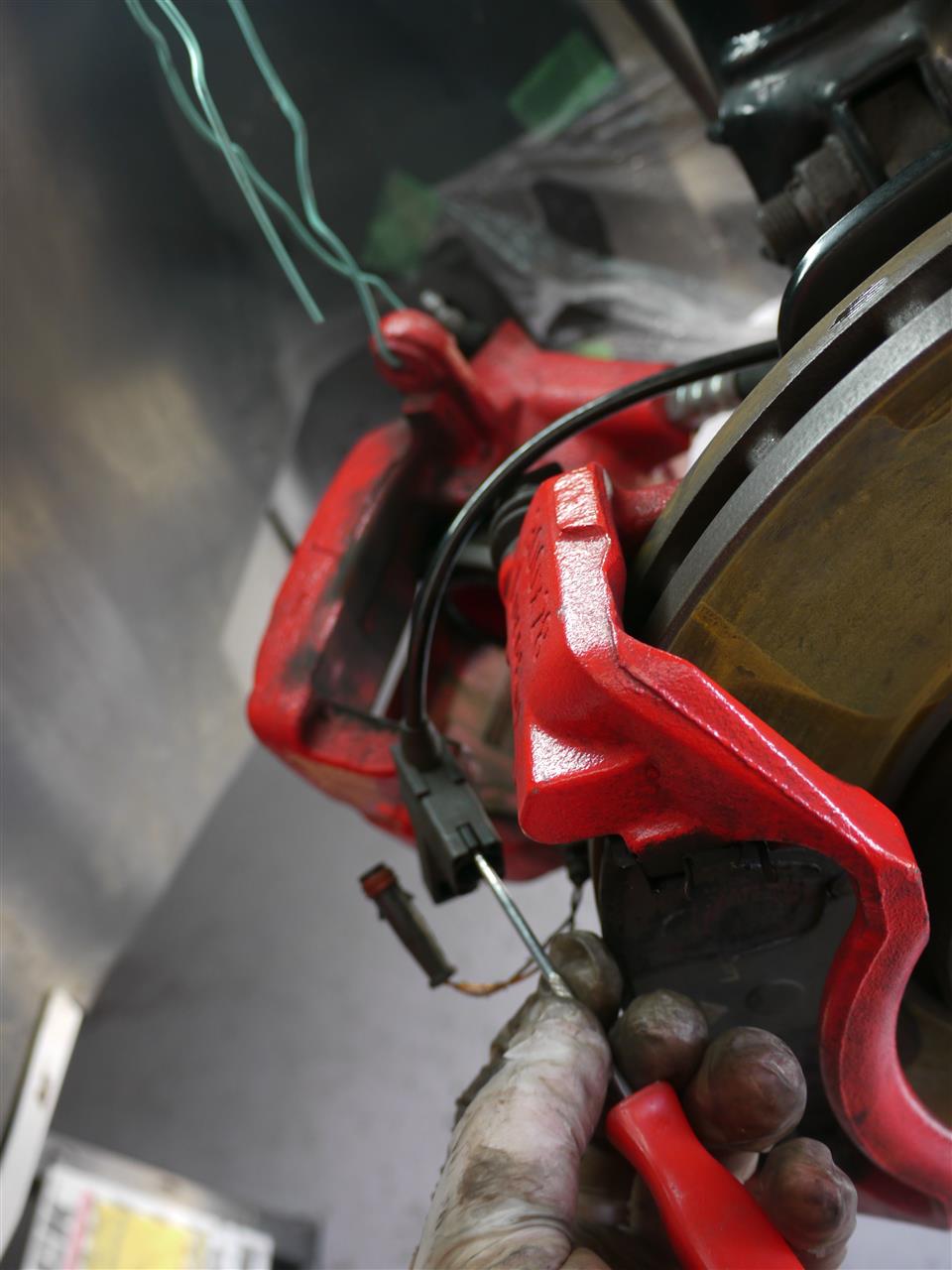

右側はパッドセンサー付きなので
コネクタのロックをピックツールを押し込みながら取り外す

alt

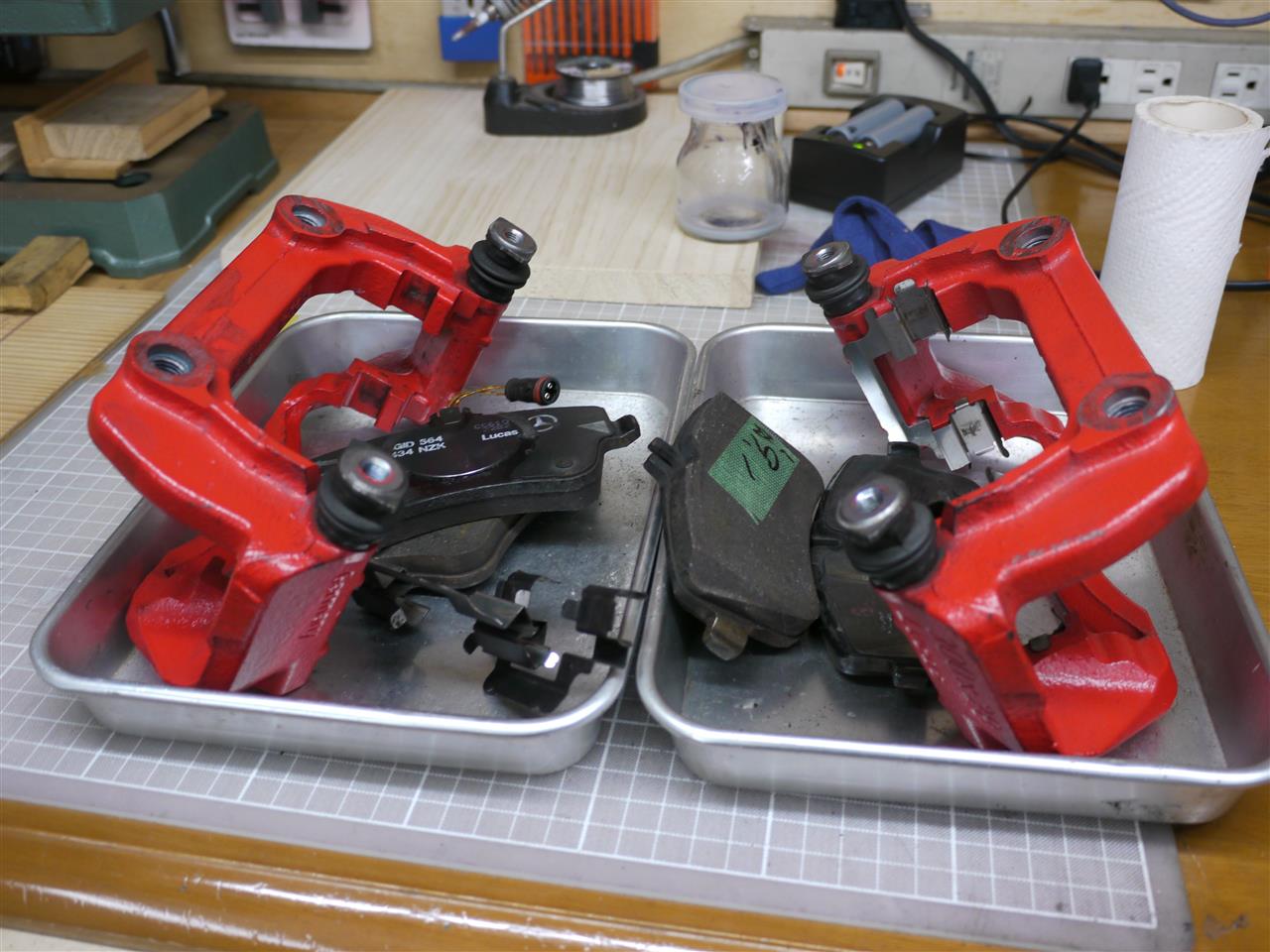

ブレーキキャリパを取り外して気が付きました
右側のピストン
ブーツの右側にピストンが見えます
ブーツがキャリパ本体から外れています
これはブレーキのオーバーホールが必要ですね

alt

左側は何とかOK

alt


オーバーホールから2年たっているのでもう一度フロント側だけ分解か...
水噴霧で結構きれいになりました

alt

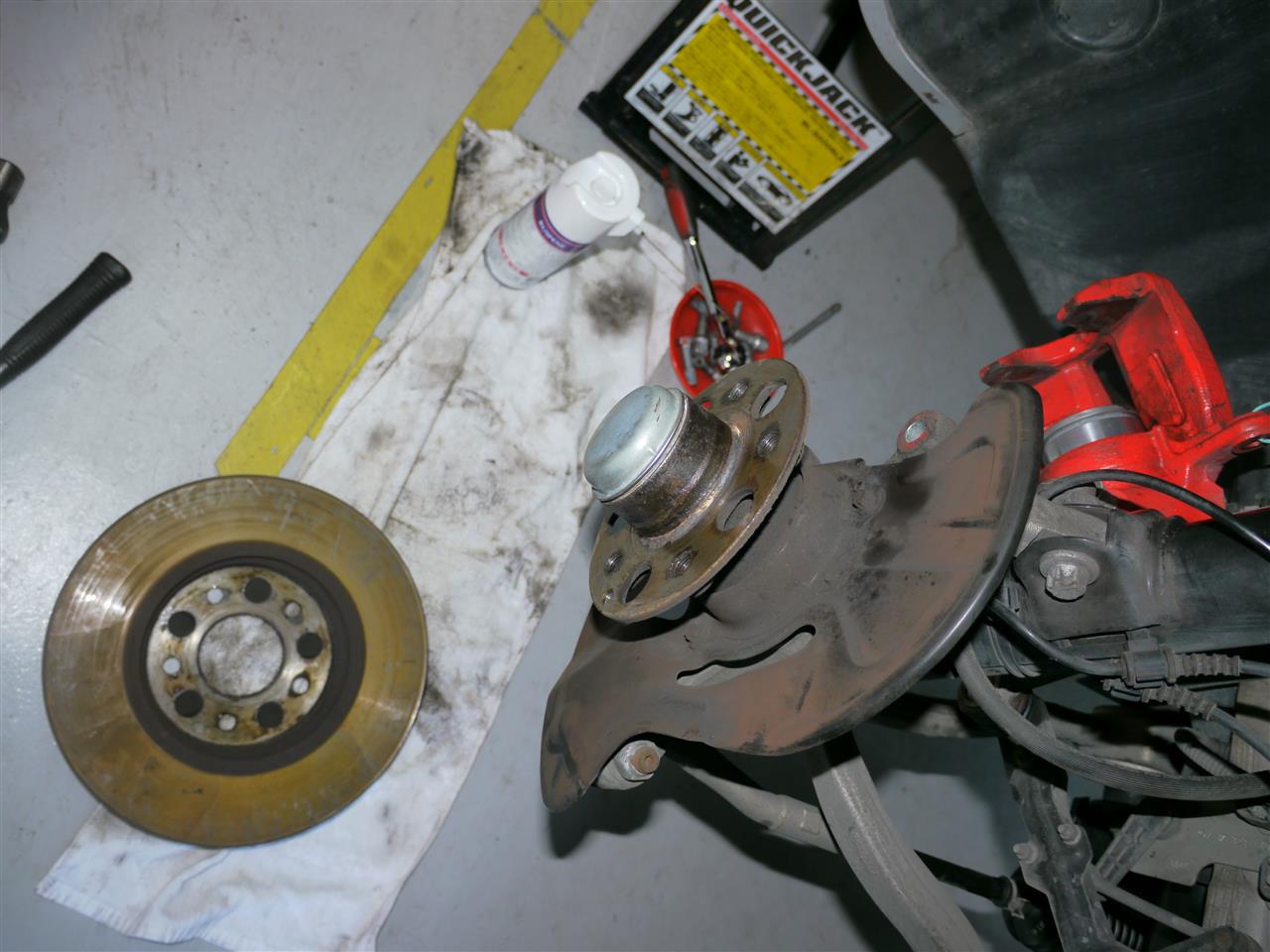

次はこのディスク外し
これが大変

ラスペネ攻撃
時間をおいて
前面からダブルハンマーでの打撃
後面からのゴムハンマーでの打撃　後ろからは力をいれにくい

この攻撃を4回繰り返してやっとのこと外れました
ラスペネが中まで浸透しないとダメだとわかりました

alt



alt



あー疲れた

Posted at 2022/10/29 21:44:58 | コメント(0) | トラックバック(0) | SLK備忘録 | 日記
2022年10月27日 イイね！

パーキングブレーキ点検整備

パーキングブレーキ点検整備ATF交換のついでに前回の車検整備で取り外せなかった
リアブレーキロータ取外しに挑戦です

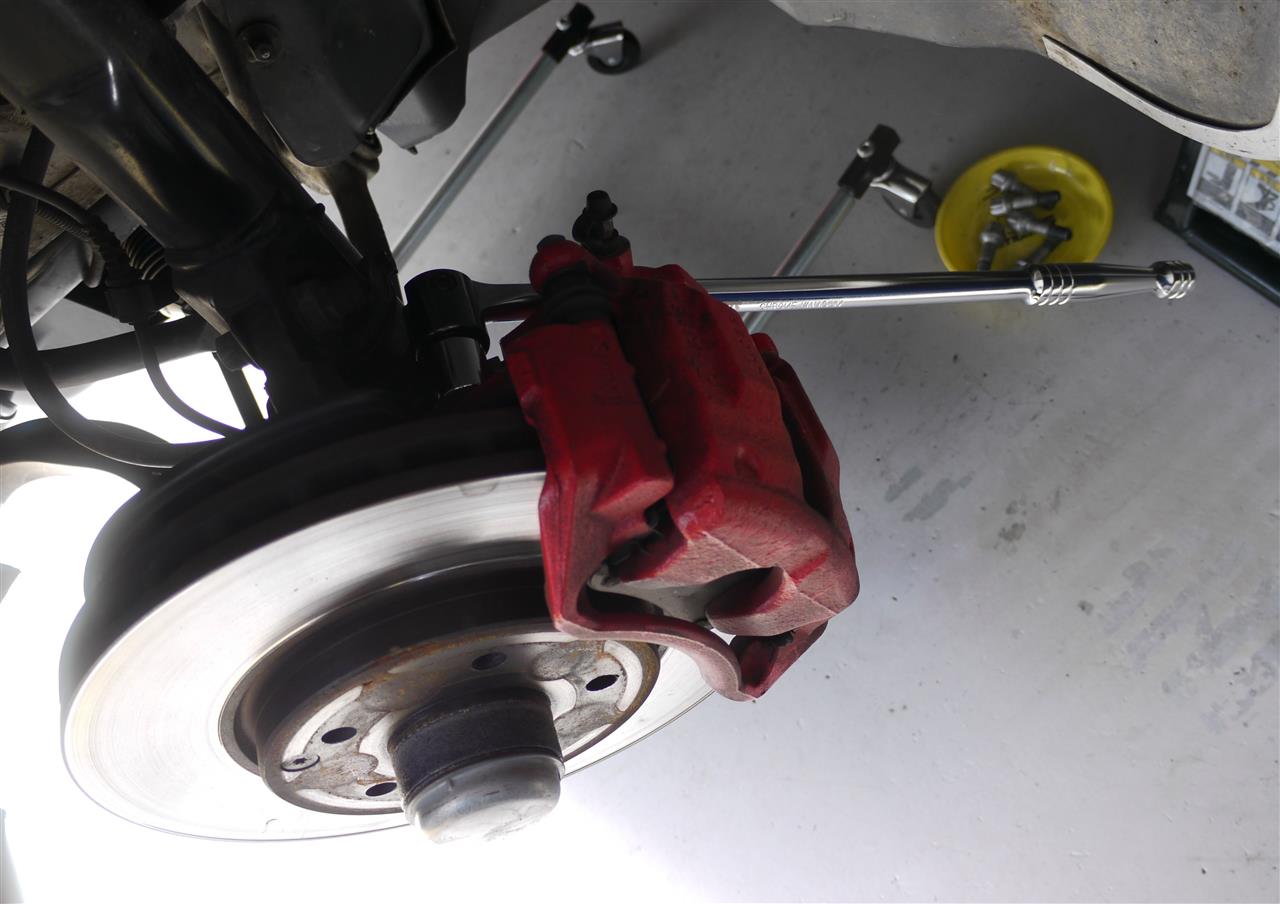

まずはブレーキキャリパの取外し
16㎜のボルト2本で止まってます

alt

alt

取り外したキャリパはスプリングに引っ掛け

alt

alt

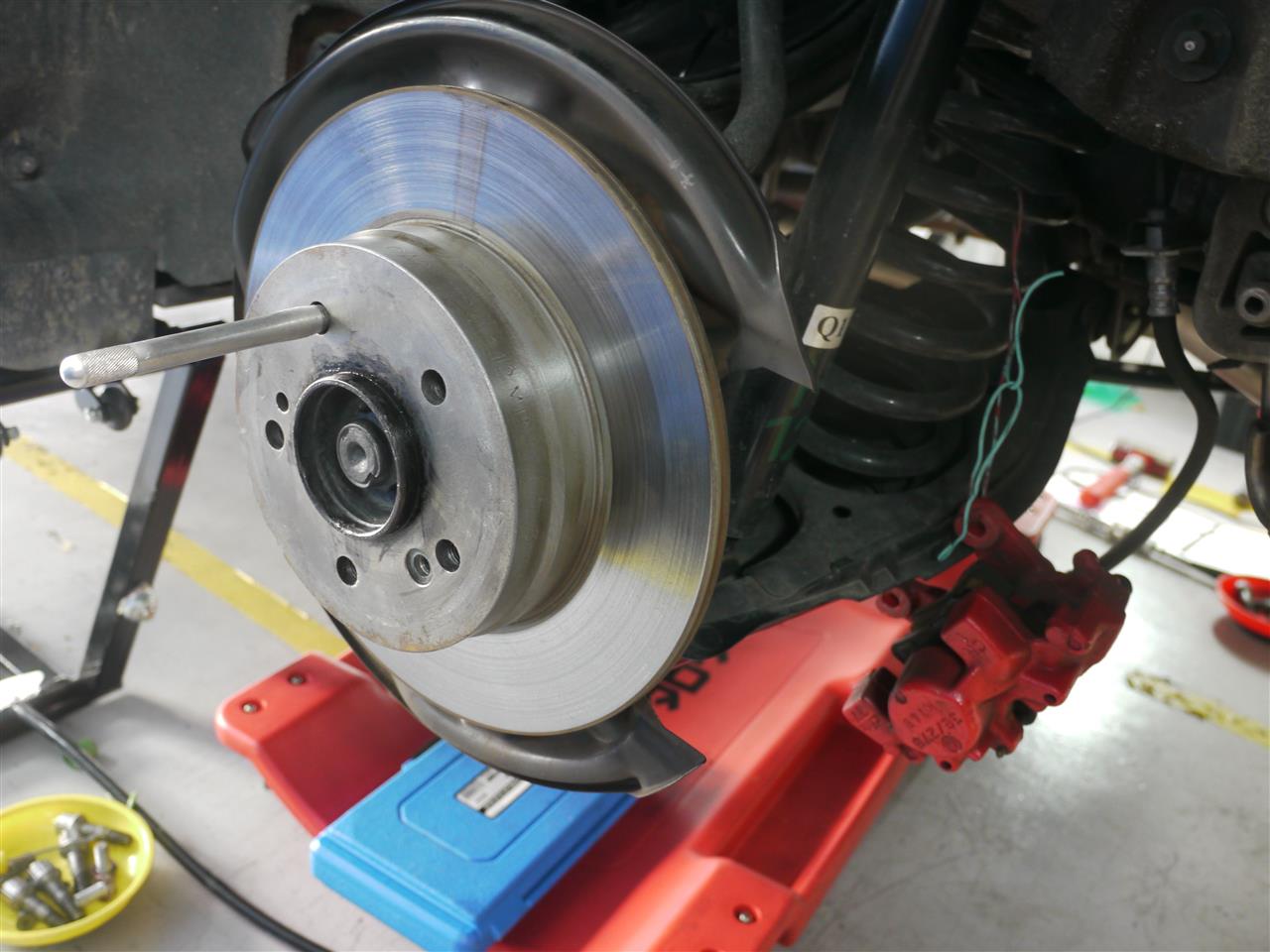

次にこのローターを取り外すのですが
1度取り外せなくて断念したことがあります
今回は時間が十分あるのでチャレンジします
ダブルハンマーでショックを与えただけでは外れません
ゴムハンマーでブレーキ面を裏からたたいたら左側は簡単に外れました
右側は下記動画の通りなかなか外れません
どうも中のドラムブレーキパーツが引っかかっているようです
仕方ないのでドラムブレーキのアジャスターを縮めてこじりながら
外しました

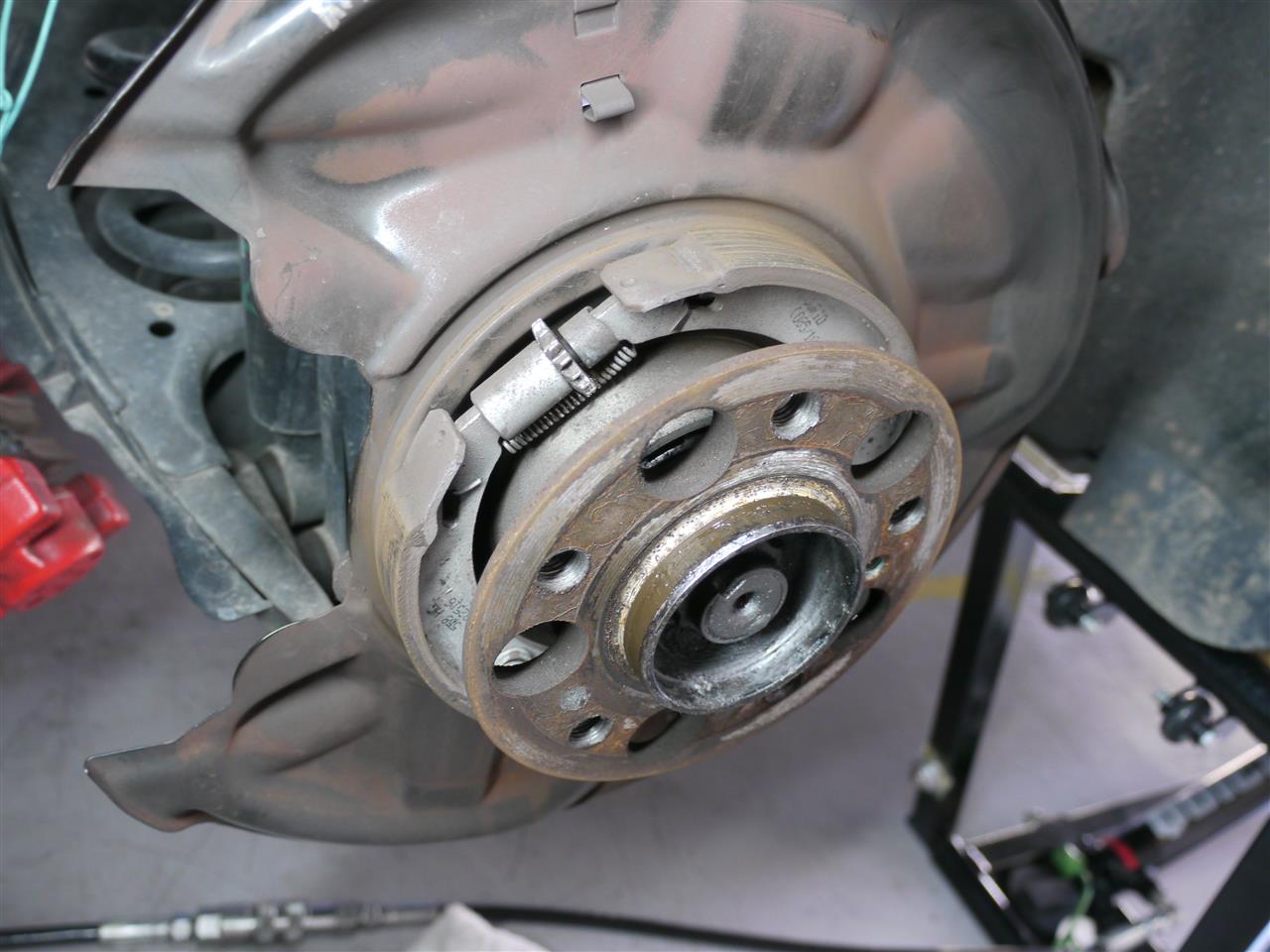

左右とも中は錆で固着していました

左側

alt

alt

右側

alt

alt

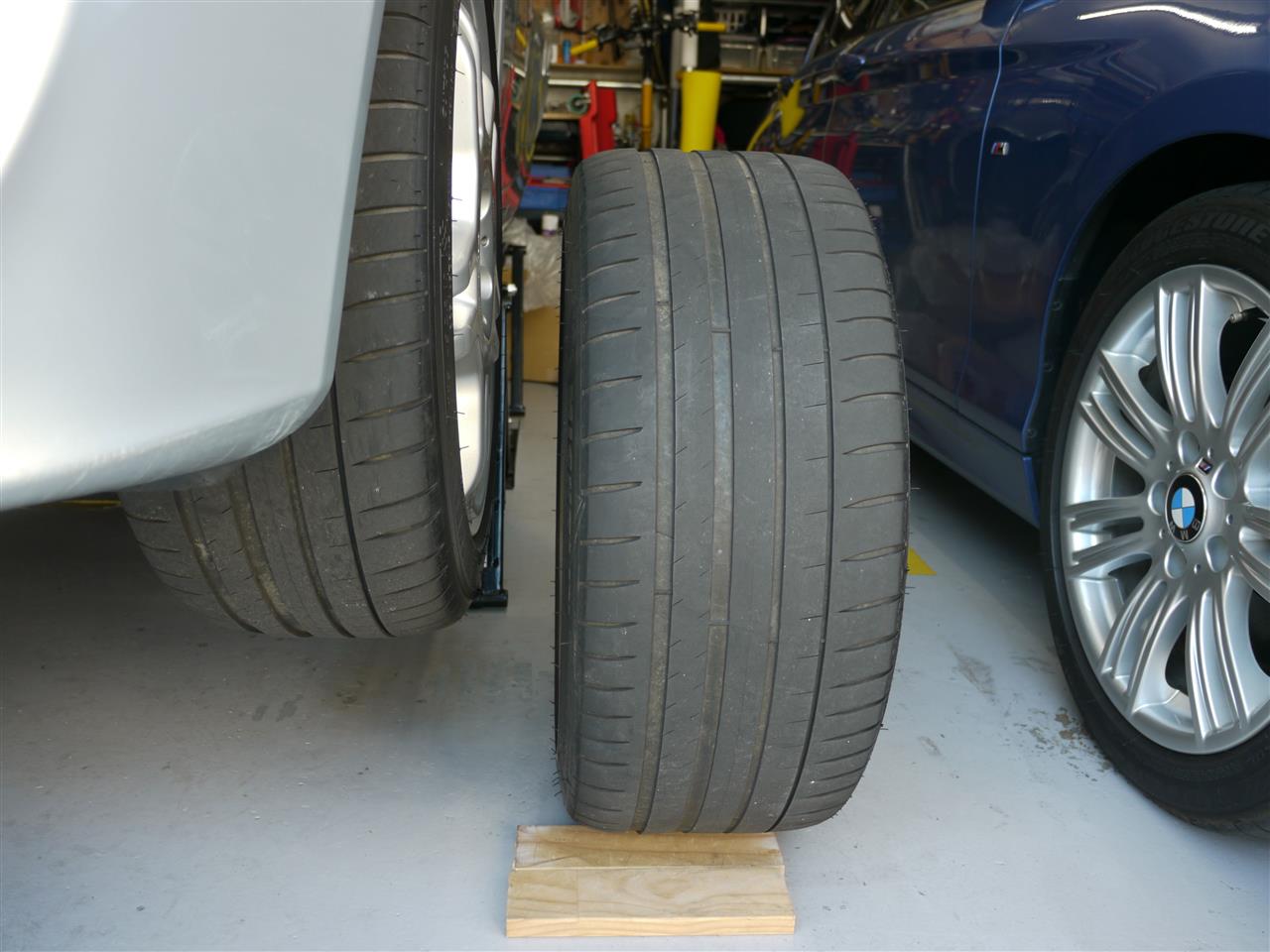

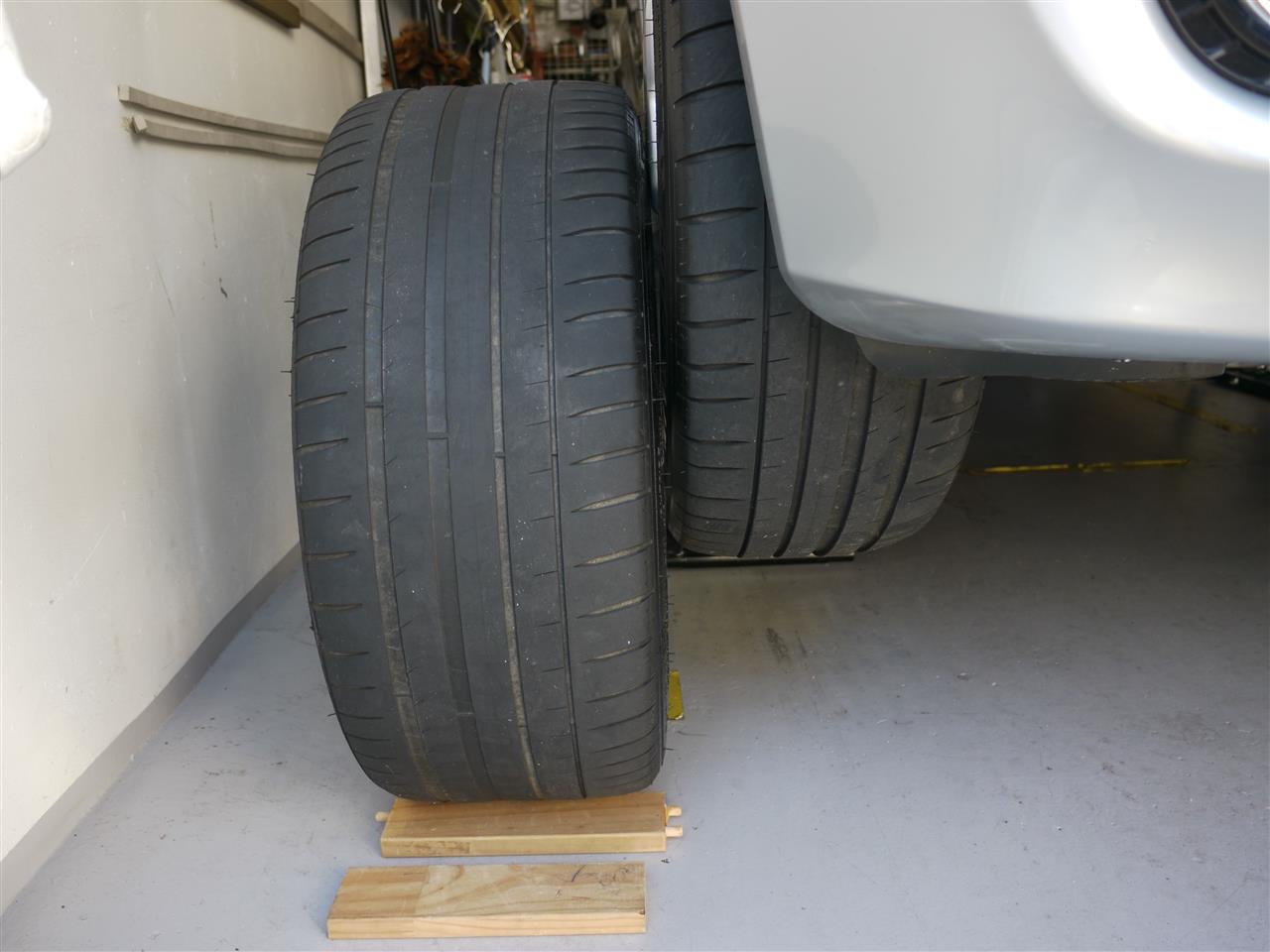

取り外したタイヤを洗っていて気が付きました

2019年11月の車検時　33,800Km で交換してから3年目
12,200Kmしか走行していません
フロントとの差が激しすぎる

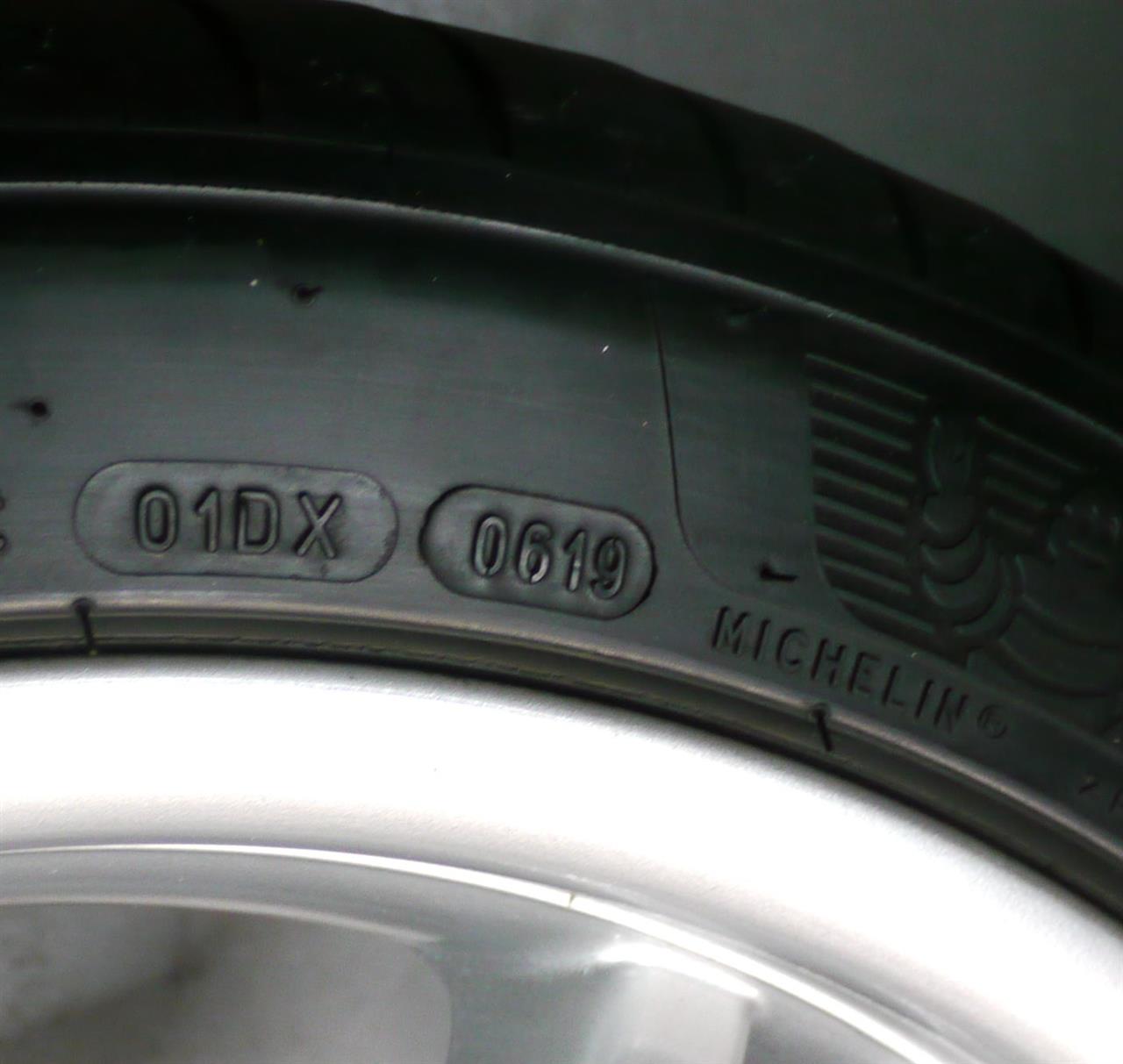

タイヤは2019年製造
alt

alt

alt

alt

alt

良くて3㎜程度
こんなこと初めてです
峠でエンジンブレーキ多用したからか？
フロントタイヤ　6㎜程度あります

alt


次はハブとキャリパの清掃
清掃前

alt

alt

これで清掃

alt

清掃後

alt

alt


ローターとハブはワイヤーブラシを電動ドライバーに付けて磨きました
右

alt

alt



左

alt

alt


ハブ右側

alt


ハブ左側

alt

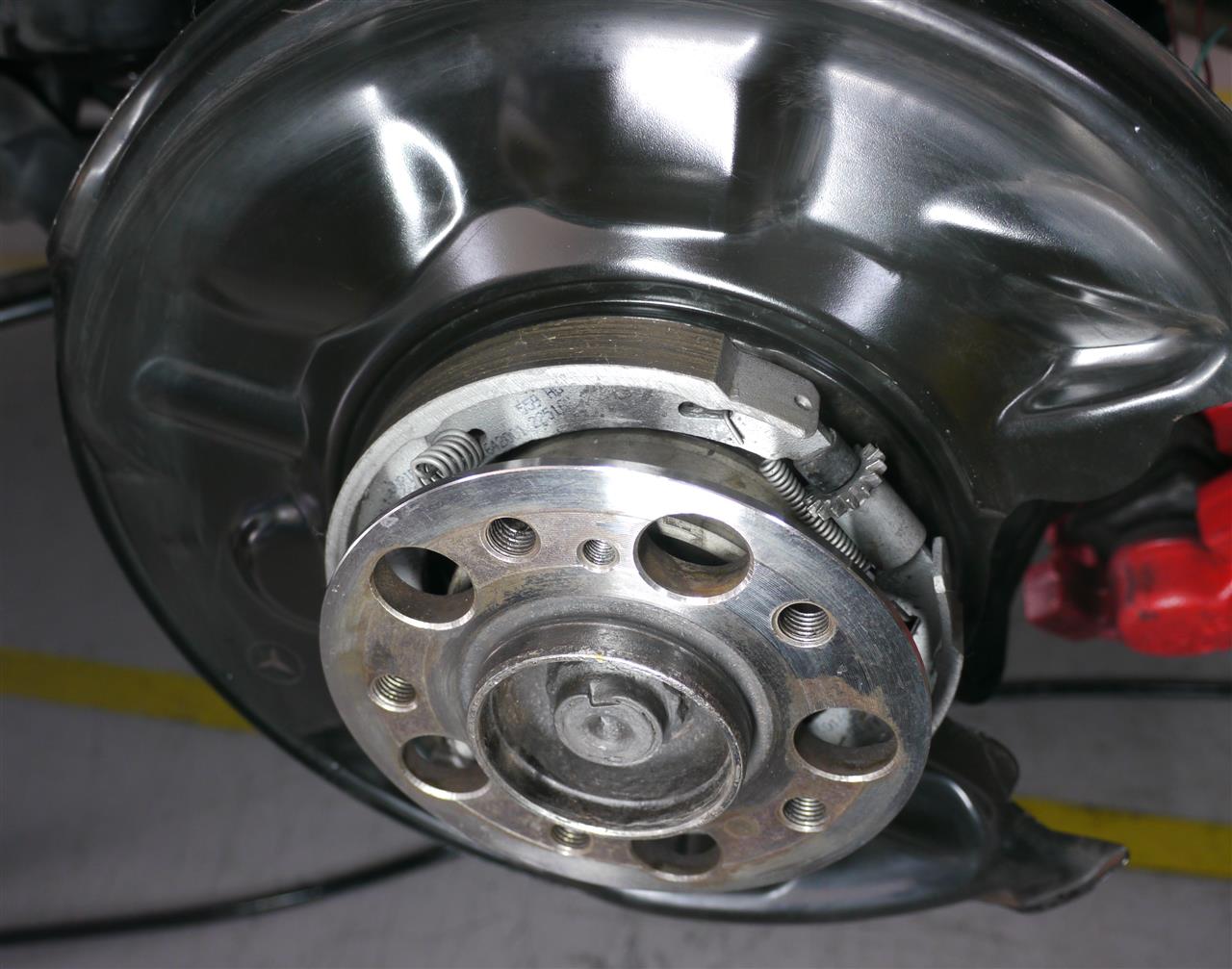

ブレーキシューの確認とグリスアップ

alt



パーキングブレーキのアジャスタ調整

ディスクとパッドの残量計測

左右とも8.7㎜　初期9.0㎜　摩耗限度　7.3㎜　
まだまだ大丈夫

alt

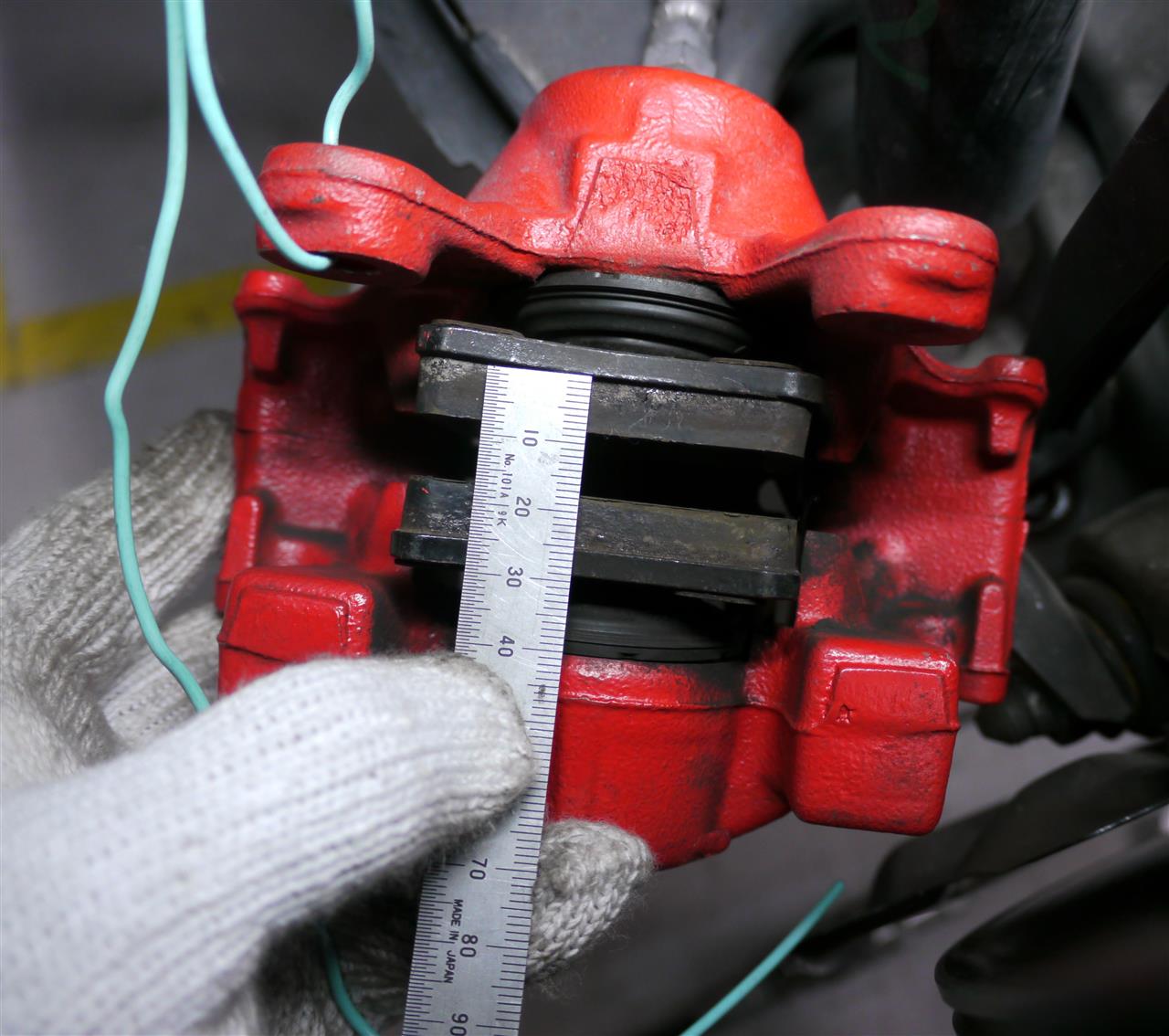

ブレーキパッド厚み
左右とも7.5-8㎜
右側

alt



左側

alt

取付はまた明日

Posted at 2022/10/27 21:27:19 | コメント(0) | トラックバック(0) | SLK備忘録 | 日記
2022年10月23日 イイね！

ATF注入

ATF注入昨日注文したトルクレンチが届いたので
ATF交換作業の続きを実施









届いたレンチ
5-25Nm

alt


左が今まで使ってた13.6Nmから設定可能のレンチ

alt

道具がそろったところで
確認ゲージを突っ込んでどこで測定しているか確認の準備

alt

仮取り付けのドレンパンを取外したところ

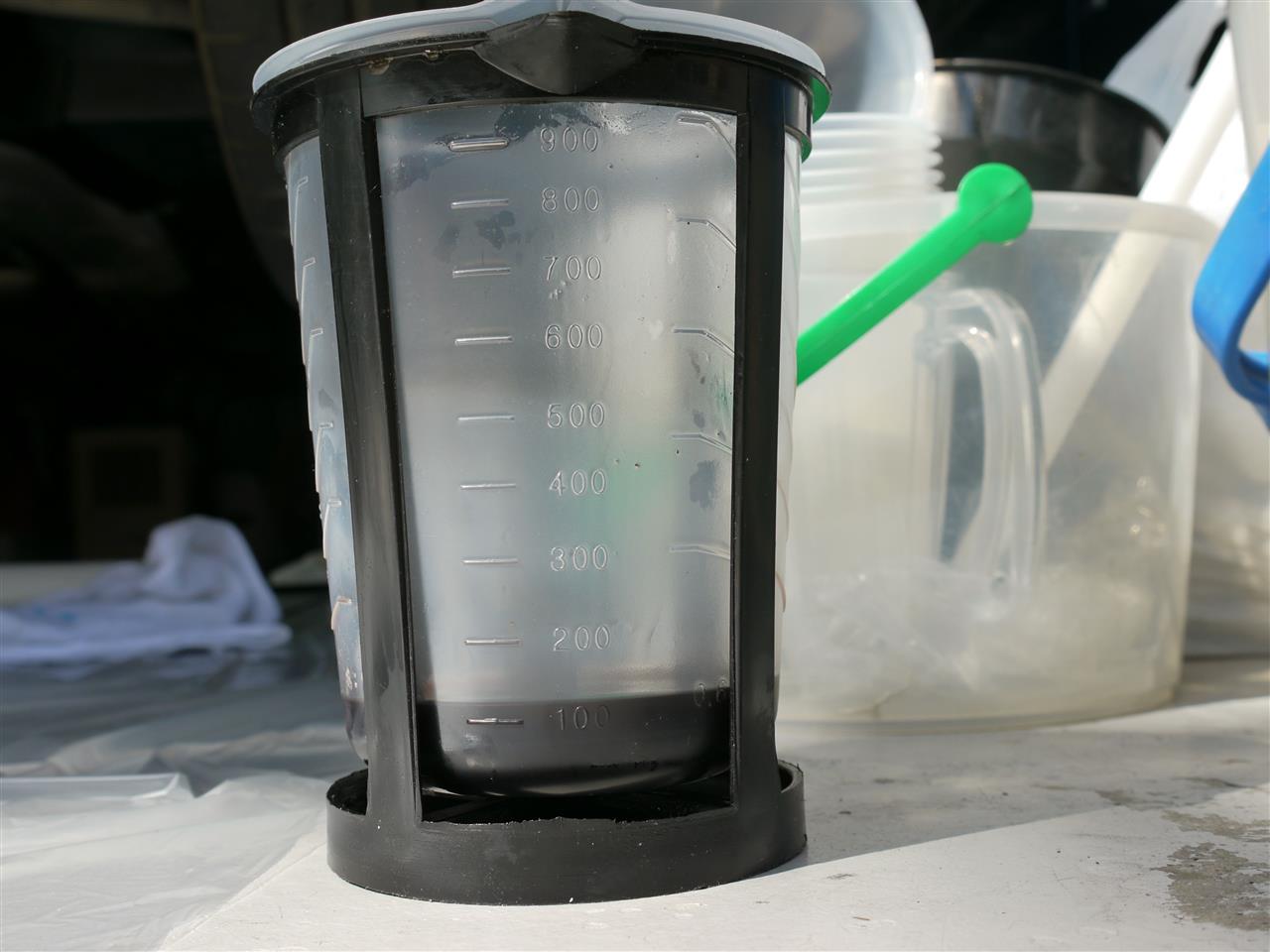

一晩で結構たまっていました

alt

100㏄強

alt

ゲージの先端はというと
こんなところに　ちゃんと垂直に測定できるようになっていました

alt


８Nmできっちり締め付け完了

alt


純正ATFをまず3本ここから投入
入念に養生

alt



ATF

alt






alt


温度で容量かわるのかな？

合計で3.75リッター投入

廃油を元の容器に戻し

3リッターと残り750㏄

alt


alt


いっぽんの残り250㏄を５００ｍLのペットボトルに

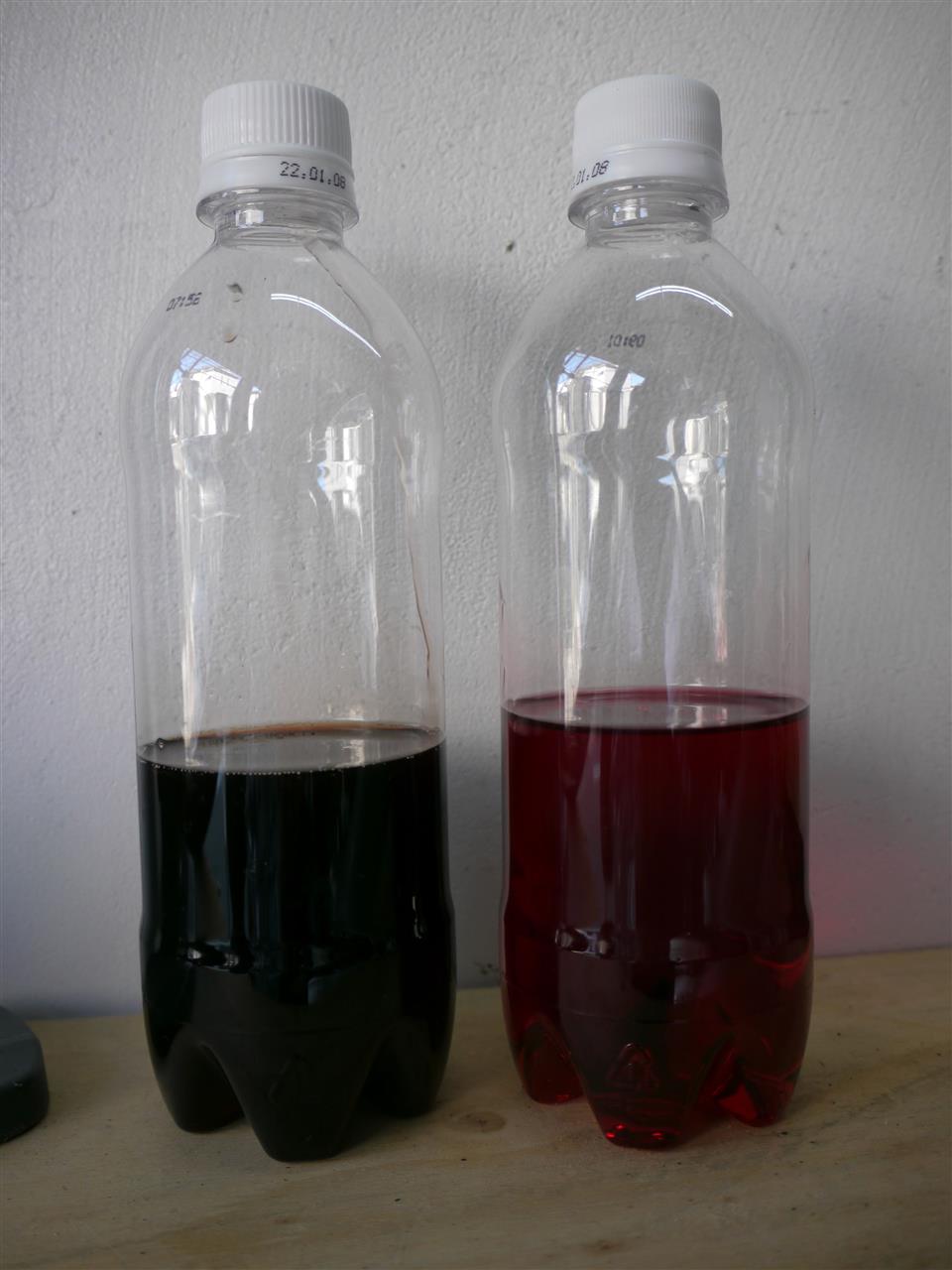

廃油との色の差を確認

alt


残った3本は1,000Km走行後に交換する予定



今回利用工具

オイルパン：T27
EGSカプラーカバー：E10



EGSカプラ取付：M7
オイルパン外れ止め金具：M13



Posted at 2022/10/23 18:44:40 | コメント(0) | トラックバック(0) | SLK備忘録 | 日記
