差動合成にオーディオトランス 日本光電のKA-15を使った際の特性を測ってみました。ノイズフロアが高めなので測定環境に問題あるかも？全部バスパワー駆動なので、どっかでビート出てる？
DACの元々の性能か？それとも差動合成トランスの影響か？？

まずはRMAA 肝心の裾のの広がりが見えないので、ジッター評価できない…


続いて≒1kHz THD 数値的にはあまり良くはない


f特 インピーダンス補正なし ⇒ トランスで差動合成しただけでこの特性になった。


入力はRapberry Pi 3BにArchlinaxを入れてmpdで再生
5インチタッチパネルLCDとUSBHDD,USBDDCとDACすべてバスパワー駆動のいい加減仕様でこの特性でした。音は十分実用に耐えられるレベルです。

一昨年亡くなった叔父のキウイ畑が自宅から3〜40mはなれた場所にあり、近所ということもあり密林にしてしまうこともできないので、素人ながらに少しずつ面倒をみています。
小学生以来、植物を育てたことがないので、勝手がわからず思考錯誤中です。



果実はついているのですが、来年のために現状での反省点を…

剪定；1月〜2月の1週目辺りまでに終わらせる
⇒ 上に伸ばさないように誘導しなかった… 手が届かないところに実がつてるところがある（泣）

摘果；どこまで減らしたらよいか？さっぱりわからず残し過ぎたみたい
⇒ 小さいのが目立つ
6月中に終わらせないと、残した実が大きくなりにくい？

夏の剪定；6月3週目あたりを目処の終わられた方がいいみたい
⇒ 実のつかない夏の枝が伸びすぎちゃった。

収穫だけは10年以上手伝っていましたが、自分でやってみると大変…
叔父は本業でやっていたので、毎日のように手入れをしていたらしい。
週末の半日くらいしか時間が取れないので、一人で面倒みるには13本は多すぎる！来年は従兄弟にHELP出さないとしんどそう。

あと、肥料の与え方もさっぱりわからん。こんな事なら真面目に聞いとけばよかった。

11月のはじめに収穫するので、また反省事項追記しよ。

残念ながら2014年に売却された日本光電のトランス事業ですが、資料もあまり出回ってないので手元に残っていたカタログをデジタルタトゥーにしておきたいと思います。(見難かったら、拡大、脳内補完してください)

大半がBTS規格(今はない？)に準拠した仕様なので、タムラさんと互換があります、
厳密には作られた時期や素材のばらつき、個体差などもあるので、音の互換は？？と思います。

大きめの方からTpS_TD_TF_TL


TpS_NTK_KA


KT_KD


PCB実装（pin自立+ネジ固定）
TPA_TPB_TPC

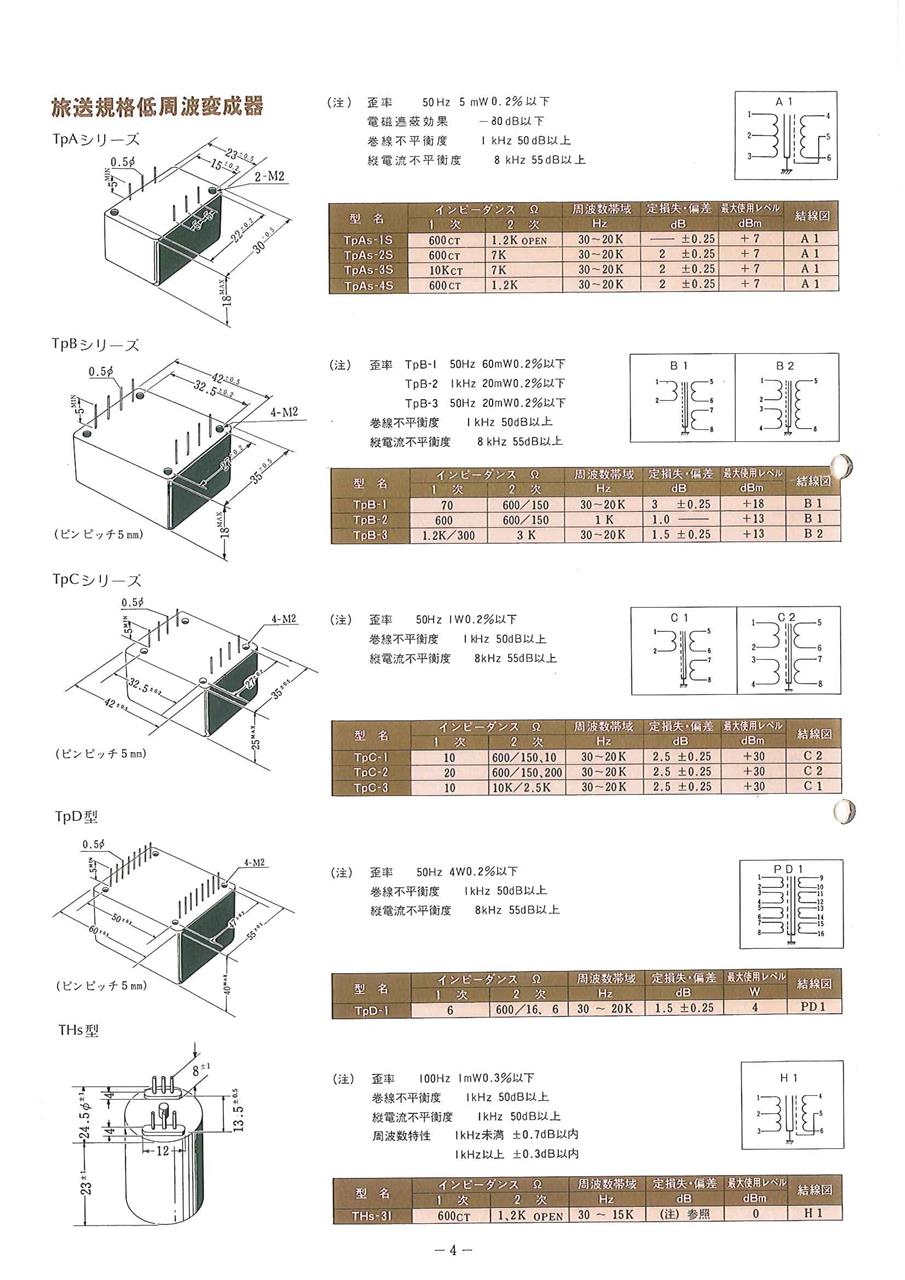

TPA_TPB_TPC_TPD_THS

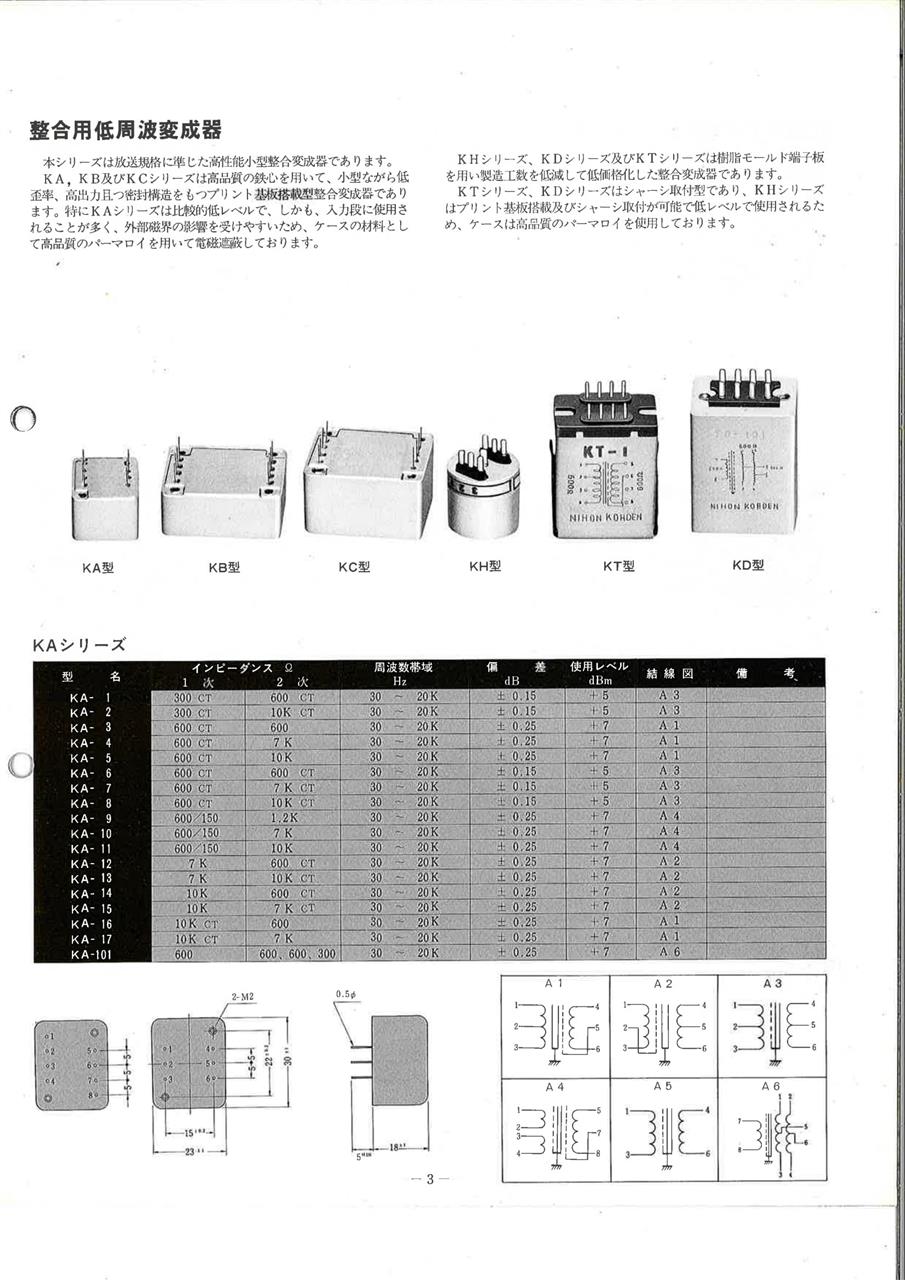

KA

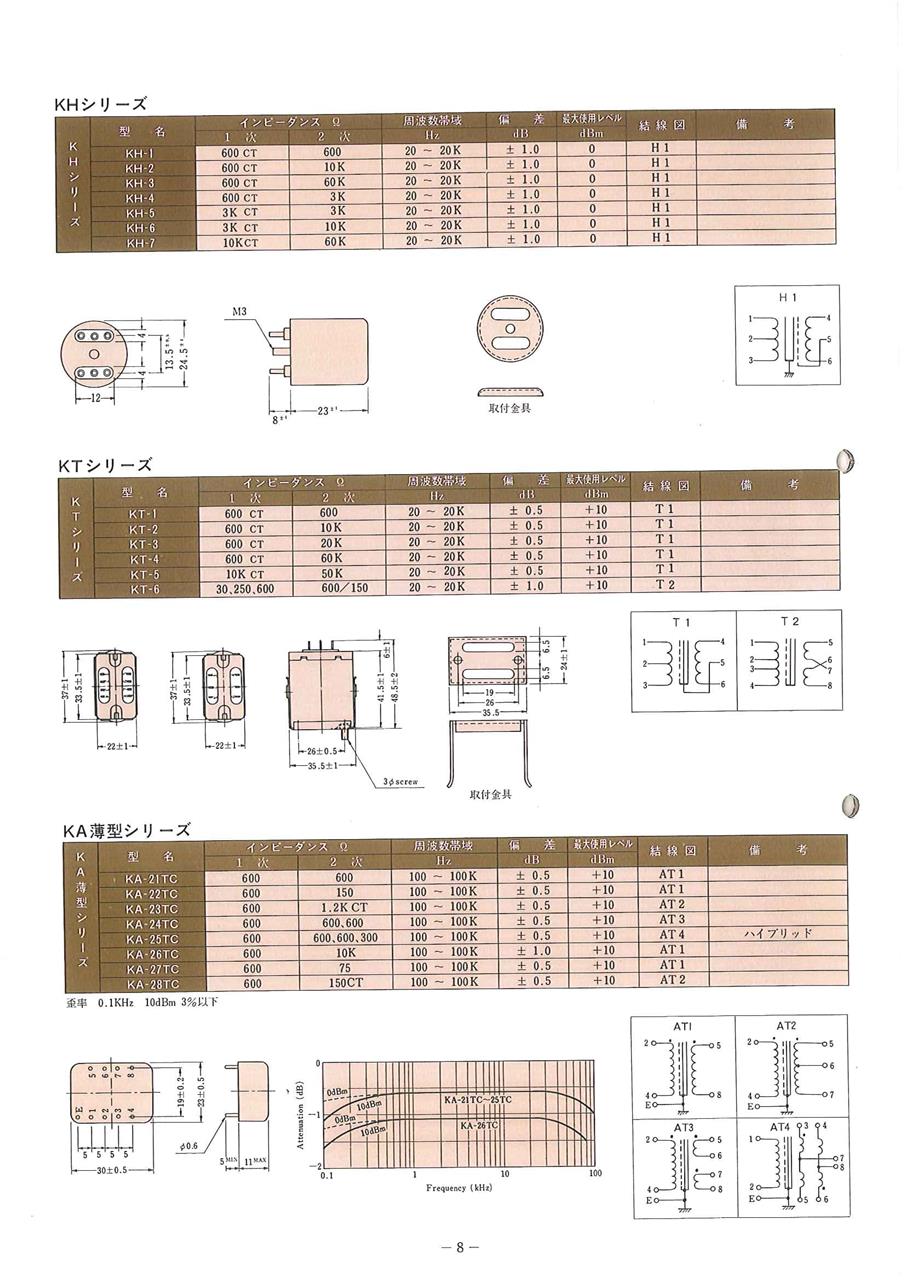

KB_KC_KH


DACのI/Vや差動合成、バランス-アンバランス変換やインピーダンスマッチングなど今でも使い道はありそうなのですが、大きい、重い、高いと3拍子そろってしまっているので民生機器で使われることはないでしょうが…

マニアの方には役立つかも？ということでupしておきます。

特殊なトランス（ハイブリッドコイル？）⇒ 用途がよくわかりません…
