当時でもかなりマイナーだったみたいなのですが、面白そうな個体を仕入れました。

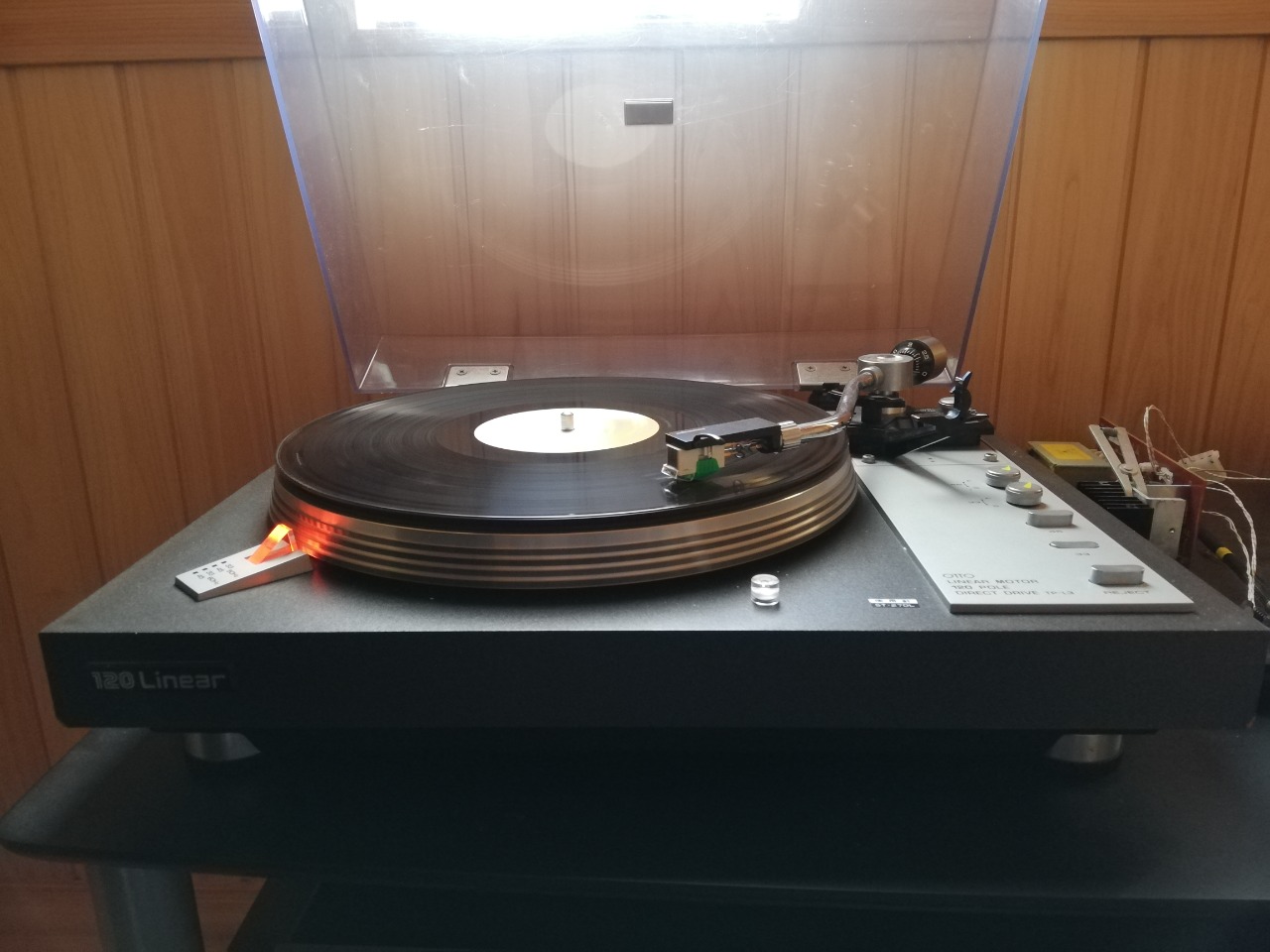

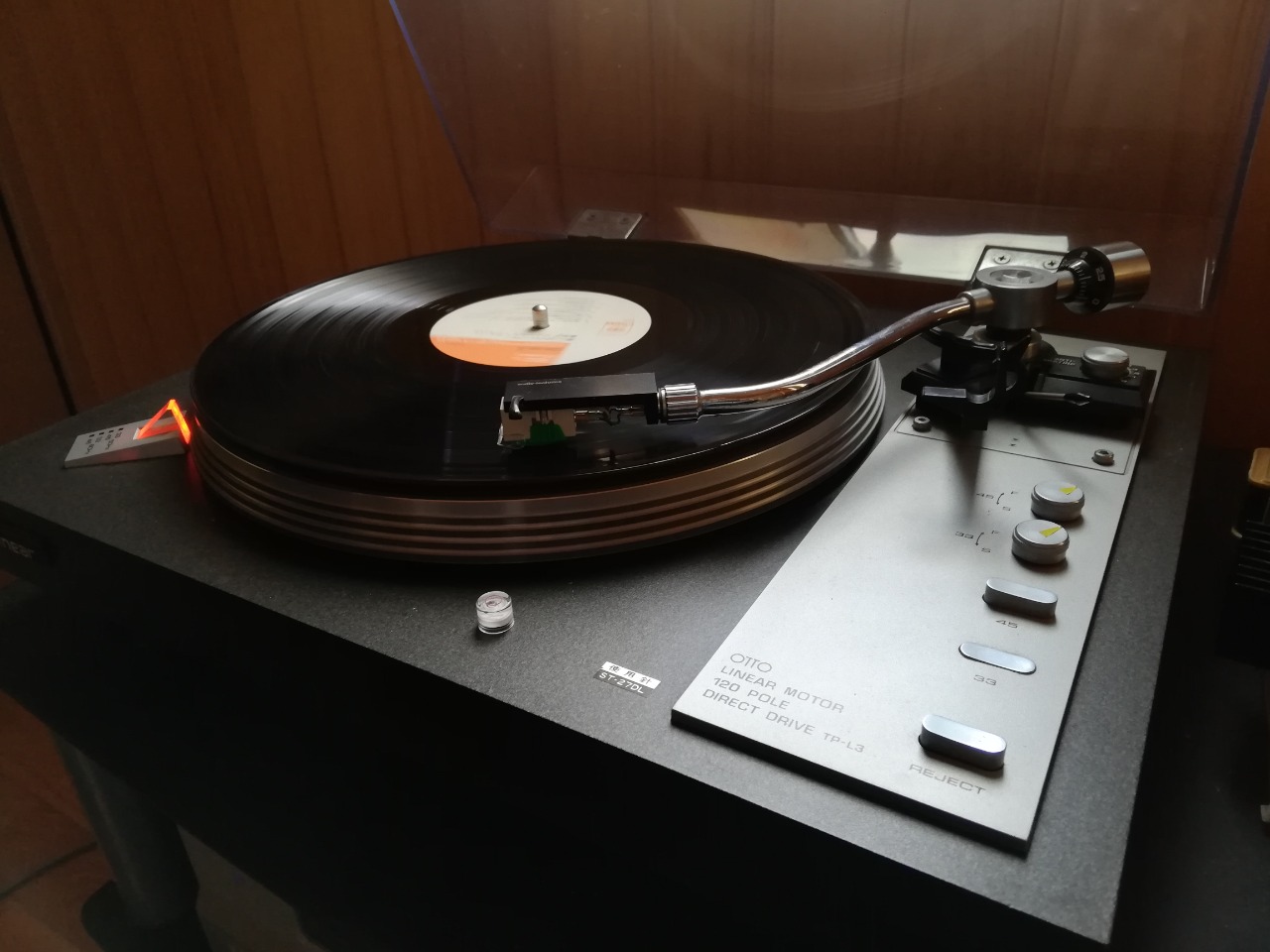

OTTO (sanyo)のTP-L3レコードプレーヤーです。


見た目は特徴のないものなのですが、ターンテーブルの構造は独特でプラッターに120極のマグネットベルトが貼り付けられていて、本体側に設置されたコイルで磁界を発生することでリニアモーターとして回転させています。

付いているアームは経年劣化なのかわかりませんが、ガタのあるポンコツ状態です。

古い個体なので駆動回路を再調整しました。
中はこんな感じですでダイレクトドライブなのにモーターがないです。

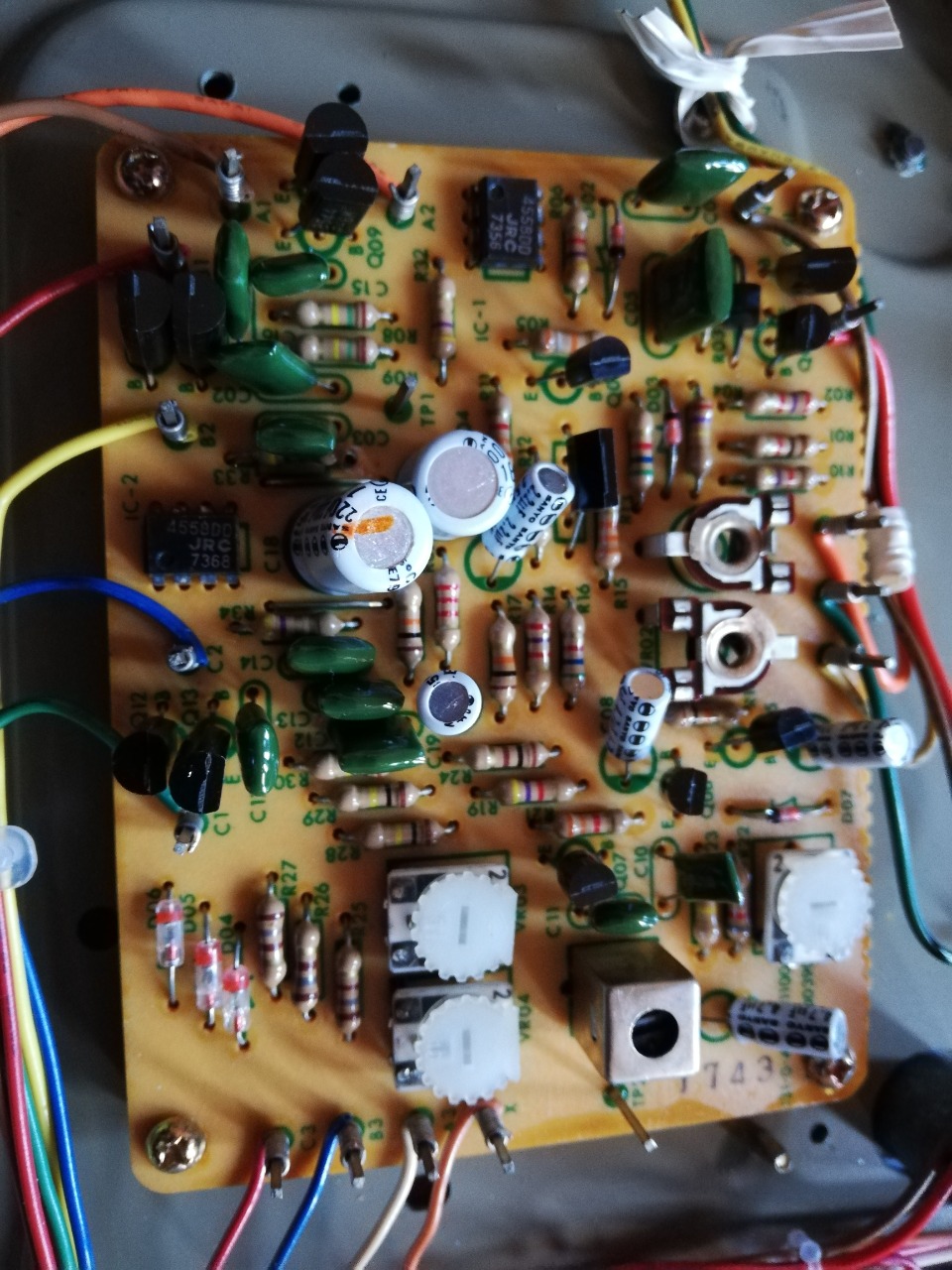

ターンテーブルの駆動基板↓を調整します。

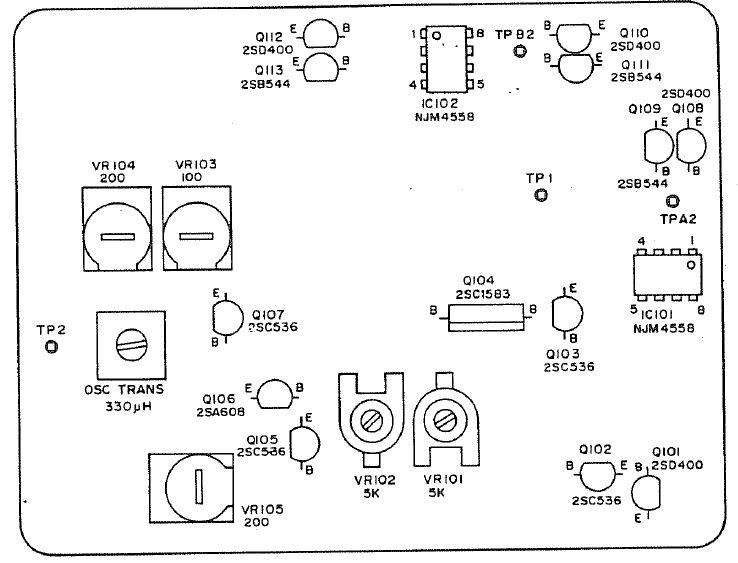

1.回転調整
スピードセレクターを33-1/3回転にセットし、VR102をストロボスコープで観察しながら偏差ゼロになるように調整し、次にスピードを45回転にセットし、VR101をストロボスコープで観察しながら偏差ゼロになるように調整します。

2.DC バランス調整
A.ターンテーブルを外します。
B.テストポイント(TP-1)と端子A2の間にDC VTVMを接続し、その後テストポイント(TP-1)と端子B2の間にDC VTVMを接続する。
最初にVR103を調整し、次にVR104を調整してDC電圧が最小になるようにし、測定値はDC10mV以下にして下さい。

3.サーボゲインの調整
サーボ回路のゲインはVR105で調整する。
ゲインが高すぎると、回転速度が安定するまでに時間がかかりすぎる。ゲインが低すぎると、負荷条件下で回転速度が安定しない。
A.ターンテーブルプラッターを取り付け、ユニットを水平に置きます。
B.オシロスコープの垂直入力をテストポイント(TP-2)とターミナル(E)に接続する。
C.オシロスコープの垂直アンプの感度を0.2V/cmに設定します。水平掃引時間を0.5秒/cmに設定します。
D.ターンテーブルのスイッチを切った状態で、オシロスコープの画面上を左から右に点が移動します。
E.垂直線の振幅（高さ）は、3.5秒±0.5秒後に安定するはずです（オシロスコープの画面上で水平方向に7cm移動）。
F.垂直線が3.5秒±0.5秒より短いか長い場合は、VR105を慎重に調整してください。

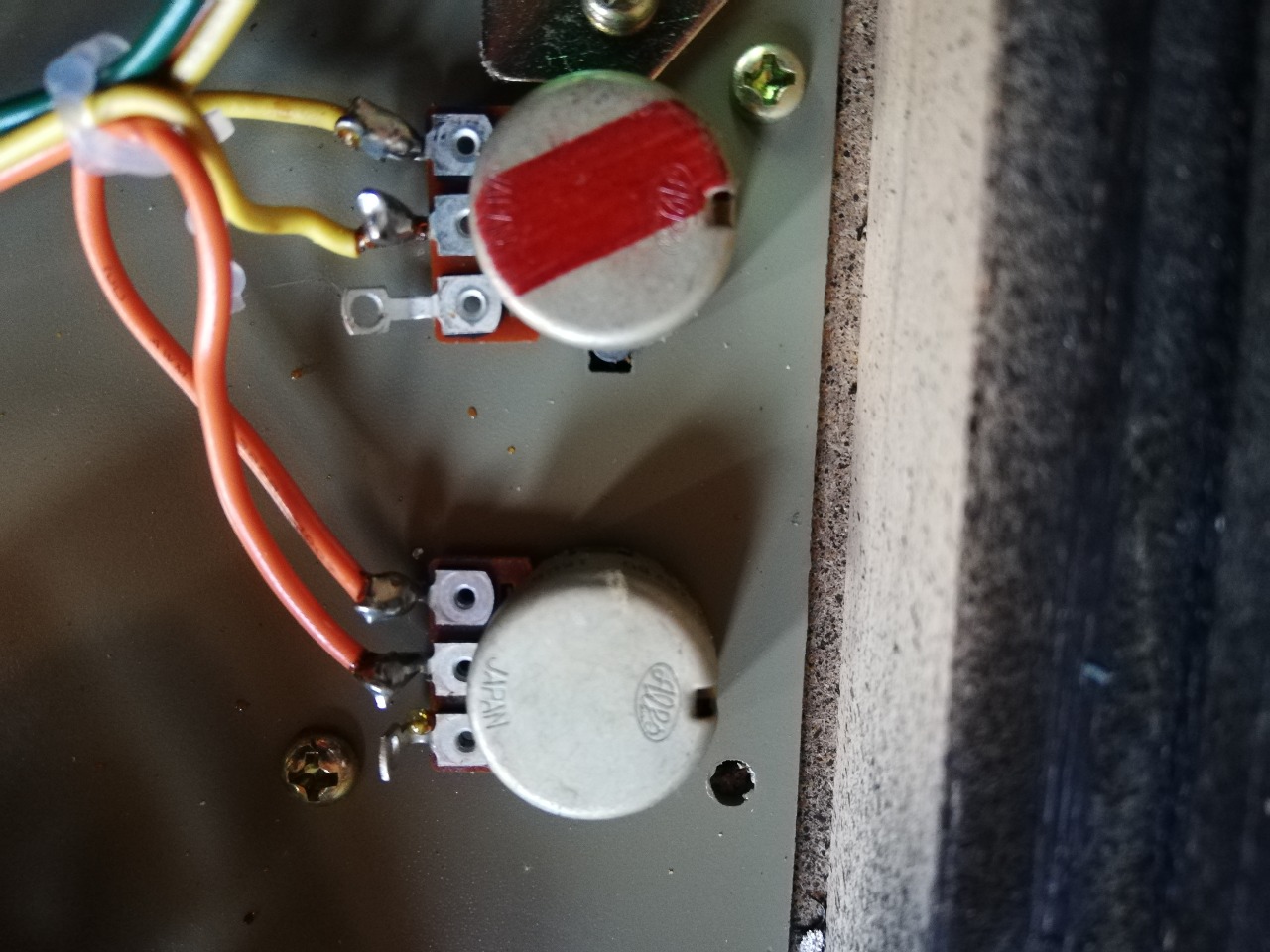

回転調整がしにくいのでこいつも交換が必要そうです…



三洋電機のリニアモータを使ったレコードプレーヤに関する特許情報を調べてみました。(未請求)発明者は東京三洋電機の法師照雄さん？
昭53-074207
昭53-074347
