メーカーが違う部品を流用 No.1 シガーソケットイルミ

マキバ号さん

2015/04/29 12,727

トヨタ・日産のシガーソケットイルミを購入し、加工して取付けてみました。シガーソケットの規格は同じなのでメーカー・車種問わずほとんどの車に取付け可能だと思います。ここでは三菱ekワゴン・ホンダフリードに取付けました。参考になれば幸いです。

★ 先ずパーツの購入から(^o^)
トヨタ用のパーツと日産用のパーツを購入してLED化・配線・取付けをしてみました。
私的にはトヨタのレクサスに使われてるシガーソケットイルミがムラがなく綺麗に光るので好きです。
さすが高級車（笑）

ポイントはシガーソケットイルミと自己車両のシガーソケットの爪の位置が合うかどうかです。
合わなければシガーソケットイルミに合わせて穴をあけるか、シガーソケットを購入する必要があります。
こちらはトヨタ用パーツのレビュー
トヨタ(純正) シガーソケットイルミランクル用

他社純正品流用第3弾シガレットライタベゼルステーランクル100用部品番号 85515-60010 以下はこれに付属の部品かどうかは確認してません。シガーソケット&シガーライター 85560-12240 ？？ ¥2760 裏のカバー？ 85513-12020 ？？ ¥390 トヨタ純正ランドクルーザー用シガーソケットイルミネーションになります。フロントのシガーソケットはカバーが付いて見た目は良いですが片手で差し込もうとすると非常にやりにくいσ(^_^;) でもカバーを取るだけじゃ芸が無い（笑）これに差し込む金属部分のシガーソケットはシガーライターとセットで購入しなければならず価格は¥3000ほどしちゃいます。なのでこの部品だけ購入して安く弄ろうと思います。この弄りのポイントはシガーソケットとこの部品との爪の位置が合うかどうか、シガーソケットの太さはどのメーカーも同じだと思います。フリードのシガーソケットが使えない場合、解体屋でトヨタのシガーソケットを頂いてくればいけるとは思いますが自己責任でσ(^_^;) 私は以前予備に購入した http://min ...

出典：ekマキバ号さん
トヨタ(純正) シガーソケットイルミ LED白レクサスLS用

またお試しで買っちゃいました（笑）レクサスLS用シガレットライタベゼルステー部品番号 85515-50020 ¥380 イルミ用のハウジングコネクターは部品番号 90980-12063 ¥270 トヨタ車の汎用インテリアLEDのコネクターでイルミ関係や、セキュリティーインジケータランプの弄りによく使われてるようです。消費税は含みませんこのコネクターはフリードのドリンクホルダーイルミのコネクターと同じものです。あと端子を購入すれば、カプラーもカップホルダーイルミのランプユニットに流用出来ますね。取り付け後点灯確認しましたが、さすがレクサス純正、ムラなく綺麗に光ります。 3mmの砲弾LEDなので青に打ち替え出来ます



出典：ekマキバ号さん
メーカー・ブランド不明パネル埋め込み用シガーソケット

トヨタ純正のシガーソケットを購入しても良いですが高額なので、こちらを流用しました。シガーソケットイルミの爪の位置が同じなのでバッチリです。トヨタ車に取付けられる場合は取付け車両のが使えると思うので必要ないです。

出典：ekマキバ号さん
こちらは日産用パーツのレビュー
日産(純正) シガーソケットイルミリング

以前はトヨタ純正のシガーソケットイルミを購入しましたが、今回は日産純正の物を購入してみましたσ(^_^;) フリードのシガーソケットの穴にはめてみたところ、寸法はバッチリただフリードや私の持ってるシガーソケットの金属部分の爪穴と合わないので日産用のシガーソケットを手に入れる必要があります。聞いた所、¥2180税抜きだそうです。高いすねσ(^_^;) 光る部分の周りが黒く縁取りされてるのでトヨタ純正の物よりは安っぽくないです。ランプは普通のランプで色もアンバーです。T5ソケットのLEDを取り付けられる様です。今回は試し買いで取付けは？？？ ekのソケットに合えば取り付けるかも日産ノート(E11)用部品番号 25339-1U60A

出典：ekマキバ号さん
日産(純正) シガーソケット(キャップ付き)

こないだ購入した日産のシガーソケットイルミリングを取付けたいので、シガーソケットを購入しました。少し高いですが爪の位置が合わないので仕方ないですねσ(^_^;)爪の位置に穴をあければいいのですがシガーソケットイルミリングはこちら http://minkara.carview.co.jp/userid/1736453/car/1631304/6554640/parts.aspx シガーソケットの電源カプラーはフリードのと同じような気がします。同じならポン付けですね〜あっイルミのプラスだけ配線する必要があります。マイナスはソケットの電源から取れる構造になってます。日産ノートE11 部品番号 25331-2Y90A 価格は税込み

出典：ekマキバ号さん
こちらのシガーソケットも日産車に取付ける場合は取付ける車両のを流用できると思います。

他のメーカーの方もシガーソケットイルミを購入して確認してから購入されるといいでしょう(^o^)
★ 以下シガーソケットイルミの加工・取付け
トヨタランクル用をホンダフリードに取付け
シガーソケットイルミの取付け No.1 (ランクル用)

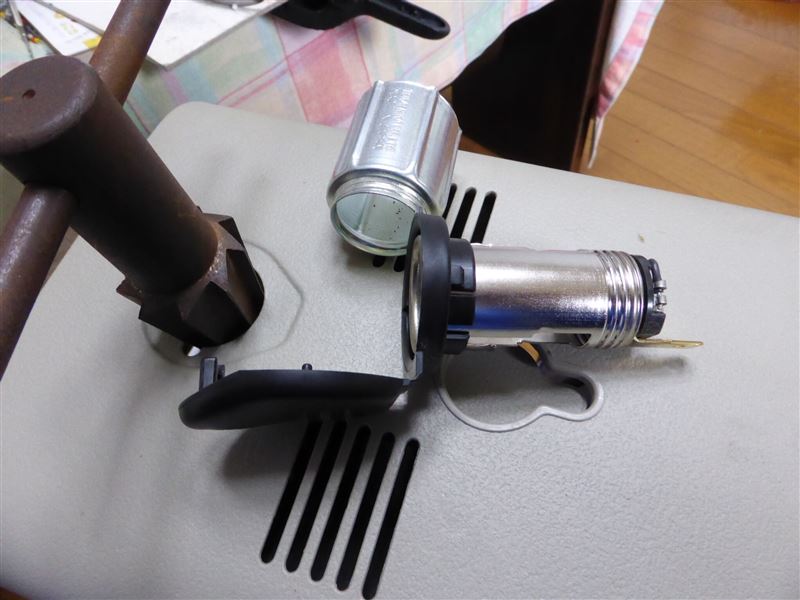

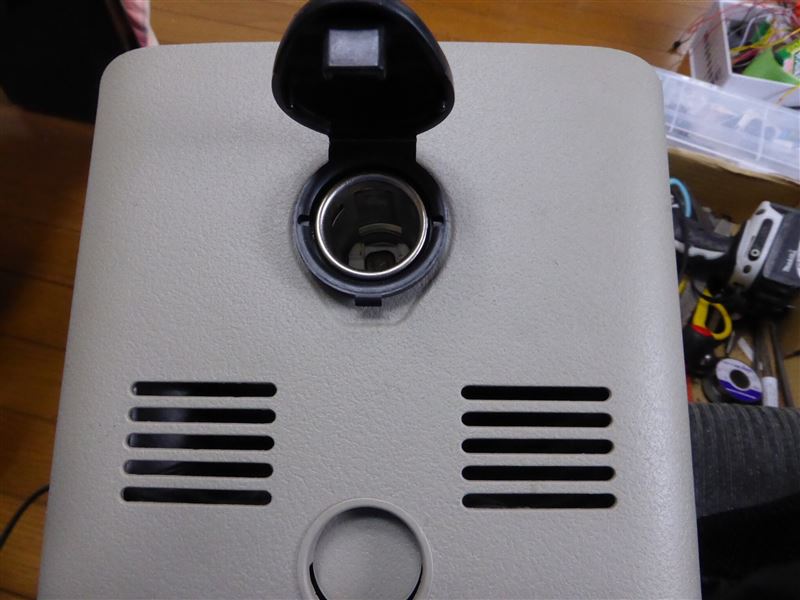

購入したシガーソケットイルミが取付けられるかの確認をしたいのですが、センターロアカバーを車両から外して家でじっくりと観察しないとシガーソケットが外せそうもないですσ(^_^;)

出典：ekマキバ号さん
シガーソケットイルミの取付け No.2 (ランクル用)

購入したシガーソケットイルミの光り方です。ランプから離れてる反対側は少し暗いです。緑なので青のLEDに交換します。白いLEDを使用してるレクサスLS用部品番号 85515-50020 を購入すれば打ち替えずに済みますシガーソケットとカプラーも部品番号をパーツレビューに載せました。 http://minkara.carview.co.jp/userid/1736453/car/1631304/6539459/parts.aspx

出典：ekマキバ号さん
シガーソケットイルミの取付け No.3 (ランクル用)

ハイ青く光ります。純正でもランプから離れてるとこは光が弱いので、少しムラになるのは我慢我慢



出典：ekマキバ号さん
トヨタランクル用を三菱 ekワゴンに取付け

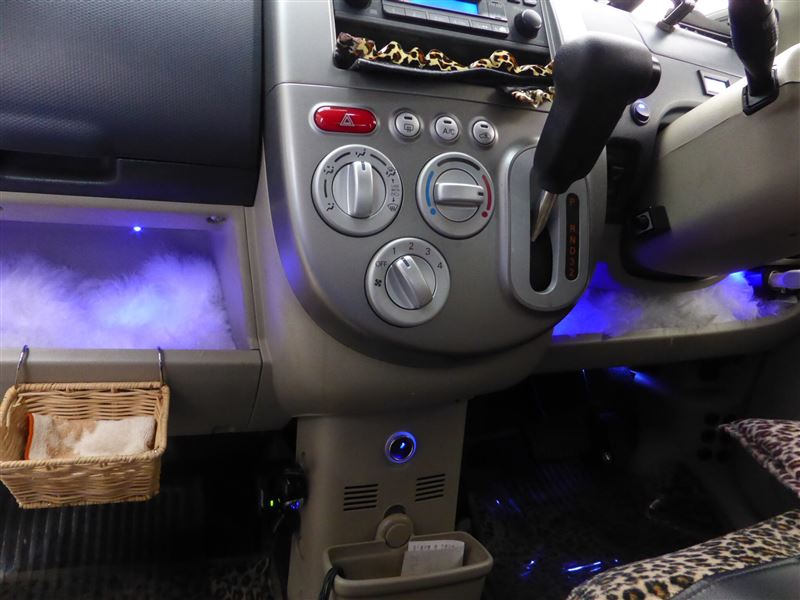

三菱ekワゴンにシガーソケットイルミを取付け

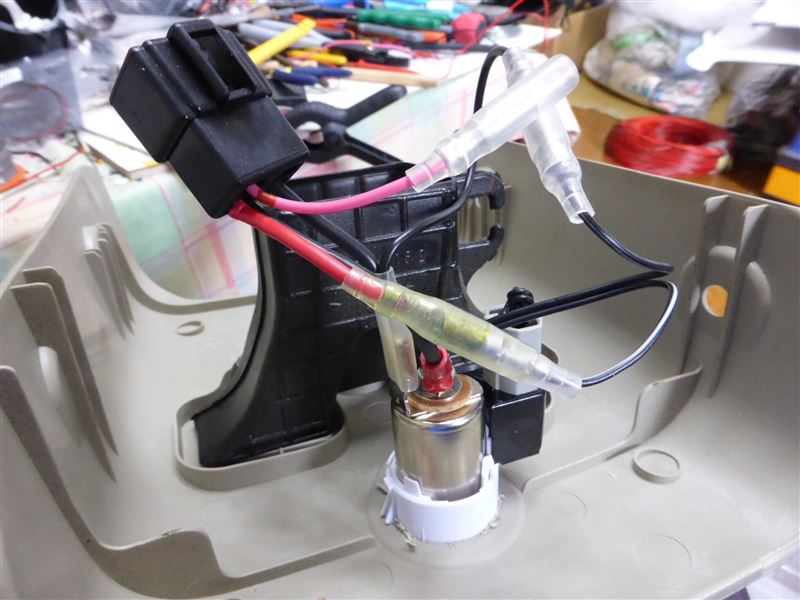

センターアンダーパネルを外して家に持ち帰って加工しまぁす。取付けるのはこちらのトヨタ純正の部品になります http://minkara.carview.co.jp/userid/1736453/car/1631304/6539459/parts.aspx 加工方法はフリードで紹介してますので参考にしてください。 http://minkara.carview.co.jp/userid/1736453/car/1631304/2988111/note.aspx お勧めはこちらのレクサス用のがムラがなくて綺麗に光ります http://minkara.carview.co.jp/userid/1736453/car/1631304/6556765/parts.aspx

出典：ekマキバ号さん
トヨタレクサス用をホンダフリードのカーゴルームに取付け
シガーソケットイルミの取付け No.4 (レクサスLS用)

今度はレクサスLSにも使われてるシガーソケットイルミの加工です。まず分解するのですが、爪が奥の方にありかなり手強いです（笑）精密ドライバーを2本使ってなんとか外しました。

出典：ekマキバ号さん
さすが高級車レクサス用ですね。ムラがなく綺麗に光ってます。フロントもこれに替えようかな（笑）
日産用をホンダフリードのフロントに取付け
シガーソケットイルミの取付け No.5 (日産ノート用)

日産純正シガーソケットイルミリングの点灯試験(^o^)/ ムラがありますσ(^_^;)

出典：ekマキバ号さん
日産用のシガーソケットの電源用カプラーとホンダ車用のは同じ形状なので、LEDにこだわらなければ初心者の方でも簡単に取付けられると思います。ただフリードのカプラーで確認しただけなので自己責任でお願いします。
