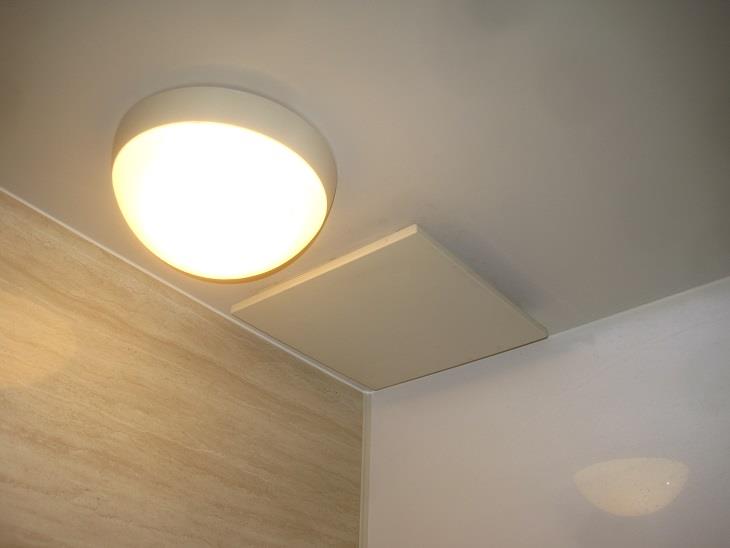

浴室のファンが、うるさくなってきたので交換します。



まずはルーバーを外します。

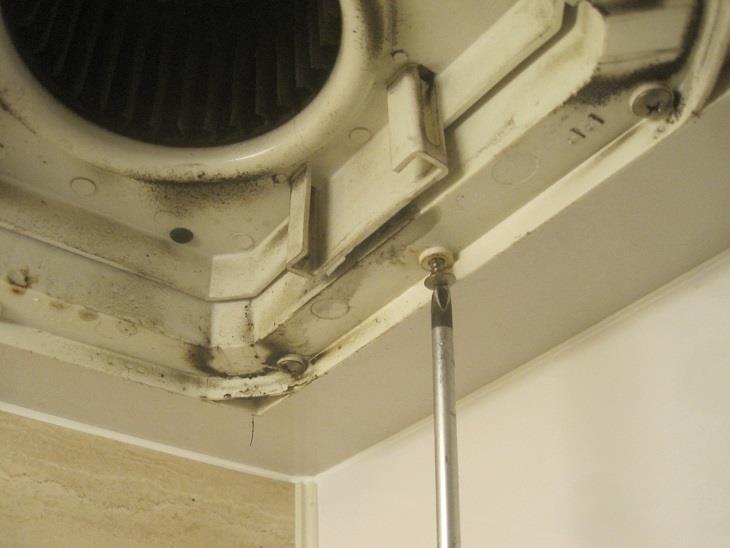

本体を留めているネジを外します。

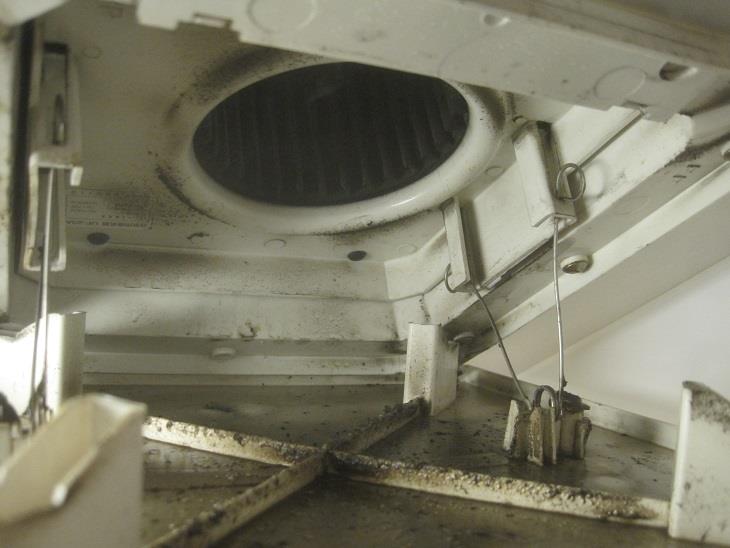

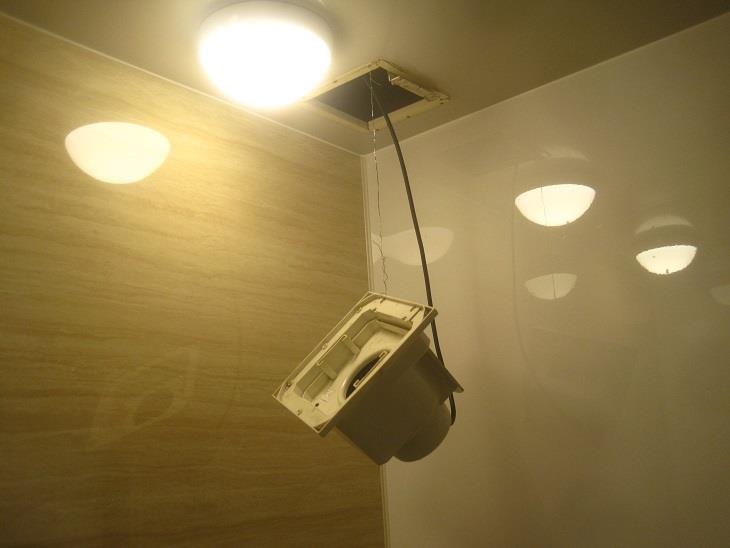

とりあえず吊り下げておき、

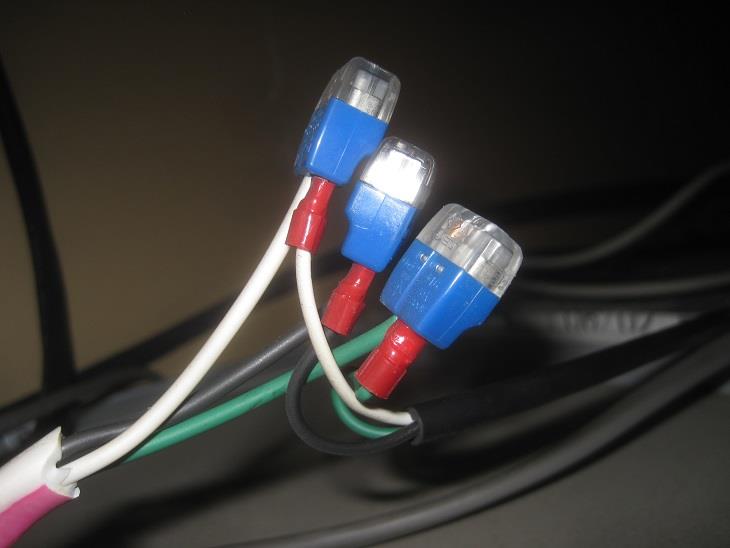

差込みコネクタから、3芯とも引き抜きます。



ダクトのアダプタです。



型番はINAX UF-23Aで、当初はベアリングだけ交換するつもりでパーツも入手していました。画像のプッシュリベットを外して、



シロッコファンを外し（*逆ネジ）、

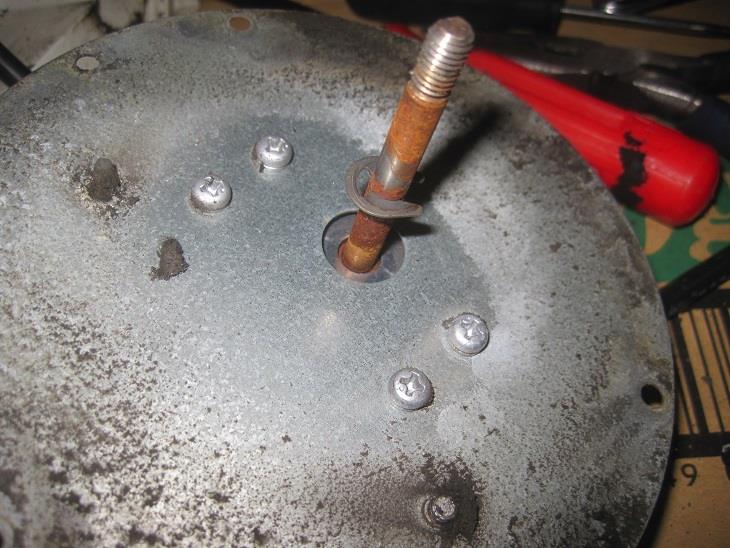

モーターを見てみたところ、軸が若干ブレていました。
錆も酷かったので、ファンごと交換する事にします。



交換候補
（３芯　ACモーター / サイズ : 接続ダクトφ100mm 埋込寸法 175mm角）
・LIXIL・INAX UF-27A
・東芝　DVF-T10CB
・パナソニック　FY-17C7
上記の内、ファンが取り外しできる東芝製にしました。

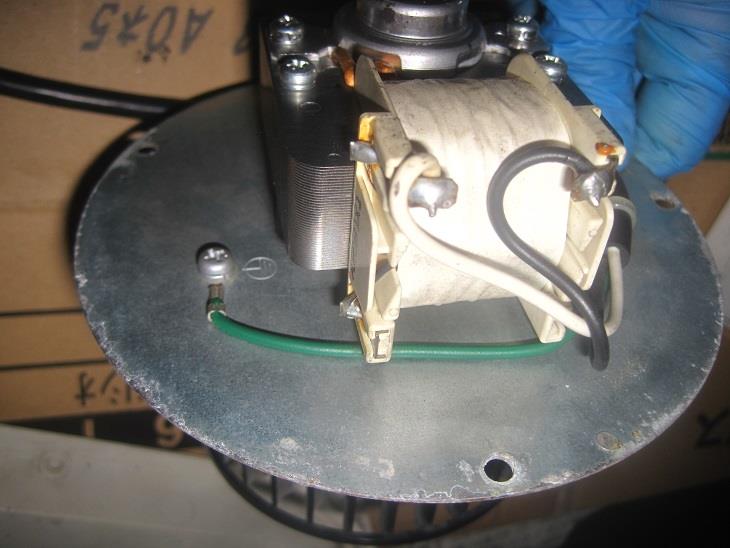

UF-23Aから電源コードを外し、

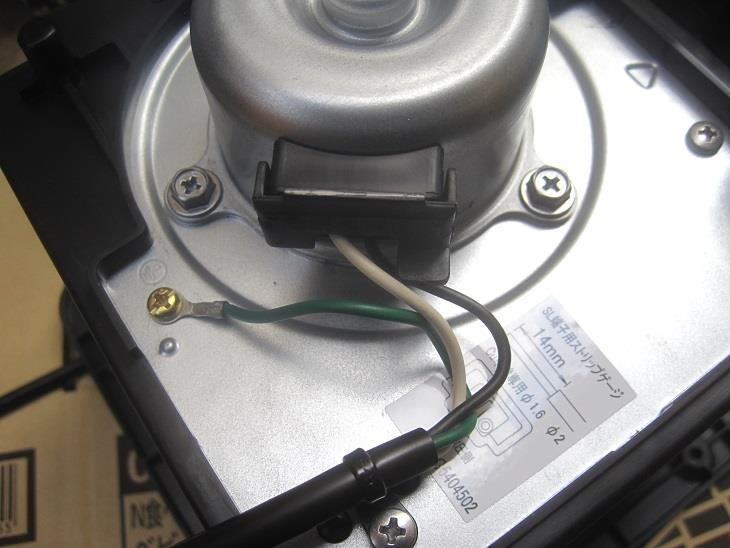

DVF-T10CBに取り付けます。交流ですので、極性はありませんが、電圧側（黒）と、接地側（白）は指定通り取り付けます。

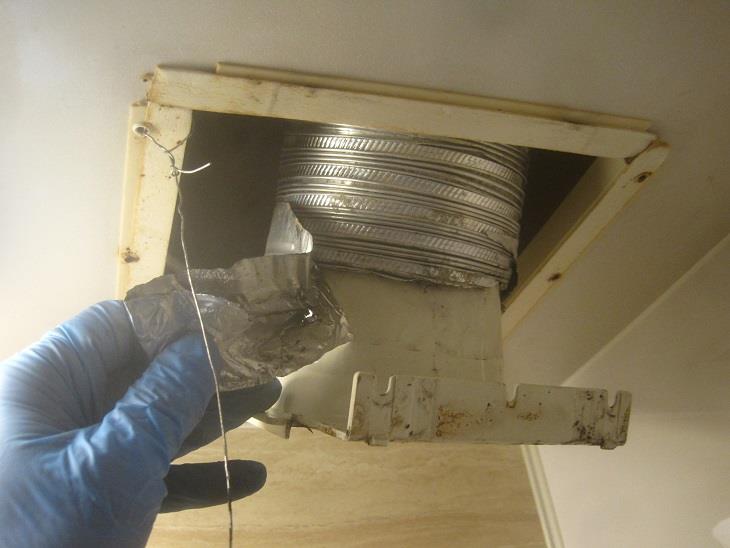

UF-23Aのダクトを外し、

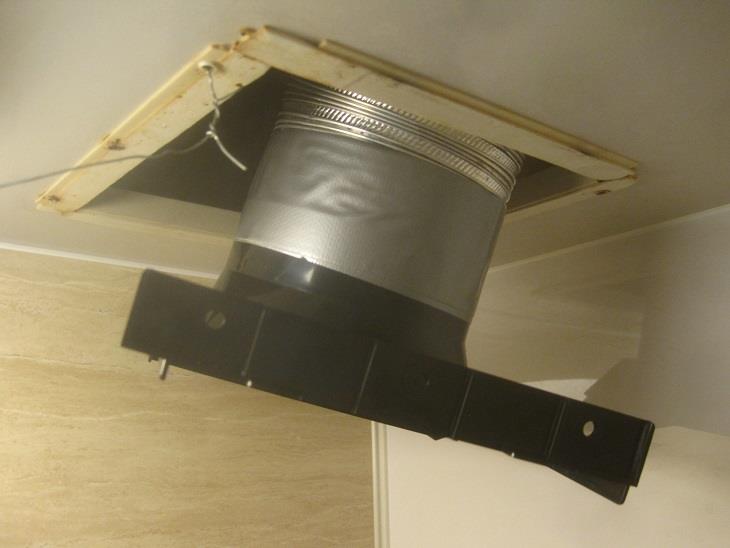

DVF-T10CBのものに取り換えます。



耐用年数が15年なので、2038年まで持つかなあ？



消費電力は10.1W。UF-23Aの19Wに比べて、省エネです。

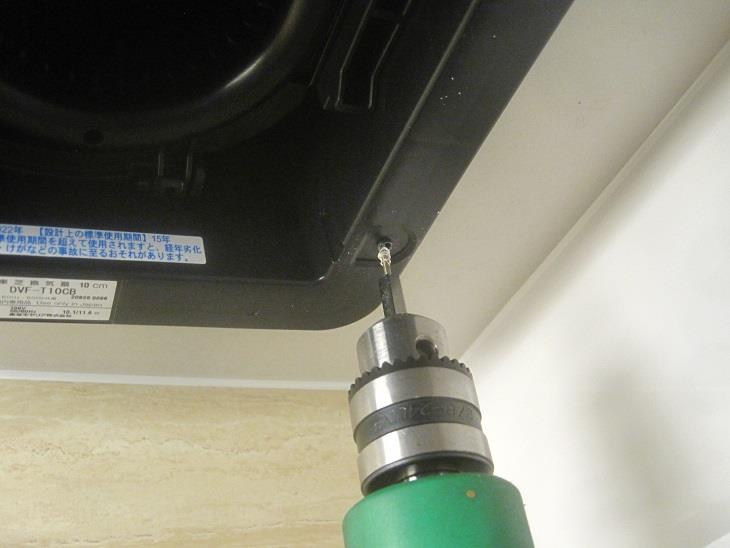

ビス止めして、

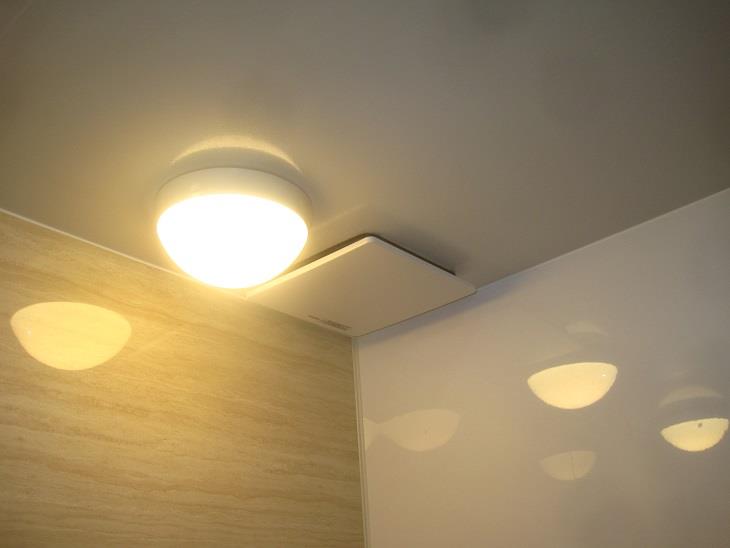

完了。

【備忘録】
*個人的記録ですので、個人的に修理を推奨するものではありません。当方では質問にお答えしたりできません。また、本件を参照され作業されて、万一の事故が発生した場合でも一切の責任は負いません。

機種：ダイニチ　FW-37DX2
エラーコード：E03
症状：燃焼制御装置が働いて、自動で消火してしまう。不完全燃焼で臭く、実用に耐えない。

エアコンはあるがどうしても底冷え（コールドドラフト現象）し、さらに寒波襲来でエアコンの効きも弱いので、仕方なく急遽修理。

まずは燃焼室の点火ヒーターと、フレームロッドの研磨。シリコンはそれ程付着無し。


症状が改善されなかったので、気化器を取り外す。
*純正パーツ商品コード：8041300

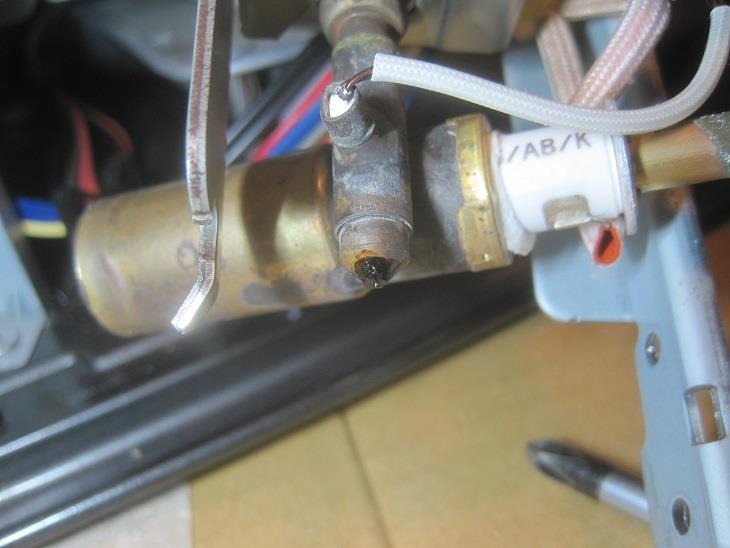

予想通り、ノズルにタールが付着。

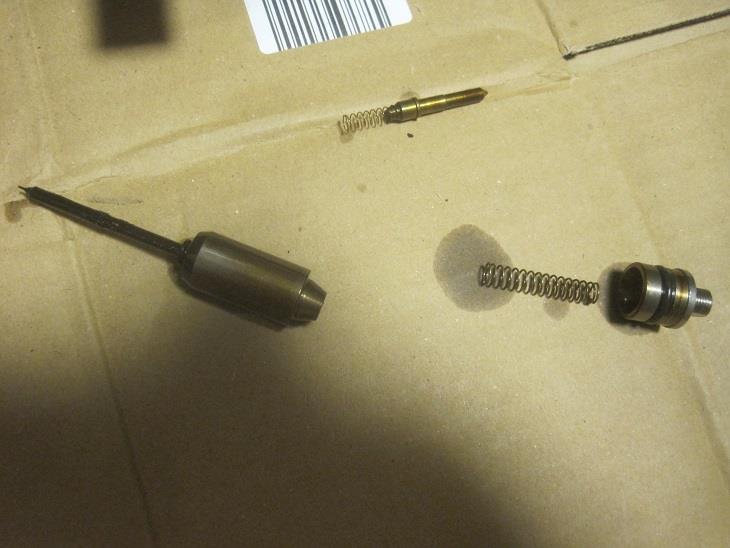

ソレノイドから、気化器を分離分解。
なるほど、原付のジェットニードルのようなものか。


ニードルはスラッジで凝着。少し前からPEAを添加していたので多少柔らかくなっていたが、これがエラーと異臭の原因でもある。

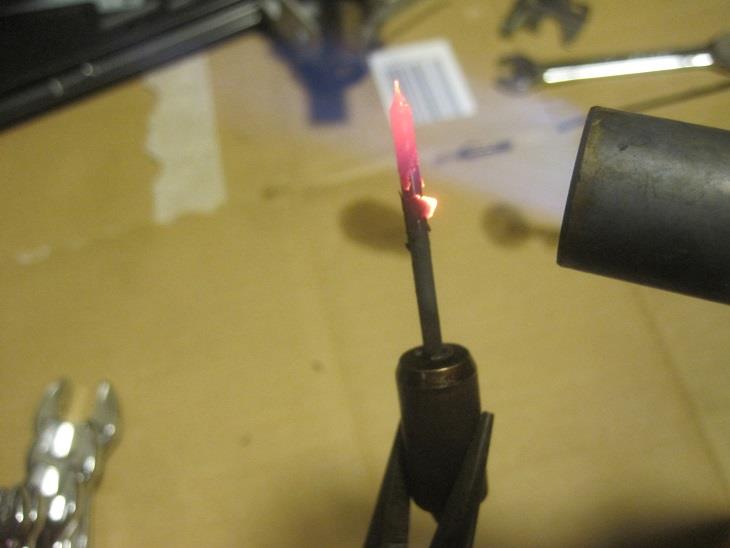

エンジンを高回転で回す原理と同じく、カーボンを焼き切る。

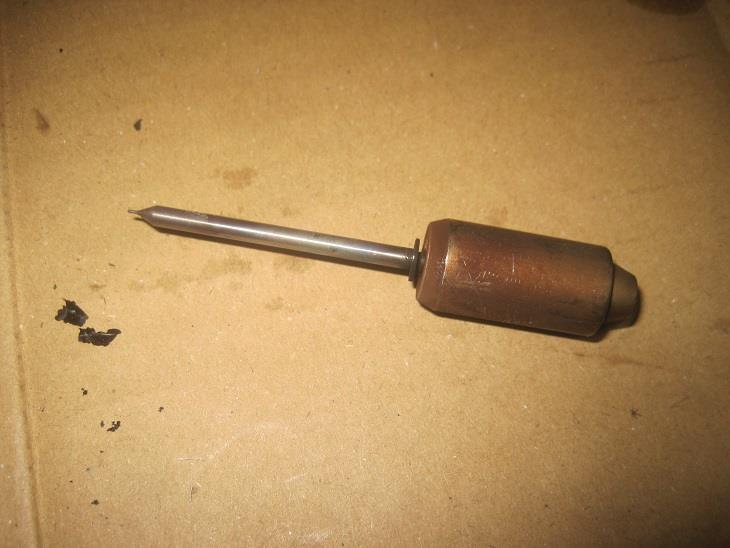

綺麗に剥離。


ブルーの炎で、完全燃焼を確認。


燃料漏れがないか動作確認し、パネルを戻して終了。
