よるしようのブログ一覧

2021年06月27日 イイね！

AQUOS　BD…修理②

AQUOS　BD…修理②電源を入れるとWAIT　　←→　　PO:OFF　この繰り返しで先に進むことができません




色々調べてこんな記事を発見しました　HDDには AV コマンド対応というのがありそのハードディスクを使わないとレコーダーが認識しないようですこれはメーカーにもよって違うみたいです

alt





AV コマンド対応のHDDかどうかというのは製品番号や仕様書には記載がないので実際購入し自分で確認をしないと分からないみたいです　あとはネットの情報頼りに型番から調べていくしかないですね



購入した2.5インチのハードディスクを調べてみたいと思います

alt

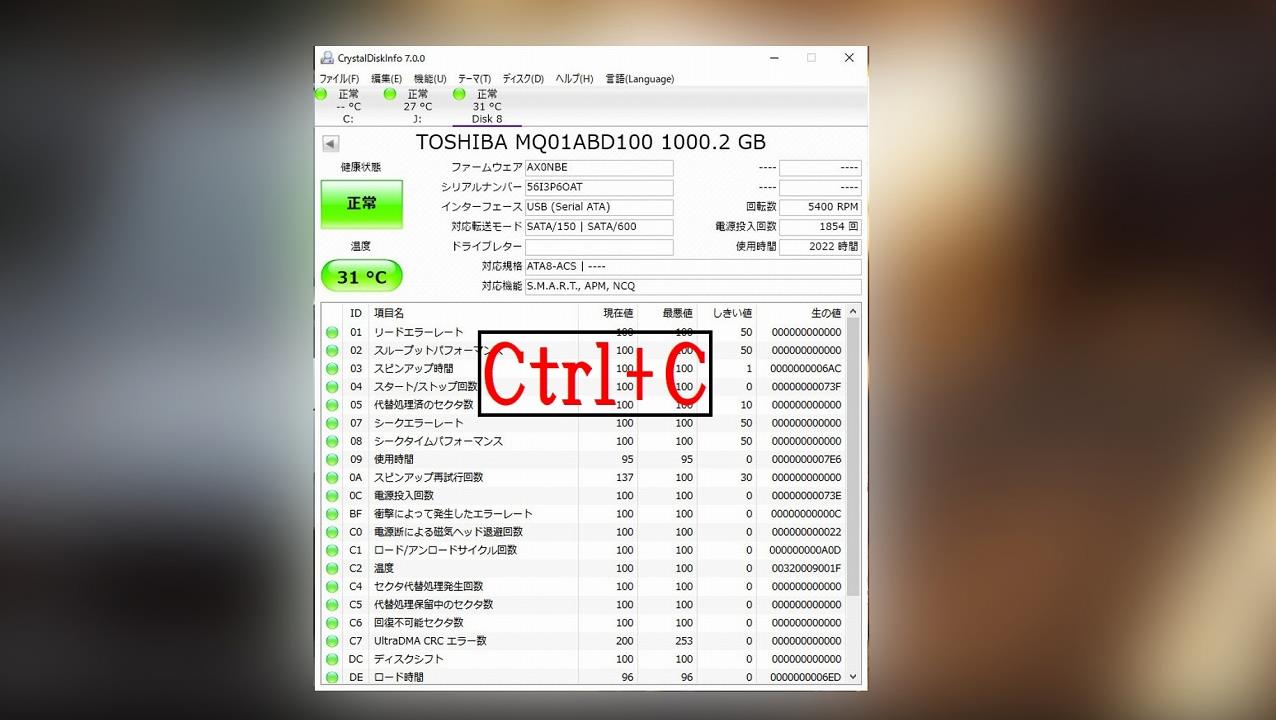

接続したらCrystalDiskinfoを開きます　この状態でCtrl+C　でコピーします

alt

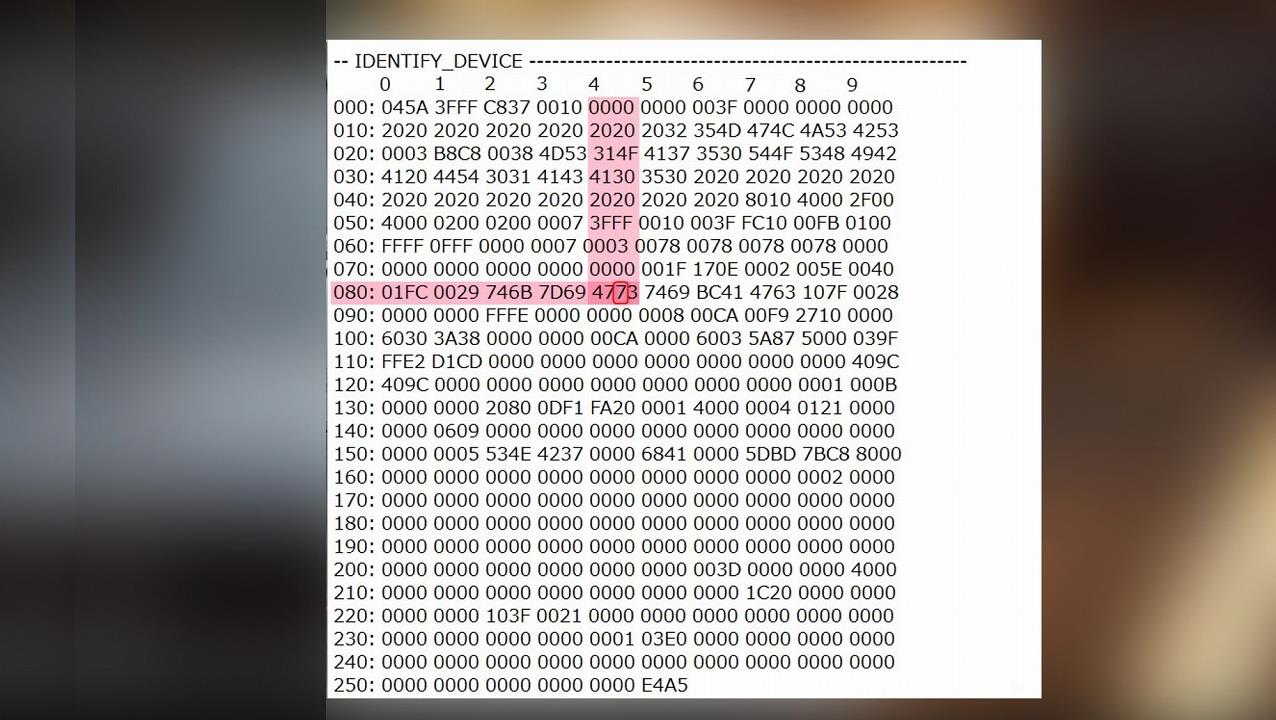

コピーしたらテキストエディターなら何でもいいんですがメモ帳が手っ取り早いのでメモ帳などを開きペーストさせます 　実際はずらずらとすごく長いんですがその中で IDENTIFY DEVICE部分 いわゆるデバイスの識別部分なんですが80行の4列を見るようです　切り合わせ1枚の画像にし拡大させました

alt


横の80が行　縦の4が列　合わさった部分の数字が6163です　右から2番目の数字が奇数だとAVコマンド対応HDD　偶数だと非対応らしいです　なのでこのHDDは非対応って事でした











どこかの記事で読んだ記憶があったが　探してもわからなかった　薄っすら記憶してるのはHDDは中身が同じなので裏の基板をスワップさせてどうのこうの・・・・・





alt



だった気がした　どうせダメなんだからチャレンジ　片方は普通のねじ　片方は星形の特殊なネジでしたドリルデ削って外しました


alt




ですが　結果は見ての通り電源位置は違うし端子のサイズも全く違いましたね

alt









一縷の望みで ネット上での型番を頼りにハードディスクを探しました　2.5インチ のハードディスクは見つけることができず3.5インチになりましたが内に収まることは確認できていたので3.5インチ のHDD購入です

alt



早速確認をしました4773なので間違いありません AV コマンド対応となっています


alt

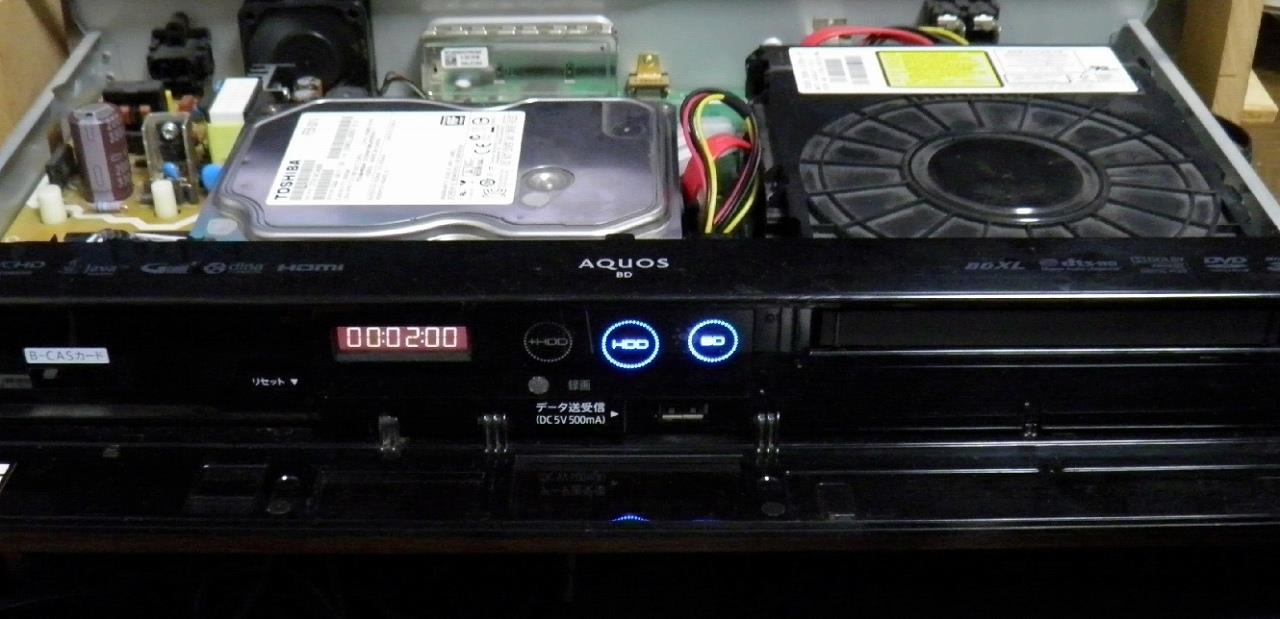

ギリギリですが　収まります手持ちの3.5インチHDDで確認はしていたので　OKです

alt





さあ　再起動～～～



文字部分が白く点滅したいたのですが今回はブルーで点滅していますこれは何か期待できそうな感じです


alt








数分後　WAITは消え数字が並び　画面には何も出ない？

進むかどうかホームボタンを押してみた


alt



きました　ホーム画面

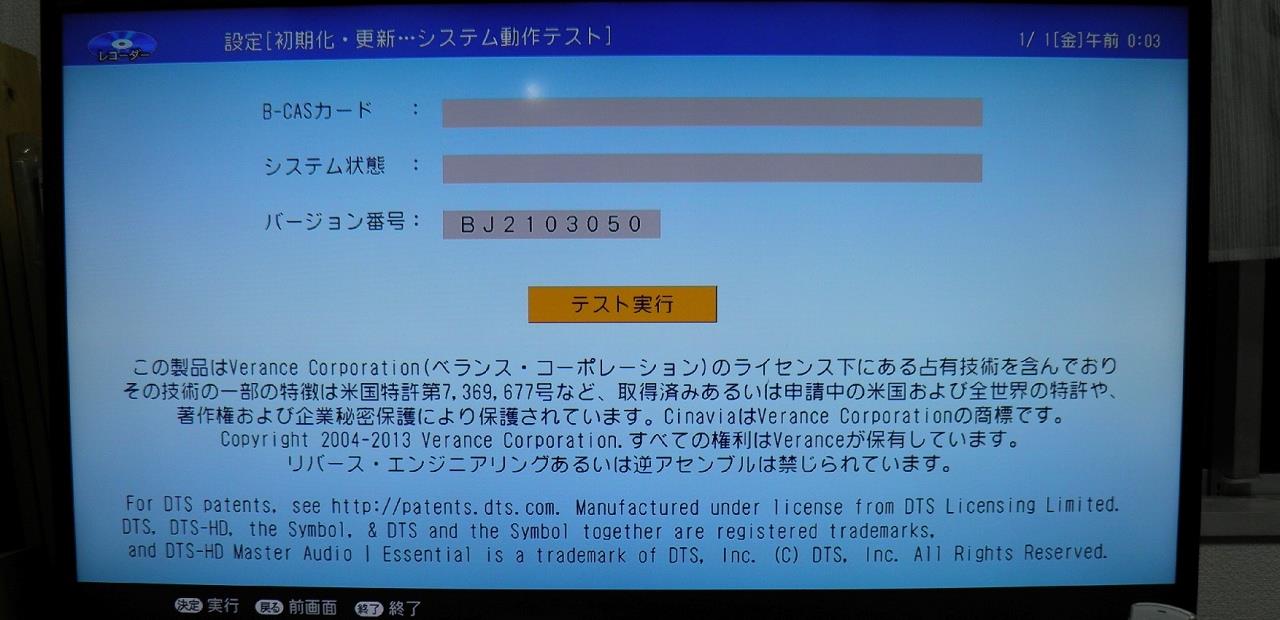

進めてみましょう　設定画面からシステムの動作テスト画面を出します


alt




この画面のまま　購入したリモコンの電源ボタンを押すとサービスマンモードに移行するようです













alt




これだ～～～
　　　結構　感動ものです！！



エージングを行うためBDのリモコンの赤いボタンのところを押すとエージング画面に移行




alt

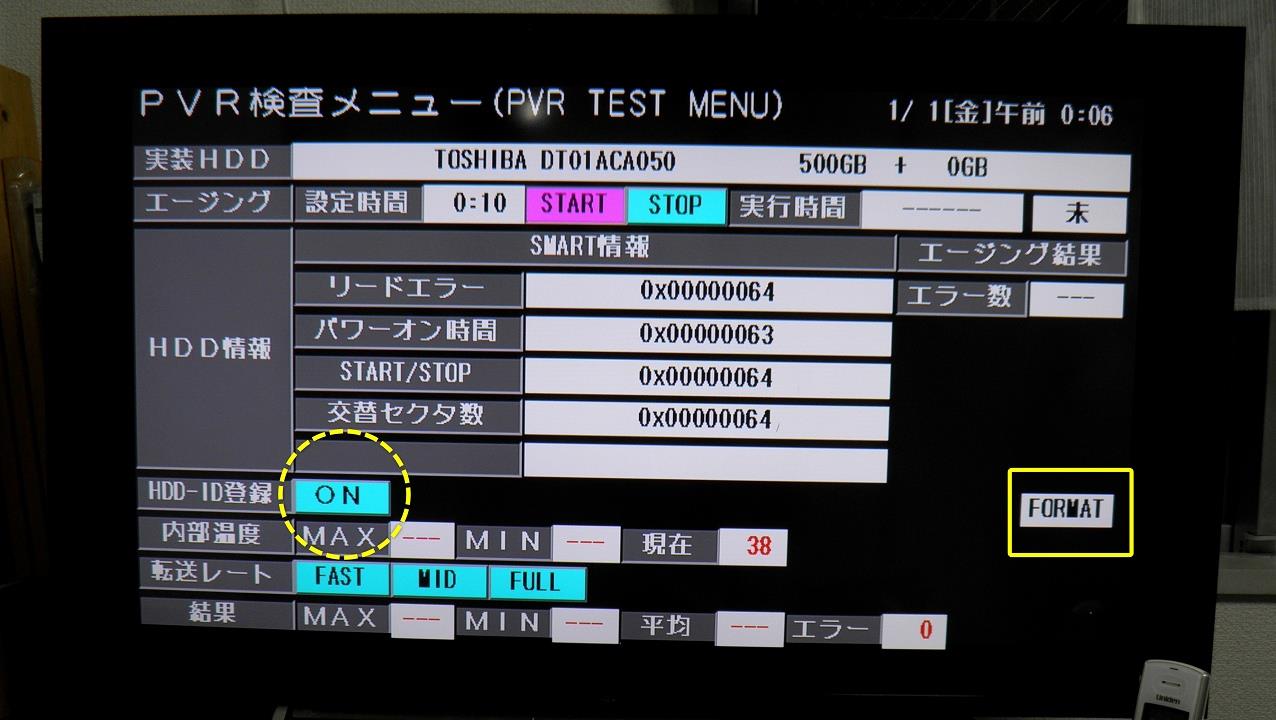

まず　HDDを認識させるようです　今はFORMATになっています　リモコンの十字キーでカーソルが動くのでHDD　ID登録のONに合わせて決定ボタン


alt




ボタンがピンクに代わり　FORMATが　”済”　になりました


これで　HDD認識は完了みたいです　今度はエージング　予行演習テスト的なことですね
カーソルを合わせて実行させます

alt




最初は破線に”未”となってます



実行押してしばらくかかります　終わると　タイムが表示されOKとなりました

alt





これで　再び再起動させます










alt

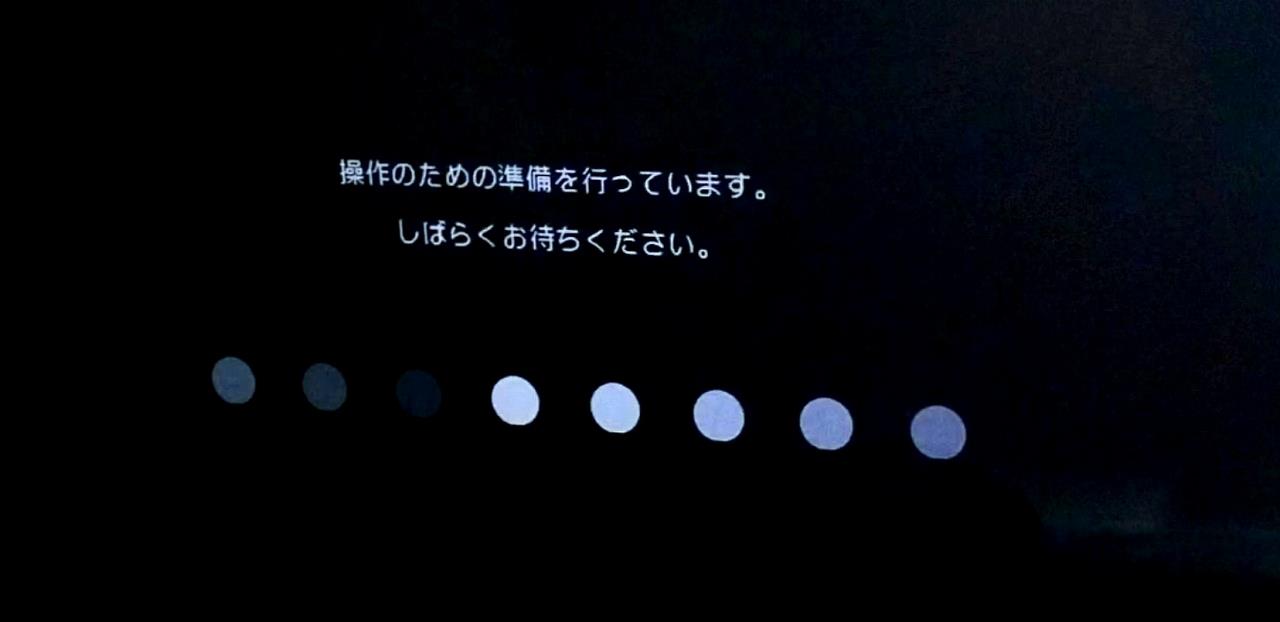

初めて見る画面


なんだか　いっちゃったかな～😍😍　　


　　　　　　　　　　⏬




　　　　　　　　　　⏬




　　　　　　　　　　⏬




　　　　　　　　　　⏬





　　　　　　　　　　⏬






alt







負けません💥

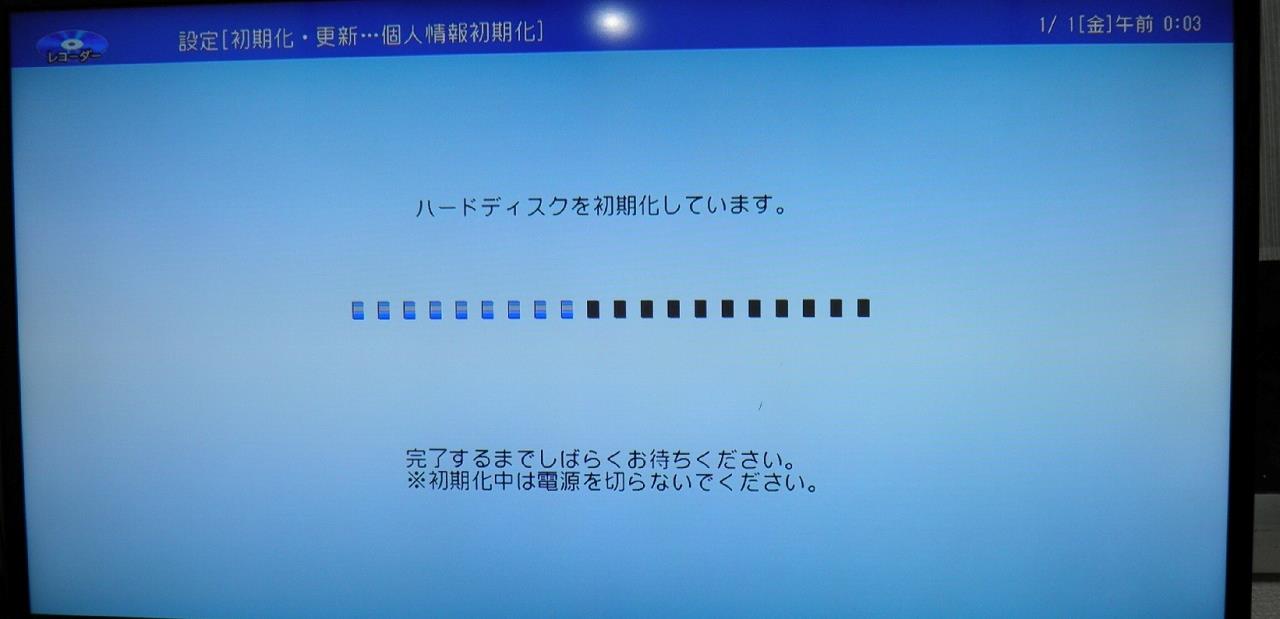

設定画面　を出してHDD初期化をさせます


alt


alt

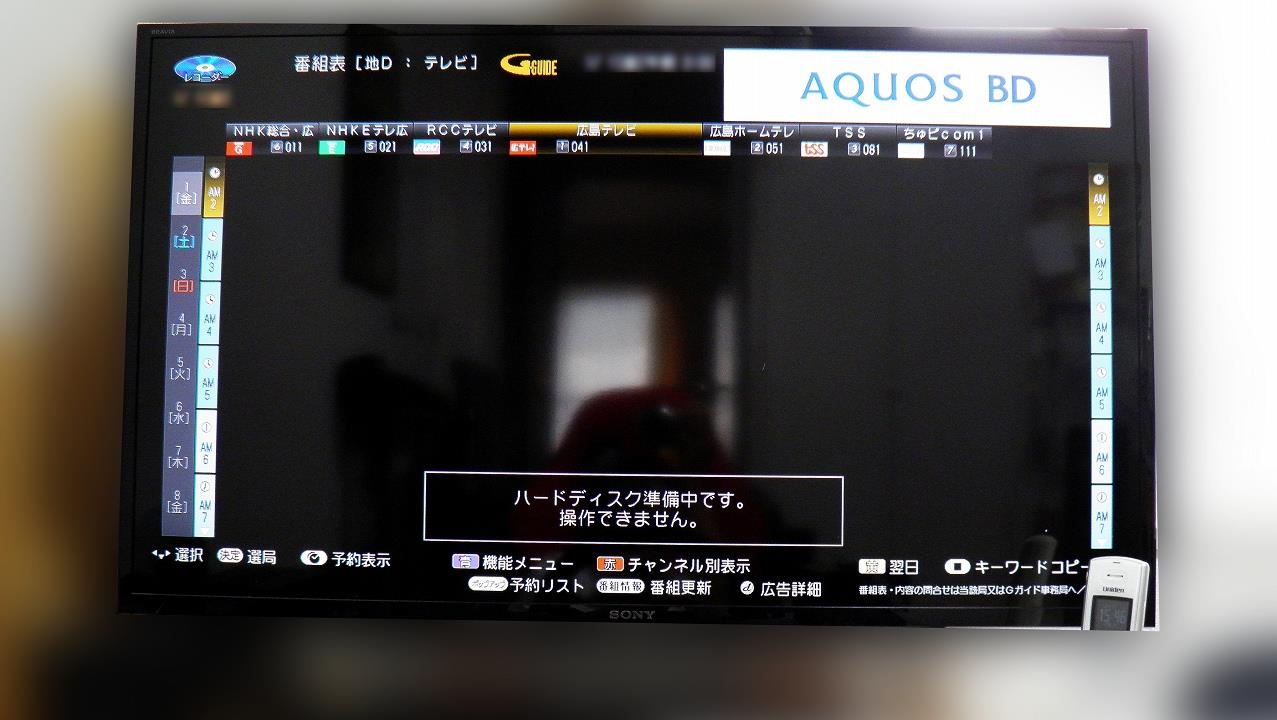

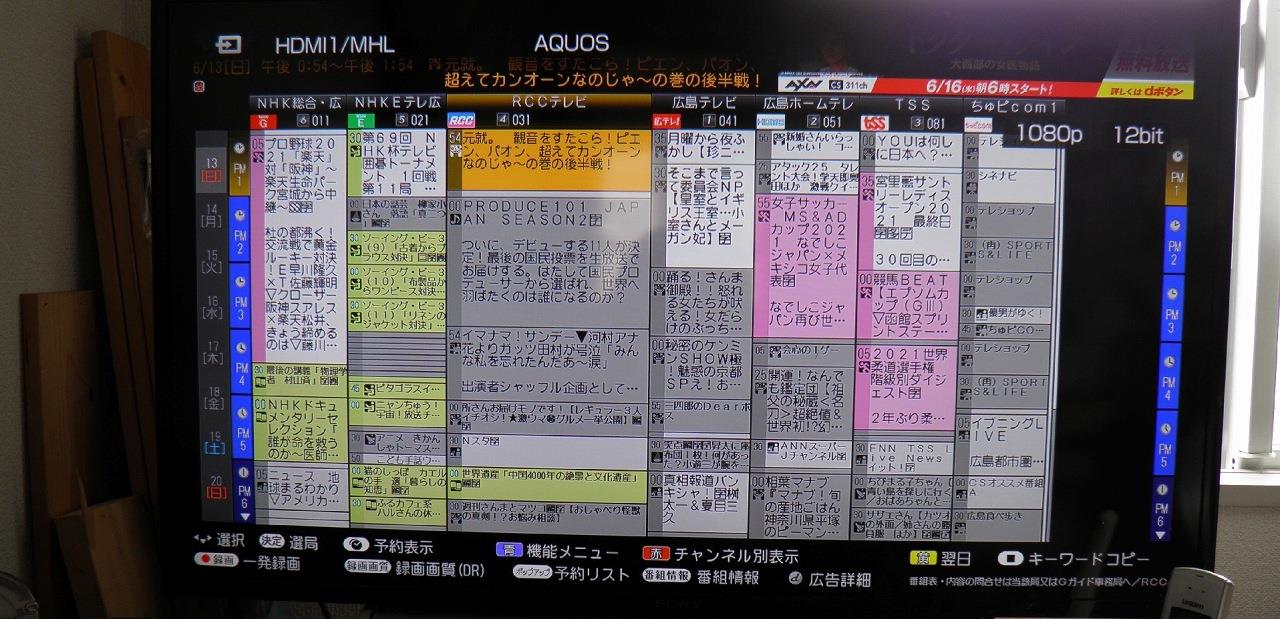

　　　はい来た　番組表


alt















HDD　はどうなってる


録画の確認です


500GB　確か45時間程度録画できた記憶が・・・



alt




44時間15分　これはもう直ったとしか言えません














翌日　確認




alt








録画　出来ました🤣🤣🤣



￥5000かかったけど　OKです


　　alt


Posted at 2021/06/27 16:05:40 | コメント(2) | トラックバック(0) | 日記
2021年06月20日 イイね！

AQUOS　BD…修理①

AQUOS　BD…修理①これは自分の部屋で　専用に使ってるBDです
中古で落札　￥1.5万　位メンテナンスされてるリビルト品的な奴ですね






先日電源を入れたところ　ここから進まなくなりました　ハードディスクエラーが出ると録画一覧は当然ですが番組表も見れなくなるんですね

alt


これは　買い替えるしかないのかな～　リセットもダメ　コンセント抜きっぱもダメ　中の誇りを掃除してもダメ
ないと困るしね～

alt




出来れば　修理したい　この機種に限らずですが録画番組をスマホにダウンロードして持ち出せる　外出先から録画された番組をダウンロードしなくても見れる　さらには放送中の番組　地デジ　BS　これもリモート視聴できるってメリットあるんで・・・

修理の手段はあるのか少し調べてみました　すると面白い記事が沢山ありました
HDD交換作業　修理された方　容量増やされた方　色んな記事　口コミ　興味津々です













どうせ　使えないんだから安いHDD買って試してみたいなって思います　一旦は原因を探ってみました

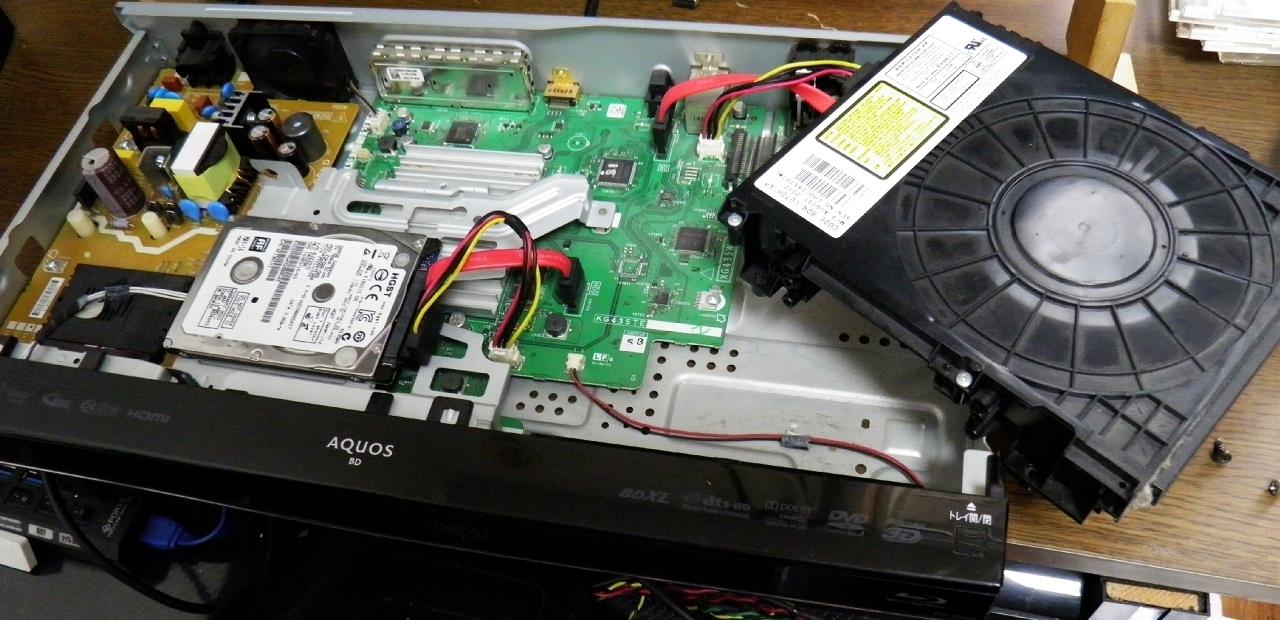

まず　分解から

alt



HDDはSATA接続ですが　マウントに固定されてます　ブルーレイドライブから外します

alt







これでHDDがマウントごと外れます


alt

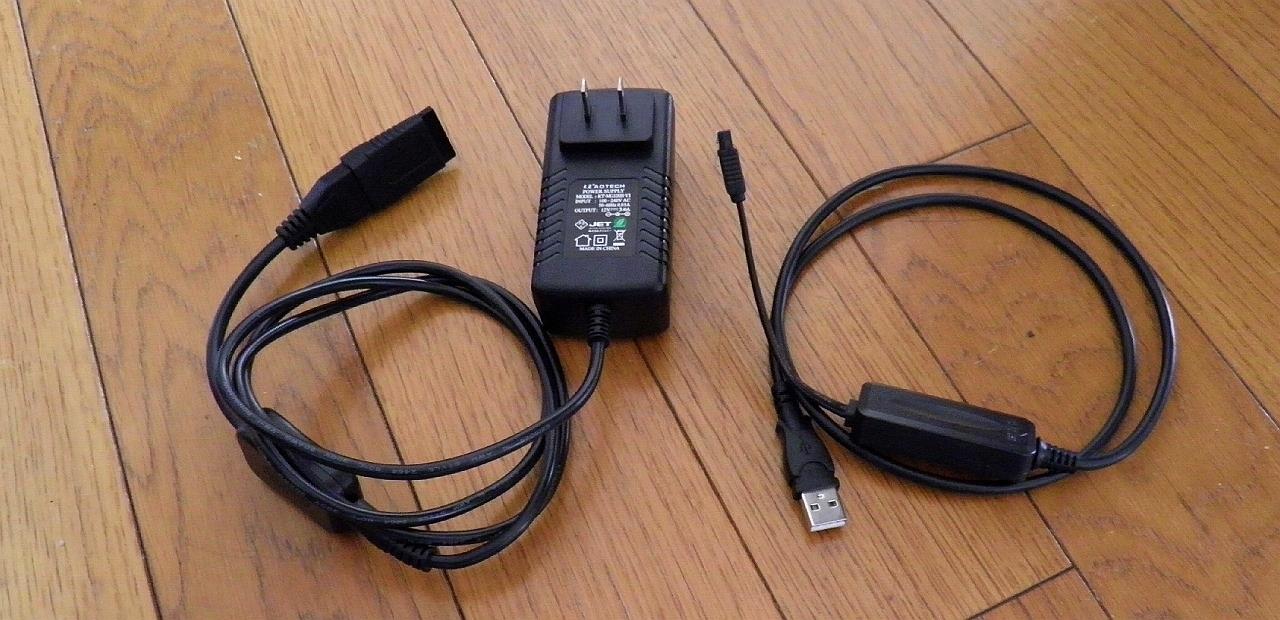

これはUSB接続で　PCやTV　BDなどにHDDを接続できる優れものです
SATAケーブル　←→　USB
電源は100Vコンセントから取れます


alt

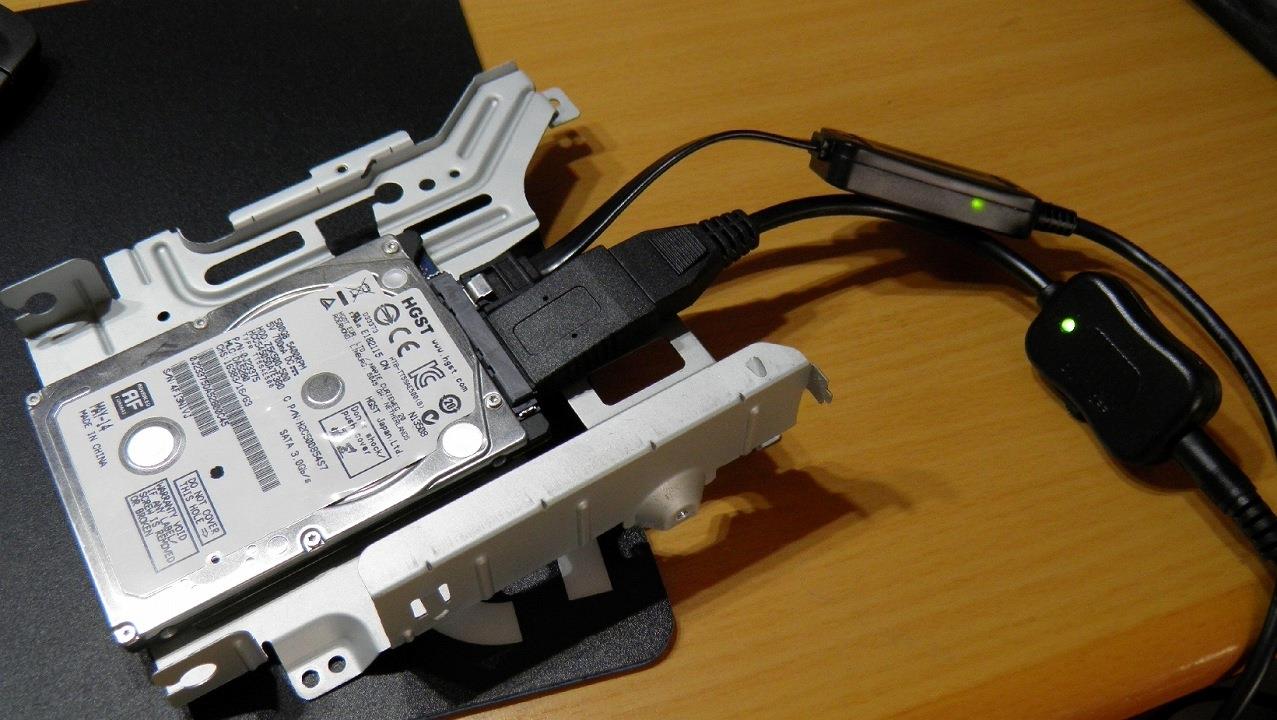

こんな感じで接続

alt






さてHDDはどうなってる　Crystaldiskinfoで確認です



alt




代替え処理保留中のエラー出てます　これは故障ではないんですがBDが読み込まないんで故障と同じですね　交換必須です！






alt

HDD　は2.5インチでした　同じサイズの2.5インチ　500GB　2000時間余りの良いもの落札しました　送料込みで￥750　でした

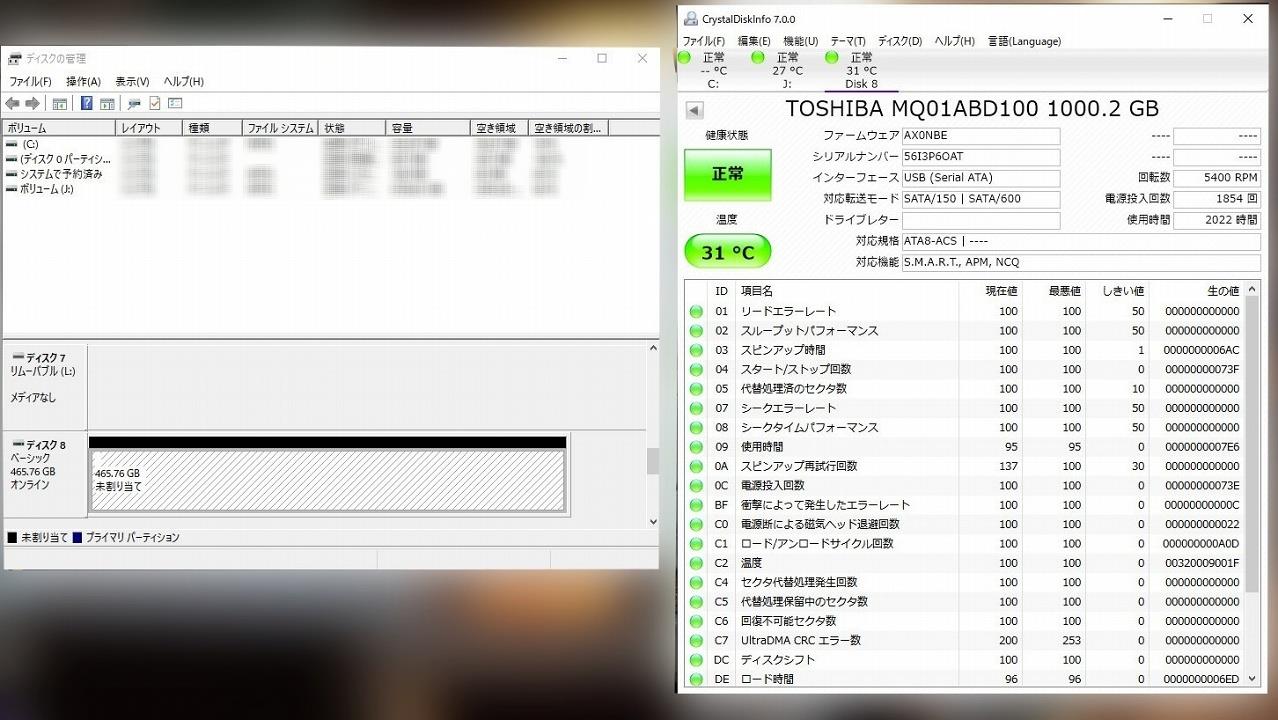

一応確認です　2000時間使用程度でしたが・・・


alt




確かに　2022時間ですね壊れたHDDは50686時間だったので時間から考えたらまだまだ使っていけそうです



それと　このリモコンですがUSBリモコンです　普通メーカーの方が使う物でHDDを認識させたりエージングを行ったりほかにもバックライトの点灯時間、モニターエラー、エラーリストなどを含み、コモンバイアス、色温度調整、ホテルモードなど色んな調整をする隠れコマンド的なサービスマンモード画面を呼び出せるリモコンです


売ってるんですよ

alt

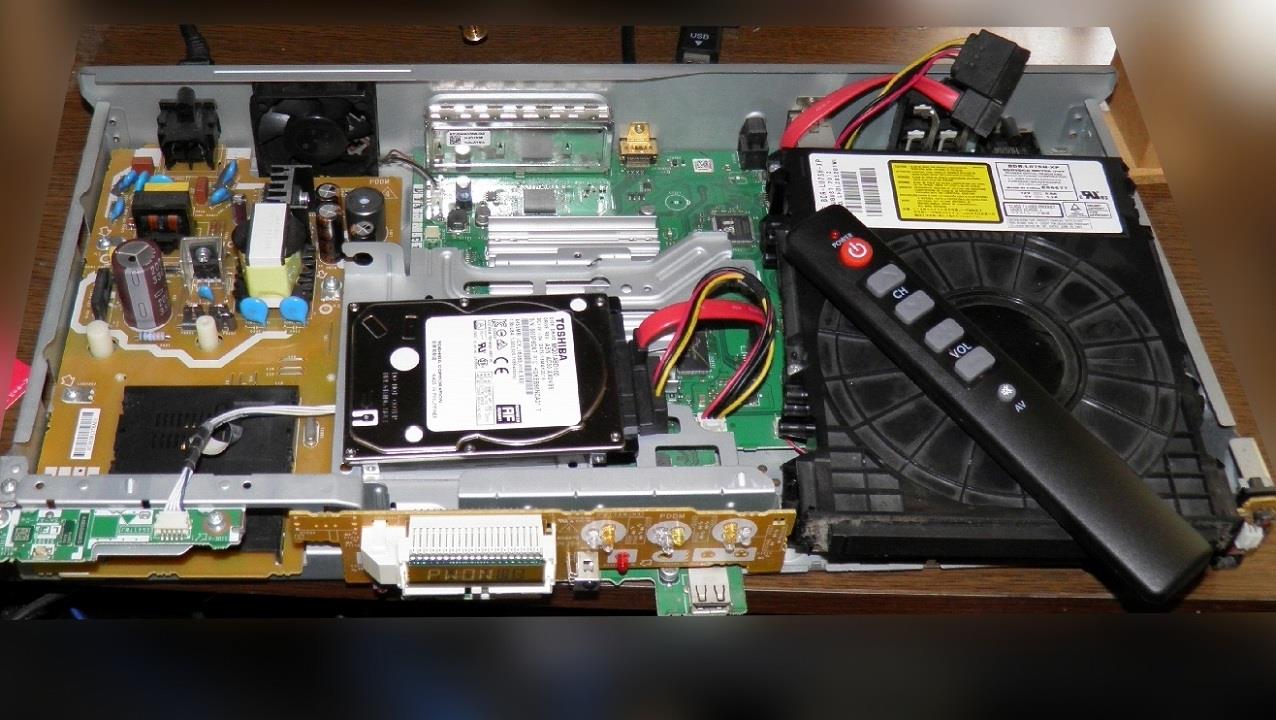

必要なものは揃ったので早速　チャレンジです　




alt




HDD取り付けて　電源ON～

alt


WAIT　←→　PW:OFF



ダメです　この繰り返し
同じくリセットも×　コンセント数分外しても×　接続しなおしても×　あちこちボタン押すも×
ホーム画面さえ出ない　進めない！









原因がわからないので　試してみた

購入したHDDを
①PC接続させ画像、動画　　コピー移動可能　HDDに移動させた物の視聴OK
②TVに接続　外付けハードディスクとして認識され録画視聴OK




HDDは壊れてはいないことは確か　本体が悪いのか？
でも外したHDDは確かに異常だった





悩み中　なのでもう少し探ってみることにした
しばらく　PCとにらめっこかな～～～😖😖😖



Posted at 2021/06/20 15:28:26 | コメント(2) | トラックバック(0) | 日記
2021年06月19日 イイね！

イメージチェンジ

先日書いたブログのオーナーさんから頂きましたよ～

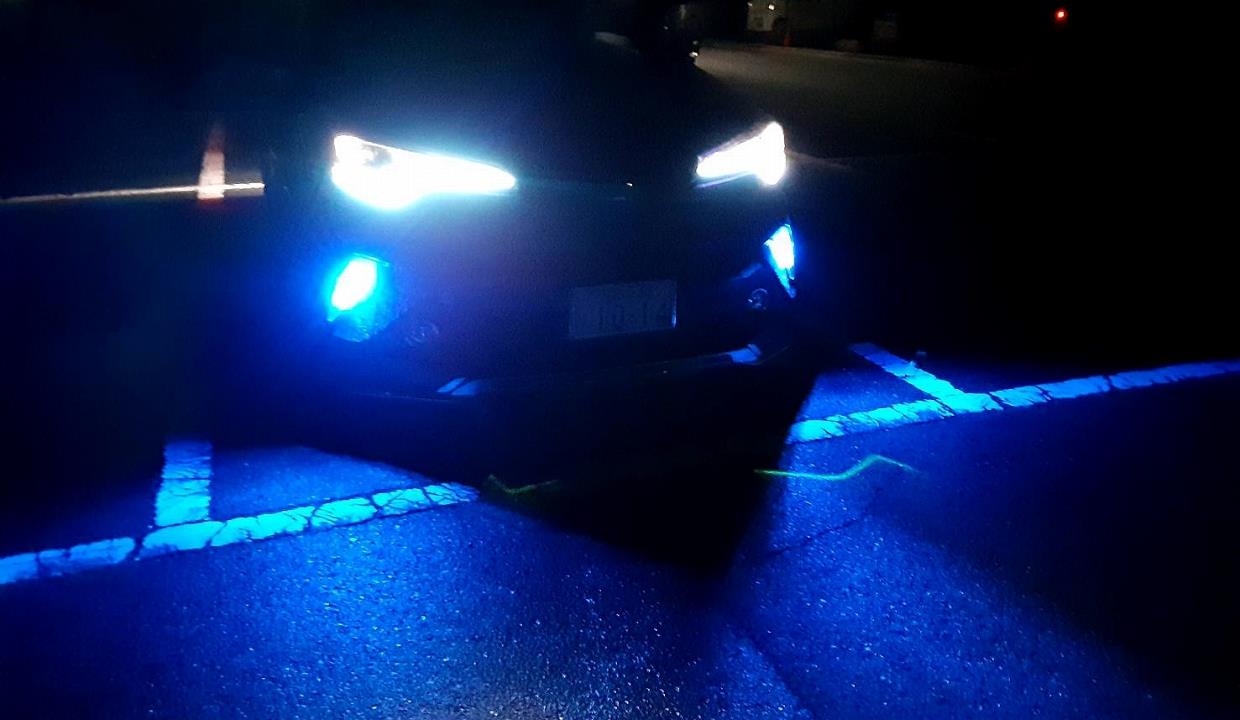

　自分で言うなって話ですが　結構な光量でビックリです

alt

alt







っで　今回は少しイメージチェンジしました

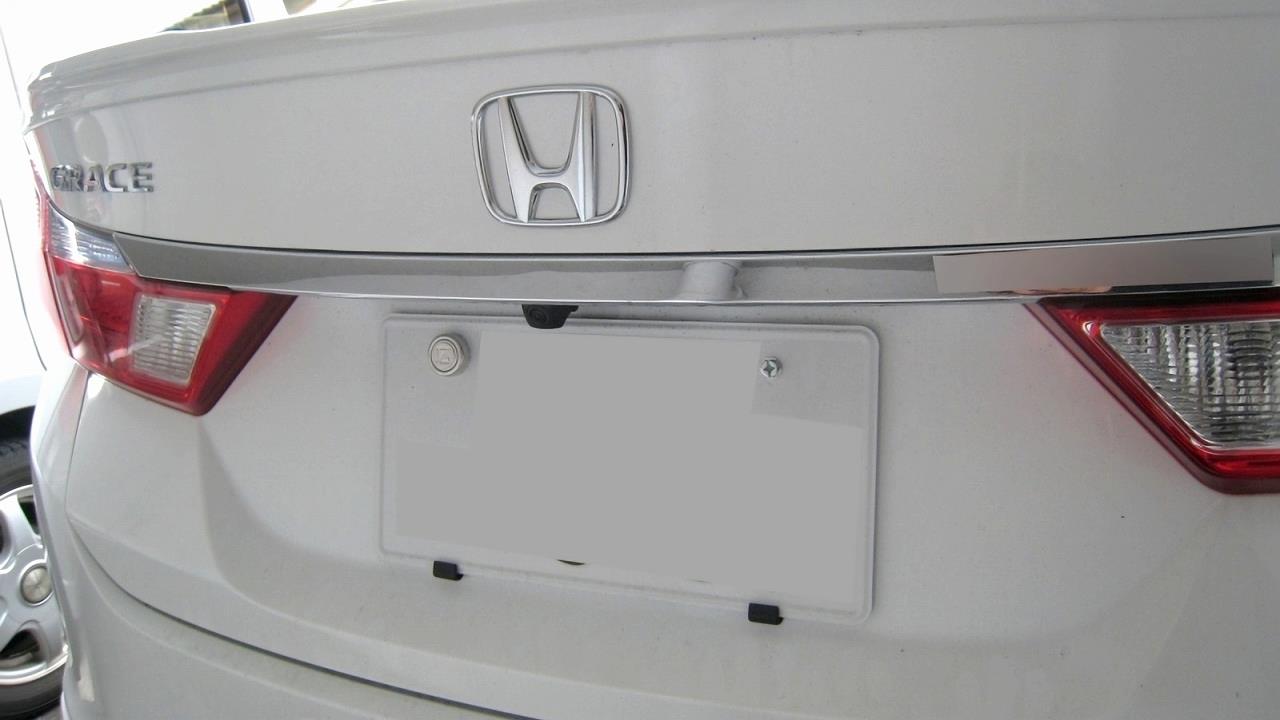

これは新車時の写真です　ライセンスフレームがありません
alt




あまり気にせず　市販品を　購入


alt






しばらくして　やっぱHONDAの文字が欲しくなり　中古を落札　文字をブルーに塗って　ハイブリッドカラーのエンブレムと　フラットHブルーと揃えました


alt

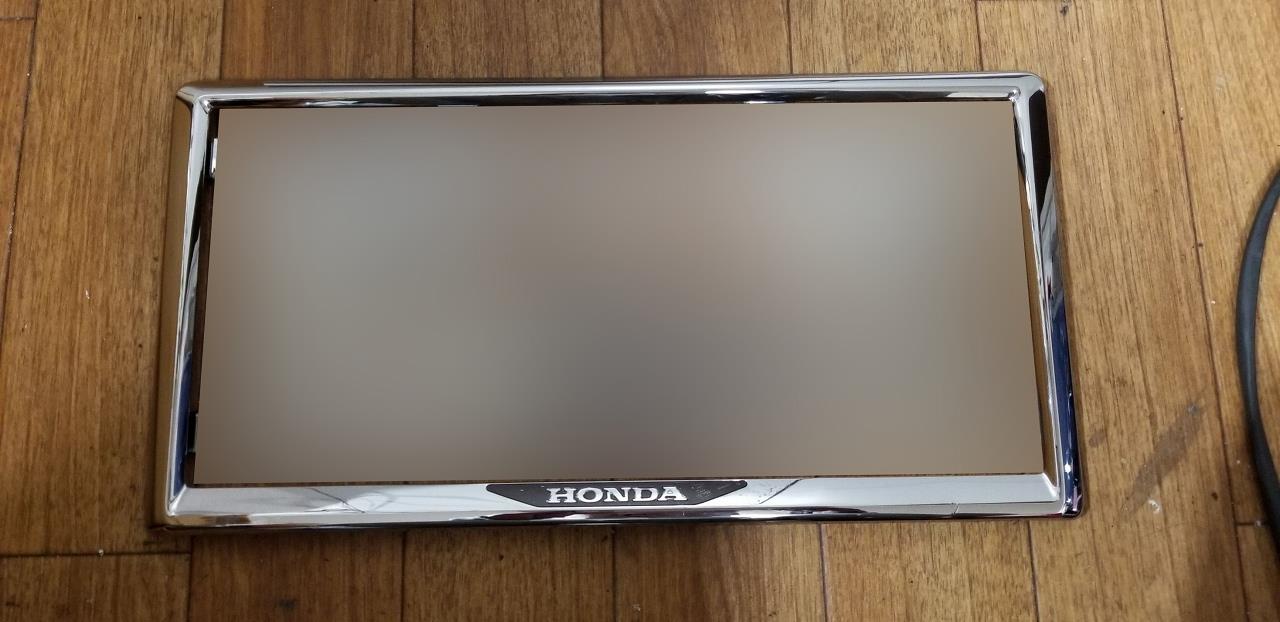

っで今回　最新のフレームを落札です　文字部分が若干違いますね

alt





文字の塗分けを　試しました

altalt












個人的に　下が好み

この仕様で　取り付けました

alt






これで終わりじゃないんですよ　気になってたこの部分

alt



普通車には　封印が付いてるため左右　アンバランスになっちゃいます　これずっと気になってたんですよね　なので今回左右　揃えちゃいます　封印購入しましたよ

alt

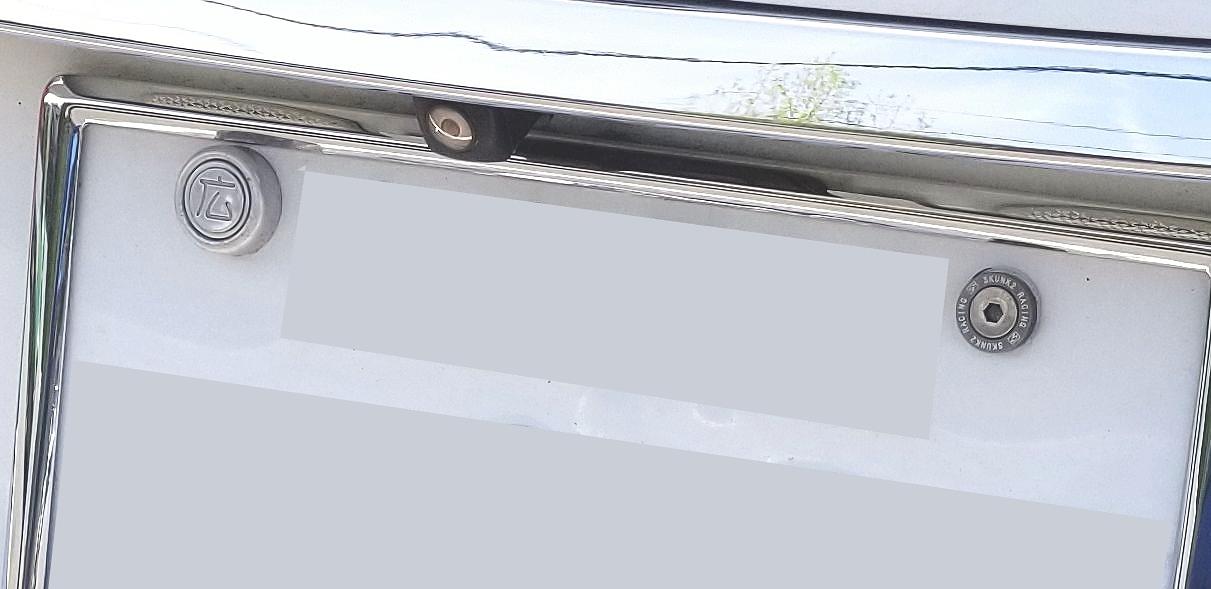

磨いてピッカピカにしました　このままが奇麗なんですがアルミ製なので酸化してすぐに汚れるため若干ピッカカピカ感が薄れるけど　クリア噴いておきました

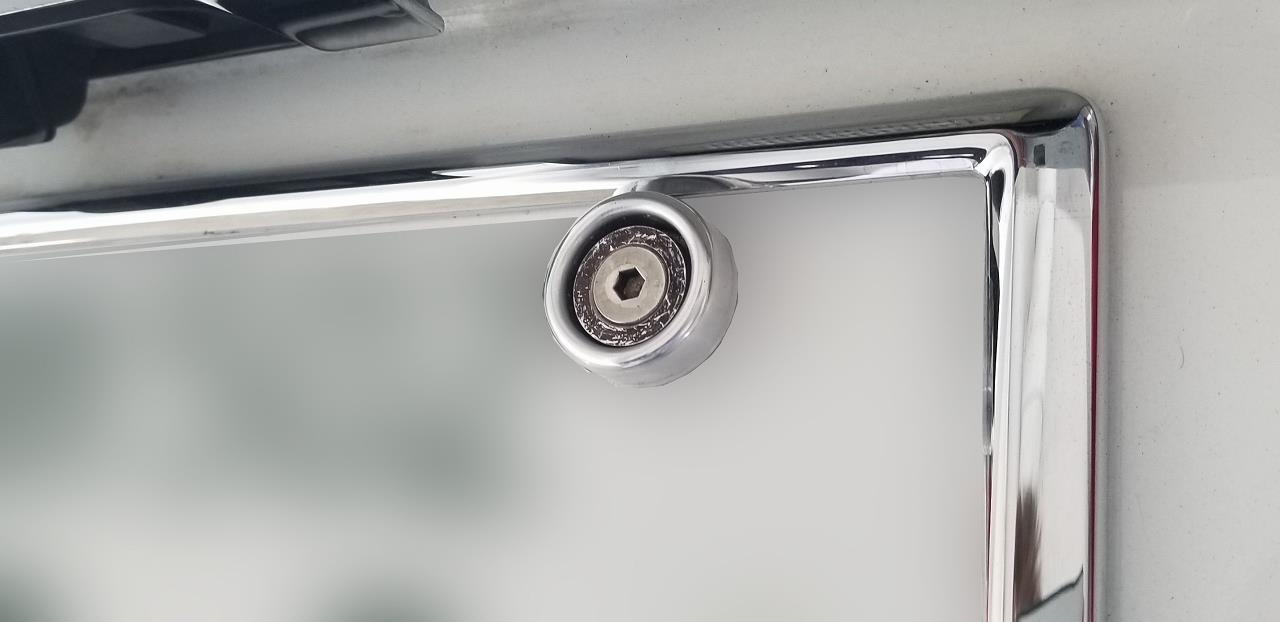

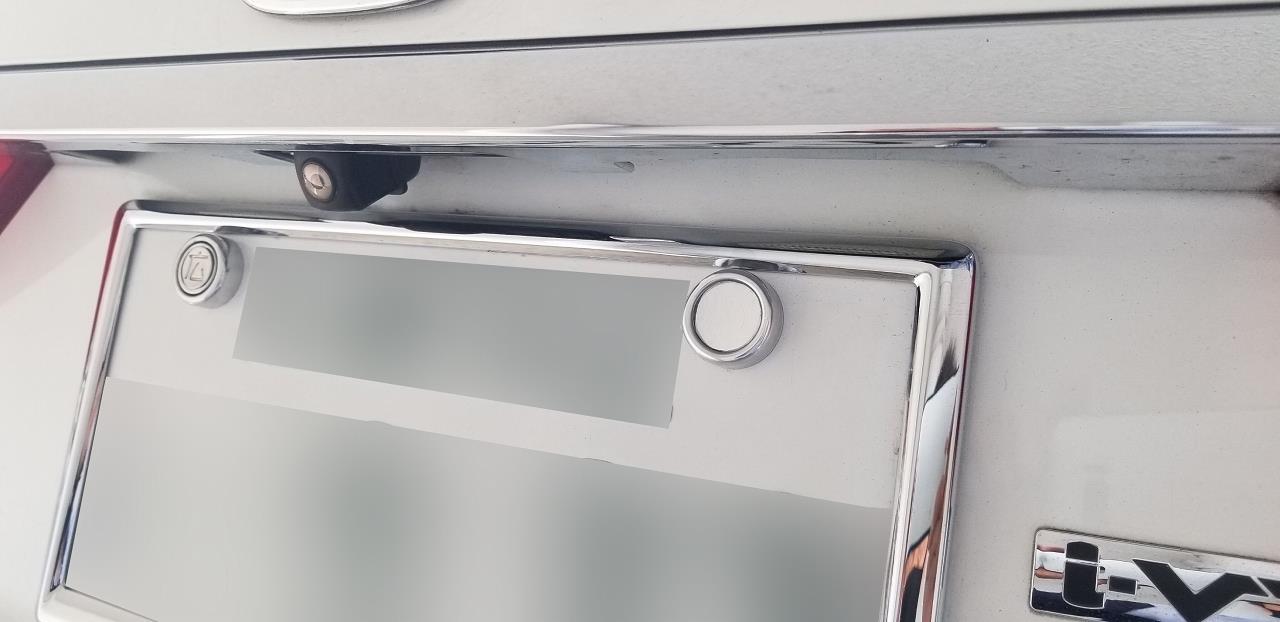

取り付けは　今まで使っていたナンバーボルトを使用しています
alt




この状態にプラ板にアルミメッキシールを貼って　カバーをしました

alt






そして　取り外したフレームはフロントに使います
今までは　ブラックに市販品を塗って取り付けていました

alt



これはこれで気に入ってたけど　この度フォグを取り付けメッキ感が増したのと
　　”HONDA”　のロゴをフロントにも・・・


ってことでこんな感じ

alt







ナンバーボルト　ブラック仕様を変更します　不似合いすぎ！


まず　購入？　もったいないし気に入ったのがないので加工します

alt

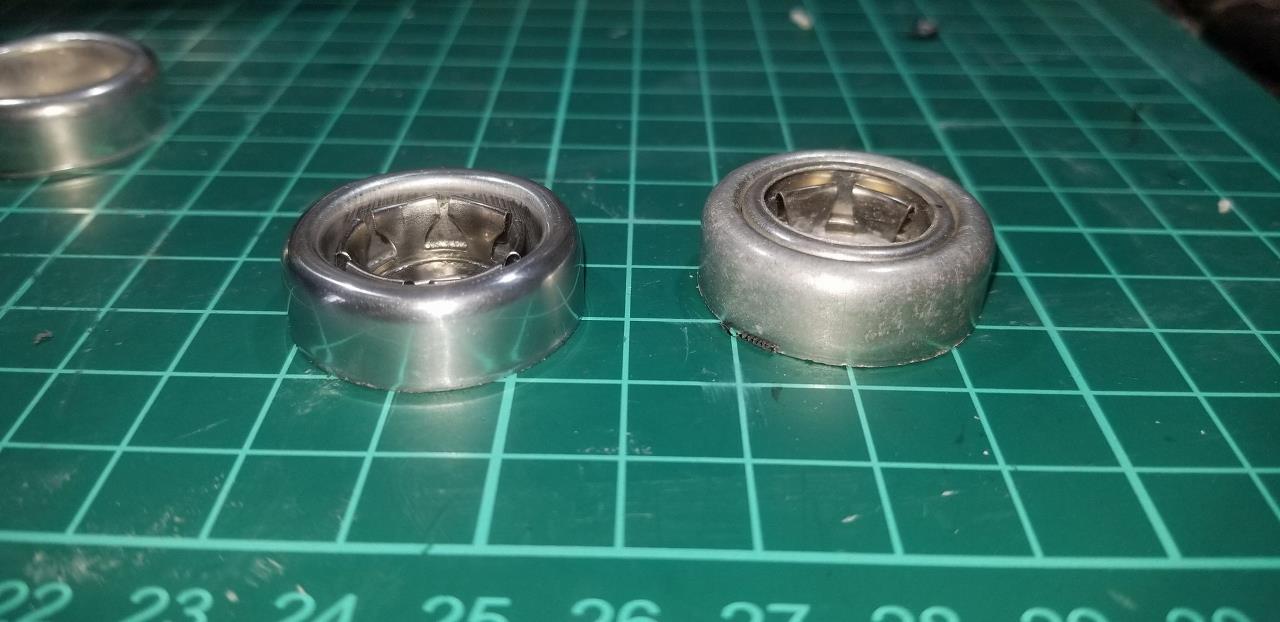

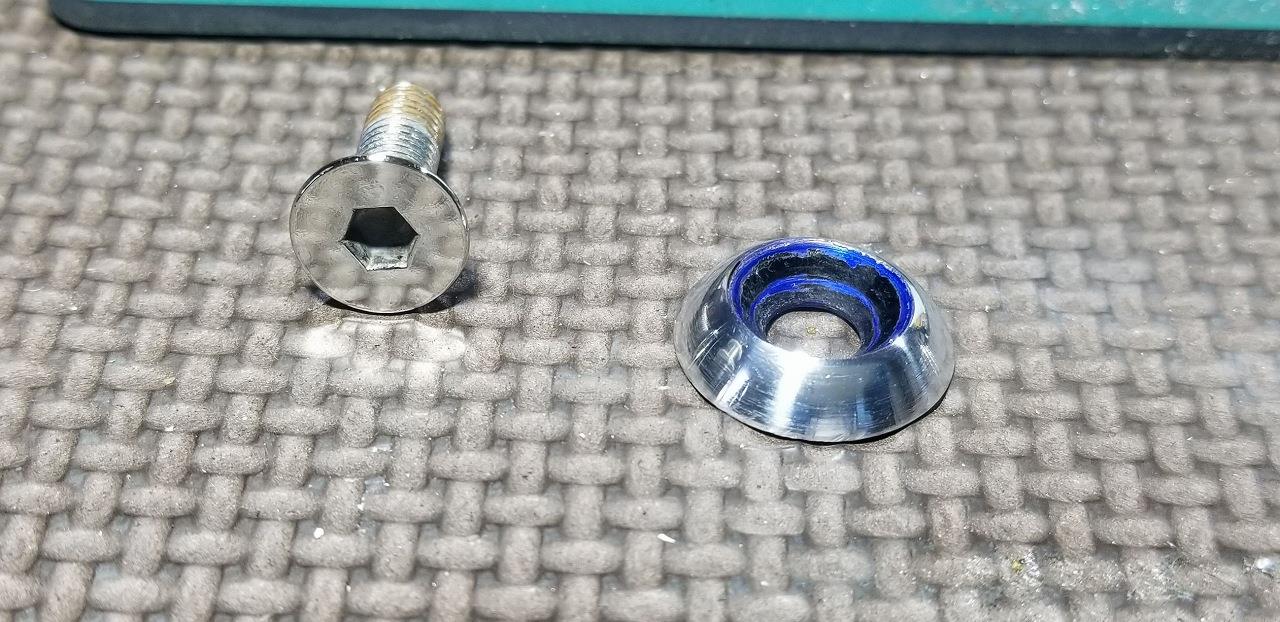

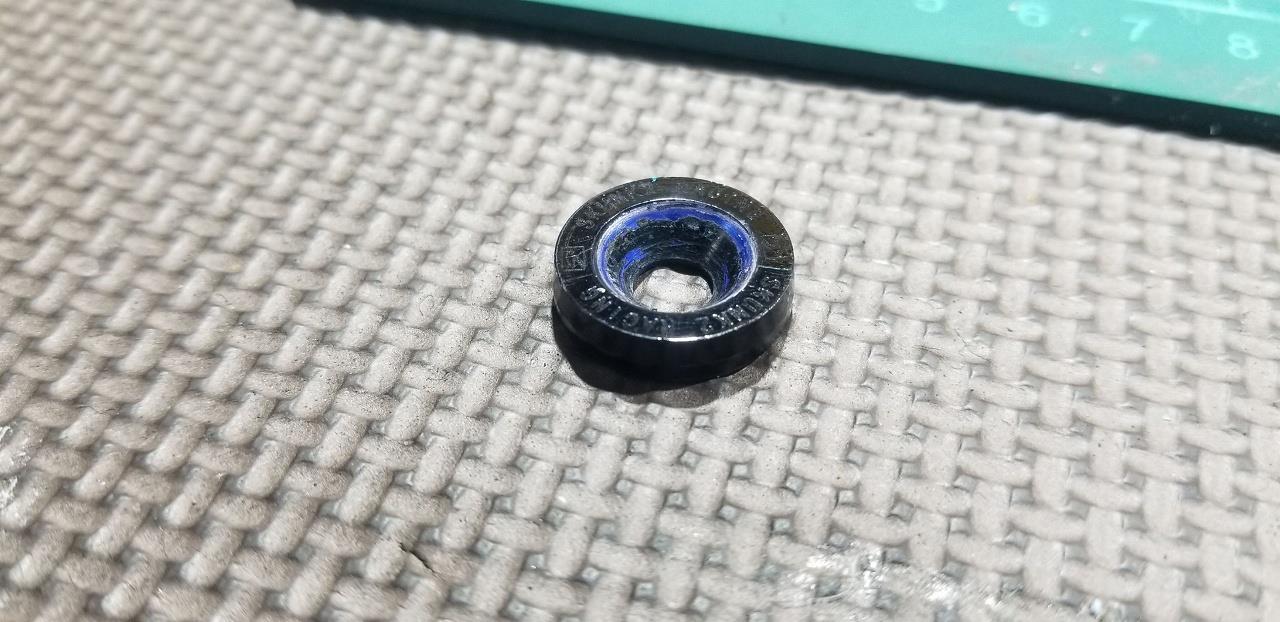

外した　飾りワッシャー　ドリルに挟んで削りました


alt







ここから　磨いていき最終的にピッカピカに　


alt

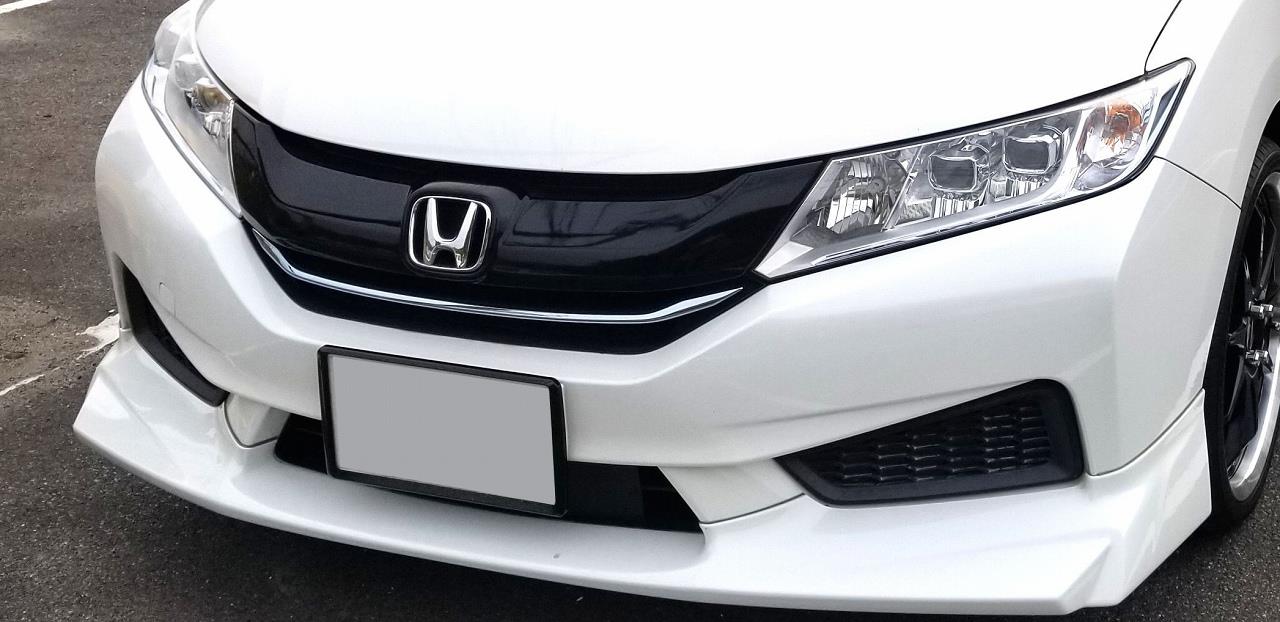

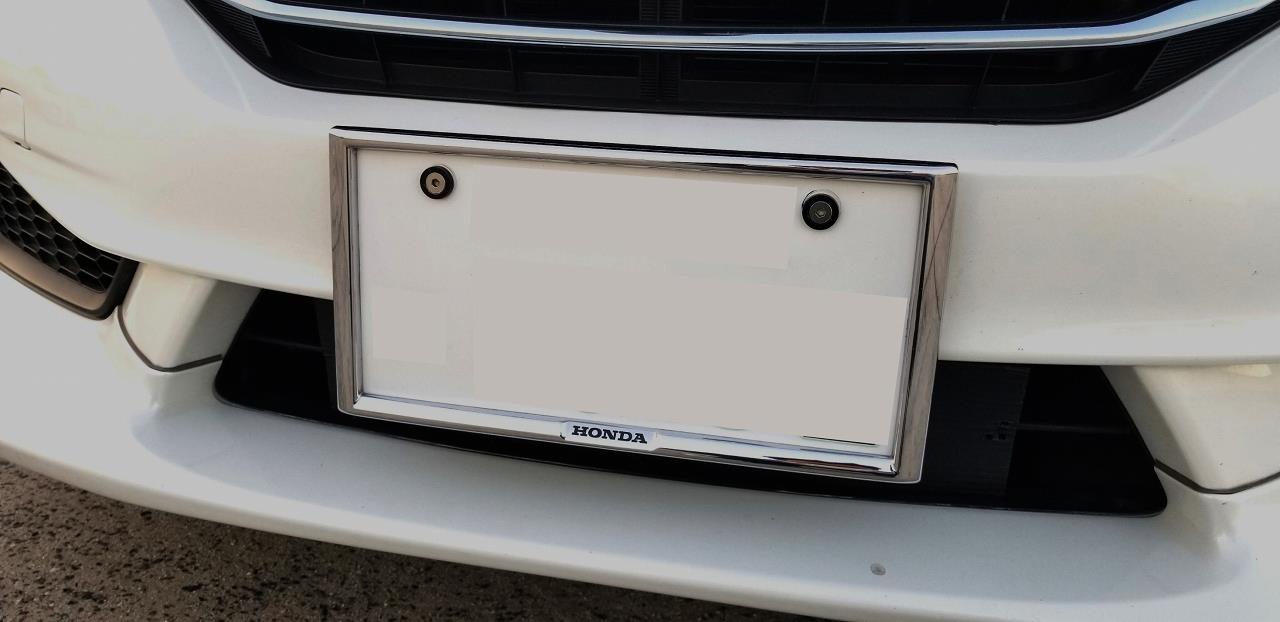

装着したのがこちら


alt









こんな感じに　なりましたメッキ　思ったより良かった　フォグのメッキ感と合ってる
何より　”HONDA”　の文字がいい


alt














っで　　　っで　　　まだ続きが・・・・・・・・・


後ろに戻って　

alt





これも　前々からやりたかったこと　フラットHエンブレム　簡単に言うと飽きた！
赤は嫌なんで　ブラックに　青はハイブリッドエンブレムだけでよい　ライセンスフレームの文字部分のブラックにそ揃えます
alt


alt

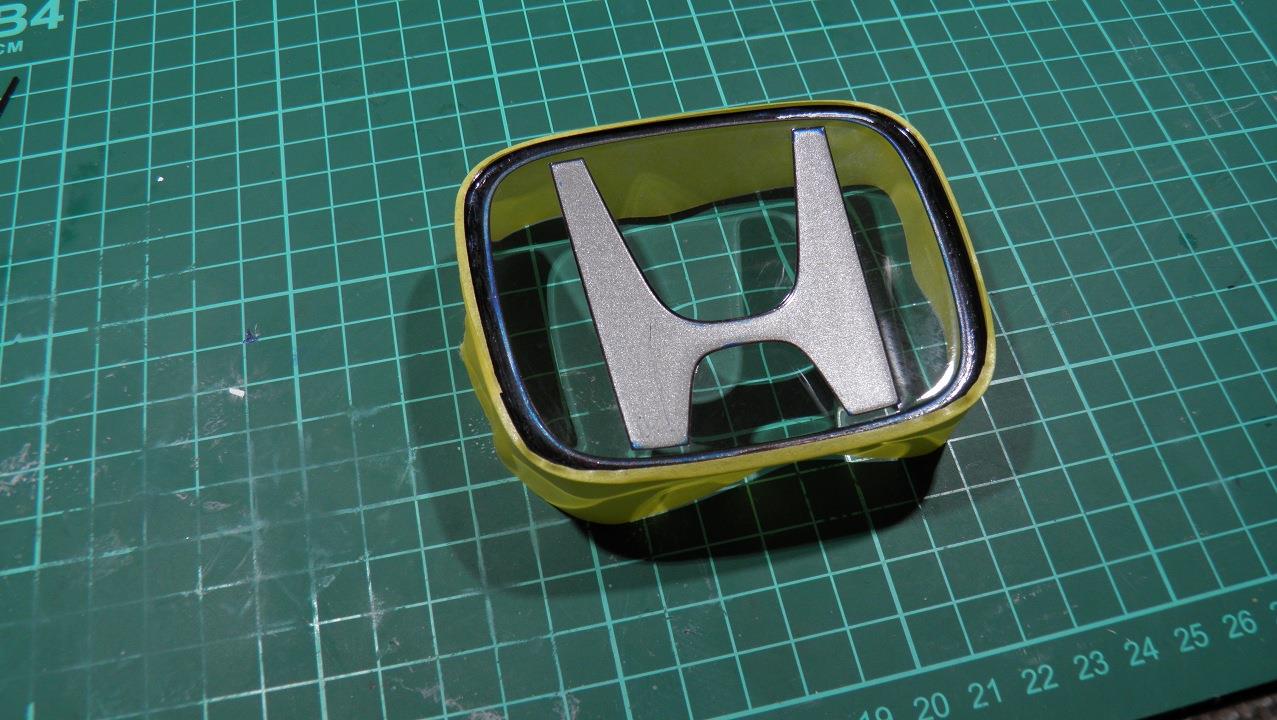

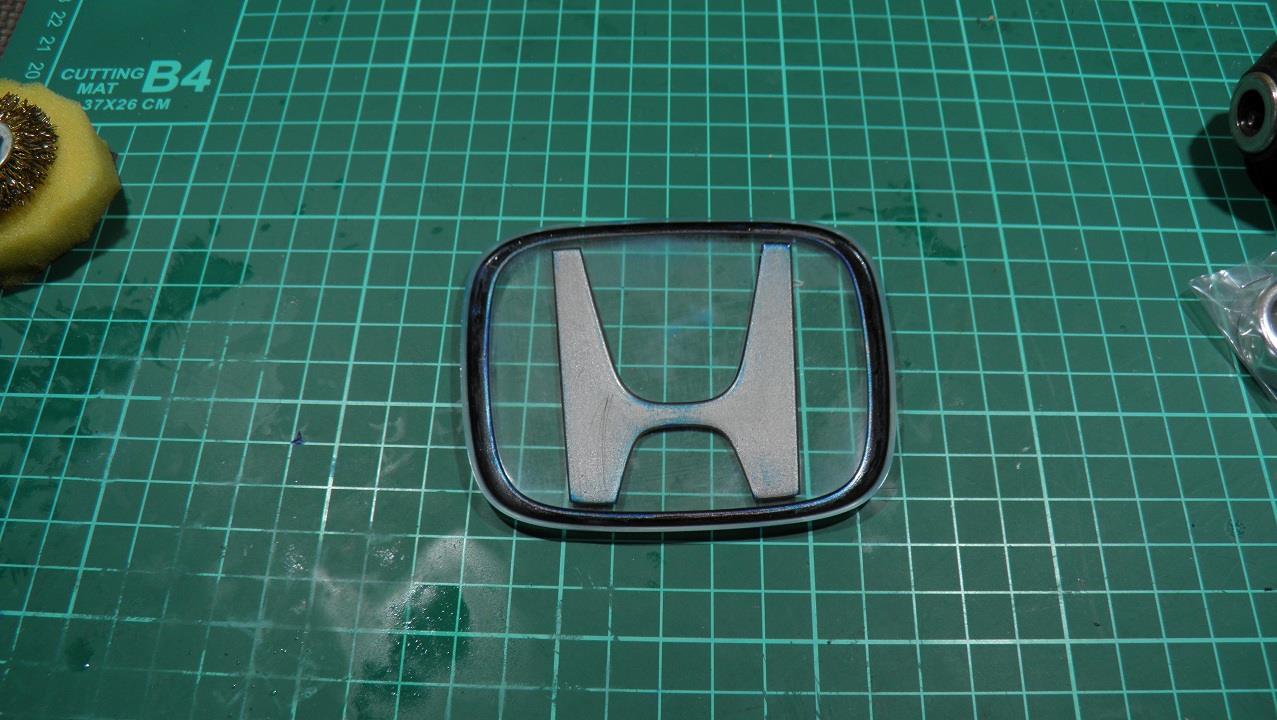

ブルーを　落とします　当然曇っちゃいますね

alt





再び　磨き作業


alt









奇麗に　透明になったら　再塗装です


altalt







これで完成



ほんとに続きはありません　最後です　完成！！！


alt







くだらない　些細な　イメージチェンジ

自己満足の　世界です



















Posted at 2021/06/19 09:37:45 | コメント(2) | トラックバック(0) | 日記
2021年06月13日 イイね！

CH-R　デイライト・・・②

CH-R　デイライト・・・②











LEDを左右に取り付けるので　それなりの光量は得られたと思います 　実際に車両に取り付けて確認できれば一番いいのですが 依頼品です　取り付けた時の角度や方向は車両を見たので記憶にはあるんですが多少の不安が残るので　出来得る限りは手を尽くします　もう一発 LED を増やそうと思うんですがこれ以上リフレクターをカットすると上下の反射がなくなってしまうので方法を変えます真ん中に LED が欲しいのでリフレクターに穴を開け5mm の LED を覗かそうと思います　位置なんですが自分ではある程度このへんていうのは分かってるんですが一応確認のため





LEDを奥にセットして点灯させてみました

alt


alt



若干　反射が甘いです






今度は　LEDを手前に出して点灯させてみます

alt


alt




こちらの反射は良いみたいです

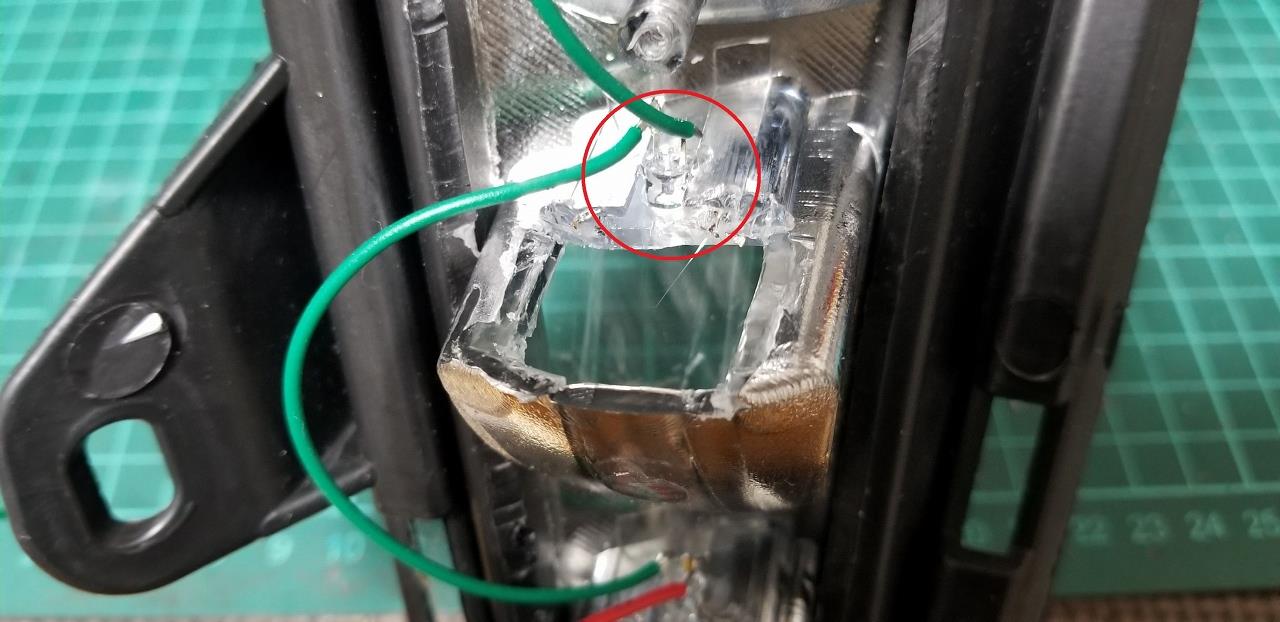

穴をあけて　いきます

alt

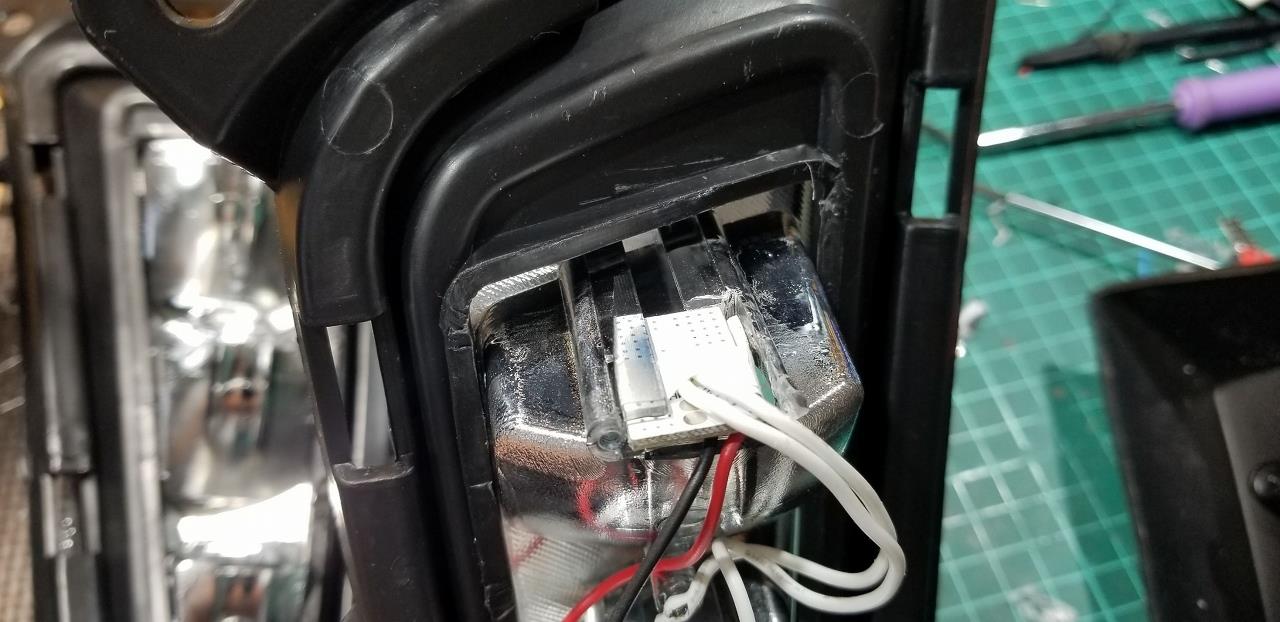

LED差し込んで　配線しましたよ～

alt







では　LEDも到着したので　再開です

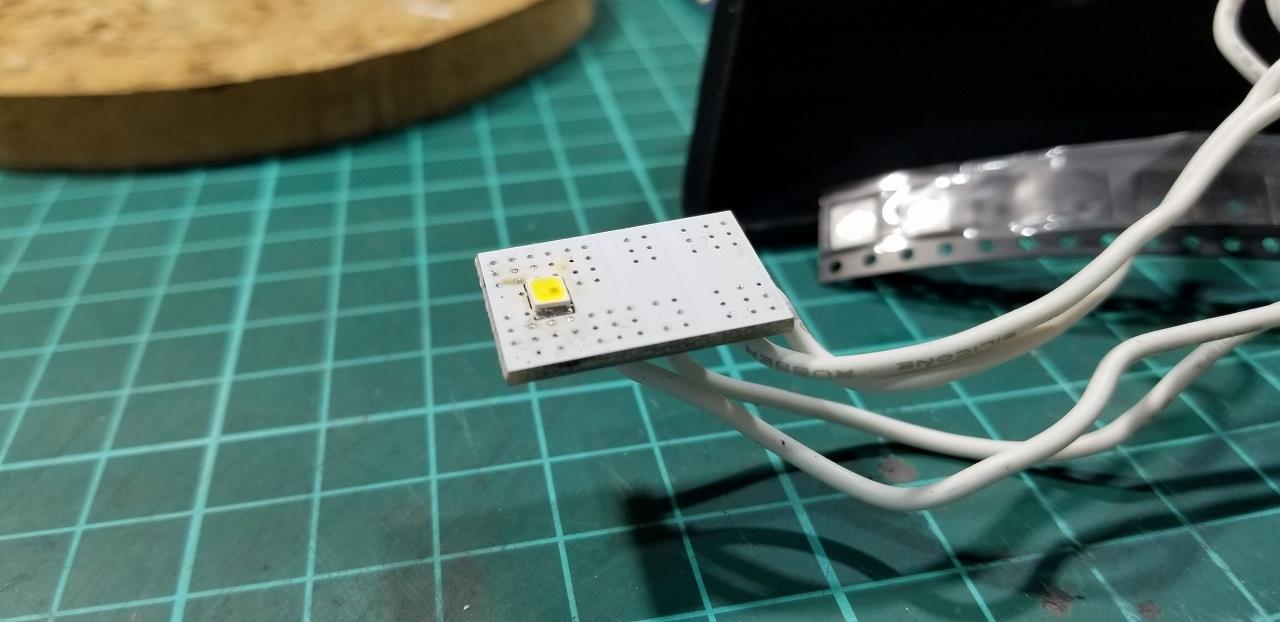

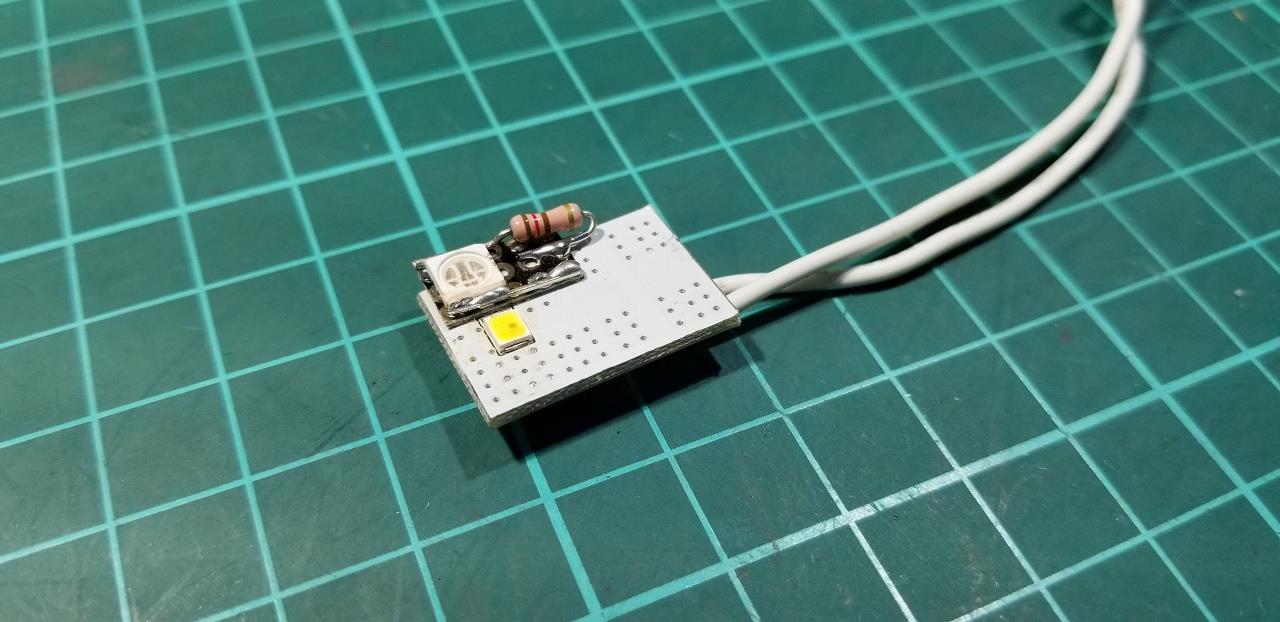

基板にセットしたSMDです

alt






このまま　取り付けて配線をし　一応熱対策の一環で熱伝導両面テープで固定させておきます　覆いかぶせるようにはなりますが熱を吸収してくれるので・・・


alt

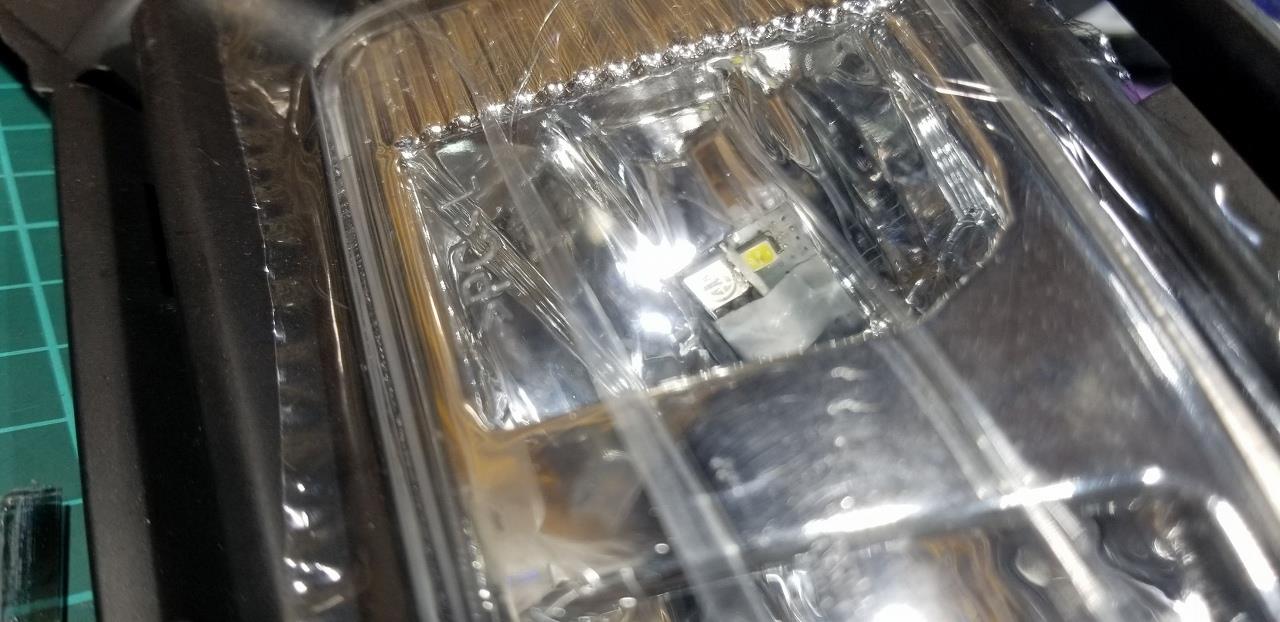

覗き込んだ状態がこちらです


alt




それでは　点灯テストです

この状態で点灯させてみます　カメラは真正面altalt

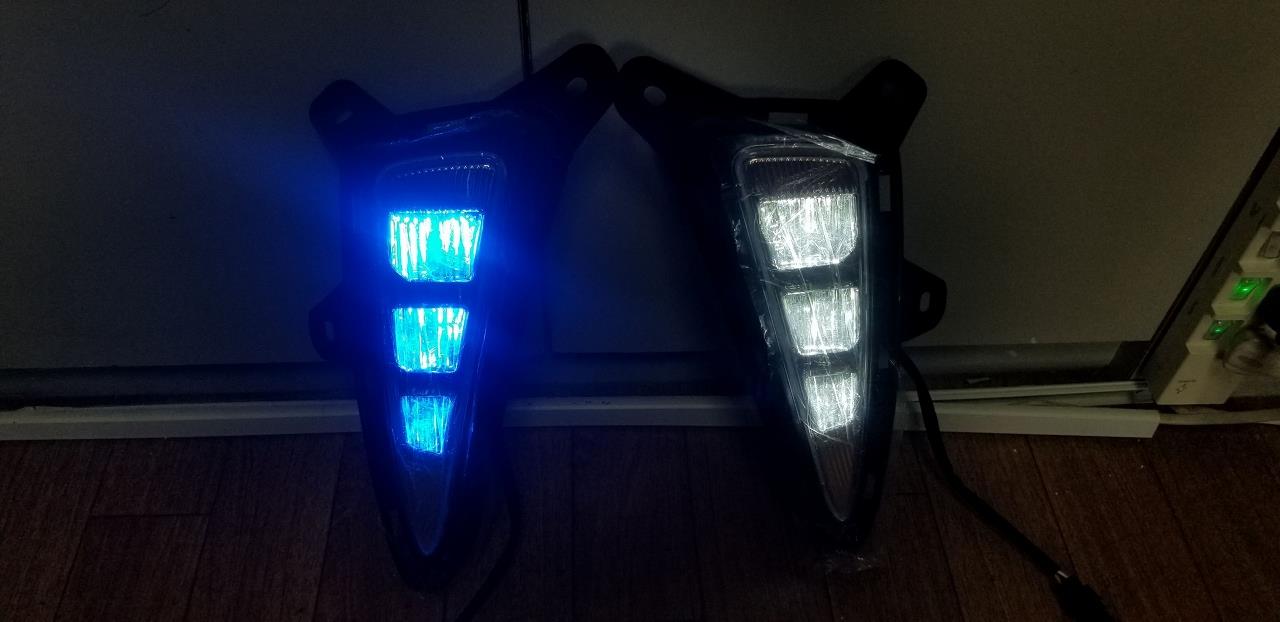

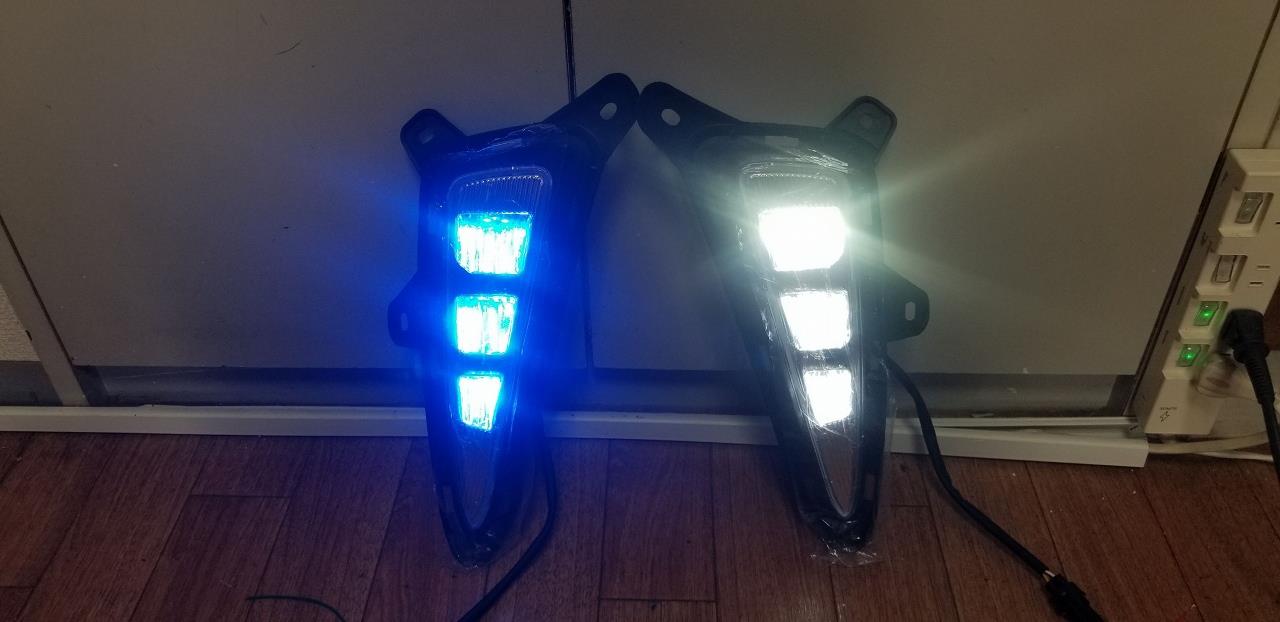

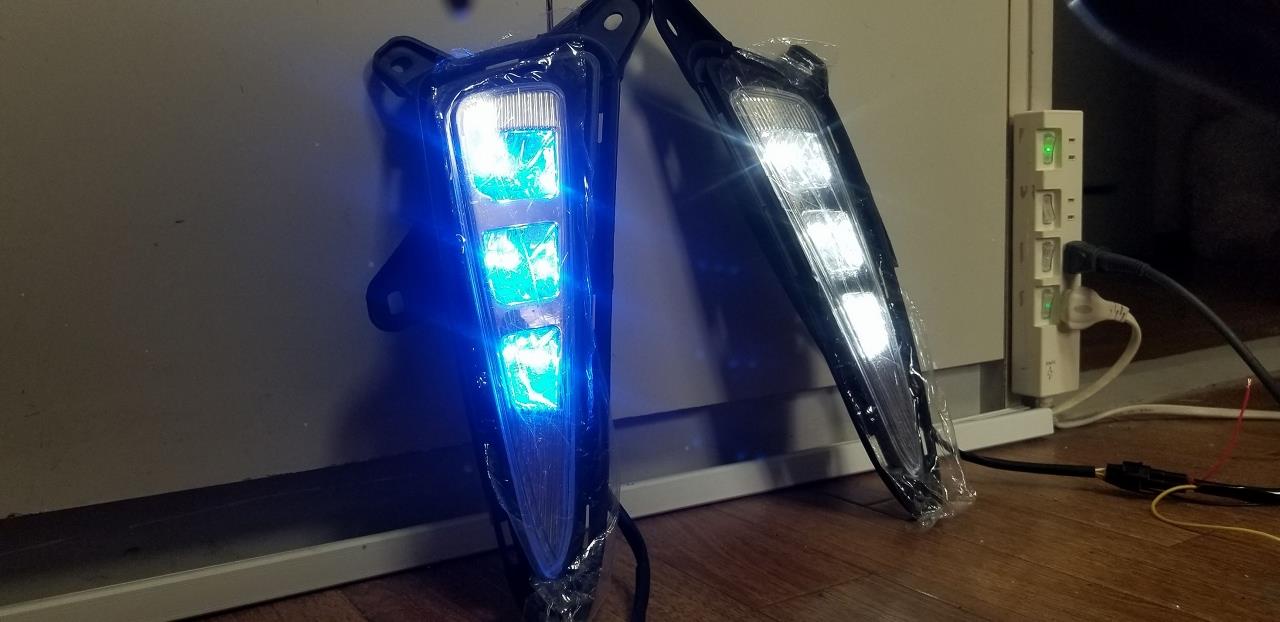

点灯　白　と　青

alt


alt






記憶では　これくらいの角度のような気がする


alt




間接的な感じなんですよね







昼間に　どんなのか気になったので　朝日を受けた状態で点灯です


alt







思ったより　見えたのでビックリです





っで　さらに記憶により取り付け角度を再現


alt







見えるじゃん🤣🤣🤣

間接的な光り方　今度オーナーさんに見せていただこう



一応完成ですよ～～～



Posted at 2021/06/13 12:08:51 | コメント(2) | トラックバック(0) | 日記
2021年06月09日 イイね！

CH-R　デイライト・・・①

CH-R　デイライト・・・①これは今回預かったCH-Rのデイライトです通常白で点灯してウインカー線に繋げておくとウインカー時　白が消えウインカーが点滅するというパーツのようです



早々　点灯確認です

alt

alt




これは　リフレクターに反射させて光らせる間接照明のような光らせ方になっています　これを今回ブルーにしてほしいという依頼ではあるんですが　先を見越し白も点灯するようにしておいてほしいとのことです　

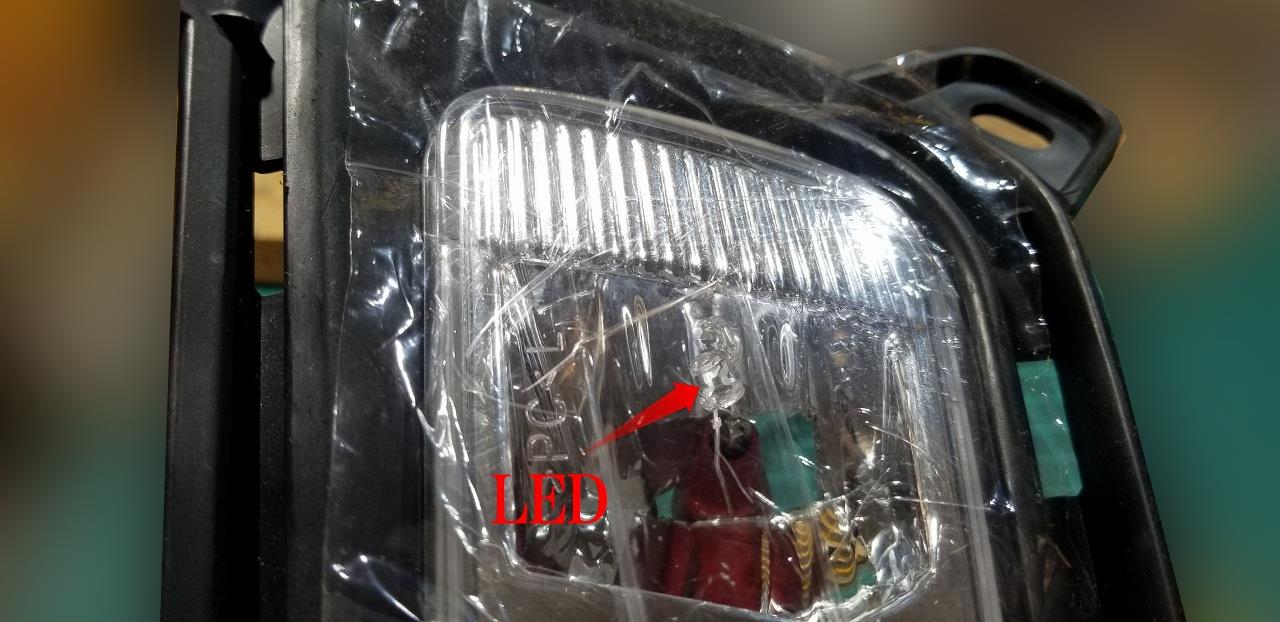

簡単そうで結構難題です理由は光らせる方法がリフレクターに反射させるといった構造のパーツなのでそこが厄介なんです　まずは裏を開けてみました赤丸の部分にちっちゃい基板が取り付けられておりLEDが並べられているようです


alt





外した状態がこちらチップの LED ですがこれが白とアンバーの切り替えタイプの LED です

alt







現行のLEDは加工しないこととします　青のLEDを追加したいと思います
リフレクターに反射させ間接的な見え方をさせるパーツってLEDの位置を考えられてるんですよね取り付けられてる位置が一番リフレクターに反射しよく見えるように取り付けられているのでそこからLEDの位置を変えると見え方に差が出てくるんです　そこが一番問題なんですよ　白が不要なら青いLEDと交換すれば済むんですが白は残すってことなので　まず テストとしてLEDを取り付けてみますLEDドライバーなど使わず　パーツの小さな構成で明るく照らせるのは SMDですこの状態で40ｍＡ流して基板に取り付け点灯させてみます


alt




取り付け位置は邪魔にならず一番近いところです


alt













　一旦白LEDを点灯させ　一番よく反射が見える状態で固定しています

alt

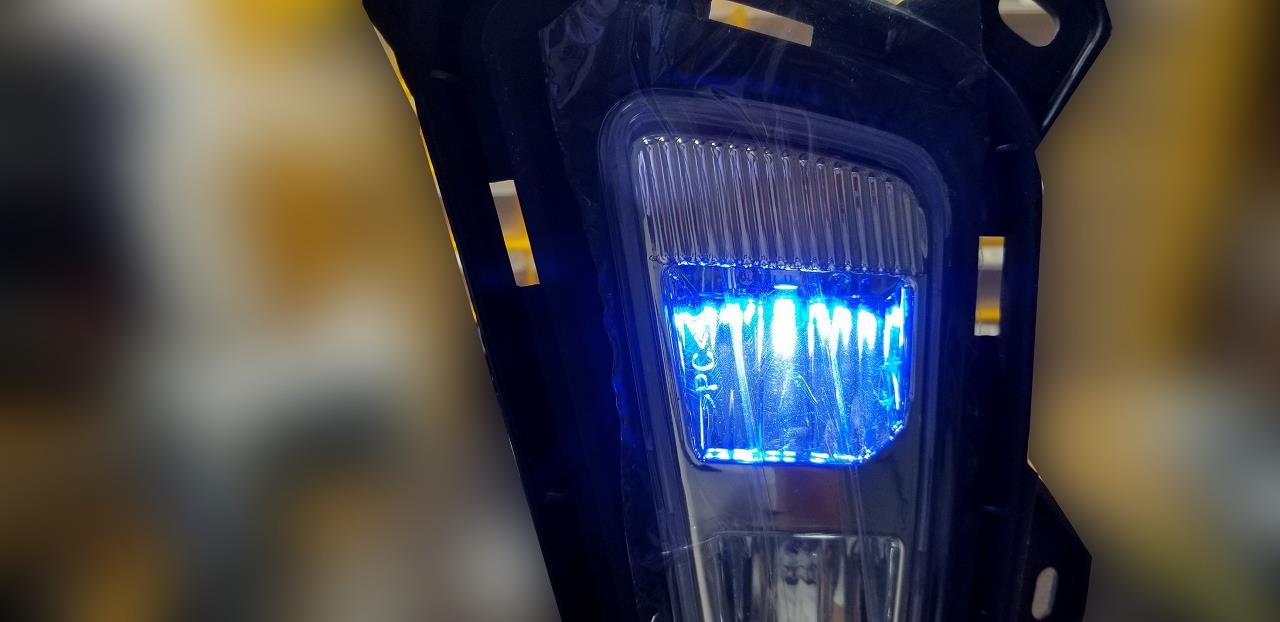

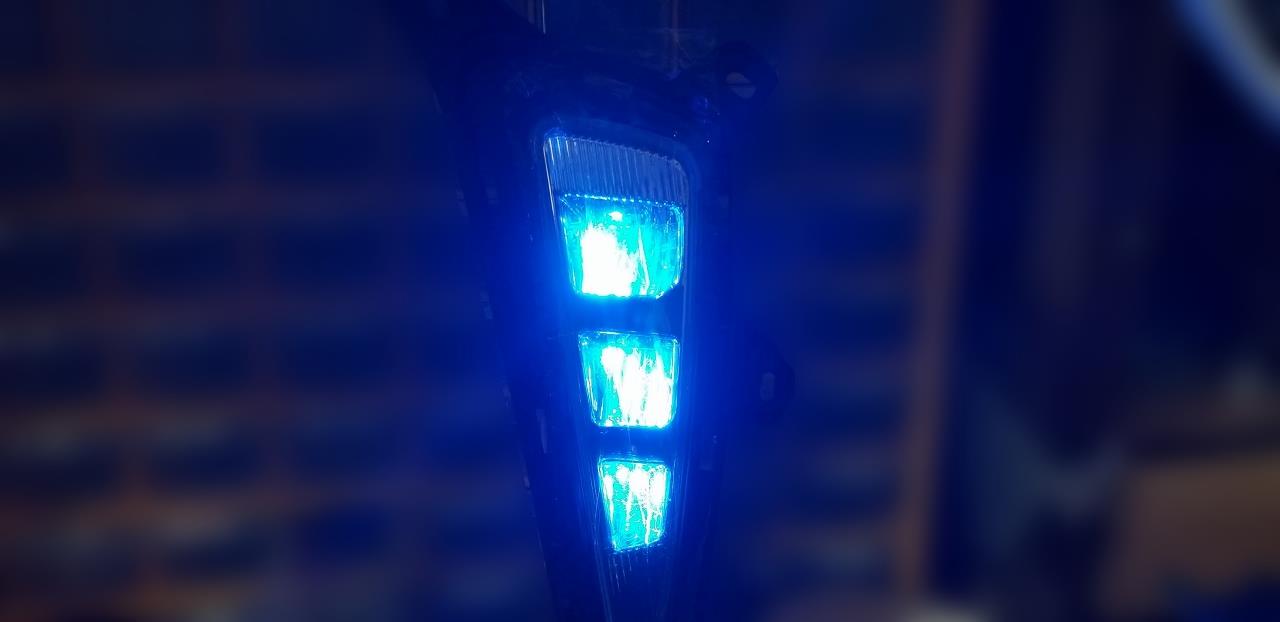

この状態のままで青を点灯させてみました

alt





このままだと白が強いので白を消してみます

alt



思った通り反射が鈍いです LED がリフレクターに近すぎるものだと思います
LED は広角なので角度はさほど関係ありません距離もそんなに問題はありません　ただリフレクターと LED の位置関係は非常に大事です LEDの位置替えしてみましょう







ちなみに・・

この画像は自分の車のテーブルランプなんですが右から左まで全て LED の位置を同じ位置にセットしリフレクターに反射させたものなのですが一番左側は若干リフレクターの角度が違うんですなので実際に点灯させるとこんな感じで全く光ってないように見えちゃうんです　これがリフレクターと反射板の角度の違いによる見え方の差なんです　・・・難しい・・・


alt








今度は横方向にLEDの位置をセットします　多分この横方向の位置合わせの方が良いかと思います

alt

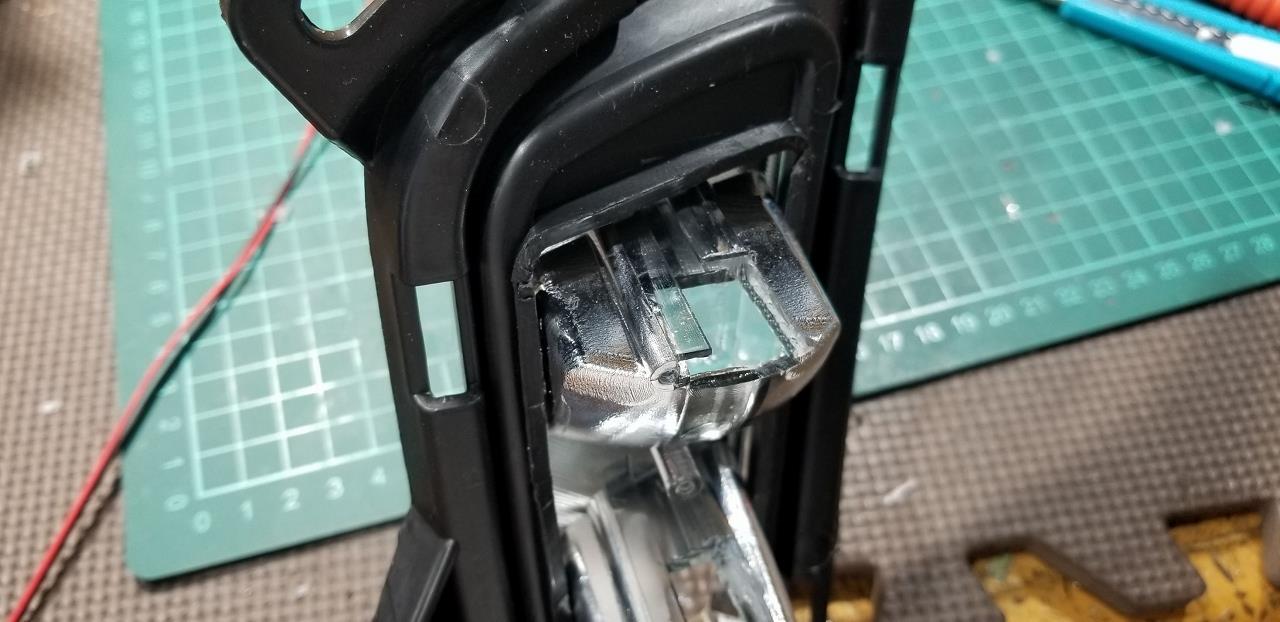

パーツをカットすると元の取り付け位置が分かりにくくなるので　LEDを縦に配置させたけど反射が良くないので仕方ないですね　横にLED配置させたけどこのままではLEDが干渉して基板が収まらないのでリフレクターの一部をカットしました　　　　こんな感じで


alt


alt






一応取付け点灯させてみましょう下から見ると白のLEDの真横に青いLEDが見えます


alt






テストした状態でそこそこ光量があったので3段全て同じ加工をしました
点灯させたものなのですが一番上はリフレクターも大きいため反射が2/3内側しか得られていません　全てに光を回すには元のLEDの両サイドに青を配置する方が良いのではないかと思います


alt

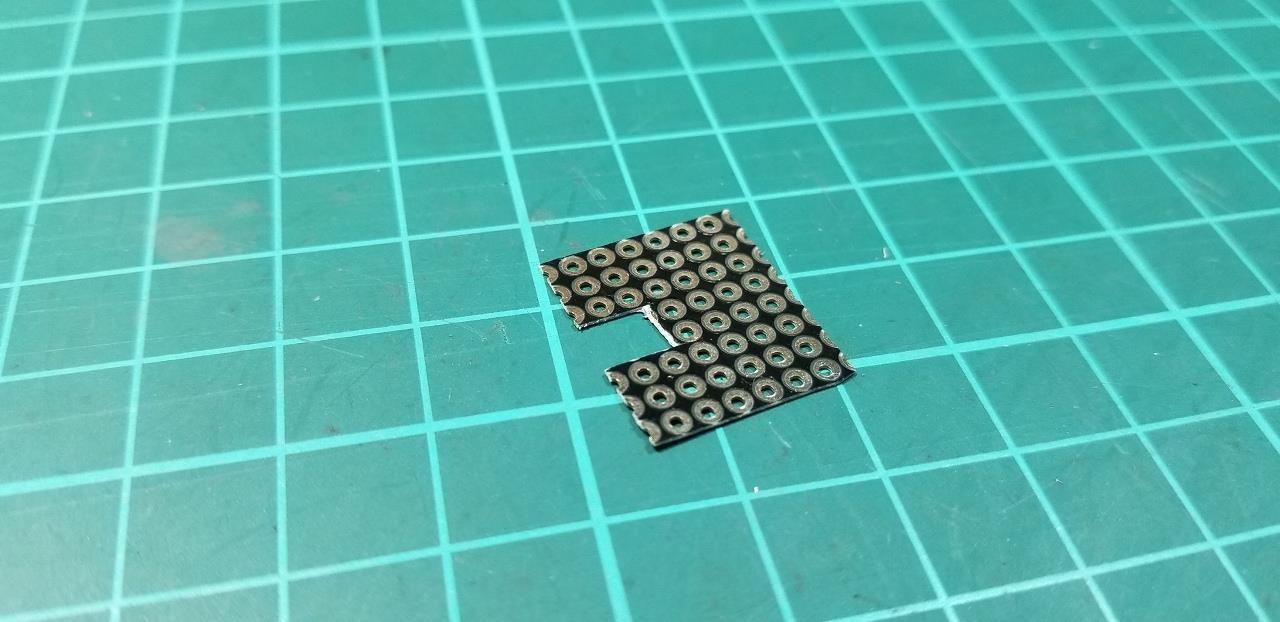

なので今度はこんな感じで基板をカットし左右にLEDを並べていきます


alt








っで　ここでLEDが足りなくなった・・・

見た目同じなのでてっきり青だと思ったら　赤でした　LED来るまで待ちます・・・・・・・・・







Posted at 2021/06/09 16:55:49 | コメント(1) | トラックバック(0) | 日記
