では次に米海軍のミサイル駆逐艦DDG-54”カーチス・ウイルバー”（満載排水量8900トン）をみていきましょう。
”カーチス・ウイルバー”はアーレイバーク級ミサイル駆逐艦の4番艦で、イージスシステム艦特有のSPY-1Dレーダを搭載しています。

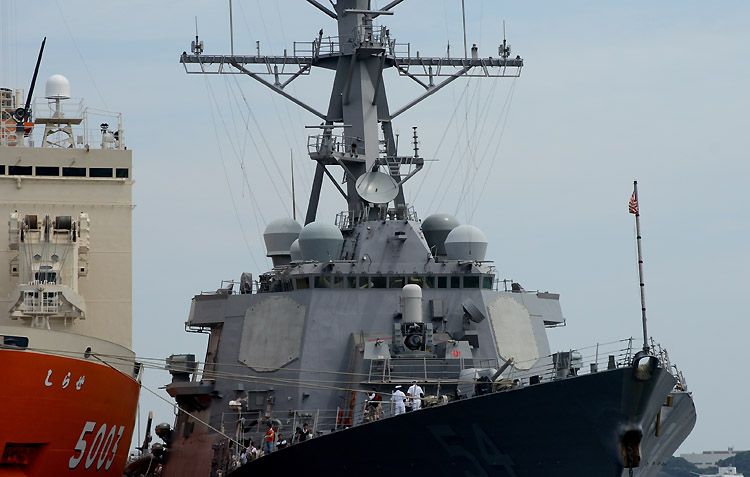

”カーチス・ウイルバー”の艦橋です。
8角形の板はイージスシステム艦のシンボル、AN/SPY-1Dフェイズドアレイレーダです。
ミサイル巡洋艦タイコンデロガ級のAN/SPY-1A、Bレーダは船体を既存の駆逐艦（スプルーアンス級）を利用して設置したため、かなり大掛かりになってしまいましたがアーレイバーク級は設計時よりSPY-1レーダの配置を考慮しているため比較的コンパクトにまとめています。
”カーチス・ウイルバー”のイージスシステムはベースライン4です。


こちらは”カーチス・ウイルバー”の備砲の127ミリ54口径単装砲Mk45です。
全自動の軽量無人砲で、射撃管制はAN/SPY-1Dレーダで行います。
従来の速射砲が対空射撃藻重視しているのに対し、Mk45は対地・対水上打撃力を重視しています。


127ミリ速射砲弾です。
薄肉の筒状のものが薬莢で、横に展示してある弾頭が砲より発射されます。
榴弾、対空弾、対水上弾、照明弾などさまざまな砲弾を発射することが出来ます。
甲板のあちこちに錆が見られますが、実際この艦はサビだらけです。
1994年の竣工なのでまだ15年程度しかたってませんが、このようなサビだらけは驚きです。
サビひとつなく、丁寧に整備されている海上自衛隊の護衛艦とは根本的に違うのでしょうか・・・
まさしく「使えればそれでいい」を絵に描いたような印象でした。

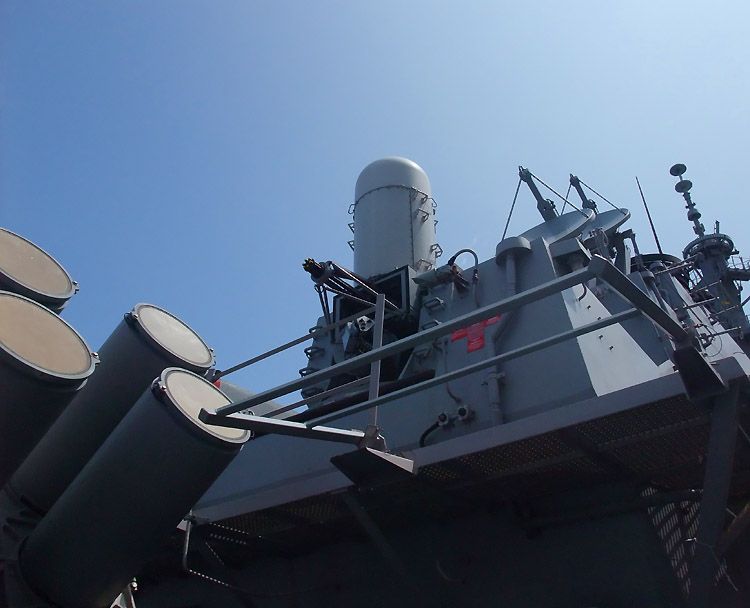

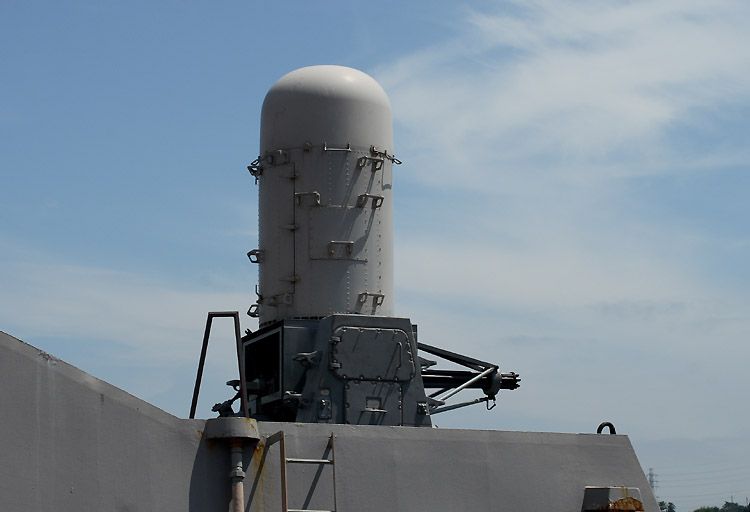

艦橋前側に設置してあるファランクスMk15　CIWSです。
目標の探知・射撃・火器管制・評価を自動で行う近接防衛システムで、防空網をかいくぐってきた航空機や対艦ミサイルを20ミリ機関砲（いわゆるバルカン砲）により撃破するものです。
ただしフライトⅡAと呼ばれる後期生産型では簡略化のためファランクスを搭載していないものもあります。


こちらは艦橋後方に設置されたファランクスです。
ファランクスはカメラを設置して不審船などの射撃も可能なブロック1Bが普及していますが、”カーチス・ウイルバー”は通常のMk15のままのようです。

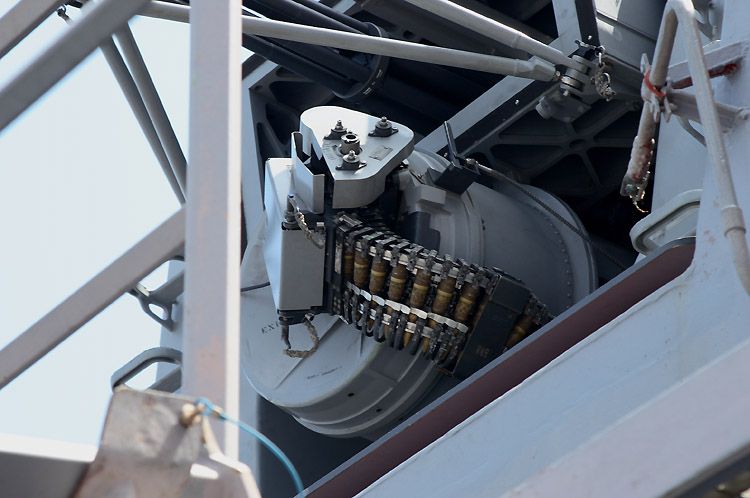

ファランクスMk15の弾帯です。
砲弾がしっかり装填されています。
一般公開時であっても砲弾は搭載されているようですね。


こちらは右舷にあった25ミリ単装機関砲Mk38です。
ブッシュマスターで知られる大口径機関砲M242の艦載版で、対水上射撃を行います。

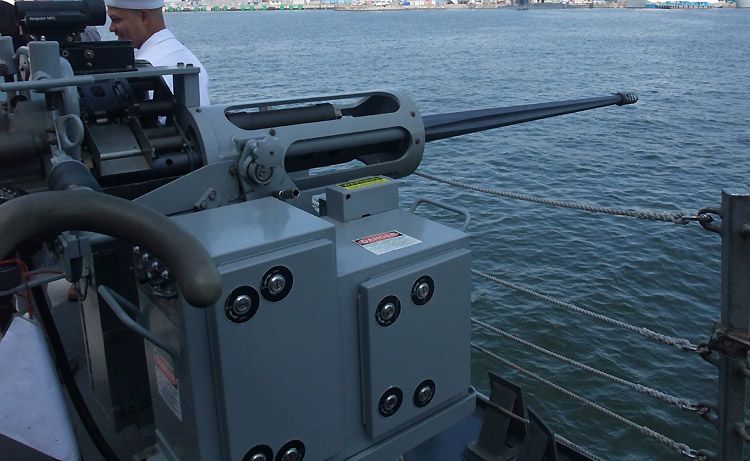

Mk38機関砲を横から。
MK38は米海軍の戦闘艦のほとんどに採用されていていますが、”カーチス・ウイルバー”にはこれが両舷に設置されています。
機関砲としてはこのほかに12.7ミリM2重機関銃が装備されています。

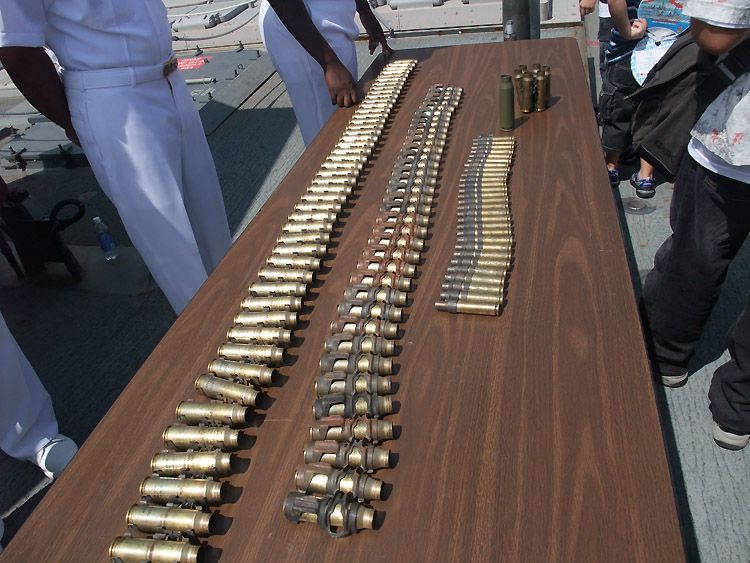

”カーチス・ウイルバーで使われている”機関砲弾です。
巨大な25ミリ（Mk38用）、やや小型の20ミリ（ファランクスMk15用）、小型の12.7ミリ（M2用）が並べられていますが、最も小さな12.7ミリでもM16ライフルの口径（5.56ミリ）の2倍以上の大口径です。

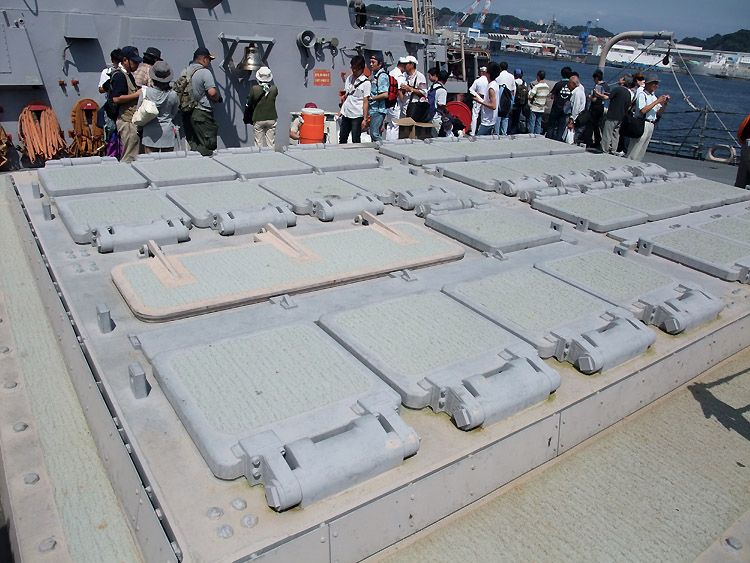

Mk45速射砲と艦橋の間に設置されたMk41　VLS（垂直発射機）です。
ここにスタンダードSM-2艦対空ミサイル、SM-3対弾道弾迎撃ミサイル、ASROC対潜ミサイル、トマホーク巡航ミサイルを装填できます。


チャフ投射装置Mk36です。
防空網をくぐりぬけてきた対艦ミサイルを欺瞞するためにアルミ製の箔等を空中に散布するものです。
海上自衛隊の護衛艦でも広く使われています。

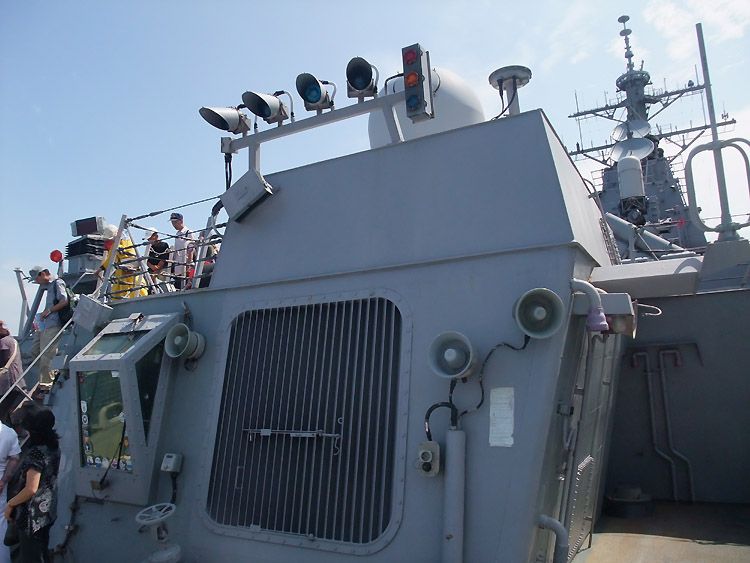

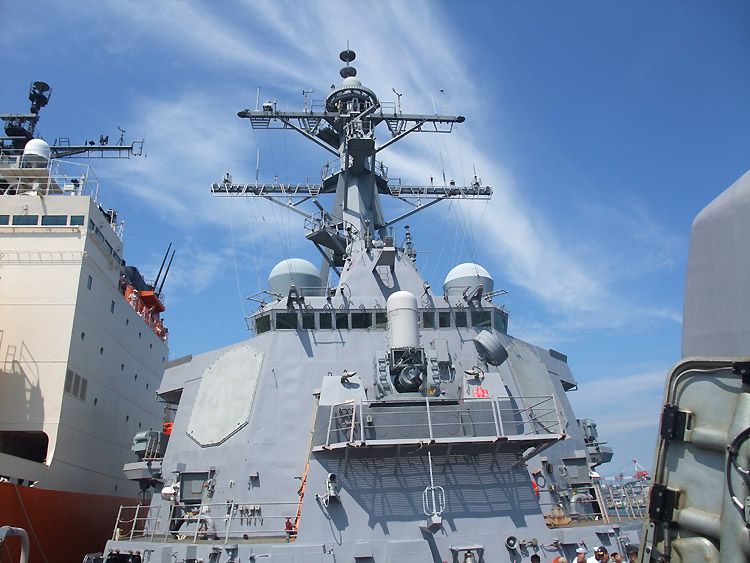

”カーチス・ウイルバー”の上部構造物。
エントツとマストが確認できますが、”カーチス・ウイルバー”の主機はガスタービンエンジンを4基装備していて、105000馬力の出力を誇ります。
またファンネルには”カーチス・ウイルバー”ガ所属しているデスロン15のマークが記載されています。
デスロンとは駆逐艦戦隊のことで、ここから派遣されて任務部隊（第7艦隊）の戦力のひとつとなっています。

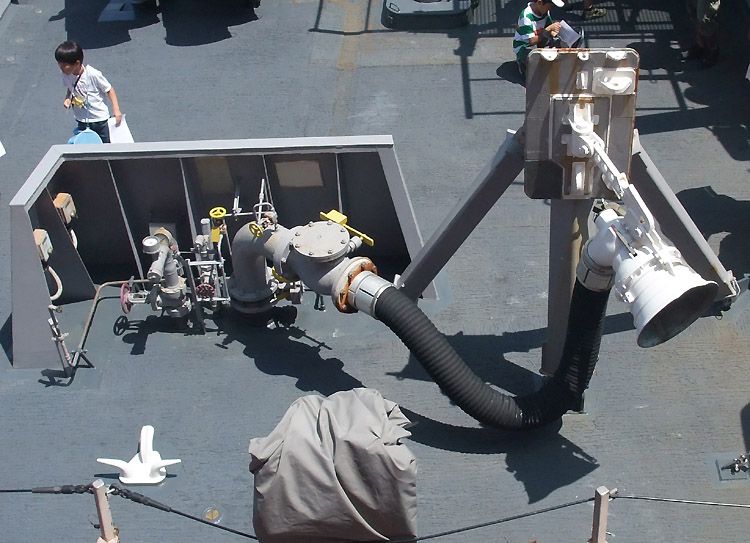

”カーチス・ウイルバー”の洋上給油機です。
洋上補給は作戦上かかせないもののひとつで、補給のための操艦技術や補給技術は大変高度なものが要求されるといわれています。
海上自衛隊がインド洋にて給油活動を行っており世界的に評価されているのも、世界的に見ても洋上補給が可能な大型の補給艦を持っている国が少ないことと海上自衛隊の洋上補給技術が高いことにほかなりません。


”カーチス・ウイルバー”のファンネル後方です。
パラボナアンテナが2基確認できますが、これはMk99射撃管制システムのひとつ、SPG-62レーダです。
SPG-62はスタンダード艦対空ミサイルの週末誘導用レーダで、1基につき4発のミサイルを誘導できるとされています。
艦橋前側に1基、ファンネル後方に２基で合計12発のミサイルを同時に誘導ができるとされているようです。

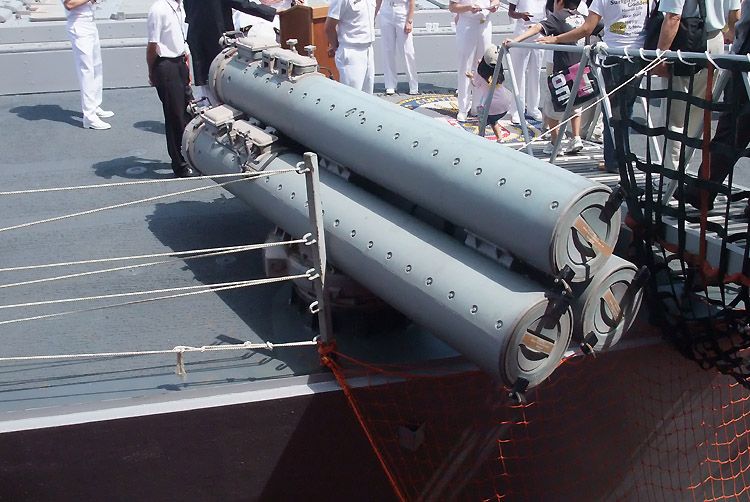

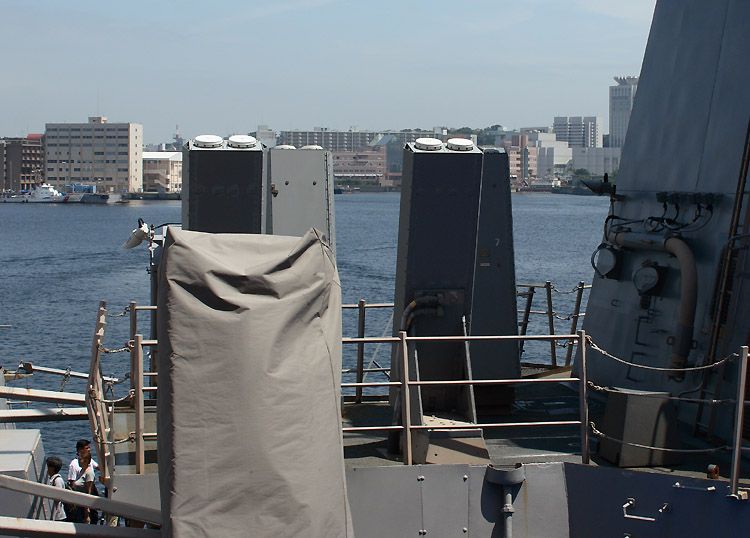

こちらは3連装短魚雷発射管Mk32　mod14です。
両舷に設置されていて、区気圧により324ミリの短魚雷を投射します。
もちろん対潜水艦用で、長距離の潜水艦に対してはMk41　VLSに装填されているASROCを使用します。

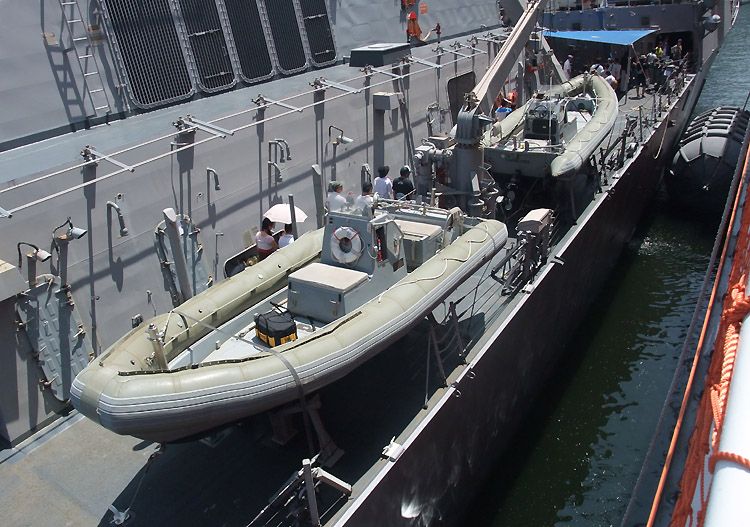

こちらは”カーチス・ウイルバー”の搭載艇RHIBです。
支援作業や海上阻止作戦などに使用されるもので15名程度が乗艇できるようです。


こちらはMk53ヌルカ・デコイシステムです。
これを空中に発射し、ローターを展開させて30分程度空中に滞空しながら妨害電波を出すシステムです。

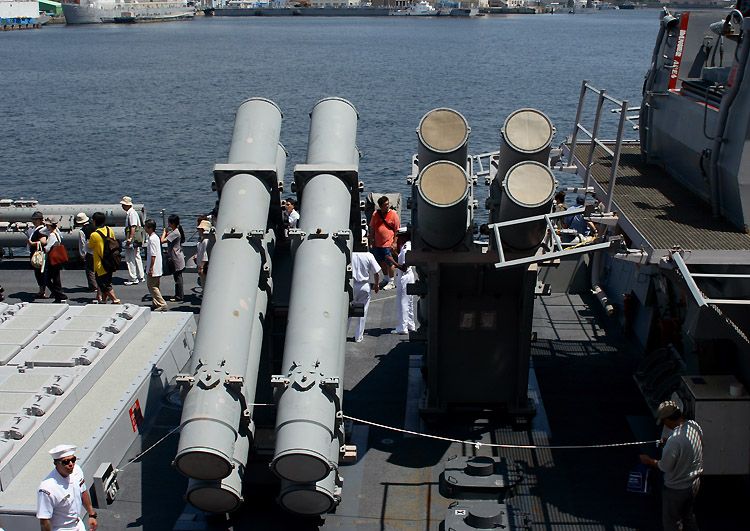

こちらは4連装ハープーン発射機Mk12　mod1です。
艦対艦ミサイルとしてハープーンミサイルを発射するもので、射程は90キロ程度あるものとされています。
アーレイバーク級の後期生産型のフライトⅡA型では軽量化とコスト低減のためにハープーン発射機は搭載していません。

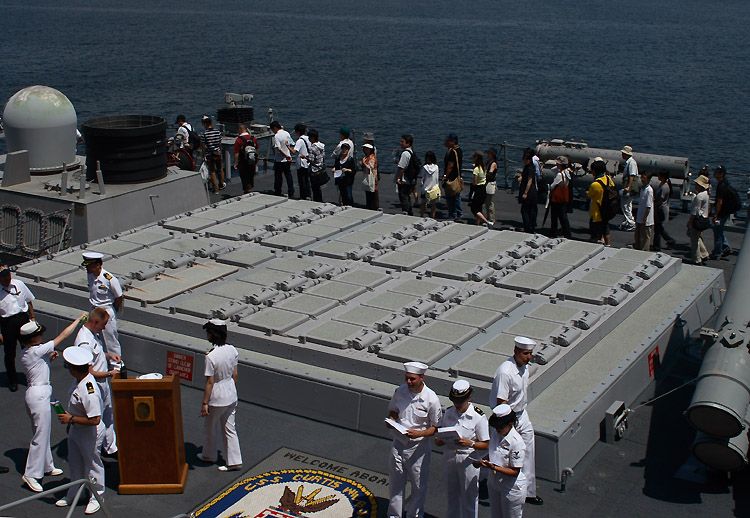

”カーチス・ウイルバー”の後部VLSです。
Mk41　VLSを使用していて、艦橋前側のVLSは32セル、後部には64セルが設置しています。
”カーチス・ウイルバー”は弾道弾迎撃（MD)対応艦なのでSM-3対弾道弾迎撃ミサイルも搭載が可能です。


”カーチス・ウイルバー”のヘリコプター甲板にあるヘリコプター管制室です。
VLSのある後部甲板から一段下がったところにヘリコプター甲板がありますが、ヘリコプター格納庫がないためにヘリコプターの搭載はしていません。
ただしヘリコプターからのデータリンクやヘリコプターへの給油能力はもっているようです。
管制室に貼られた飛行隊（？）のステッカーがなんともアメリカンです。


こちらは”カーチス・ウイルバー”の右舷の歩行路です。
大きく張り出していますが、内側はこのように中空で、ライトがぶらさがっています。
もちろんなかはサビだらけ・・・・整備してるんでしょうか？

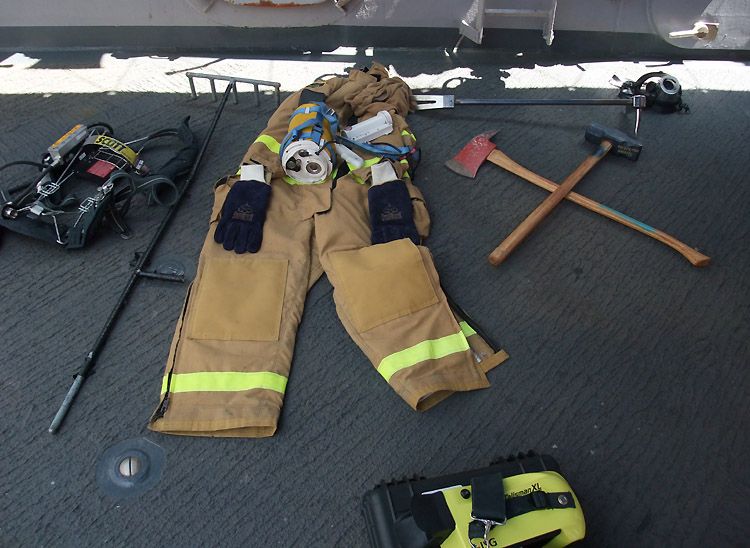

”カーチス・ウイルバー”の防火服です。
戦闘艦ですので当然飛弾による火災は想定されています。
ハンマやアックス、面体などスタンダードなものです。



＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
その1へ/その2へ/その3へ/その4へ/その5へ/その6へ

では引き続き艦艇の一般公開をのぞいてみましょう。

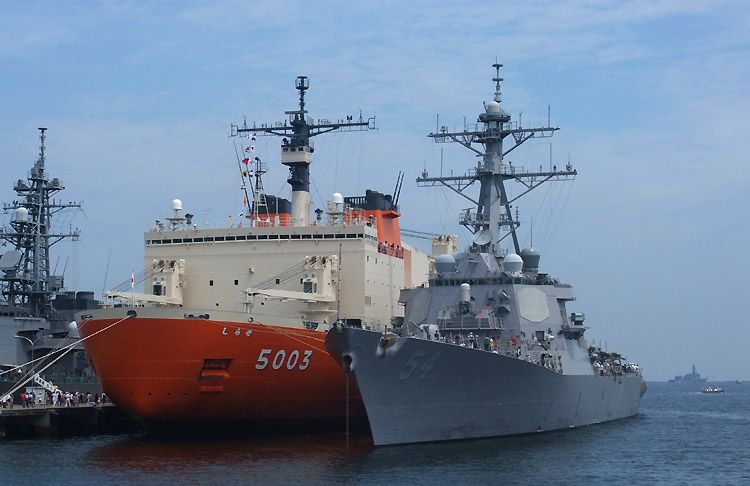

砕氷艦AGB5003”しらせ”（2代目）と米海軍のミサイル駆逐艦DDG-54”カーチス・ウイルバー”が並んでいます。
”カーチス・ウイルバー”は満載排水量8950トンと非常に大きな船体ですが、”しらせ”はそれを上回る22000トンと2倍以上のボリュームです。

では”しらせ”（2代目）に乗り込んでみましょう。

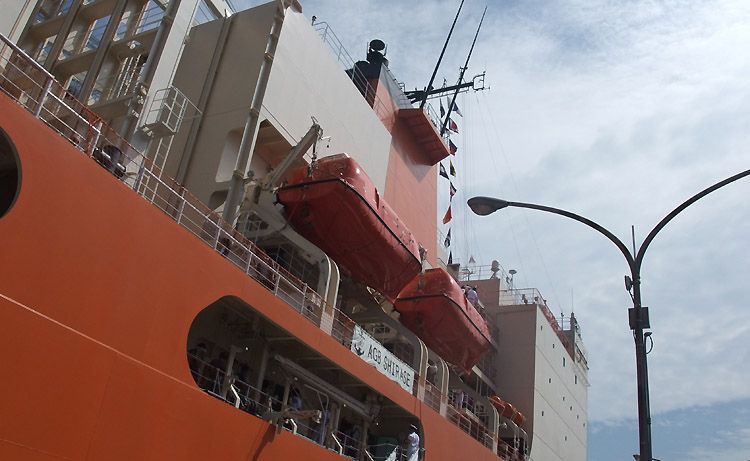

”しらせ”（2代目）の右舷です。
基本形は初代しらせと非常に似ていますが、基準排水量で900トン、満載排水量で3000トン大きくなっています。
写真では見えにくいですがエントツが1本から横2本になったのが外観上の最大の違いでしょうか。

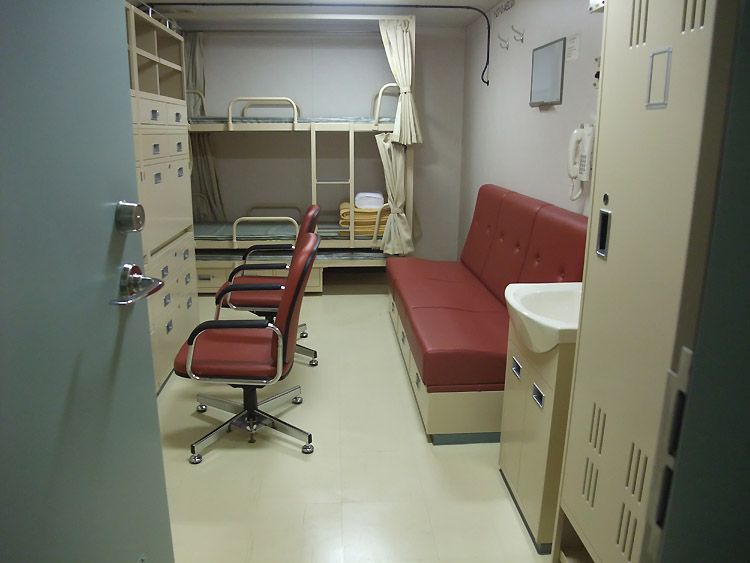

南極観測隊員の寝室です。
居住性は良好そうです。
”しらせ”（2代目）には179名の乗員のほか、80名の南極観測隊員が乗り込みます。
”しらせ”（初代）は60名だったので大幅な向上といえるでしょう。

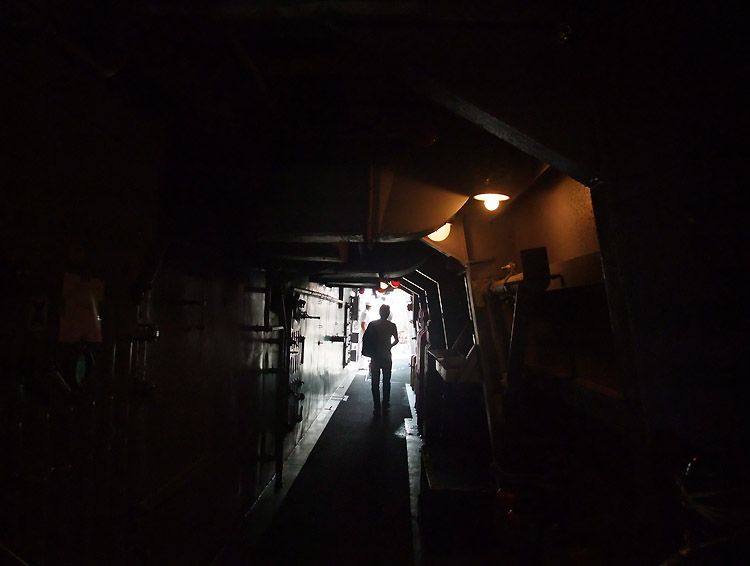

”しらせ”（2代目）の艦内です。
護衛艦など他の自衛艦とは雰囲気がずいぶん違います。
理髪店もあるようですね。

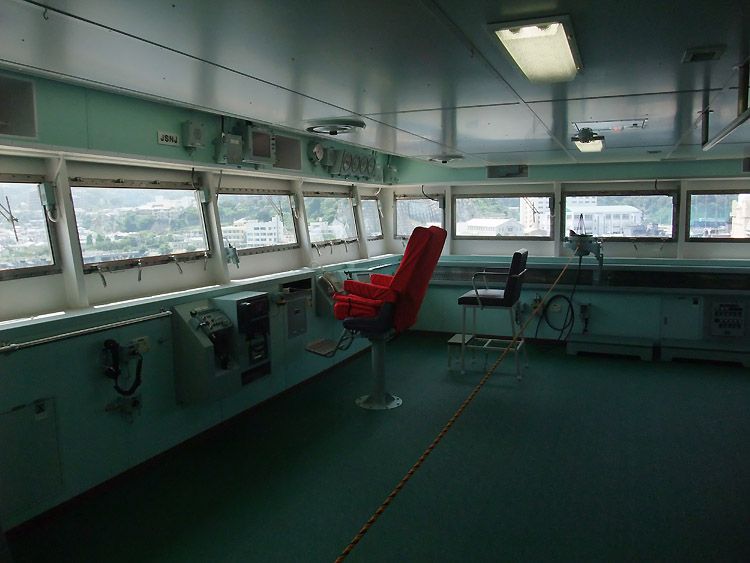

こちらは”しらせ”（2代目）の艦橋内です。
非常に広々としていることがわかります。
”しらせ”（2代目）の全幅は28メートルですが、これは初代しらせと同じです。
”しらせ”（2代目）の通信システムは人口衛星通信・情報システムを用いており、艦内LANで気象や航行状況の情報の共有化がはかられています。

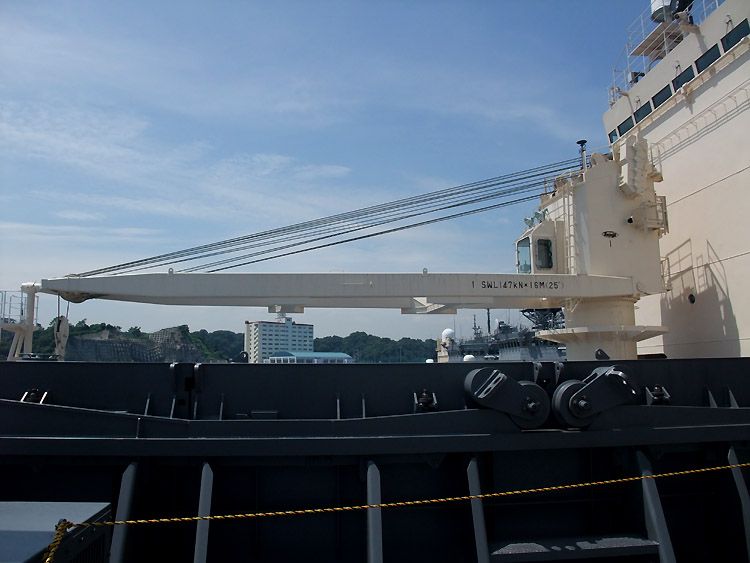

”しらせ”（2代目）のデッキクレーンです。
この下に貨物倉のハッチがあります。
”しらせ”（2代目）は初代しらせに比べ、貨物等裁量が100トン多い1100トンとなっているようです。

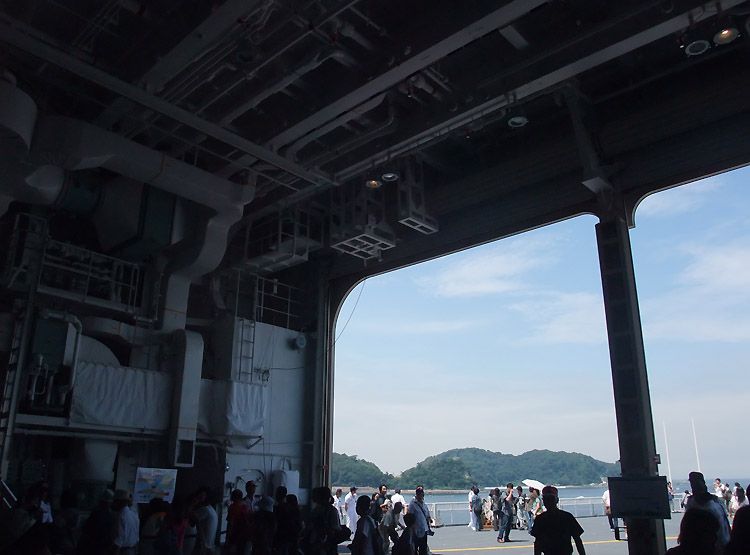

”しらせ”（2代目）のヘリコプター格納庫です。
非常に広大でCH-101大型ヘリコプターを2機搭載と観測ヘリコプターを1機搭載可能です。
初代しらせはS-61ヘリコプターを搭載していましたが、CH-101輸送ヘリコプターはさらに大型で輸送能力も向上しています。
”しらせ”は運用は海上自衛隊が行っていますが、建造予算とCH-101の調達予算は文部科学省がおこなっています。

では支援船もみていきましょう。

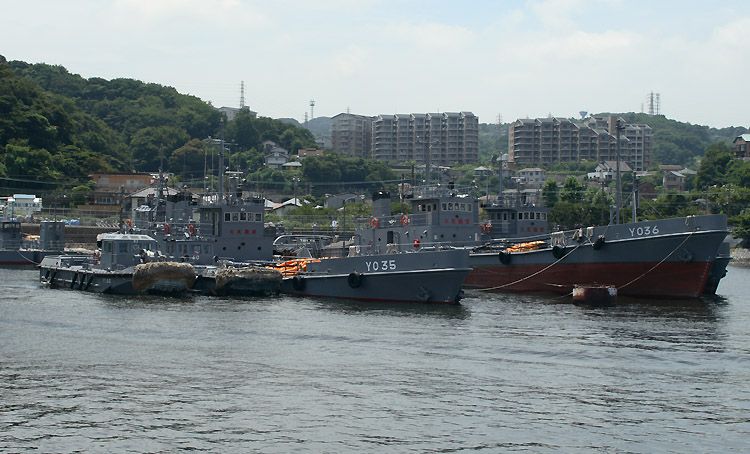

奥の大きな船はYO-36"油船36号"、YO-35”油船35号”です。
油船36号のほうが一回り大きく見えますが、実は同型船で積貨重量は共に490トンです。
喫水線の高さが違うので積載している燃料の量が違うのでしょう。
同型船でも喫水線の高さで全く大きさが違って見えます。

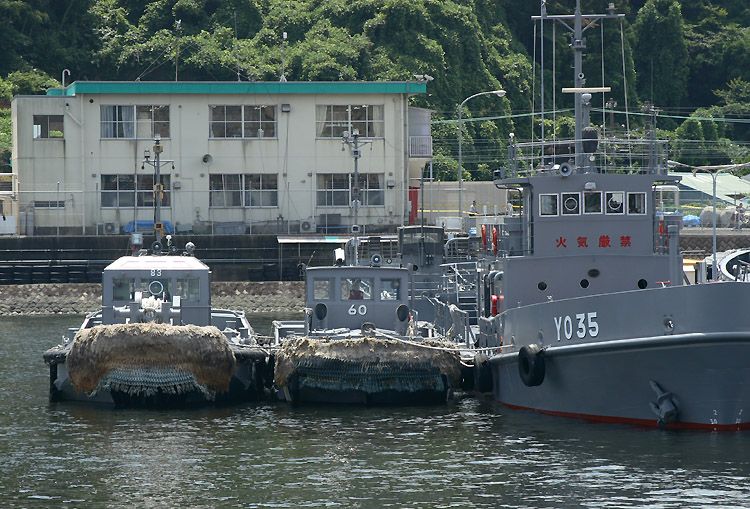

油船35号の隣にあるのは左からYT-83”曳船83号”（基準排水量35トン）、YT-60”曳船60号”（基準排水量50トン）です。
それぞれ曳船60号型、曳船75号型で380馬力と500馬力のヂーゼルエンジンを搭載しています。
もちろん港湾内の艦艇の支援をする小型のタグボートです。

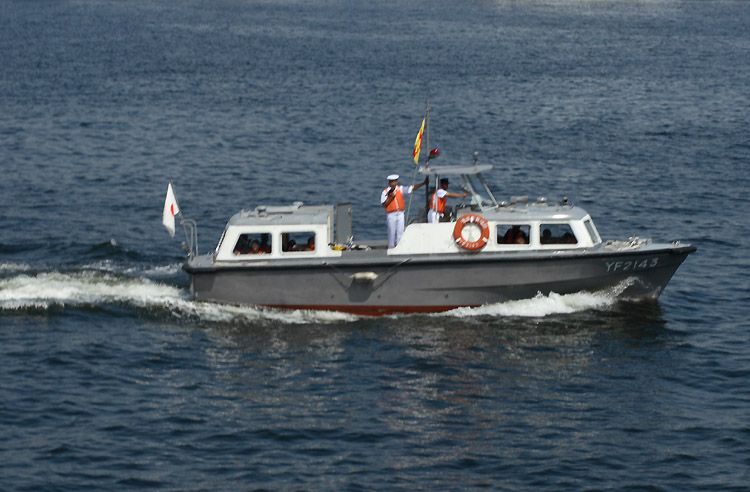

YF-2143”交通船2143号”です。
基準排水量6トンの小型艇で交通船2088号型の同型船です。

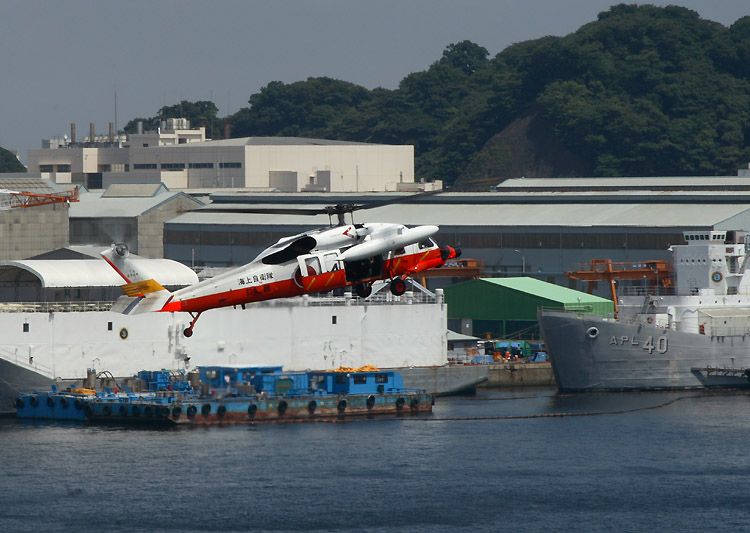

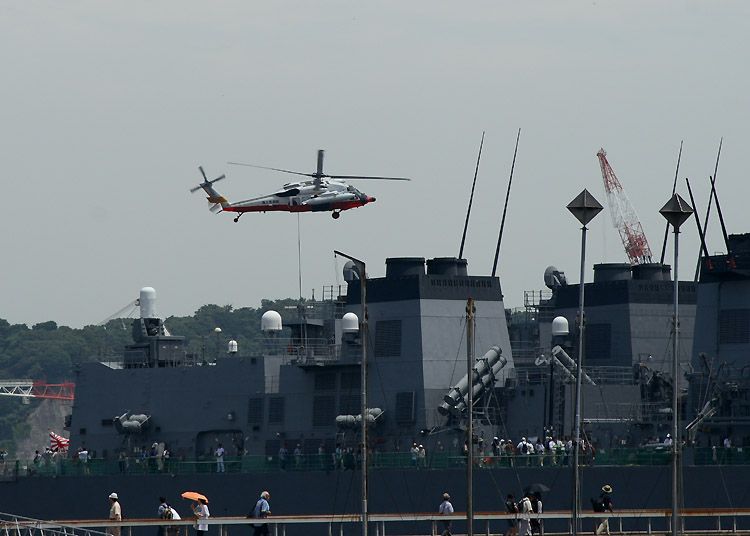

護衛艦””むらさめ”上空を飛行する第73飛行隊のUH-60J救難ヘリコプターです。
曳船による放水展示と救難ヘリコプターの救難展示は数度行われ、見事な技術を披露しました。


救難展示を行うUH-60J救難ヘリコプター。
自衛隊は航空自衛隊に救難用としてUH-60Jが、陸上自衛隊には輸送用としてUH-60JAが、そして海上自衛隊には救難用としてUH-60Jと対潜哨戒用としてSH-60J/Kが配備されています。
陸海空3自衛隊で同系統の機体を運用するのはV-107バートル以来ではないでしょうか。
米軍施設には非自走式の宿泊船APL-40がみてとれます。

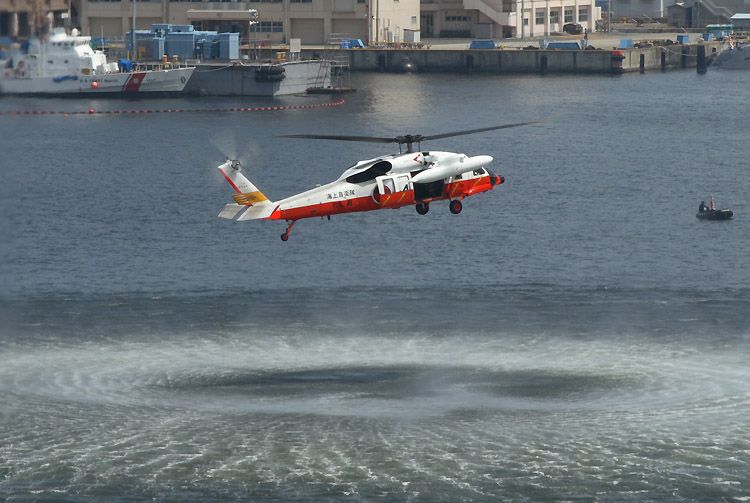

救難展示のため、海面に近づくUH-60J救難ヘリコプター。
海上自衛隊は平成元年度よりS-61Aの後継として調達をはじめ、平成3年度に初号機を受領しています。
館山の第21航空群第73飛行隊と大村の第22航空群に配備され、それぞれ大湊、硫黄島と徳島、鹿屋に分遣隊を派遣しています。


海上自衛隊横須賀基地サマーフェスタではありませんが、横須賀海軍施設では米海軍ネイビーフレンドシップデーが同時開催されていました。
揚陸指揮艦ブルーリッジなどが一般公開されたようです。
（残念ながら時間の都合上見ることが出来ませんでした。）
これはネイビーフレンドシップデーで改造車のブースがあるのですが、そこに出展されたアメ車です。
えっと・・・多分奥の車はムスタング（だとおもう・・・）でしょう。
劇場映画トランスフォーマーではデストロンのバリケードさんがムスタングのパトカーにトランスフォームして華麗に活躍していました。
前の車は・・・バンブルビーに似てますが・・・・カマロではないようです。
両車ともムチャクチャかっこいいですね。
次は是非サイバトロンマークとデストロンマークをつけて・・・ｗ




＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
その1へ/その2へ/その3へ/その4へ/その5へ/その6へ

さて、以上で横須賀サマーフェスタとネイビーフレンドシップデーの様子は終わりですが、せっかく横須賀に来たのですからヴェルニー公園から見える艦艇もチェックしたいですよね。


米軍横須賀海軍施設のバースにはDDG-56”ジョン・S・マッケーン”（満載排水量8950トン）が停泊していました。
”ジョン・S・マッケーン”は”カーチス・ウイルバー”と同じくアーレイバーク級フライトⅠ型ミサイル駆逐艦の6番艦で、ミサイル防衛（MD)対応艦艇となっています。
その奥に大型の艦艇が満艦飾を実施していますが、こちらはLCC-19揚陸指揮艦”ブルーリッジ”
(満載排水量19648トン）です。
任務部隊である第7艦隊の旗艦で、今回のネイビーフレンドシップデーでは一般公開がされていたようです。

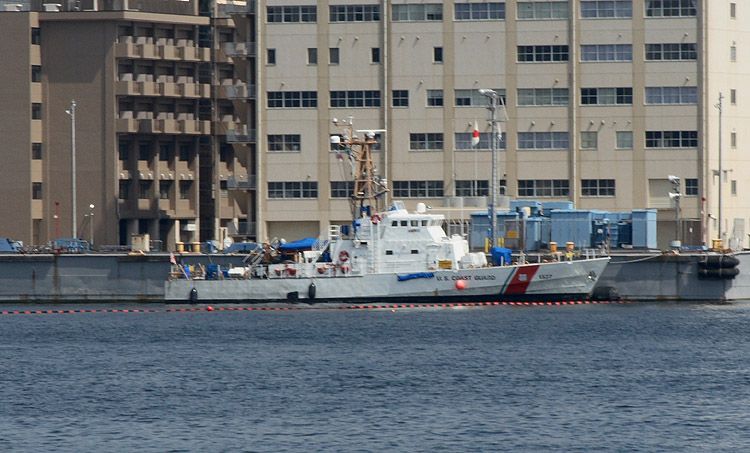

米軍側バースに停泊していた米沿岸警備隊のアイランド級110フィート型カッター（警備艇）WPB-1337”アサティグ”です。
満載排水量168トンの小型カッターですが、25ミリ機関砲を搭載しています。
沿岸警備隊のホムペをみるとグアムに配備されていることになっていますが、何故横須賀に・・・？

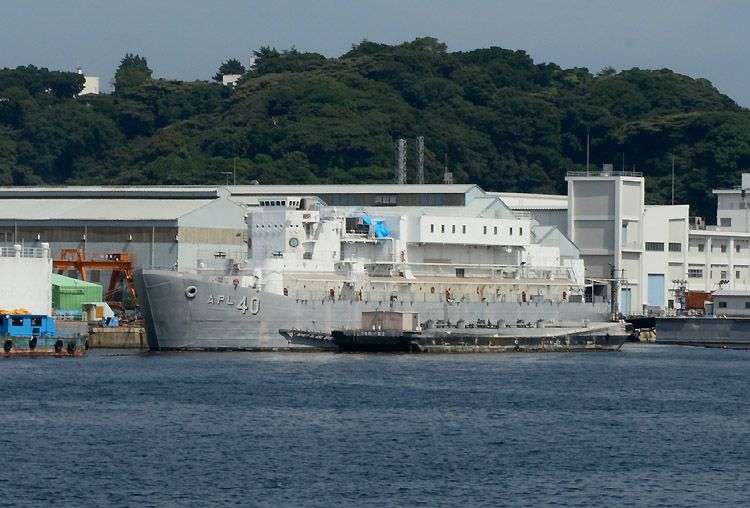

横須賀のシンボル（？）、宿泊船APL-40です。
非自走式としてエンジンをなくし、全て宿泊施設にすることでおよそ1000名の宿泊が可能です。
宿泊船とは艦艇が修理中の際に乗員が宿泊する船です

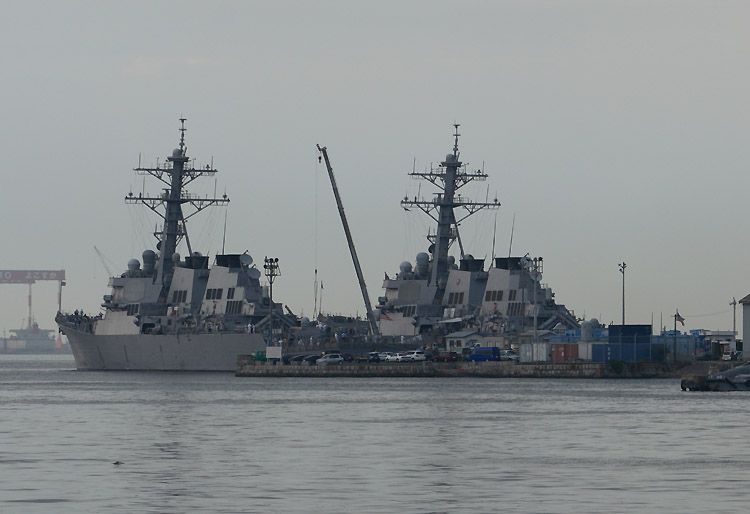

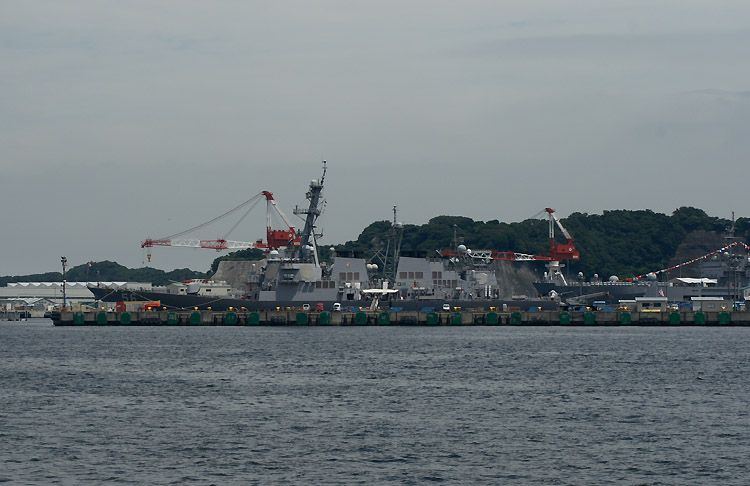

手前のイージス艦は先ほどまで一般公開をしていたDDG-54”カーチス・ウイルバー”でしょうか？
既に係留されていますが、乗員が作業をしています。
それにしてもなんという長さのクレーンでしょう・・・
奥はDDG-56"ジョン・S・マッケーン"です。

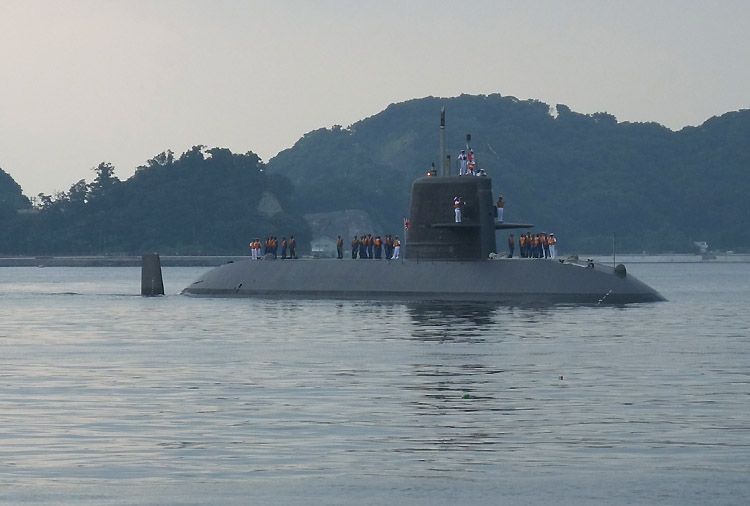

先ほどまで展示を実施していた潜水艦”たかしお”がヴェルニー公園の前を航行します。
潜水艦のこのような航行はあまり見る機会がなさそうですから貴重ですね。
支援船を迎えるために乗員が艦外に出ています。

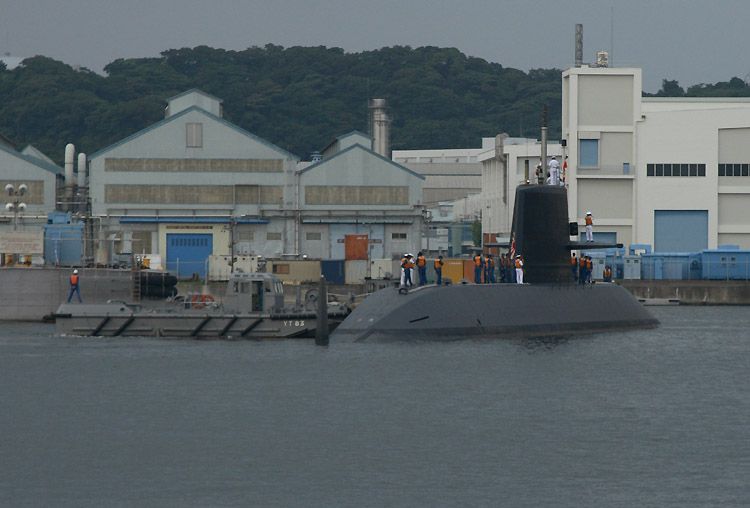

支援船のYT-83”曳船83号”（基準排水量50トン）が潜水艦”たかしお”の係留支援を行います。
曳船83号はこのように艦船を押すプッシャーボートタイプの曳船です。
潜水艦がプッシャーボートに押されている光景ははじめて見ました。

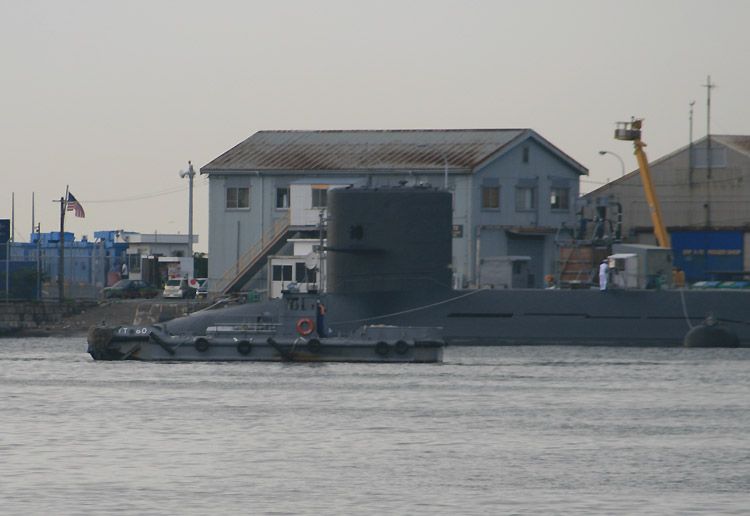

潜水艦”たかしお”が第2潜水隊群のバースに係留され、曳船83号が離れていきます。
曳船83号は小型の船ですが、こうやって並ぶと”たかしお”（基準排水量2750トン）の巨大さがよくわかります。

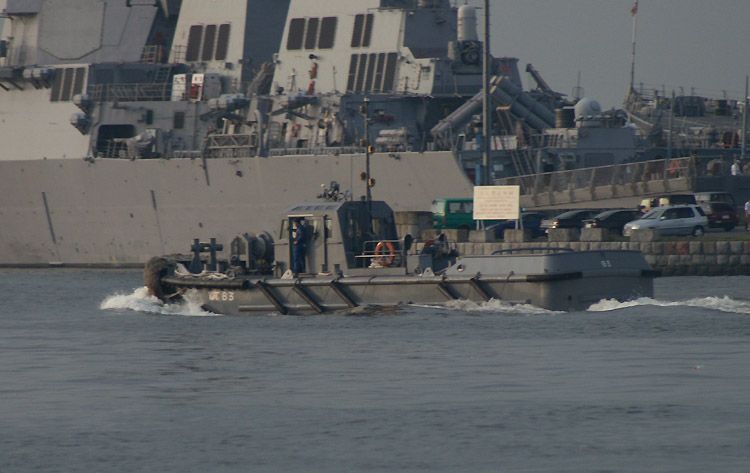

潜水艦”たかしお”の係留支援を終えた曳船83号が横須賀基地に戻っていきます。
背後に見えるのは米海軍のミサイル駆逐艦”カーチス・ウイルバー”ですが、曳船83号のコンパクトさがわかります。


海上自衛隊基地側をみてみましょう。

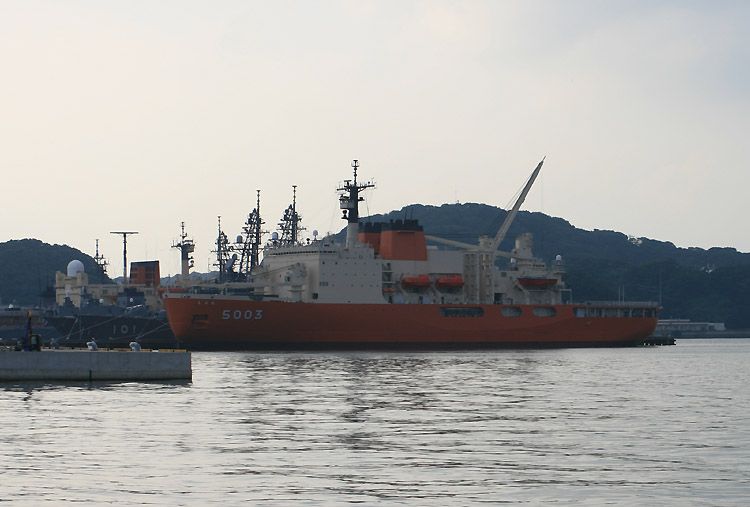

砕氷艦AGB-5003”しらせ”（2代目）がたたずんでいます。
満載排水量22000トンだけあってボリューム満天です。


こちらは第2潜水隊群のバースです。
第2潜水隊群のエリアは米海軍側にあります。
”おやしお”型潜水艦が2隻並んでいますね。


夕暮れになってきました。
別の角度から第2潜水隊のバースをみてみましょう。

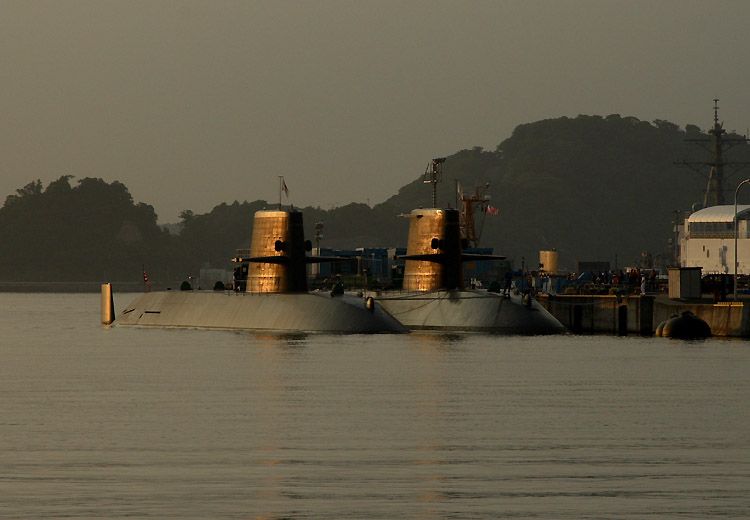

”おやしお”型潜水艦が夕日を浴びて美しい黄金色に染まっていました。


こちらは再び砕氷艦”しらせ”（2代目）です。
艦内の照明が非常に美しく夏の夜に浮かび上がっています。

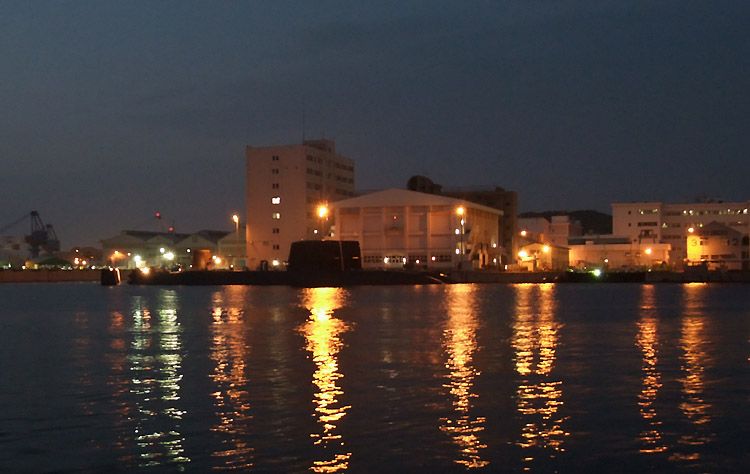

同じく第2潜水隊群の夜景です。
夜に真っ黒な艦体はまさに海の忍者という感じがしますね。


以上、8月1日の横須賀の様子でした。



＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
